Recommended Posts

Posted
7 минут назад, ВКН сказал:

Есть запас. Как и их предтече - ТDD4, MHD4, MH4....

это уже видимо совсем что-то старенькое на подобии наших «СО»

Posted

По тунгсолам пробовал снять параметры и вроде бы выходит очень неплохо по части гармоник, правда стояли они в МЮ повторителе и скорее тесты ни о чем, на картинках 0.5%тхд и 1%тхд, позднее попробую проверить их в резистивном каскаде, отдельно каждый из триодов



  • Like (+1) 1
Posted
2 часа назад, Sergio сказал:

Поставьте триод с высокой крутизной и не будет вялости.

Прямонакалы с высокой крутизной? Понравилось вых пентод, раскачка прямонакальным триодом. Почему то старинные прямонакальные триоды не имеют заторможенности

Posted
18 часов назад, W_L сказал:

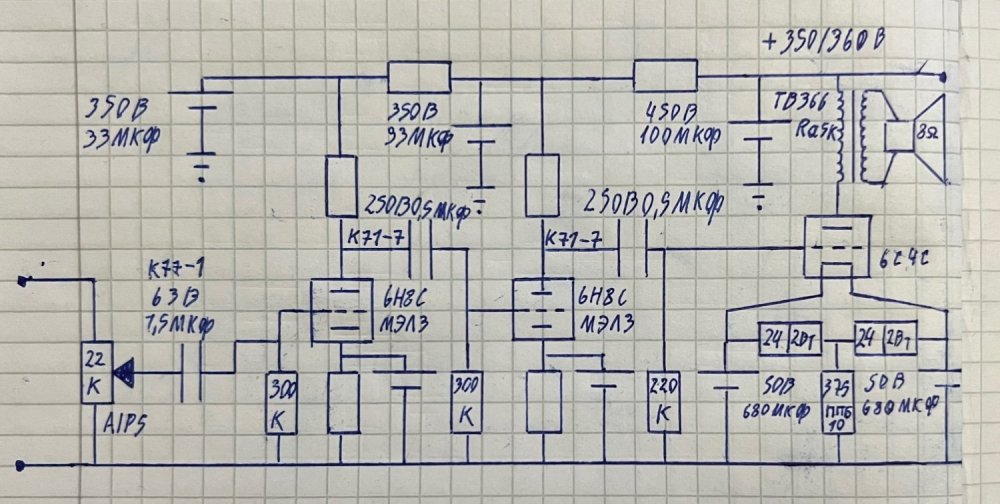

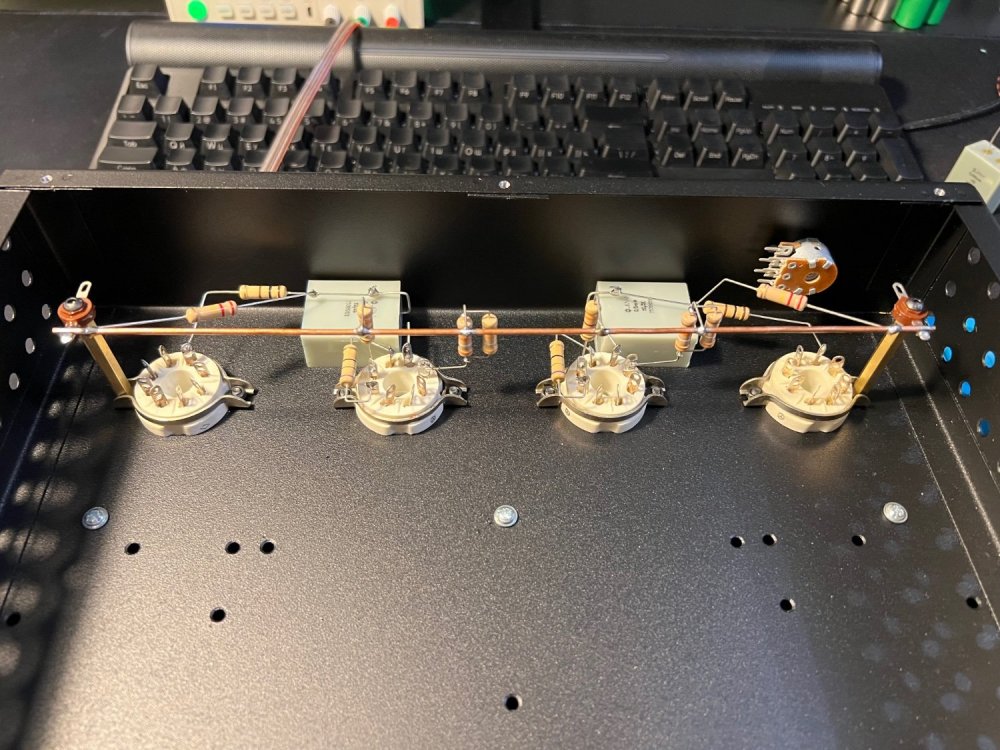

По схеме вырисовывается что-то подобное, пред каскад, как в схеме выложенной ранее был изменен, второй каскад переделан на обычный резистивный, без прямых связей между ними, сделано это будет с целью возможности комбинирования разных вариантов ламп, тк монтаж первого каскада будет целиком и полностью выполнен на одной панельке, второго ровно так же, целиком и полностью на другой панельке, общее анодное будет поднято до 350/360В, над анодными и катодными резисторами, напряжениями и режимами всех ламп определюсь позднее, после построения макета


Второй каскад лучше питать из одной точки с выходным, без делителя. Резистор в аноде 2го каскада 20-22к. Конденсатор на входе убрать, конечно.

  • Thanks (+1) 1
  • Smile 1
Posted
3 часа назад, Константин сказал:

Второй каскад лучше питать из одной точки с выходным, без делителя.

Без развязки получим ОС по цепи питания.

Posted
29 минут назад, Сергей Ал. сказал:

Без развязки получим ОС по цепи питания.

В связке драйвера и выходного каскада нам и нужна эта ос. Причем, чем больший ток драйвера, тем лучше будет ПХ связки драйвер/выходной каскад. Вроде и Аудионот в новом Мейшу отошел от глупостей.

Posted

Можно вообще запитать предкаскад от анода выходной лампы. Ну ведь теоретически - лучше!

  • Cool (+1) 1
Posted
24 минуты назад, ВКН сказал:

Можно вообще запитать предкаскад от анода выходной лампы. Ну ведь теоретически - лучше!

Это же по идее будет образовывать оос, да и ток который проходит через твз возрастет

Posted
1 минуту назад, Алексей сказал:

Хороший сарказм направляет в нужное русло ;))

Будет экзотиеским решением)))

Posted

Если не тетроды-пентоды и обязательно лампы 40-х...50-х годов выпуска, то вспоминается "старинное" решение от Моррисона - 6SL7 (6Н9С), половинки параллельно. Ток покоя в рабочей точке выберите = 4...5mA. Будет в достаточной мере "динамично" и все еще музыкально :er:

Posted
2 минуты назад, Victor_VVO сказал:

Если не тетроды-пентоды и обязательно лампы 40-х...50-х годов выпуска, то вспоминается "старинное" решение от Моррисона - 6SL7 (6Н9С), половинки параллельно. Ток покоя в рабочей точке выберите = 4...5mA. Будет в достаточной мере "динамично" и все еще музыкально :er:

6Н9С уже пробовал, вышло неплохо, ставил мю повторителем

Posted
29 минут назад, W_L сказал:

мю повторителем

Это первое, что приходит в голову. Но - при случае попробуте все-таки обычный каскад с резистивной нагрузкой, будет интересно.

Posted
6 часов назад, Victor_VVO сказал:

Это первое, что приходит в голову. Но - при случае попробуте все-таки обычный каскад с резистивной нагрузкой, будет интересно.

Уже пробовал, с него когда-то и начинал, но по итогу МЮ повторитель как по звучанию, так и по параметрам понравился больше

  • 4 weeks later...
Posted

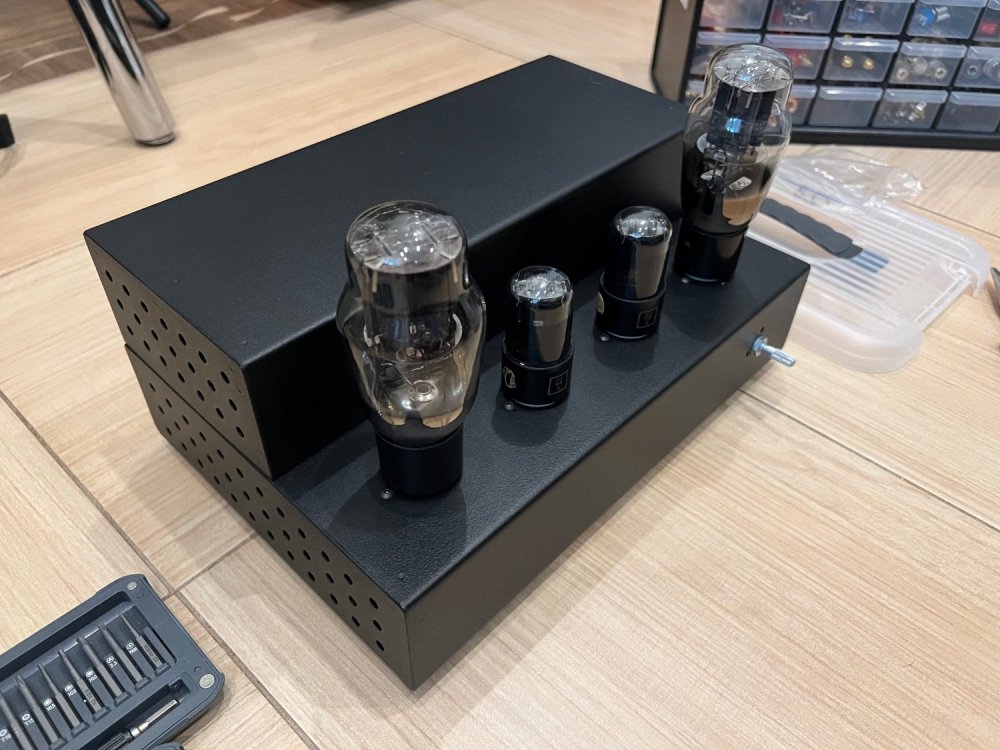

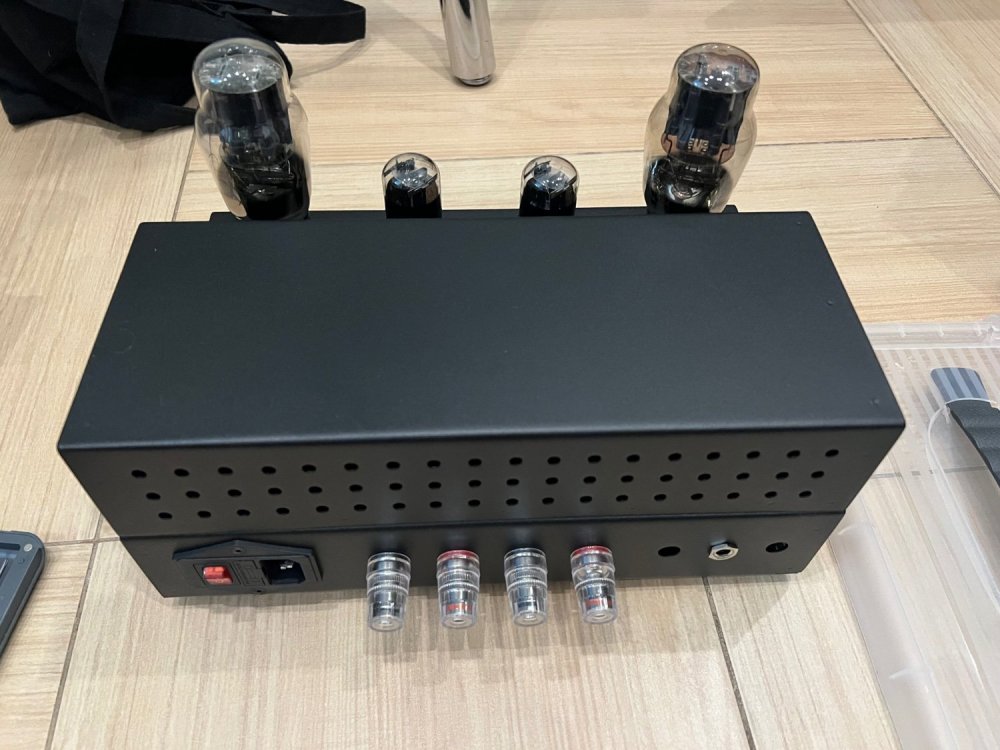

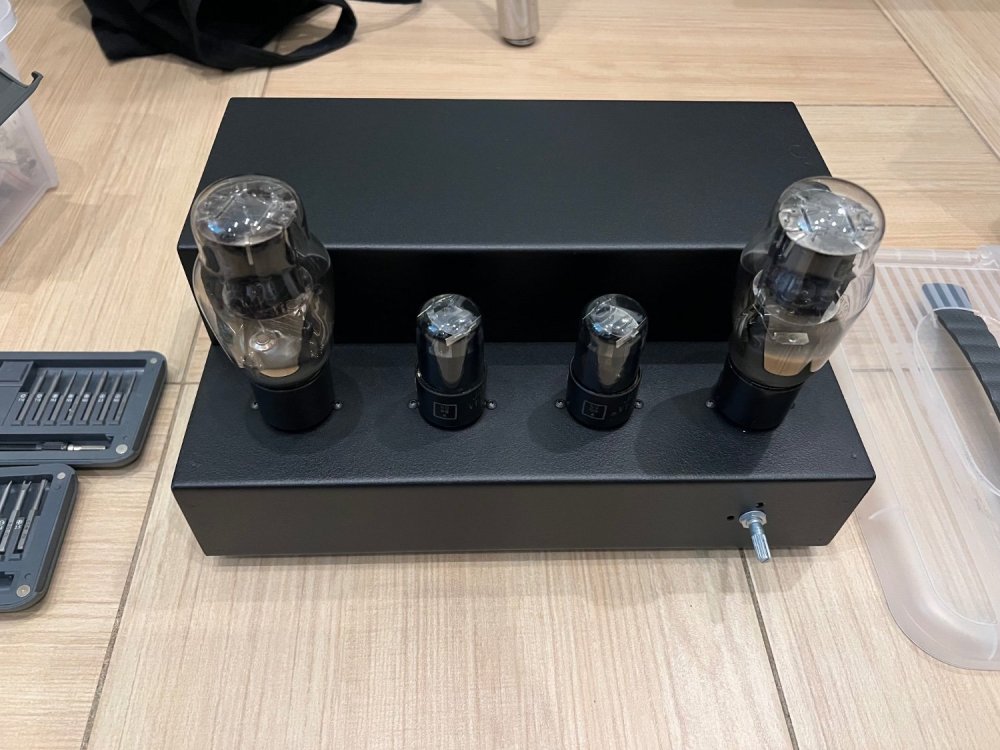

Вопрос: кто и как реализует плавный пуск накала у «древних» ламп, особенно это касается ограничения тока на старте, чтобы не происходил выход из строя накала у ламп, ведь как мы все знаем, лампочки накаливания сгорают именно во время включения, к слову у УНЧ на 6С4С накал будет постоянкой, там пусковой ток ограничит батарея конденсаторов, которые нужно будет зарядить на старте, но встает вопрос, как данную топологию реализовать для УО-186, которую планирую питать переменным напряжением, так же накалы первого каскада на 6Н7С и второго каскада на 6Н12С так же будут питаться переменкой, есть идея использовать резистор, с переменным сопротивлением, те, с понижением тока после него, его сопротивление будет уменьшаться и формально он будет превращаться в перемычку, но с небольшим падением напряжения, к слову последнее предложение лишь предположение, сам такого никогда не делал, варианты, как обезопасить лампы от выхода из строя предлагайте, буду думать, как и что сделать.

Posted

Самый простой переменный резистор на переменке есть два встречно-последовательно полевика с соединенными затворами и истоками, куда и можно подать, например через фотогенераторный оптрон, управляющее напряжение.

Posted
5 часов назад, W_L сказал:

Вопрос: кто и как реализует плавный пуск накала у «древних» ламп, особенно это касается ограничения тока на старте

  Если использовать накальный трансформатор, то в его первичной обмотке можно поставить резистор и закорачивать его контактами реле или тумблером.

  • Smile 1
Posted
38 минут назад, RSD сказал:

  Если использовать накальный трансформатор, то в его первичной обмотке можно поставить резистор и закорачивать его контактами реле или тумблером.

Самое простое, и верное решение. Железобетонное.

  • Like (+1) 1
Posted

А чем не нравится просто ограничительный резистор в цепи накала? Затраты минимальные, из недостатков - надо немного повышенное напряжение накала и проблема при замене лампы с другим током накала.

  • Like (+1) 1
Posted
34 минуты назад, volli сказал:

А чем не нравится просто ограничительный резистор в цепи накала? Затраты минимальные, из недостатков - надо немного повышенное напряжение накала и проблема при замене лампы с другим током накала.

При неудачном выборе величины резистора могут возникнуть проблемы с перегревом из-за положительного температурного коэффициента сопротивления накала.

Posted
27 минут назад, volli сказал:

А чем не нравится просто ограничительный резистор в цепи накала? Затраты минимальные, из недостатков - надо немного повышенное напряжение накала и проблема при замене лампы с другим током накала.

У меня также было.

 И ещё один финт.

Провода высокого сопротивления, которые паяются.

  • Smile 1
Posted
2 часа назад, RSD сказал:

  Если использовать накальный трансформатор, то в его первичной обмотке можно поставить резистор и закорачивать его контактами реле или тумблером.

Тор-тан будет совмещенным, т.е. к нему будут подключаться и накалы и анодное, с анодрым все куда проще, тк плавную подачу и задержку будет обеспечивать эл дроссель на полевике

Posted
1 час назад, volli сказал:

А чем не нравится просто ограничительный резистор в цепи накала? Затраты минимальные, из недостатков - надо немного повышенное напряжение накала и проблема при замене лампы с другим током накала.

На счет такого варианта думал, если напряжение в накале будет 6.2/6.25, то будет не критично, лампы болько "спасибо" скажут
