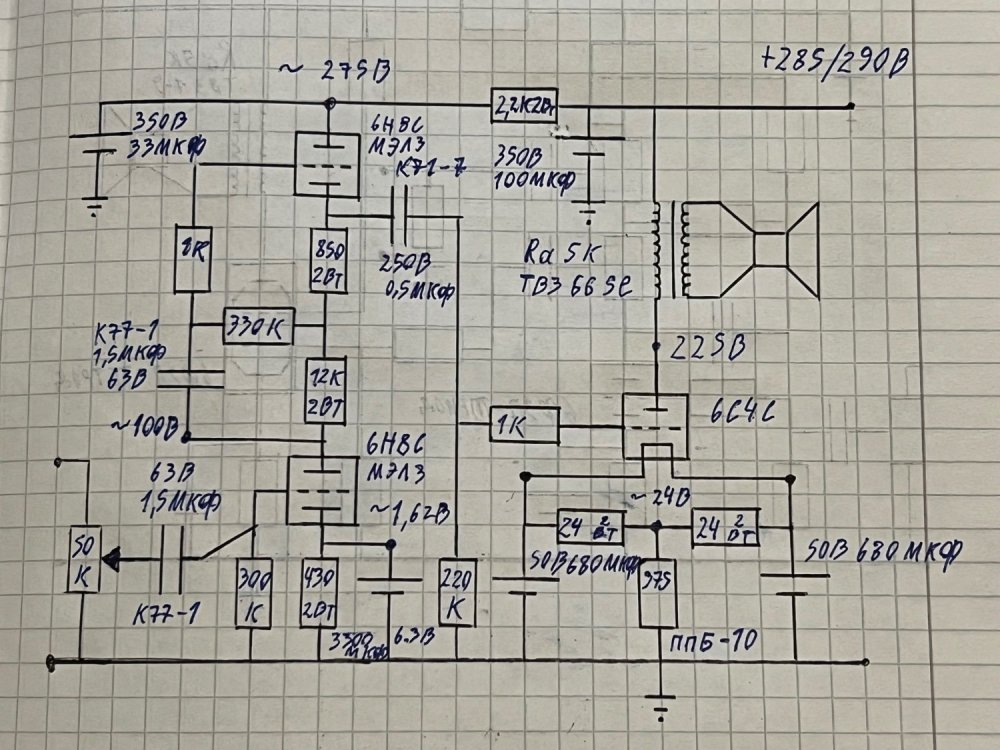

Потихоньку доходят руки до реализации схемы на 6Н8С в связке с 6С4С, фото схемы прилагаю ниже, по параметрам выходит чувствительность в районе 670мв, максимальная мощность до 2,5/3 Вт (можно и больше, но предпочту щадящий режим для ламп, возможно немного подниму анодное и уменьшу ток) твз с приведенным сопротивлением Ra 5k (ТВЗ-66SE/M6 тэк), номиналы и тд указаны на схеме, к слову вероятнее всего похожая схемотехника и комплектующие будут применяться в УНЧ на УО-186, поэтому если у кого-то есть предложения о замене чего-то и доработке схемы, или вовсе другого варианта схемотехники, просьба прокомментировать.

P.S. в пару к УО-186 в качестве драйверной лампы выбор будет исключительно из отечественных вариантов, что поставить к ней в пару пока не определился, из вариантов 6Г2, 6Г7С, 6Ф5С, 6Н7С, 6Н8С и т.д.

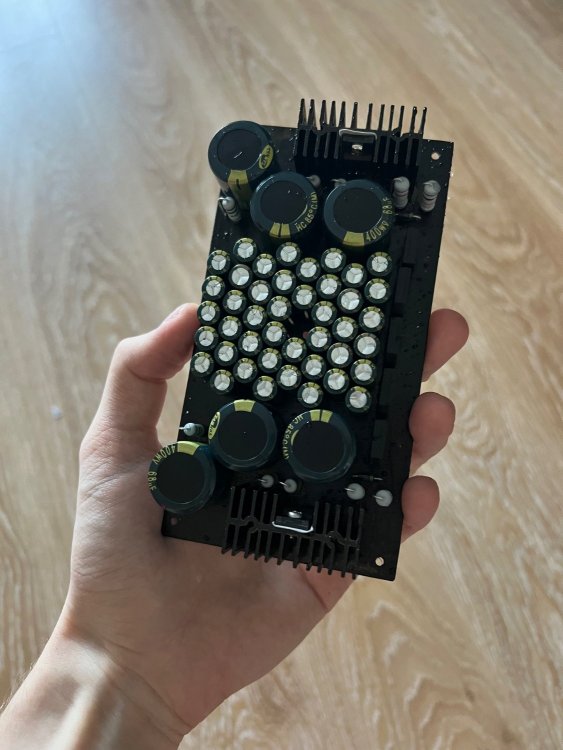

Так же все накалы питаются от своего источника выпрямленного и отфильтрованного питания, анодное питание на данной схеме общее, через резистор, для драйверной лампы, возможно сделаю ступенчатое питание, от разных источников для драйверного и оконечного каскадов, как было сделано в схеме с 6С33С

Так же на схеме номиналы анодных напряжений у ламп указаны относительно катодов, а не земли.







  • Like (+1) 2
Posted
4 часа назад, W_L сказал:

Потихоньку доходят руки до реализации схемы на 6Н8С в связке с 6С4С, фото схемы прилагаю ниже, по параметрам выходит чувствительность в районе 670мв, максимальная мощность до 2,5/3 Вт (можно и больше, но предпочту щадящий режим для ламп, возможно немного подниму анодное и уменьшу ток) твз с приведенным сопротивлением Ra 5k (ТВЗ-66SE/M6 тэк), номиналы и тд указаны на схеме, к слову вероятнее всего похожая схемотехника и комплектующие будут применяться в УНЧ на УО-186, поэтому если у кого-то есть предложения о замене чего-то и доработке схемы, или вовсе другого варианта схемотехники, просьба прокомментировать.

P.S. в пару к УО-186 в качестве драйверной лампы выбор будет исключительно из отечественных вариантов, что поставить к ней в пару пока не определился, из вариантов 6Г2, 6Г7С, 6Ф5С, 6Н7С, 6Н8С и т.д.

Так же все накалы питаются от своего источника выпрямленного и отфильтрованного питания, анодное питание на данной схеме общее, через резистор, для драйверной лампы, возможно сделаю ступенчатое питание, от разных источников для драйверного и оконечного каскадов, как было сделано в схеме с 6С33С

Так же на схеме номиналы анодных напряжений у ламп указаны относительно катодов, а не земли.







Делал усь универсальным лет 15 тому назад на УО-186, в ВК можно было ставить (с подстройкой реж) 2А3 и вся ее родня, в драйвере стояла 6А6 с МКТ.  BK Ua=320, Up-330 ФС, драйвер Uа=285 АС, питание раздельное было, ТВЗ 9.З/8. И да,  напряжения Ua в дадашитах указаны всегда относительно A-K.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
5 часов назад, W_L сказал:

 на 6Н8С в связке с 6С4С.....  по параметрам выходит чувствительность в районе 670мв

Не сходиться.

  • Like (+1) 1
  • Smile 2
Posted

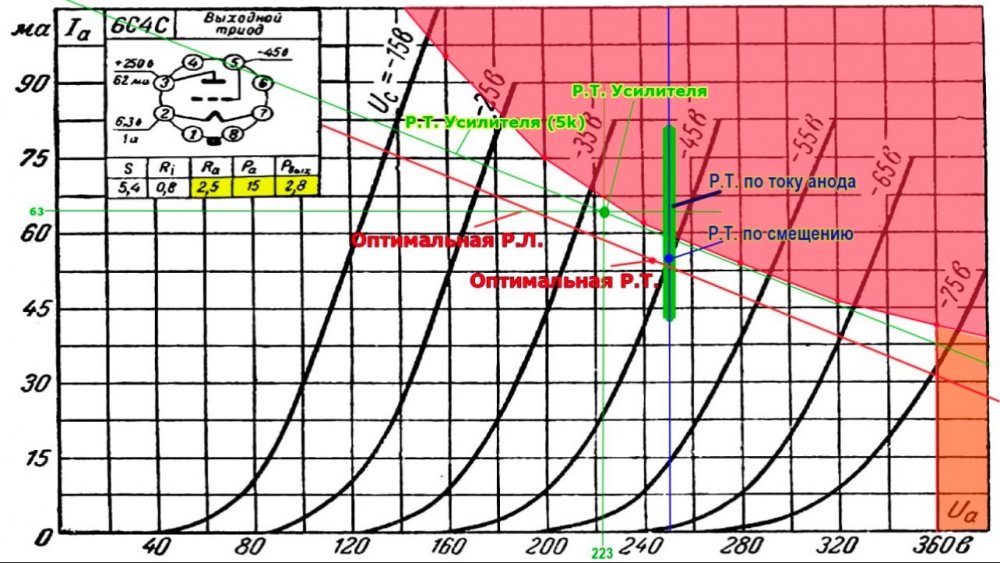

225В на аноде 6с4с, отнимаем смещение, как то мало остается. При нагрузке 5К я бы выбирал анод-катод не менее 300В. И кстати, зачем на входе конденсатор?

P.S. Досмотрел! 225 относительно катода. Но все равно маловато...

  • Smile 1
Posted

Регулятор громкости 50кОм - лучше меньше номиналом, конденсатор после него правильнее убрать, наверное. Антизвонный резистор в сетке 6с4с 1кОм - не многовато ли?

Posted

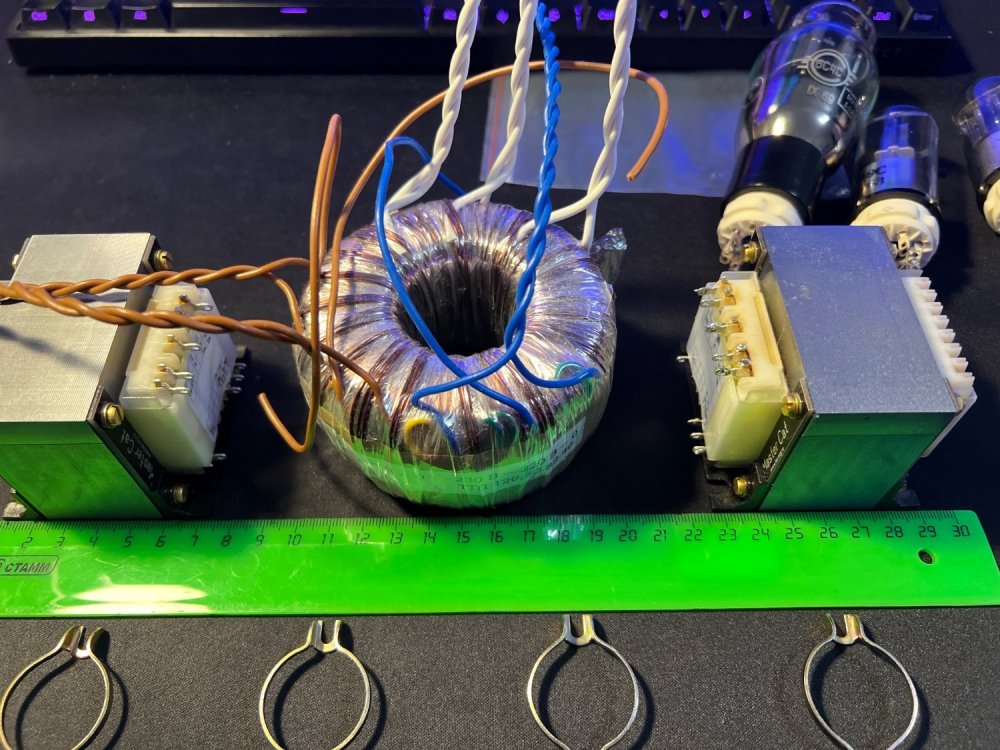

Если в названии выходников зашифрован габарит, то получается 22*35мм (примерно судя по линейке). Умолкаю.

  • Like (+1) 1
Posted
48 минут назад, Константин сказал:

При таких габаритах первичка будет 250ом, а то поболее. Тем более поднимаем анодное, причем хорошо поднимаем.

К сожалению ещё больше. Судя по даташиту 330 ом. Надо бы, для такого проекта, другие трансформаторы прикупить

  • Like (+1) 1
Posted
3 часа назад, ВКН сказал:

Не сходиться.

Есть вариант попробовать поднять анодное в драйверном каскаде, либо вовсе переделать его на резистивный

Posted
2 часа назад, Алексей сказал:

ТВЗ, кмк, маловаты малость для 6с4с... Они скорее под пентод с оос. Хотя хозяин-барин.

Тут упор делается на компактность, да и собираться все будет из того, что есть в наличии

Posted
8 минут назад, W_L сказал:

Есть вариант попробовать поднять анодное в драйверном каскаде, либо вовсе переделать его на резистивный

И все равно с 1 каскадом 6н8с не сойдется...

  • Like (+1) 1
Posted
2 часа назад, ys7475 сказал:

Регулятор громкости 50кОм - лучше меньше номиналом, конденсатор после него правильнее убрать, наверное. Антизвонный резистор в сетке 6с4с 1кОм - не многовато ли?

Как вариант, поискать Alps на 20ком, хотя не думаю, что 50ком будет как-то плохо сказываться на схеме и устройстве в целом, самовозбуда быть не должно.

Posted
1 минуту назад, Xрюн222 сказал:

И все равно с 1 каскадом 6н8с не сойдется...

Пока что схема только макет, поэтому перед сборкой попробую вариант с парой резистивных каскадов

Posted
6 минут назад, Xрюн222 сказал:

И все равно с 1 каскадом 6н8с не сойдется...

Выглядит это все жутковато...



  • Like (+1) 1
Posted
49 минут назад, CHEL_EV сказал:

К сожалению ещё больше. Судя по даташиту 330 ом. Надо бы, для такого проекта, другие трансформаторы прикупить

100%! W_L, добрый совет, сделайте на этом конструктиве стандартный покемон 6г7/6п6с, все идеально подходит, по звуку только выиграете. 6с4с прекрасная лампа, но требующая своего подхода. Будет более подходящий твз, сделаете "взрослый" усилитель на ней.

  • Thanks (+1) 1
Posted
2 минуты назад, Константин сказал:

100%! W_L, добрый совет, сделайте на этом конструктиве стандартный покемон 6г7/6п6с, все идеально подходит, по звуку только выиграете. 6с4с прекрасная лампа, но требующая своего подхода. Будет более подходящий твз, сделаете "взрослый" усилитель на ней.

Спасибо, да, с экспериментами и тд еще не закончил, с твз и тд пока что идет процесс перебора, к слову есть пара бубликов из аморфного железа с зазором для тока 100ма и габаритами 48/110, возможно на них что-то будет намотано для какой-либо из вышеупомянутых ламп

Posted

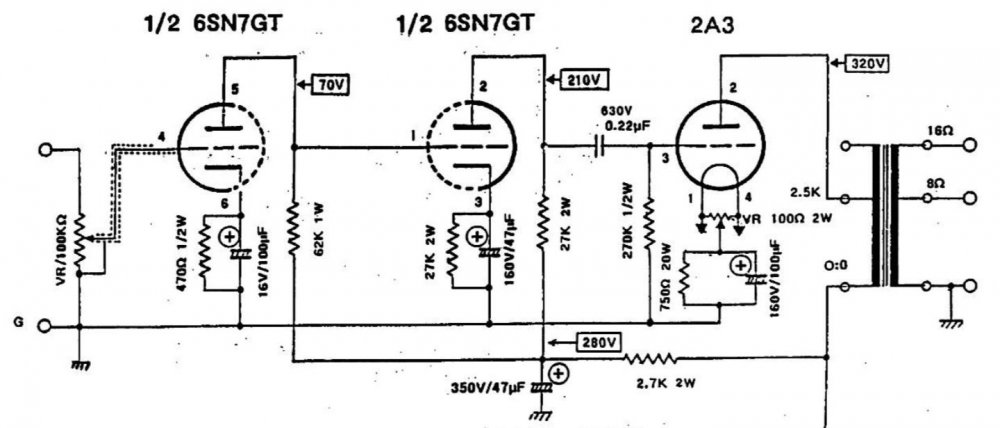

Как один из вариантов сделать все по такой схеме, разумеется с пересмотром номиналов у компонентов и возможно другой системой питания драйверных и оконечной лампы


Posted
3 часа назад, W_L сказал:

Выглядит это все жутковато...

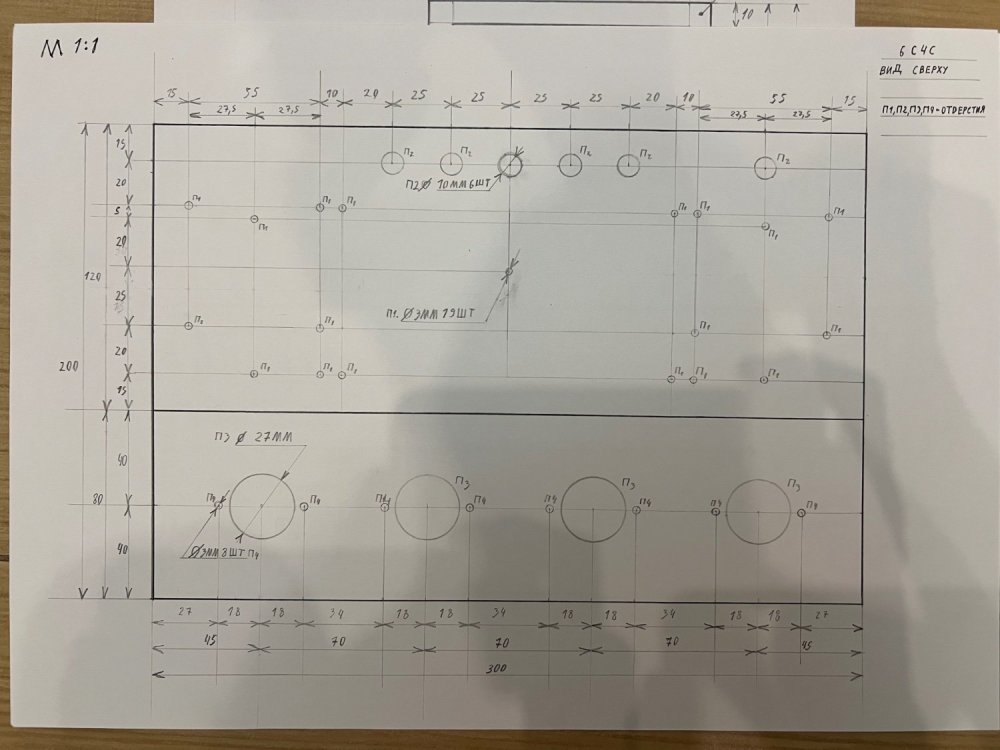

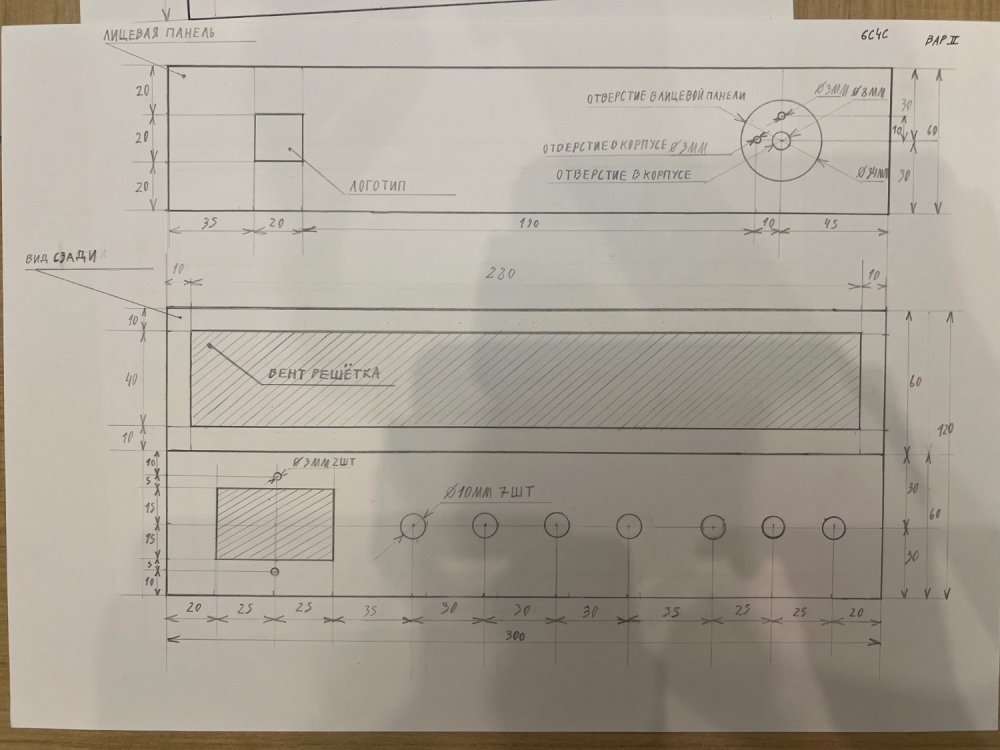

  Судя по опубликованным ранее; нарисованной от руки схеме, чертежам корпуса - внешнему облику и компоновке автор придает некоторое значение.

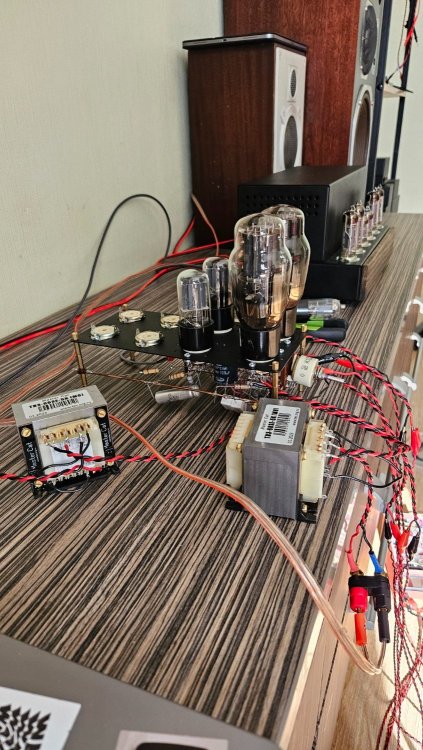

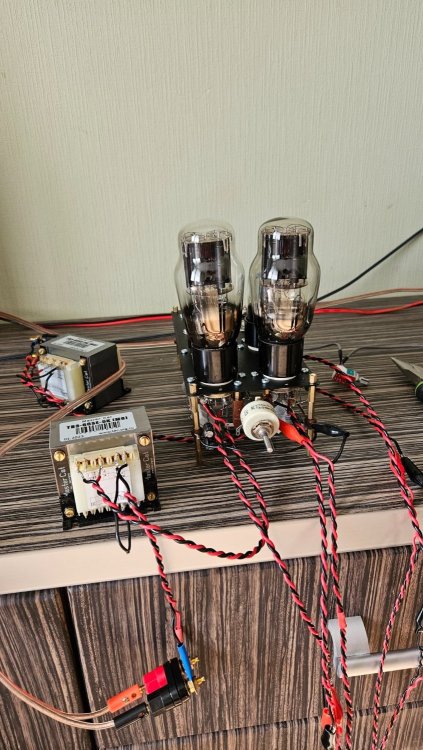

  Хочу обратить Ваше внимание на готовый усилитель (на заднем плане фото), на мой взгляд, такое расположение ламп выглядит не гармонично. Такое впечатление, что расположены они на краю пропасти, а сзади глухая стена - как то не уютно.

  Внешний облик усилителя с лампами на показ, у меня ассоциируется с театральной сценой. Музыканты, артисты расположены где то в середине, в глубине расположены декорации...  В целом побольше воздуха/пространства, применение отдельных колпаков также снижает тяжеловесность усилителя.

 С уважением.
