Ламповый Фоно корректор на 6Н2П+6Н23П

ТимВал

By ТимВал
in Analog

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Коллеги, давайте без оскорблений!

А тему про звучание проводов и деталей предлагаю развивать в другом месте, у нас есть целый подфорум для этого.

  • Replies 445
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Доброго времени суток! По топик-теме (6Н2П+6Н23П) лежала у меня в компе давняя писанина про корректор начального уровня для ГЗ Ortofon OM-XX. Лежала и не отсвечивала, никуда не выходила. Сейчас нашел

Алекс
Алекс

Танго так не может, а самомот легко, вплоть до максимального тока на который рассчитана вторичка. P.S. На фото фоник в момент настройки, далее одет в экран: два слоя трансформаторной стали.

Xрюн222
Xрюн222

Да-да, и поиграет, заодно, в увлекательную игру "подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся

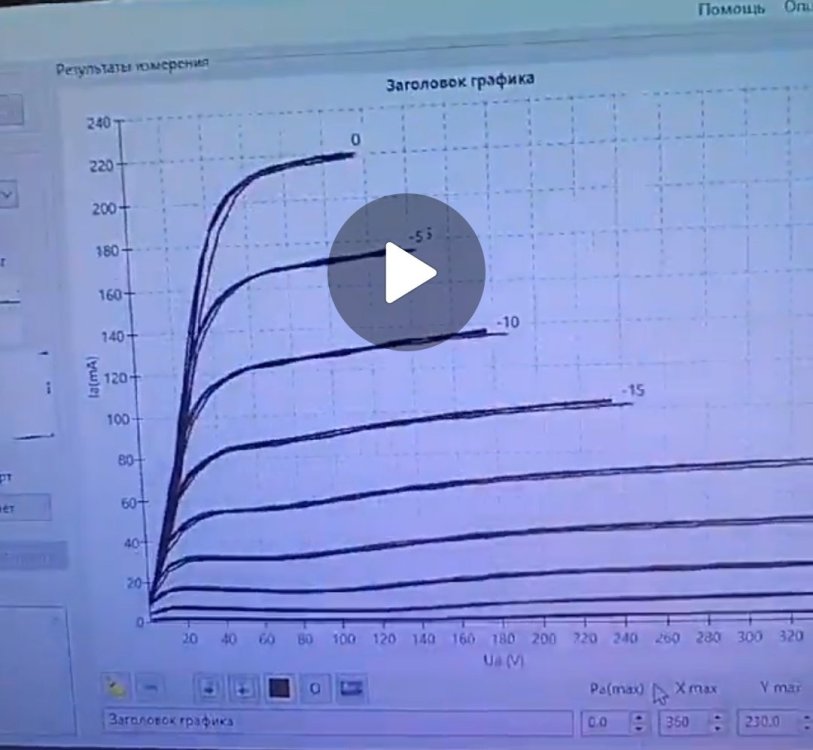

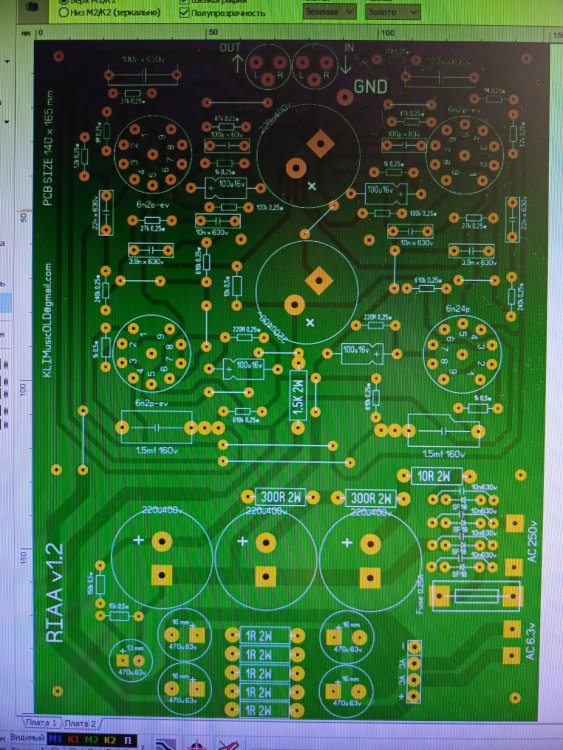

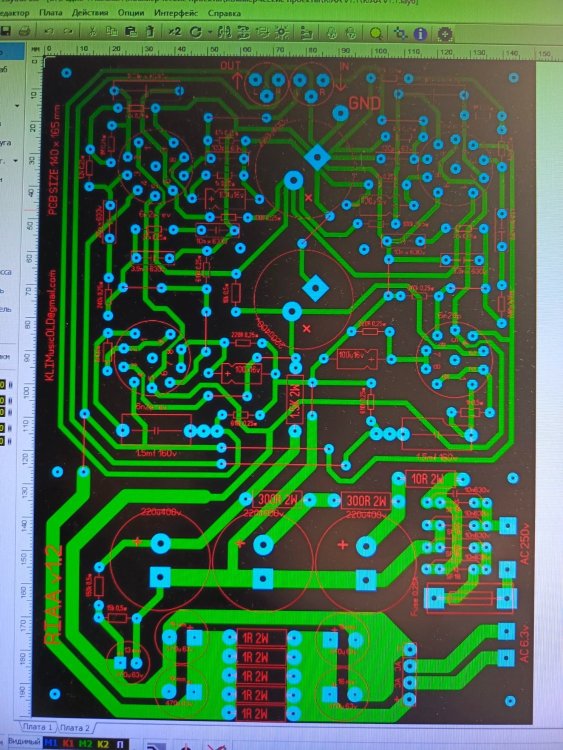

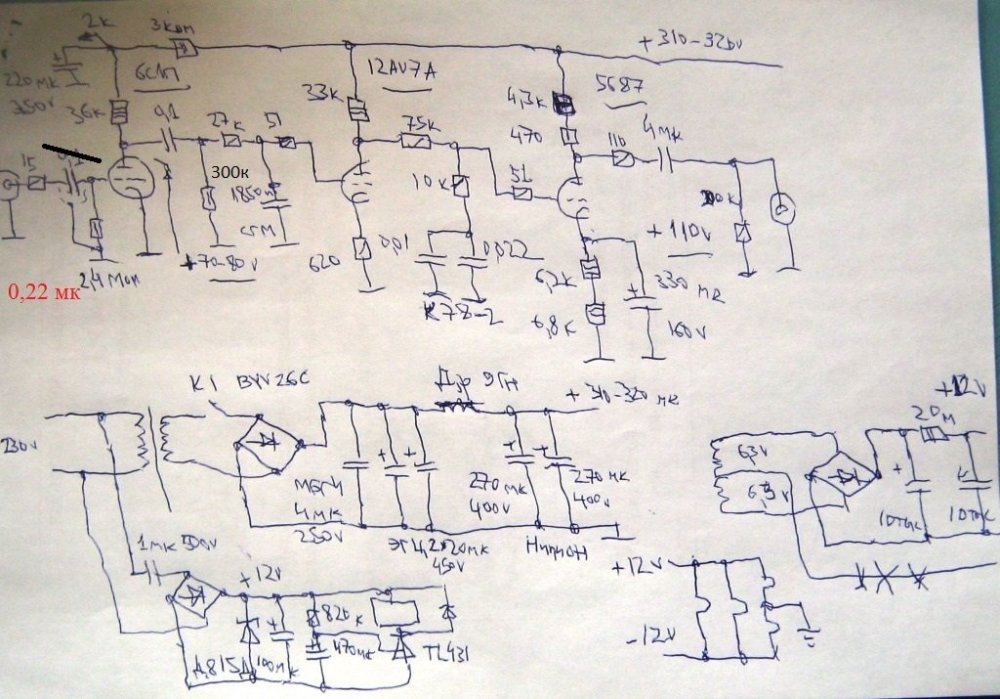

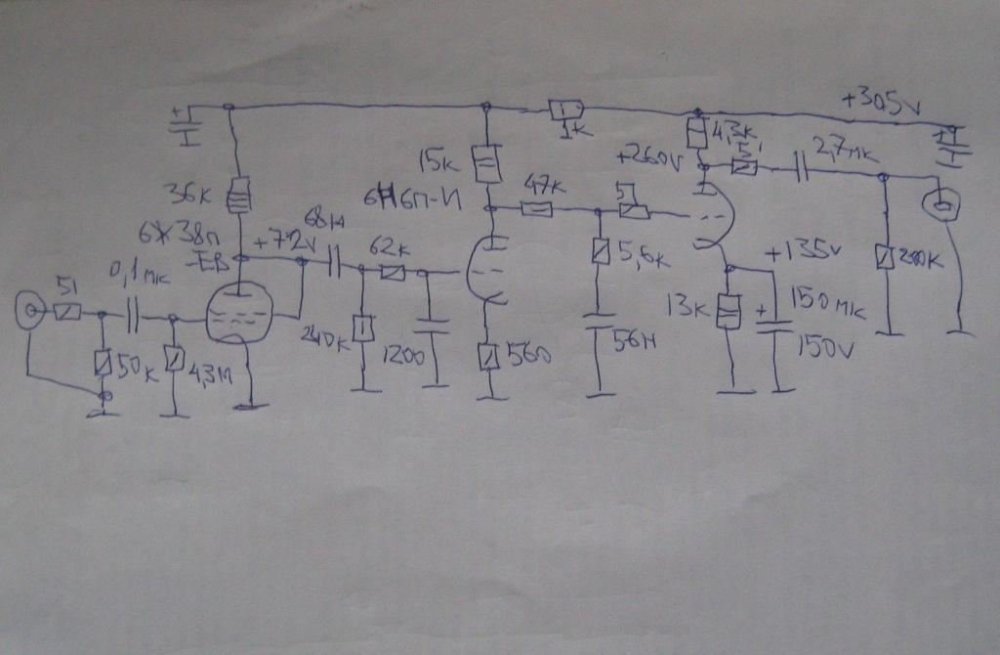

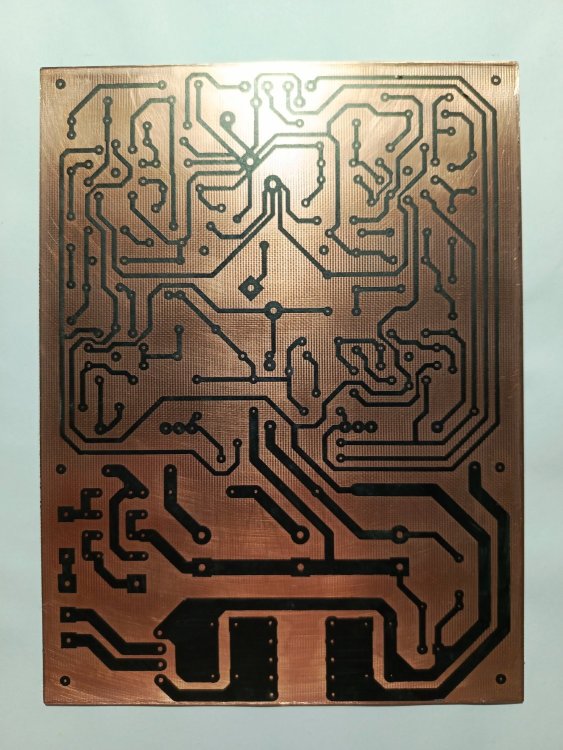

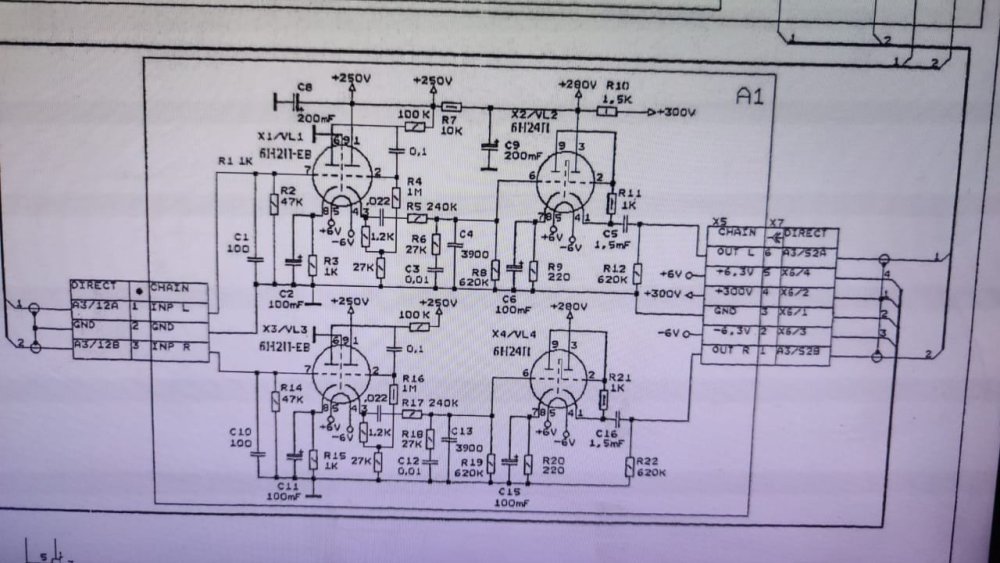

Posted Images

S.Laptev Newbie

S.Laptev

Posted
Posted
1 час назад, Xрюн222 сказал:

Входной конденсатор не нужен, кенотрон рекомендуется, в зависимости от тембрального баланса системы и вкусов - либо прямонакальный, либо подогревный.

С учётом 0,05 на выходе оптимальная нагрузка - 200...250 к, но не менее 100 всяко. Хотя и написано нечто интригующее про какие-то 5 кОм выходного сопротивления... :smajlik-prava:

Никита Сергеевич, а вот с соседнего форума коллеги так не считают, понятно кто и с другим человеком из Ч.А, в оригинале нужен, и с выходным сопротивлением не так всё просто и мне ещё сам Комиссаров кое что объяснял, чуть ли не в личку, но давно, когда я ещё человеком был, в 2012 году, когда у меня 12 вертушек было и одна на стойке, торенсов и гаррардов и меня маленько уважали.

Xрюн222 Mentor

Xрюн222

Posted
Posted

У нас же есть и другая такая же схемка, но она лишь корректор, не для микрофонов и бог знает чего, от братьев Дюалов, они же тоже были "головы" хоть куда в виниле, там никаких ёмкостей на входе, головка напрямую и нагрузочный резистор.

S.Laptev Newbie

S.Laptev

Posted
Posted
59 минут назад, Xрюн222 сказал:

У нас же есть и другая такая же схемка, но она лишь корректор, не для микрофонов и бог знает чего, от братьев Дюалов, они же тоже были "головы" хоть куда в виниле, там никаких ёмкостей на входе, головка напрямую и нагрузочный резистор.

Оно было у меня, один приятель давний, $ реальный миллионщик всё учил меня, Серёжа, задорого и дурак купит, а вот ты попробуй задёшего, ну и купил микрофонник от Шура, привозит, мол не то что-то со звуком то, поможи!

А у Дюаля-то другая пестня, когда надо есть на входе ёмкость, а когда не надо нет, ну, параллельно гридлику которая и мы знаем почему, но не скажем никому.... пока не скажем.

Михаил SM Local

Михаил SM

Posted
Posted
4 минуты назад, S.Laptev сказал:

Оно было у меня, один приятель давний, $ реальный миллионщик всё учил меня, Серёжа, за дорого и дурак купит, а вот ты попробуй задёшего, ну и купил микрофонник от Шура, привозит, мол не то что-то со звуком то, поможи!

Истина , и в аудио даже.., не любит крайностей.     Вот это ""попробуй задёшево... "" , я обычно иду и делаю таким растворимое кофе на воде из под крана...  , но в резерве , конечно , чашечка настоящего эспрессо .

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Михаил, хватит парцеллировать. Это не добавляет значимости вашим эссе, а выглядит просто как бессвязный набор слов.

ТимВал Local

ТимВал

Posted
  • Author
Posted
38 минут назад, Stan Marsh сказал:

Это не добавляет значимости вашим эссе, а выглядит просто как бессвязный набор слов.

Вот и я про то ж ...

Алекс Proficient

Алекс

Posted
Posted
3 часа назад, ТимВал сказал:

Правда "гридлик" в 1 МОм как бы маловат, но всё равно это работает.

так там вроде как в катоде 1кэ стоит...

AlexKorotov Local

AlexKorotov

Posted
Posted
5 часов назад, BAA сказал:

Получается около 1500 без ПОС. ПОС совсем мала типа 1/100 от 1/30. Поправьте, если не так.

Тогда нужно ещё добавить :)



Stan Marsh Mentor

Stan Marsh

Posted
Posted

Тут надо нормальную нагрузку у КП сделать: 1к5 для автосмещения может и хорош, но как резистор нагрузки маловат.

  • Like (+1) 1
S.Laptev Newbie

S.Laptev

Posted
Posted
В 29.04.2024 в 16:42, Xрюн222 сказал:

Знаем мы, как оно звучит. "Потерпевших" (С)немало и, действительно, некотрые из них "щаслевы" (С)....

Это как бы так считается, но не совсем, у г. А.Червякова ф. "Ламповый рай" очень даже неплохо получается, скорее даже хорошо!

S.Laptev Newbie

S.Laptev

Posted
Posted
1 час назад, ТимВал сказал:

В качестве КП может быть практически любая лампа. Та же 6Н1П к примеру.

Как бы это лампа вспотеет быстро и 6Н1П туда же.

ТимВал Local

ТимВал

Posted
  • Author
Posted

С чего бы это вдруг?  Вполне нормальный режим и включение и номинал резистора.  На выходе ФК всего 1 вольт амплитудного.  В данном случае даже меньше.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
17 минут назад, ТимВал сказал:

Вполне нормальный режим и включение и номинал резистора.

Ну нет. В данном случае следовало бы включить в катод два резистора: нагрузки и автосмещения, разное назначение и категорически разный номинал. Примерно так:




ТимВал Local

ТимВал

Posted
  • Author
Posted
22 минуты назад, Stan Marsh сказал:

В данном случае следовало бы включить в катод два резистора:

Видимо решили сэкономить, для столь малого уровня сигнала и так сойдёт. :smile-59:

Могли бы конечно ещё сэкономить и выкинуть еще и разделительный конденсатор С7 но не дотумкали.
