Ламповый Фоно корректор на 6Н2П+6Н23П

ТимВал

By ТимВал
in Analog

 Share

Recommended Posts

  • Replies 445
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Доброго времени суток! По топик-теме (6Н2П+6Н23П) лежала у меня в компе давняя писанина про корректор начального уровня для ГЗ Ortofon OM-XX. Лежала и не отсвечивала, никуда не выходила. Сейчас нашел

Алекс
Алекс

Танго так не может, а самомот легко, вплоть до максимального тока на который рассчитана вторичка. P.S. На фото фоник в момент настройки, далее одет в экран: два слоя трансформаторной стали.

Xрюн222
Xрюн222

Да-да, и поиграет, заодно, в увлекательную игру "подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся

Posted Images

BAA Master

BAA

Posted
Posted

ТАКИ ОФФТОПИК Чего обсуждаем - то?
Собственно в начале было два каскада с общим катодом и пассивная коррекция, потом Никита Сергеевич помянул шуру. Два каскада с общим катодом и коррекцией в обратной связи.
Что номиналы надо подгонять? Самоочевидно, они еще и от времени поплывут
Что лампы импортные скорее всего качественнее - вроде тоже никто не отрицает.
Чего можно обсудить из, в обще-то обычных, каскадов  с резистивной нагрузкой?
Конечно. фамилии разработчиков. Оно хорошо, что мы помним "изобретателя триода".
Имя на характеристики/звук влияет или таки режимы и примененные компоненты?
Возьмем м/сх - номера, не от Видлара, Пиза или Вильямсона с Гилбертом,
а усилитель точно от  Василича, Сухова, Сырицо Батя
(в основном копии с "японцев с английскими именами"...)
P.S. Вопрос про профильное образование тоже ответа не нашел. Толи сопромат инженер-механик толи аккумуляторщик электрохимик толи  гененераторщик пардон радиотеххник...

Spoiler



12 hours ago, Xрюн222 said:

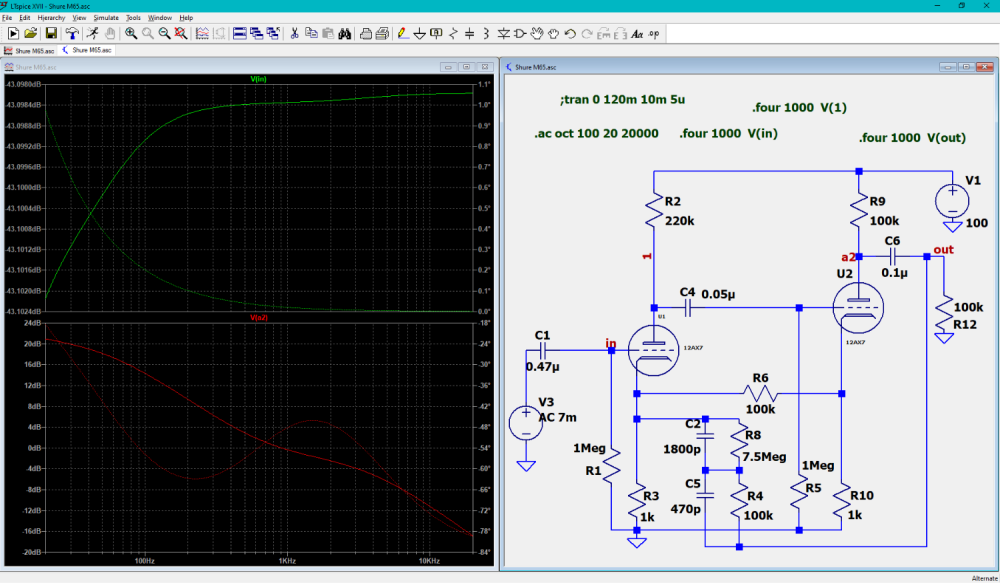

Ну дык, после доработки коррекции с АЧХ м65 всё отлично.Даже, как рекомендует М. Смирнов, меандры - образцово- показательные. Делов то, подогнать пару тройку номиналов.

12 hours ago, S.Laptev said:

Вот и ляп.

12 hours ago, Xрюн222 said:

В чем ляп? В идеально правильной АЧХ? Что не так?

Не встречалось мне у тфк чего то близкого по идеологии к венгерскому.... Тут скорее идеи как у несуществующего живьём Ревокс 59 и/или в легендарных предах ХК от тов. Хегемана.

В предыдущем столе от ЕАГ вообще всё было "просто" - берем стандартные блоки от пультов (микрофонные, линейные и т.п.) и колхозим из них "корректор" с помощью ящичка с RC.  Совсем с излишествами получалось.

12 hours ago, S.Laptev said:

Вы всё знаете, интригу закручиваете. Намедни Анатолий послал одного критика в путешествие там....



И так далее.

  • Smile 1
Sergio Proficient

Sergio

Posted
Posted

Вот и я о том-же: сделал человек корректор - молодец. Похвалите его, укажите на недочёты, обьясните, почему надо так, а не иначе. Не те лампы, не та схема - чушь.

Валера, ты - красавчик, дал схему с измерениями, что вообще делают единицы из т. н. "гуру", даже с профильным образованием.

  • Like (+1) 2
  • Thanks (+1) 1
  • Smile 1
ТимВал Local

ТимВал

Posted
  • Author
Posted
22 часа назад, Xрюн222 сказал:

Знаем мы, как оно звучит. "Потерпевших" (С)немало

Именно на 6Н2П? сомневаюсь.

С параметрами у М65 всё норм и АЧХ почти попадает в RIAA.


Искажения то же 0.03%.  Для схемы с достаточно глубокой ООС это вполне норм.

Xрюн222 Mentor

Xрюн222

Posted
Posted
9 минут назад, ТимВал сказал:

 сомневаюсь.

Не возражаю. Опыт, и предполагаю, что можно считать - уже не совсем начального уровня, имеется с очень разными корректорами.  На очень разной эл.базе.От "помоечной" до мега-эзотерической.

S.Laptev Newbie

S.Laptev

Posted
Posted
9 часов назад, Sergio сказал:

Вот и я о том-же: сделал человек корректор - молодец. Похвалите его, укажите на недочёты, обьясните, почему надо так, а не иначе. Не те лампы, не та схема - чушь.

Валера, ты - красавчик, дал схему с измерениями, что вообще делают единицы из т. н. "гуру", даже с профильным образованием.

Так вот и я похвалил корректор, оригинальный, с родными лампами, в т.ч. и на 240 в, что редкость, их у меня было несколько в разные десятилетия. Покритиковал слегка клоны от действительно известных на весь мир конструкторов, здоровая критика действует только положительно, подвигает к активности, к творчеству и к экспериментам, не гуру, но с почти 60-ти летним опытом в радиотехнике, с корками и прочим и работой в аудиоиндустрии. Делайте, показывайте товар лицом, что получилось, как звучит и что аналогичное "победило" именно ваше изделие.

BAA Master

BAA

Posted
Posted

Наконец-то, радиотехник оказывается. А собрата по несчастью, локаторщика таки пнул.
Тот усилитель в журнале опубликовал.
60 лет стажа - значит за/под 80. Моё почтение.
Но как всегда.
В чем оригинальность усилителя с питанием от 240 В? Двойные витки первички? Или топологии из двух инвертирующих каскадов, в данном случае на лампах. Почему рабочие точки именно такие? Почему лампы AX7 a не D3a (для примера). Выбор номиналов цепи коррекции. Ну хоть что-то техническое. Опуская названия фирм и разработчиков.

  • Hmm... (-1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted

Здесь интересна комбинация как положительной, так и отрицательной обратной связи. Очень оригинально, видел такое еще в ламповых ОУ для аналоговых вычислителей. И сейчас эта темя опять нашла применение в сверх-глубокоООСниках, где применяют ее для увеличения усиления.

BAA Master

BAA

Posted
Posted
1 minute ago, AlexKorotov said:

Здесь интересна комбинация как положительной, так и отрицательной обратной связи

Получается около 1500 без ПОС. ПОС совсем мала типа 1/100 от 1/30. Поправьте, если не так.

ТимВал Local

ТимВал

Posted
  • Author
Posted
19 минут назад, AlexKorotov сказал:

в сверх-глубокоООСниках, где применяют ее для увеличения усиления.

Для увеличения скорости нарастания сигнала применяют. Устойчивость при введении ООС будет выше. ИМХО

Xрюн222 Mentor

Xрюн222

Posted
Posted

На самом деле чуток поболее. Получается при исправных лампах около 2200 +/-. Без охвата ООС.

Кстати, подобное решение описано у Бонч-Бруевича-мл. как, в частности, средство вместо катодных электролитов.

Михаил SM Local

Михаил SM

Posted
Posted
В 29.04.2024 в 14:12, BAA сказал:

Подниму:
392.thumb.png.e38a4683ac5e9dd45b77411bd3b782a2.png393.thumb.png.84f2f3437657267b770e9b0791353fdd.png
ШУРА.pdf

Поднимать то многие научились ; вот зашвырнуть в нужном направлении часто -ни знаний, ни  опыта ; поколение любителей потрендеть... .  Никто что-ли не может дать хоть какой то анализ схемы -в контексте интересов реального звука и что важнее -  критерия согласования корректора с современными усилителями.  Или выход с 0,05 мкф будем отпускать на стандартные сегодня 47к-100к ?  В те времена скорее 500к -1м было.    Значит просится развязывающий буфер -КП , а на высоких уровнях , где работают проффи -  мощный буфер на триоде прямого накала или косвенного , с понижающим выходным 20...33 :1 трансформатором ; такие есть - ищите и обрящите , получаете выход 10 ом выходного при сквозном  К передачи допустим ""1""  , с радикальными возможностями работать (ужо) с любыми предами , концами или современными интегральниками .

Нужен ли ОППВ ? Для имеющих уши - нужен и желательно на германии или селене , кенотроне вообще возбуждающе... .      Нужен ли в корректоре входной 0,47мкф и 1мкф ?

Ну так , господа -  технически объясняем - зачем сие и почему ? :smile-38:

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Входной конденсатор не нужен, кенотрон рекомендуется, в зависимости от тембрального баланса системы и вкусов - либо прямонакальный, либо подогревный.

С учётом 0,05 на выходе оптимальная нагрузка - 200...250 к, но не менее 100 всяко. Хотя и написано нечто интригующее про какие-то 5 кОм выходного сопротивления... :smajlik-prava:

ТимВал Local

ТимВал

Posted
  • Author
Posted

В "портянке" заявлено выходной импеданс 5 кОм. Для схемы с ОООС это похоже на правду. А вот разделительный конденсатор 50nf на выходе конечно не уместен. Надо на порядок больше, хотя бы 470n.

Конденсатор на входе не случаен, сеточное смещение организовано. Правда "гридлик" в 1 МОм как бы маловат, но всё равно это работает. :er:  Смещения на схеме нарисованы 0.25в. и 0.3 в.  Без доп смещения это явно маловато.

Михаил SM Local

Михаил SM

Posted
Posted
13 минут назад, Xрюн222 сказал:

Входной конденсатор не нужен, кенотрон рекомендуется, в зависимости от тембрального баланса системы и вкусов - либо прямонакальный, либо подогревный.

С учётом 0,05 на выходе оптимальная нагрузка - 200...250 к, но не менее 100 всяко. Хотя и написано нечто интригующее про какие-то 5 кОм выходного сопротивления... :smajlik-prava:

Поэтому в выделенном современные ""аудиомыши"" будут есть свой кактус и плакать -оптимально же . Что оптимально и для кого -современных аудиосистем и АС ?

Вот так -  был нужен и вдруг не нужен .  Зачем поставили -  реально нужны натурные прослушивания и этим практики занимаются , а потом имеют мнение.

  Кенотрон и тембральный баланс ...  .   Реально имеет место и сильно , но нас же дети читают , пожалейте их . :smile-16:

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
  • Author
Posted
4 минуты назад, Михаил SM сказал:

Кенотрон и тембральный баланс ...  .   Реально имеет место и сильно , но нас же дети читают , пожалейте их . :smile-16:

Да уж, лутчи не начинать.  А то до направленности проводков дойдём, а там и санитары подтянутся. :gl:

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
8 минут назад, ТимВал сказал:

В "портянке" заявлено выходной импеданс 5 кОм. Для схемы с ОООС это похоже на правду. А вот разделительный конденсатор 50nf на выходе конечно не уместен. Надо на порядок больше, хотя бы 470n.

Конденсатор на входе не случаен, сеточное смещение организовано. Правда "гридлик" в 1 МОм как бы маловат, но всё равно это работает. :er:  Смещения на схеме нарисованы 0.25в. и 0.3 в.  Без доп смещения это явно маловато.

На порядок больше - 0,47 - можно, но он бесполезен, по очевидным причинам.

Конденсатор точно не случаен, но по иным причинам, а  вот чем 0,25 .... 0,35 в "явно маловато" - то ?

Михаил SM Local

Михаил SM

Posted
Posted
1 минуту назад, ТимВал сказал:

Да уж, лутчи не начинать.  А то до направленности проводков дойдём, а там и санитары подтянутся. :gl:

Вам точно .

Xрюн222 Mentor

Xрюн222

Posted
Posted

Тем более, что если "как следовает" смакетить - и проводки и конденсаторы, и резисторы слышны  прекрасно, или, скорее - даже практически "чудовищно" :shock:

  • Like (+1) 2
ТимВал Local

ТимВал

Posted
  • Author
Posted

Ну мало ли кому что слышно. Есть люди что с призраками разговариваю на полном серьёзе, слышат их . :smile-03:

Хотя Галоперидол обычно помогает это исправить..

Однако с возрастом обстановка с разного рода отклонениями конечно ухудшается...

Михаил SM Local

Михаил SM

Posted
Posted
17 минут назад, ТимВал сказал:

Ну мало ли кому что слышно. Есть люди что с призраками разговариваю на полном серьёзе, слышат их . :smile-03:

Хотя Галоперидол обычно помогает это исправить..

Однако с возрастом обстановка с разного рода отклонениями конечно ухудшается...

Вы наверное коммунист или атеист , или китаяц ?(С) :smile-31:Эти тоже со своими призраками братаются ... Но вообще то  , шарж , - не судите то, что вам не дано и будет вам симулятора достаточно.
