немой Community Regular

немой

Posted
Posted
6 минут назад, Sergio сказал:

Если прошло не мало, то к чему детские вопросы?

Курс "Электрические машины" у нас был основным и дипломы писали на кафедре эксплуатации электрооборудования, правда тридцать лет уж прошло...

C Вами всё ясно ...

Есть регулирование с помощью дросселя изменением зазора в больших размерах ( очень старый способ ) и с  помощью магнитного шунта ... о чём и спрашивал Вас показав фото .

П.С.....


  • Replies 307
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Это абстрактные теоретические теории из пальца или с потолка, в данном  случае  никак практически не относящиеся к показанному на фото устройству. Все оба три трансформатора местного, своего пр-ва, не

Сергей Ал.
Сергей Ал.

Уточняйте - хуже по потерям на фиксированной частоте при фиксированной индукции. Как уже писалось выше - это имеет значение, например, для трансформаторных подстанций. Для наших дел потери в сердечник

Михаил SM
Михаил SM

Немцы раньше часто свои силовые трансформаторы собирали без перекрышки , как ТВЗ1-9 : Ш в стопку и I аналогично . Потом всё это притягивается рабочим магнитным полем ...  . Тем не менее ,  я пересобир

Posted Images

Buran81 Local

Buran81

Posted
Posted
1 час назад, Сергей Ал. сказал:

Уточняйте - хуже по потерям на фиксированной частоте при фиксированной индукции.

В Шихте , из-за  нарушения направления проката , в разы выше искажения тока намагничивания,чем у  ленточных.  Об этом 100500 раз говорилось и показывалось .

1 час назад, Сергей Ал. сказал:

Для наших дел потери в сердечнике - дело десятое, никто пока не доказал связь величины потерь с звуковыми параметрами

100 раз обясняли уже. Я буквально недавно разжевывал эту связь между потерями и звуковыми параметрами, на форуме у С.Сергеева. Но вам по ходу дело это все :





  • Like (+1) 2
Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, Сергей Ал. сказал:

Куда важнее ...зависимость проницаемости от амплитуды напряженности магнитного поля и частоты.

А на какой амплитуде напряженности магнитного поля годящее железо в трансе должно выходить на рабочую проницаемость например на частоте 100 Гц ?

Простой, конкретный вопрос, без всяких антимоний...

Михаил К. Proficient

Михаил К.

Posted
Posted
18 часов назад, Алексей сказал:

а мы



15 часов назад, Алексей сказал:

Дождемся ли мы ?

Мы, Николай Второй, повелеть изволили...

На АП был один ...

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, Buran81 сказал:

В Шихте , из-за  нарушения направления проката , в разы выше искажения тока намагничивания,чем у  ленточных.  Об этом 100500 раз говорилось и показывалось .

100 раз обясняли уже. Я буквально недавно разжевывал эту связь между потерями и звуковыми параметрами, на форуме у С.Сергеева. Но вам по ходу дело это все :





Наглядные осциллограммы есть про то, какие  в "шихте"  немыслимые искажения тока намагничивания? Насчёт пресловутых якобы "потерь" в выходных трансформаторах от Вас картинок не дождёмся ещё с самого старого АП, кстати. Наглядно - вот 2 Вт пришло, вот 1 вт получили, типа 1 Вт ушёл в 1 кг железа. Дык нет, нет никак  картинок... Зато ссылки на ютубики есть...

Чего только мотатели не понапридумывают, лишь бы свои изделия накрутить подешевле, впарить подороже...

  • Like (+1) 2
Sergio Proficient

Sergio

Posted
Posted
4 часа назад, немой сказал:

C Вами всё ясно ...

Есть регулирование с помощью дросселя изменением зазора в больших размерах ( очень старый способ ) и с  помощью магнитного шунта ... о чём и спрашивал Вас показав фото .

П.С.....


Да есть много способов, но нам они зачем в трансформаторе накала прямонакальных ламп?

И так в полубред дались, совсем-то уж бредятничать?

  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted
6 часов назад, Сергей Ал. сказал:

1. К слову - на М6(M165-35S) весьма неплохие трансформаторы (силовые и сигнальные)

2. делает Золотая Середина. Да и изделия

3. Аркадия Долинского и

4. А.Шумилова имеют множество положительных отзывов.

Цифирь моя.

1 - да, хорошие выходники получаются. Кстати, народ, объясните, как SE в 10 кв. см (EI120) выдерживает 6 Вт на выходе?

2 - по ЗС когда-то проводилось сравнение неким тов. из Москвы с КТ66 SE - наши трансы звучали сильно лучше, китайское EI96 32*38 при цене на тогда в 3.5 раза меньше. Причину потом нашли - пластины через одну отожженные, толщ. железа 0.5, и так надо! Тов. делал на продажу усилки, взял 6 пар, так что ошибки не было. Брал бы еще, но мы прекратили;

3 - Аркадий да, мог делать хорошее, и железо он поставлял не людочкино, а более иное;

4 - не знаю.

Buran81 Local

Buran81

Posted
Posted
1 час назад, Карта сказал:

Кстати, народ, объясните, как SE в 10 кв. см (EI120) выдерживает 6 Вт на выходе?

Железо HiB лента 0.23мм, сечение 19см.кв

Выдерживает 40Ватт, на источник 1.8Ком !!!



  • Like (+1) 2
Buran81 Local

Buran81

Posted
Posted
1 час назад, Карта сказал:

Причину потом нашли - пластины через одну отожженные, толщ. железа 0.5, и

Анизотропной 0.5мм сейчас не делают. Это динамка:smile-35:

  • Like (+1) 1
Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
3 часа назад, Карта сказал:

Аркадий да, мог делать хорошее, и железо он поставлял не людочкино, а более иное..

Аркадий, насколько помню, рассказывал, что перед покупкой материала всегда просматривал спецификации, в т.ч. от производителя стали (Waasner и Eilor Magnetic только штампуют сердечники, где закупается сталь, как правило, не афишируется).

И ещё пять копеек - в сегодняшних условиях дорогое железо не всем доступно, многие, как и прежде, ориентируются на ОСМ и аналогичное. Поэтому разговоры про М4, М3, МО-Н и пр. зачастую носят, как заметил А.Резвой в соседней ветке, элемент снобизма.

Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
3 часа назад, Карта сказал:

...как SE в 10 кв. см (EI120) выдерживает 6 Вт на выходе?

В спецификации производителя, как правило, указывается мощность, при которой сердечник входит в насыщении.

Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
3 часа назад, Карта сказал:

...толщ. железа 0.5

0,5 - это уже другая сталь, М800. Через мои руки проходили трансформаторы ЗС только с пластинами 0,35 M165-35S.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Какие параметры и при каких значениях, в спецификациях производителей, указывают на именно "звуковое" ( сигнальное) назначение железа? Особенно если учесть, что 100 %  выпускаемого в мире последние лет 50-60 железа имеет назначением исключительно трансформаторы питания.

Xрюн222 Mentor

Xрюн222

Posted
Posted
4 часа назад, Карта сказал:



1 - да, хорошие выходники получаются. Кстати, народ, объясните, как SE в 10 кв. см (EI120) выдерживает 6 Вт на выходе?

То есть, сердечник Ш40 х 25 мм? Интересно, кто и зачем/почему такую геометрию делает... Хотя не возбраняется, конечно. Бывает и экзотичнее, например радость мотателя - Ш25х80 :shock:

Михаил К. Proficient

Михаил К.

Posted
Posted (edited)



Что это за железо такое у вас за 2 с лишним тыс ?

Я недавно покупал 3425 0.08 мм (по памяти) меньше чем за полторы тыс/кг.





Edited by Ollleg
корректировка
  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted
10 часов назад, Михаил К. сказал:



Мы, Николай Второй, повелеть изволили...

На АП был один ...

Михаил, успокойтесь, не стоит так рефлексировать, я вам не конкурент. Молча радуюсь за ваш тор о 36 квадратах с мю в 80тыс. при 1,25Тл и всё это счастье при всего-то 12 А/м, с копейками. Супер железо(сплав?)



На второй странице вы писАли про тор с 5мА хх и активным в пару Ом, оттуда и пошла беседа. Это не те 5мА, которые вы якобы подали на первички тора и ш силовика, и показали насколько тор меньше намагнитится,  вместо подачи одинакового напряжения, скажем 10-20мВ...

Пойду я, матчасть поучу, по вашему доброму совету:)

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
8 часов назад, Xрюн222 сказал:

Наглядные осциллограммы есть про то, какие  в "шихте"  немыслимые искажения тока намагничивания?

Наглядные осциллограммы есть про то, какие  в "шихте"  немыслимые искажения тока намагничивания?

Знаете. что уже давно на мощных шихтованых трансах стыки листов косые ? Пластины т.е. на стыках режут под углом сорок пять градусов именно, чтобы уменьшить размеры участков где направление потока не совпадает с направлениями проката.

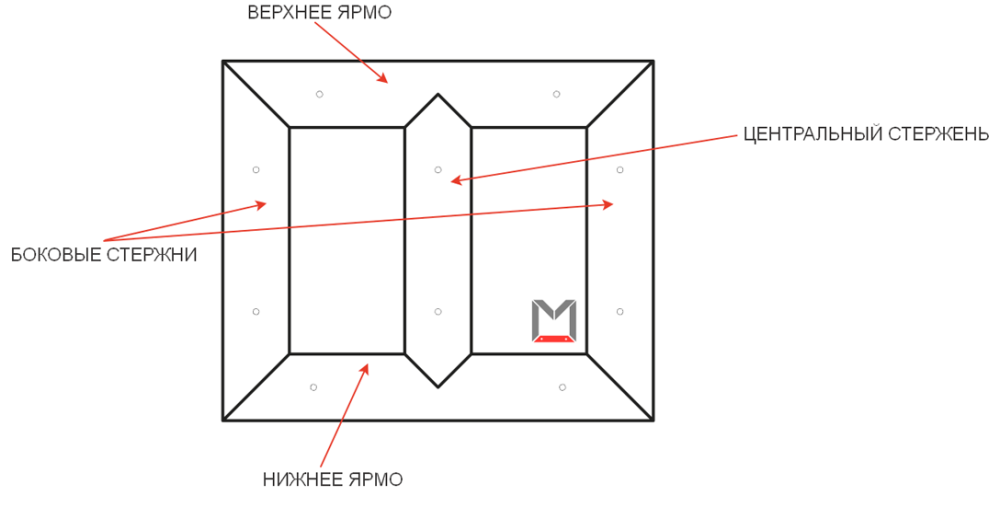

Надо не осцилограммы смотреть, а спектрограммы. Выглядят эти потери как взбрыки на гармониках основной частоты.image.thumb.png.27e3d776c8532e17bc97d7642287c7f4.png



  • Like (+1) 2
немой Community Regular

немой

Posted
Posted
24 минуты назад, Михаил К. сказал:

Знаете. что уже давно на мощных шихтованых трансах стыки листов косые ? Пластины т.е. на стыках режут под углом сорок пять градусов именно, чтобы уменьшить размеры участков где направление потока не совпадает с направлениями проката.

Наверно и фото покажите что сами разбирали ....



7 часов назад, Sergio сказал:

Да есть много способов, но нам они зачем в трансформаторе накала прямонакальных ламп?

И так в полубред дались, совсем-то уж бредятничать?

Продолжаете упорствовать ...  Бггггг...:smile-03:

Ну да ладно .... продолжайте делать накальные сетевые трансы с зазором ......:smile-33:

Михаил К. Proficient

Михаил К.

Posted
Posted
47 минут назад, Алексей сказал:

Михаил, успокойтесь, не стоит так рефлексировать, я вам не конкурент. Молча радуюсь за ваш тор о 36 квадратах с мю в 80тыс. при 1,25Тл и всё это счастье при всего-то 12 А/м, с копейками. Супер железо(сплав?)



На второй странице вы писАли про тор с 5мА хх и активным в пару Ом, оттуда и пошла беседа. Это не те 5мА, которые вы якобы подали на первички тора и ш силовика, и показали насколько тор меньше намагнитится,  вместо подачи одинакового напряжения, скажем 10-20мВ...

Пойду я, матчасть поучу, по вашему доброму совету:)

Я/мы не понимаю про что вы пишете. Какой то мутный поток сознания ...

Там все расписано и на картинке и в тексте.

Магнитопровод 125х75х40 мм, 92 шпули, 2 оборота раскладка по часовой, два- против. Итого 4 слоя. Шаг раскладки 1300+15 на слой.

И 930 витков и ток ХХ=5.8 мА.

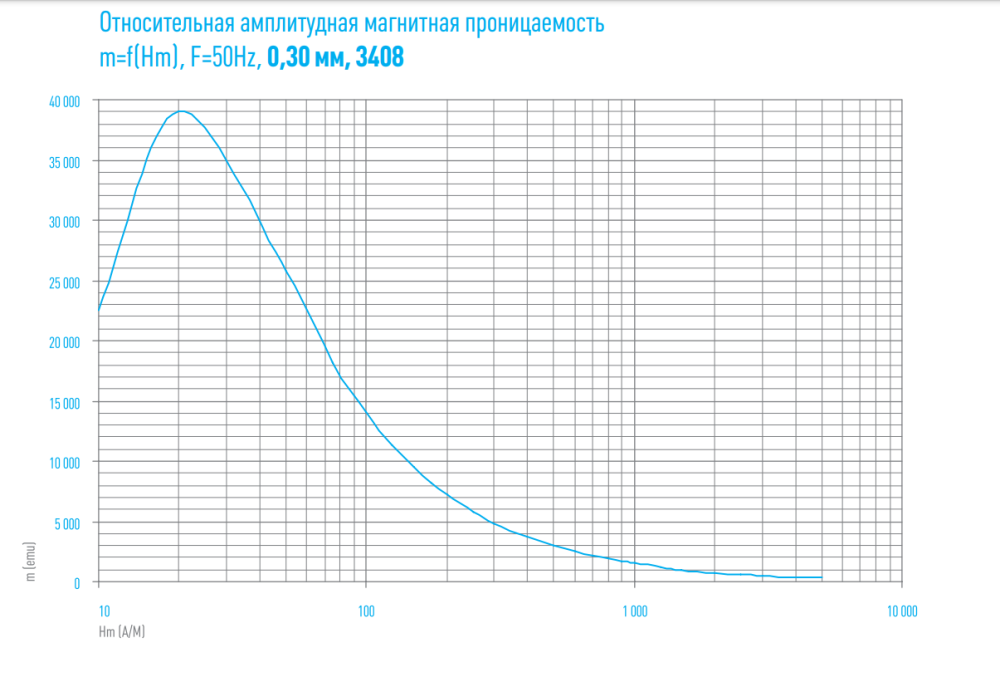

Подставив это все в известные формулы получаем мю=36.5 тыс и индуктивность 126 Гн.

Вот фото со стр 2, вот картинка на обычную сталь 3408.


3408 1.png

Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
50 минут назад, Михаил К. сказал:

Выглядят эти потери как взбрыки на гармониках основной частоты.

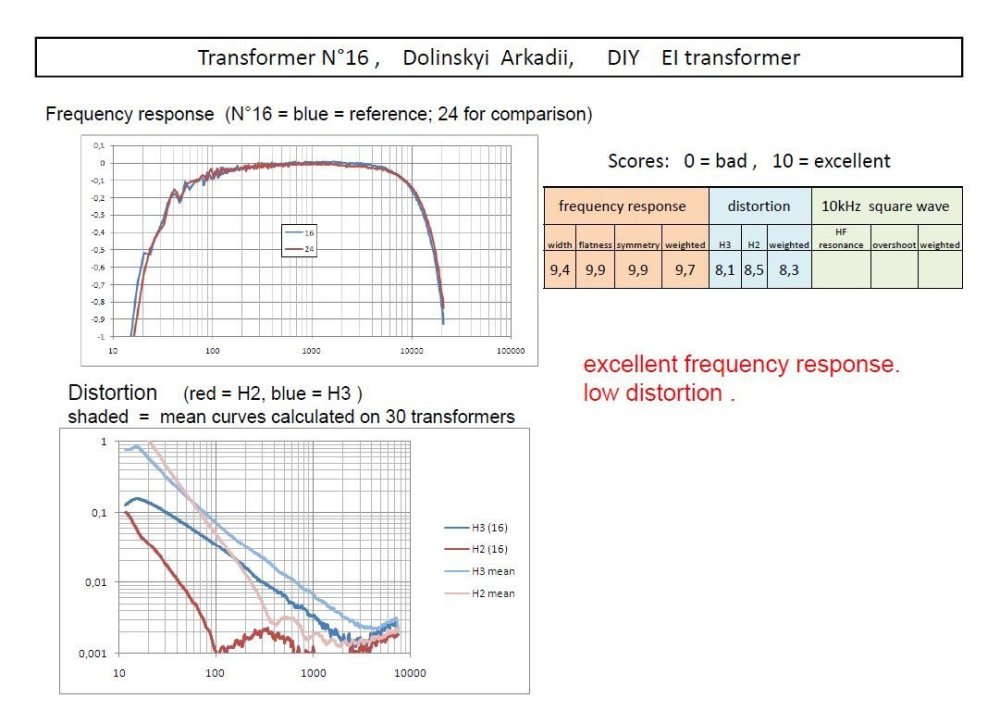

Можете показать, в каком месте ""взбрыки" у трансформаторов А.Долинского на штампованном М6?

Буфер обмена-1.jpg

Буфер обмена-2.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

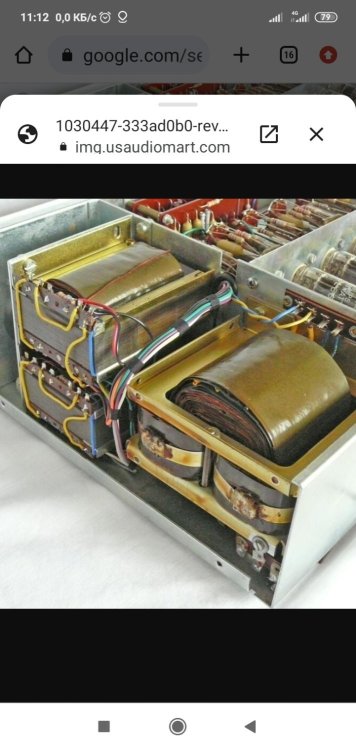

Вопрос к крупнейшим спецам по "шихте" - как так получилось в усилителе от известной фирмы, силовик такая красота на витом железе, а на выходники хиендные сэкономили прям позорно?! Сделали из шихты динамной?! :shock:
