Xрюн222 Mentor

Xрюн222

Posted
Posted
19 минут назад, Zampotech сказал:

Блин. Рыдаю. Выбрасывал манганиновые резисторы из корректоров К60. Именно старого (60-х годов) и именно в шелке (вискозном) А мог бы Бандербильда потеснить.

Для другой истории по работе были нужны аналогичные прецизионные и т.п., если сказать Вам цену сколько изготовитель запросил - всё равно не поверите...

  • Replies 943
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

юрий робертович
юрий робертович

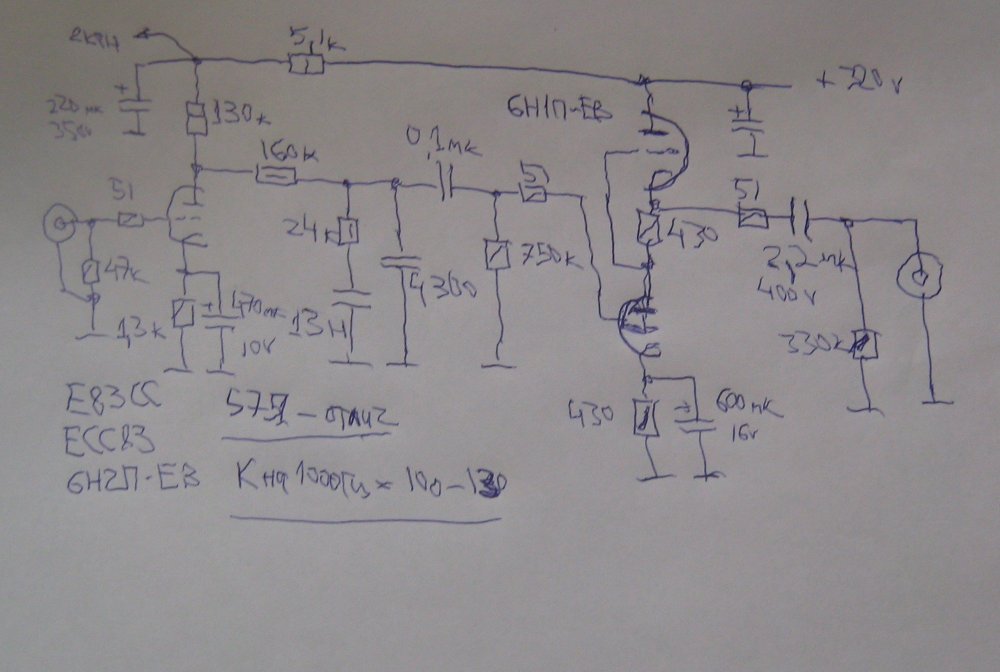

Мэтр Александр Гурский, все красиво, просто, и понятно

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

Posted Images

Alex Torres Contributor

Alex Torres

Posted
Posted
55 минут назад, Xрюн222 сказал:

Это 0.35...а 0.03 или 0.05 подороже как правило.

То было первое попавшееся. Я конечно могу поискать и 0.03,  но как-то лениво.

Хотя, вот тоже перовое попавшееся:

https://www.ebay.com/itm/115138013536?hash=item1acec2a960:g:eMMAAOSw1nRhtVAz

$43 с пересылкой за 50 грамм, считать сколько это в метрах тоже лениво, но явно не 4.

Вот Манганин ПЭШОМТ 0,05 мм 1 м - 60 рублей :)

https://prodiel.ru/manganin-peshomt-005-mm-1-m



Guest Zampotech

Guest Zampotech

Posted
Posted
37 минут назад, Xрюн222 сказал:

Для другой истории по работе были нужны аналогичные прецизионные и т.п., если сказать Вам цену сколько изготовитель запросил - всё равно не поверите...

Обнадежили. Проведу ревизию в гараже, наверняка несколько сотен манганиновых резисторов найду.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Собсно, в этом самом промдиэлкоме одно время назад по столько и запросили... Видимо, спроса не было, ажиотажного...

Xрюн222 Mentor

Xрюн222

Posted
Posted
7 минут назад, Zampotech сказал:

Обнадежили. Проведу ревизию в гараже, наверняка несколько сотен манганиновых резисторов найду.

Ну да, выпустите партию корректоров "Эксклюзив".

Был же Пионер Эксклюзив, будет Зампотех Эксклюзив, почему нет.

Guest Zampotech

Guest Zampotech

Posted
Posted
4 минуты назад, Xрюн222 сказал:

Ну да, выпустите партию корректоров "Эксклюзив".

Не, самокрутки кондеров и резисторов  это не мое.

Манганин использую для других целей



Nittis Local

Nittis

Posted
Posted

Пара конденсаторов "самомотышей". Прошу простить не вспомню номинал.
На работе еще парочка иной конструкции.

С уважением, Nittis


  • Like (+1) 4
ВКН Local

ВКН

Posted
Posted

Резистор состоит из двух катушек. Половины намотаны в разные стороны. Я такие резисторы тоже мотал.

Nittis Local

Nittis

Posted
Posted

Так не бифиляром и намотано:smile-06: Ну а если серьёзно - руки кривые. Тут одиночный провод норовит петлевать, а с двумя и подавно сладу нет.
С уважением, Nittis

Ниже конденсаторы иной конструкции. Основание диаметром 19mm, высота27mm.



  • Like (+1) 1
  • 2 weeks later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

Это не хорошо и не плохо. Больше зависит от конкретики исполнения и различных "сторонних обстоятельств". А также, кстати, в некоторых случаях - от неких многолетних привычек "пациентов" :) и их настроек ухо-ГМ.

  • Like (+1) 2
maximka Local

maximka

Posted
Posted

Добрый день, посоветуйте пожалуйста схемку RIAA, 2 каскада на октальных, без всяких диодов в катоде и батареек, хочу собрать другу винилолюбителю в подарок

alss Proficient

alss

Posted
Posted

На этом сайте
http://hiend.borda.ru/
представлена коллекция разработок Сергея Торопова.
Еще посоветую обратить внимание на "Гусь-Хрустальный" от одесской подпольной лаболатории (на 6Г2).

Stan Marsh Mentor

Stan Marsh

Posted
Posted
8 минут назад, Xрюн222 сказал:

Аксакалы говорят - ООС убивает звук на корнЮ.

Аксакалов надо пороть саксаулом! Непременно! До просветления в мозгах.

sova Local

sova

Posted
Posted

Убивать так сразу может не убивают. Но свое видимо  вносит, на лампах  терпимо бывает иногда.

На транзисторах, то ли эта ООС,  то ли что прочее- о вот отчего сам феномен транзисторного звучания, зажатости и натужности ?

Отключение ООС в транзисторном ресивере, дало более свободный и незажатый звук, хотя грязи в звуке несколько прибавалиось. Срвавннение с ООС ным усиолителм-несомтряна чисты звук, ООС ный слушать скучно.

В некоторых фабричных усилителях ,   можно регулировать глубину ООС вплоть до отключения, кто имел опыт прослушки -что при этом меняется?
