Recommended Posts

Posted (edited)

Да, на 6н3п (о недооценке её звуковых качеств писал, по-моему, ЮАМ). Небольшое изменение схемы - катодные цепи выходных ламп объединены (лампы подобраны в пары), т.е. один резистор плюс шунтирующий конденсатор).

Edited by Сергей Ал.
  • 3 months later...
  • Replies 777
  • Created
  • Last Reply

Top Posters In This Topic

Posted

 Какое сопротивление будет у резисторов R12 и R13 если применить фиксированное смещение в выходном каскаде?
С уважением, Nittis

Posted
5 часов назад, Nittis сказал:

R12 и R13 если применить фиксированное смещение в выходном каскаде...

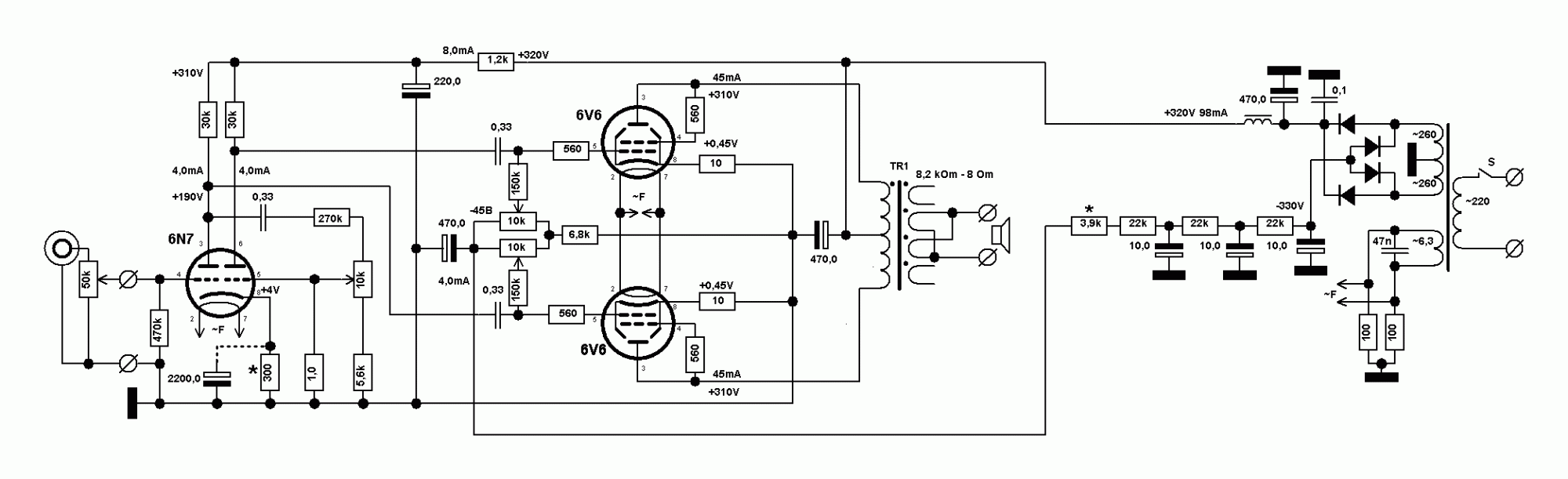

Не думаю, что эти значения критичны. Ниже, например, схема с фиксированным смещением, которую приводил А.Резвой:

6V6-6н7с (Резвой).gif

  • Like (+1) 1
  • Thanks (+1) 1
  • 1 month later...
Posted
В 21.09.2022 в 10:01, Сергей Ал. сказал:

Не думаю, что эти значения критичны. Ниже, например, схема с фиксированным смещением, которую приводил А.Резвой:

6V6-6н7с (Резвой).gif

Резвой - крутой разработчик, но триодное включение   6П6С с Ri-2,5к и нагрузкой  Ra-2,05к, двухтакт Raа-8,2к -  диссонанс, однако....


  • Like (+1) 1
Posted
В 28.10.2022 в 01:45, Sohey сказал:

...двухтакт Raа-8,2к -  диссонанс, однако....

Зависит от АС, звуковых предпочтений и пр. В моём усилителе (https://newaudioportal.com/topic/58-компактные-ламповые-усилители-для-компактных-аудио-систем/?do=findComment&comment=3531) 8,5 кОм с ШП - нормально.

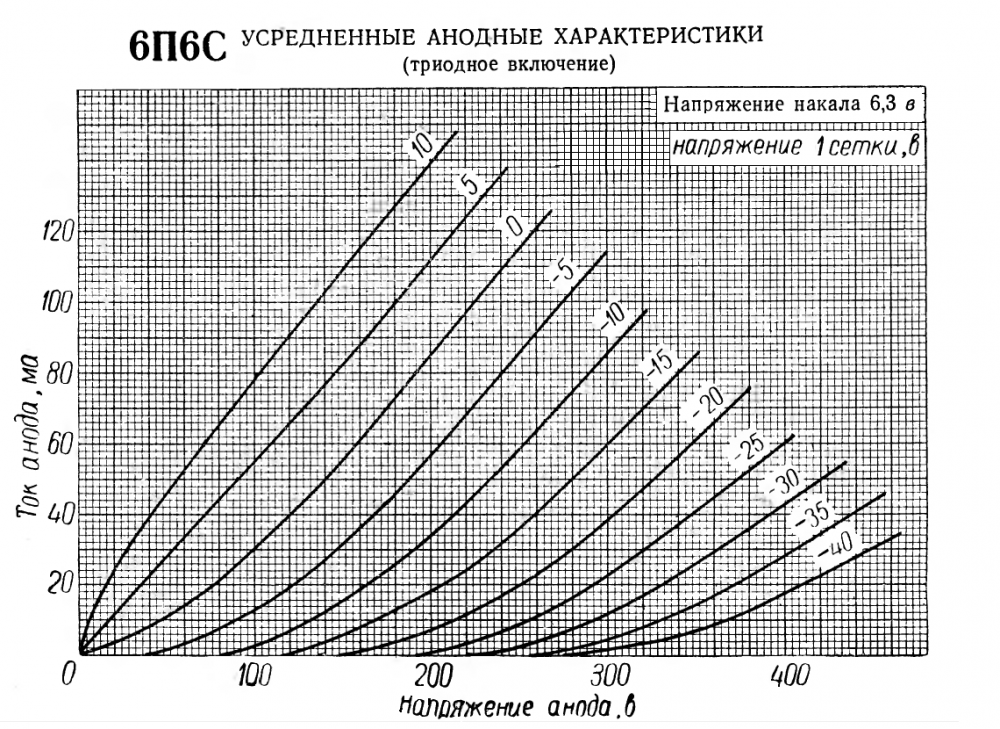

А вы оценивали по ВАХам? Или есть возможность взглянуть на фото и параметры вашего усилителя?

Какую величину Raа для 6П6С, на ваш взгляд, можно считать приемлемой?



Posted

Почему-то :leb: старательно избегают прямых и действенных решений, и даже после прямого указания на них.
Может быть потому что они не хотят понимать.
Д.Андроников(Рысь)

http://www.nehudlit.ru/books/detail1186185.html  Усилители низкой частоты на электронных лампах. Войшвилло Г. В.

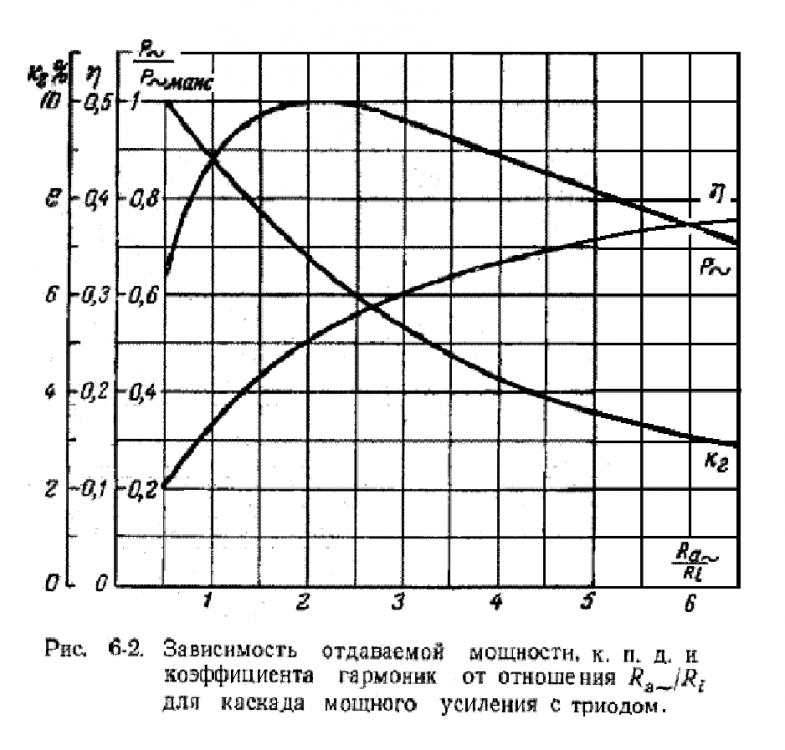

Видно, что для получения большей мощности должно быть Ra=2-2,5Ri, для снижения КНИ желательно 3 и более.




Posted
В 27.10.2022 в 23:45, Sohey сказал:

 диссонанс, однако....



С. Г. Сегаль "Самодельные усилители" 1952г. Самый первый вариант на 6П6С триодами. Не поленитесь, посчитайте приведенку описАнного выходника.

Сколько советских радиолюбителей на практике опровергли теоретический диссонанс....

Posted

Велика в нас Вера в силу и непогрешимость печатного слова, от различных книжек до журналов "Юный техник" и "Радио".   Не поленился, скачал указанную брошюру 1952г. и просчитал схему рис. 1 с карандашом. Несоответствия не только в выходном каскаде, но и драйвере, в результате этих несоответствий коэффициент усиления драйвера всего около 3,5, что чрезвычайно мало для данной схемы.   Константин, просчитайте сами  детально схему, рекомендованную вами.

Posted

Для тех, у кого с математикой мягко говоря - "так себе", можно "популярно, для дураков"  по пунктам, что в данной схеме не работает? А то принесли на ремонт очень похожие усилители. Может и возиться не стоит тогда...

Утверждение, что если   Raa=8,2к, то Ra=2,05 к - является неправильным, т.к. Ra=4,1 к, на самом деле.

  • Thanks (+1) 1
Posted

Ну, я-то эту схему делал....

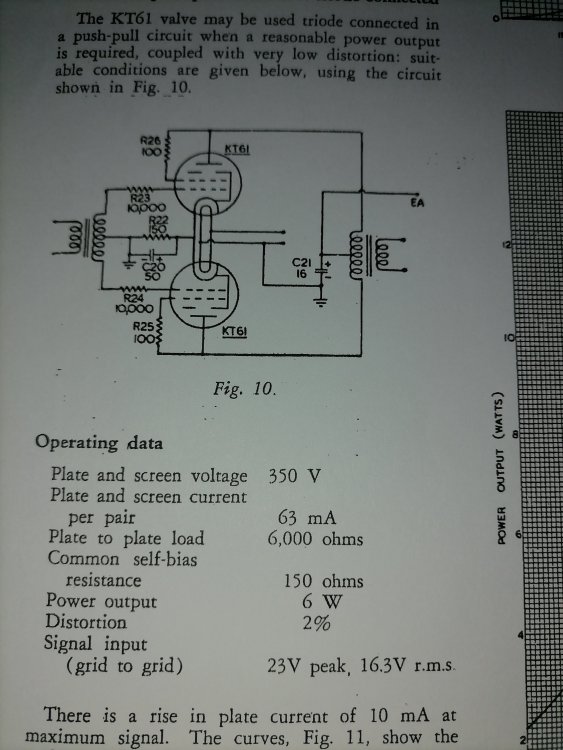

Вот фрагмент из даташита КТ61 с рекомендуемыми режимами (случайно под рукой был). Английским по белому написано самими разработчиками. Теоретики. Они наверное не учли, что КТ61 в триоде имеет усиление 30 при крутизне около 10.


Posted
35 минут назад, maximka сказал:

... Ra-1.5K (ra-a=6K)

Откуда такое соотношение? Xрюн222 выше вроде понятно написАл :smile-42:

По поводу Raa - если уж говорить о цифрах - нужно смотреть суммарный спектр на выходе (не забываем, что в выходном каскаде двухтактника чётные гармоники компенсируются, поэтому зависимость Raa от внутреннего сопротивления ламп для комфортного прослушивания немного иная, чем в однотактном каскаде). Плюс не стоит забывать о вкладе предварительных каскадов, фазоинвертора и АС.

Posted

Ещё раз (т.е. третий на сегодня :)) - если Raa = 6 ком, то Ra= 3 ком.

Кстати, вопрос к экспертам - "семья и школа(в т.ч. высшая) " при участии Бессонова, Шебеса и прочих классиков ТОЭ, учат нас, что максимум мощности  передаётся в нагрузку при Ri  = R нагр, а Кризе, Цыкин и Термен - что при R нагр = 2Ri для триода.  Вроде как неувязочка аж в 2 раза?! :smile-57:

Posted

Никита попутался я, Ra-a триодного в классе А будет 3к на плечо

Эта пентод класс в и тд зависимость квадратична, а в триоде общее raa по коэффициенту уменьшается в двое,

Guest Моя совесть
Posted

Бессонова, Шебеса и прочих, поддерживает Кризе..image.png.027c93f45c55e25fbc8d581033bbccd5.png

Posted
7 часов назад, maximka сказал:

 Ra-a триодного в классе А будет 3к на плечо

Эта пентод класс в и тд зависимость квадратична, а в триоде общее raa по коэффициенту уменьшается в двое,

Разве зависит триод или пентод стоит, считая приведенку АС к лампе ?:)) Вообще не имеет значени что стоит триод , пентод,  или иное :)

А вот класс А или Б , имеет значение, так как сигнал идет или по одному плечу,  поочередно,  или по обеим одновременно,  параллельно.

  • Like (+1) 2
Posted
7 часов назад, Xрюн222 сказал:

Вроде как неувязочка аж в 2 раза?! :smile-57:

Правы оба, и Энгельс, и Каутский.

657262244_1.png.0574a7f6c59a666943ed79986425e722.png599137949_2.png.15d11735612074cf6a7466ac919ad794.png

После фразы "...напряжения возбуждения Umg." следует выдохнуть, ибо там пропущено примерно столько, сколько пропущено после фразы "И немедленно выпил..."  в главе "Серп и Молот - Карачарово" поэмы Москва-Петушки. То есть довольно много. Так первая часть про альфу 1, а вторая - про альфу 2.

Posted

Пример от Манакова

Пример, Rн=8 Ом:
Имеем двухтактный трансформатор с общим коэффициентом трансформации - 40.
Для одного плеча Ктр - 20, отсюда, квадрат Ктр - 20*20=400, Ra=400*8=3200 Ом.
Raa трансформатора 40*40*8=12800 Ом.

Для РР триодного выходного каскада работающего в кл "А", Raa за счёт шунтирующего действия ламп плеч Raa уменьшается вдвое. То есть в кл "А" Raa этого транса будет 6,4к.

В кл "АВ и "В" при работе с отсечкой анодного тока Raa=12800 Ом.
Такое же Raa при работе тетродов-пентодов при их высоком внутреннем сопротивлении, намного превышающем сопротивление нагрузки, в любом режиме.



У него Ra для пентода и класса в =Ra*4

А для триода Ra=Raa/2

Кто прав

Guest Моя совесть
Posted

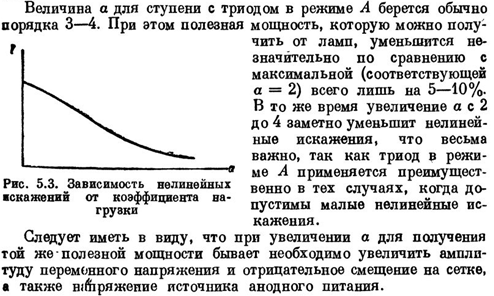

Далее Кризе пишет о том, что после 2α мощность снижается всего лишь на 5-10%.image.png.72e83d65fcf255830f14ef1fd70f3693.png

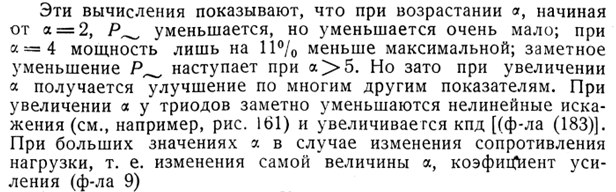

Таким образом, 1-2α коридор максимальной отдаваемой мощности, и 2α послужила официальным пределом, попав в учебники. Напрмиер у Войшвилло..image.png.4ab5634966bfaa11a66085f3661a49a3.png

Guest Моя совесть
Posted

В режиме А рабочая точка на середине линии динамической нагрузки, а в режиме В, опущена вниз на оси ординат, площади треугольников разные, в первом случае 2Ra, во 4Ra. Промежуточные положения это всякие АВ, АВ1, АВ2 и т.д.

Posted
38 минут назад, Моя совесть сказал:

В режиме А рабочая точка на середине линии динамической нагрузки, а в режиме В, опущена вниз на оси ординат, площади треугольников разные, в первом случае 2Ra, во 4Ra. Промежуточные положения это всякие АВ, АВ1, АВ2 и т.д.

.. и при фиксированном тоже?, а то ни как не разберусь
