Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

Климентий Local

Климентий

Posted
Posted
3 часа назад, sergejj2005 сказал:

Для какой чуйки акустики рассчитаны все эти малыши? От 91 ШП?

У меня 94дБ шп SONIDO. Мощности 6ф5п в триоде достаточно... Даже на половину не прибавляю.

sergejj2005 Enthusiast

sergejj2005

Posted
Posted
4 часа назад, Xрюн222 сказал:

Какие именно малыши из перечисленных в теме? Требуется уточнение.

К примеру, на 6п1п

sergejj2005 Enthusiast

sergejj2005

Posted
Posted
3 часа назад, Климентий сказал:

У меня 94дБ шп SONIDO. Мощности 6ф5п в триоде достаточно... Даже на половину не прибавляю.

Тут понятно, чуйка хорошая.





Xрюн222 Mentor

Xрюн222

Posted
Posted
3 часа назад, sergejj2005 сказал:

К примеру, на 6п1п

6п1п по схеме "Dynaco-ULF edition", точнее, другой такой же, на 6ф3п, "кубик с синими", работает даже с 83-84 дБ компактными 2-полосками  на "ура!!!" и даже лучше. Он, кубик, под такие конкретные и создавался. Не всякий "взрослый" и "пафосный", типовой удифильный SE задохлик, так сыграет.

  • Like (+1) 1
  • Thanks (+1) 1
Sergio Proficient

Sergio

Posted
Posted
28 минут назад, Xрюн222 сказал:

6п1п по схеме "Dynaco-ULF edition", точнее, другой такой же, на 6ф3п, "кубик с синими", работает даже с 83-84 дБ компактными 2-полосками  на "ура!!!" и даже лучше. Он, кубик, под такие конкретные и создавался. Не всякий "взрослый" и "пафосный", типовой удифильный SE задохлик, так сыграет.

6п1п на самом деле хороши в плане звука?

Читал хорошие отзывы, но у самого пока руки до них не дошли.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
33 минуты назад, Sergio сказал:

6п1п на самом деле хороши в плане звука?

Про хорошесть тех или иных ламп лучше особо не распространяться, гешефтмахеры тоже читают наш форум.

  • Like (+1) 1
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
2 часа назад, Xрюн222 сказал:

6п1п по схеме "Dynaco-ULF edition", точнее, другой такой же, на 6ф3п, "кубик с синими", работает даже с 83-84 дБ компактными 2-полосками  на "ура!!!" и даже лучше. Он, кубик, под такие конкретные и создавался. Не всякий "взрослый" и "пафосный", типовой удифильный SE задохлик, так сыграет.

Никита, а выверенную схему покАжите?)

sergejj2005 Enthusiast

sergejj2005

Posted
Posted
14 минут назад, Xрюн222 сказал:

Так вроде прям на первой странице форума она и имеется.

Про Синий кубик я)

Xрюн222 Mentor

Xрюн222

Posted
Posted

Схему дополнительного резистивного каскада усиления (с общим катодом) на 76 и т.п.лампе синего цвета категорически запретил выкладывать владелец данного усилителя... :dntknw:

  • Круто (+1) 1
Карта Proficient

Карта

Posted
Posted
В 09.07.2023 в 18:49, Климентий сказал:

Неспеша накидал сегодня 3D модель моноблока

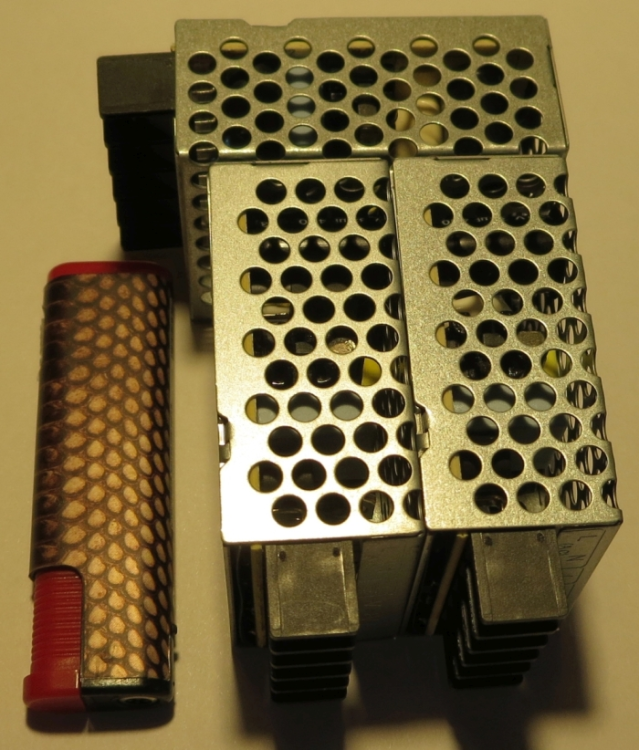

Неспеша накидал (буквально) вчера имп. БП нового усилителя.

Фото сейчас сделаю.

Слева зажигалка.




  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted
В 11.07.2023 в 09:25, sergejj2005 сказал:

Для какой чуйки акустики рассчитаны все эти малыши? От 91 ШП?

Тишина как на кладбище...

Я - для ширика 95 (100) дБ.

  • Thanks (+1) 1
sergejj2005 Enthusiast

sergejj2005

Posted
Posted
17 часов назад, sergejj2005 сказал:



У меня отлично справляется усилитель Шалина из "трёх деталей" на ШП акустику 93.5 дБ.

Но тут ведь обсуждаются "малыши" вовсе не малыши, по сути полноценный маломальски мощный двухтактный усилитель, из первого сообщения темы.

По габаритам малыши, по мощности - не малыши.

Карта Proficient

Карта

Posted
Posted
23 часа назад, Карта сказал:

Я - для ширика 95 (100) дБ

Купил 4 шт., успел.

Цена была чуть меньше 2500 р./шт.

Сейчас, наверно, 3000.

  • 2 weeks later...
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Всем здравствуйте.

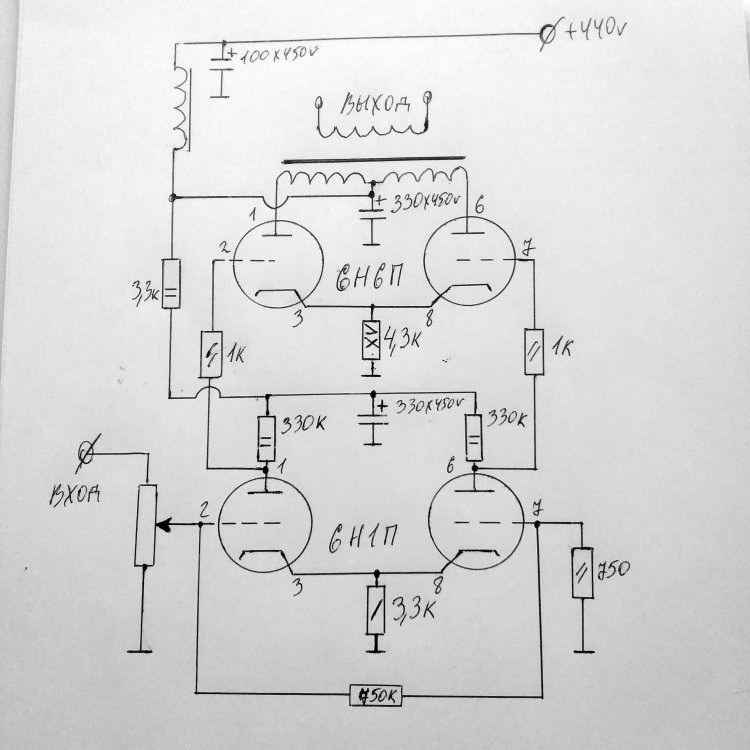

Вчера замакетил один канал PP на 6Н1П и 6Н6П аля лофтин. 4 балона на стерео вариант. Вроде неплохо отыгрывет, не успел толком послушать, уже поздно было. Надо делать два канала и слушать. Raa выходного трансформатора 12К, при нагрузке 6 Ом. Буду признателен если укажите кто-что сделал бы по другому.

PS: на 7 вывод, так же ставил конденсатор 1мкф, вместо резистора на 750 Ом, разницы не услышал. Вернул резистор обратно, пригодится, сюда можно ввести и небольшую обратную связь, усиления хватает.

С уважением Евгений


  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
54 минуты назад, юрий робертович сказал:

Поменял Rа и Rк у 6н1п в 5-10 раз меньше

С этим резистором на каждой половинке 7.5 мА. Если и уменьшить, то до 2.7к, больше нельзя. Raa выходного трансформатора, да можно и меньше в два раза. Я поставил какой был у меня под рукой. Хотя Ra 6к для одного плеча, не так уж сильно много. Альфа нам в помощь. Ra анодного резистора, да завышено, а что в этом плохого? На анодах ламп под 200 вольт, токи тоже в порядке. У меня же не классическая схема, вот такие анодные резисторы и приходится тулить. Наверное лофтин можно собрать с резисторами 47к в аноде, но я не знаю как, может Вы знаете?

Dolboyacher Local

Dolboyacher

Posted
Posted

Евгений, если Ea первого каскада получается примерно 430-435В, на анодах 6н1п , как пишите, получается около 200В, т.е. получается на Ra падает 430-200=230В, тогда ток 6н1п получается 230\330= 0.7мА .  Вы же пишете , что по 7.5мА, что-то тут не сходится, с порядком нет ошибки?

Rezvoy Local

Rezvoy

Posted
Posted

Объясните, чего-то не понимаю: ток через половину 6Н1П больше 1,3 мА (если Ri=0) не может течь, если только через цепь сетки 6Н6П?! И вообще - как оно работает всё?
