Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.

W_L
W_L

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
49 минут назад, CHEL_EV сказал:

Мне ближе концепция всё внутри корпуса а лампы снаружи.

Корпус получается как кирпич, кургузый, некрасивый.



36 минут назад, Владимир-П сказал:

как алюминиевые колпаки?

Что как?:smile-11: В принципе - норм, а на фото - колхоз: разные закругления смотрятся неважно.



Кстати: заказал декоративные накладки из дерева, столяр обещал через пару - тройку дней сделать образец. Прикидочный - из ёлки, окончательный предполагается дубовый.

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, BAA сказал:

Это возможно.
Трансы мои с мощностью от десятков ватт до полутора мегаватт на частотах до единиц мегагерц вполне себе в промышленности работают, сотнями, если не тысячами. И что такое магнитострикция, поля рассеяния, призводимые оными звуки, экранирование и изоляция вполне интимно мне знакомо. Если звуковой(сетевой) трансформатор работает по другому принципу, то тогда предмета спора нет и я удаляляюсь, с извинениями.

Как в промышленности силовые трансы работают , мне известно ещё с советских предприятий -  не тихо (мягко выражаясь) и без кожухов , но какое они имеют отношение к аудиоприложению?  Ответ -  практически , никакого .   Поэтому мои поздравления насчёт принципов, но вот практически -  интересно учиться у реальных аудиопрактиков (на примере реальных дивайсов) , которые учитывают , что в домашних условиях критерий шума силового трансформатора вообще возрастает сильно и возникают чисто инженерные требования по их минимизации .

р.с. В идеале , силового трансформатора для аудио вообще не должно быть слышно -  особенно под нагрузкой.

  • Like (+1) 1
  • Круто (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

IMG_1050ел156 моноблок.JPGЯ уже писал, у меня с такой компоновкой проблема в зазорах между колпаками. Пыль и трудно удаляемая.

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, alex2203 сказал:

IMG_1050ел156 моноблок.JPGЯ уже писал, у меня с такой компоновкой проблема в зазорах между колпаками. Пыль и трудно удаляемая.

Обычно продувают пылесосом , у меня поверхность металлик под лаком , поэтому пыли не за что особо зацепиться.  Второй вариант -  мебельные метелки (обычно цвета радуги ) , которые пролазят в любые узкие и длинные щели . Третий вариант (ваще...) - влажную салфетку протаскиваешь подкалиберной деревянной палочкой...     Четвертый вариант , как на фото выше -просто забить, просто не видно .

Михаил SM Local

Михаил SM

Posted
Posted
1 минуту назад, Владимир-П сказал:

На мой вкус декоративные накладки из бука смотрятся интереснее, чем дубовые.

Мой выбор - махагон дерево или орех .

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

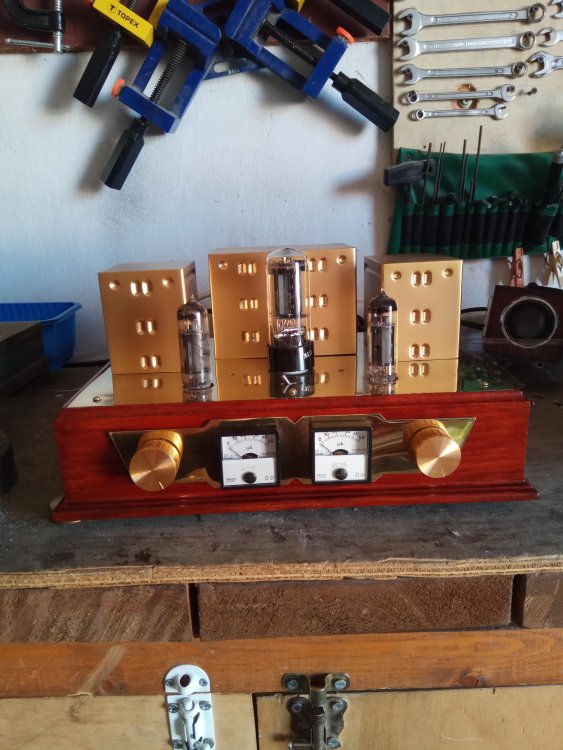

Просто надоело 2 раза в неделю выметать. Бук с морилкой, только на фото почему то красный фактически ближе темному красному дереву.IMG_20190516_153250.thumb.jpg.0a219fba1a0bb2dcce857fd797d803ca.jpg

  • Like (+1) 1
Den101 Proficient

Den101

Posted
Posted

Хороши ещё полностью закрытые корпусы, но с решетчатыми стенками, навроде как в гитарных комбиках - охлаждение хорошее, лампы видно и они в безопасности. А самое главное - в безопасности дети и кошки. Но, кхм, в мире высокого аудио такое немодно, да...

А если по теме, вариант Стаса вполне неплох, даже и без деревянных накладок, но я всё же за Т-образный кожух - может и не соответствует "аудио высокого уровня", зато мощно и "по-молодежному".

  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted
2 часа назад, alex2203 сказал:

Просто надоело 2 раза в неделю выметать. Бук с морилкой, только на фото почему то красный фактически ближе темному красному дереву.IMG_20190516_153250.thumb.jpg.0a219fba1a0bb2dcce857fd797d803ca.jpg

Пара брусочков черного поролона, как вставка , решит вопрос с пылью. :)

Фломастер Local

Фломастер

Posted
Posted
16 часов назад, Владимир-П сказал:

Конечно не в тему, а как алюминиевые колпаки?

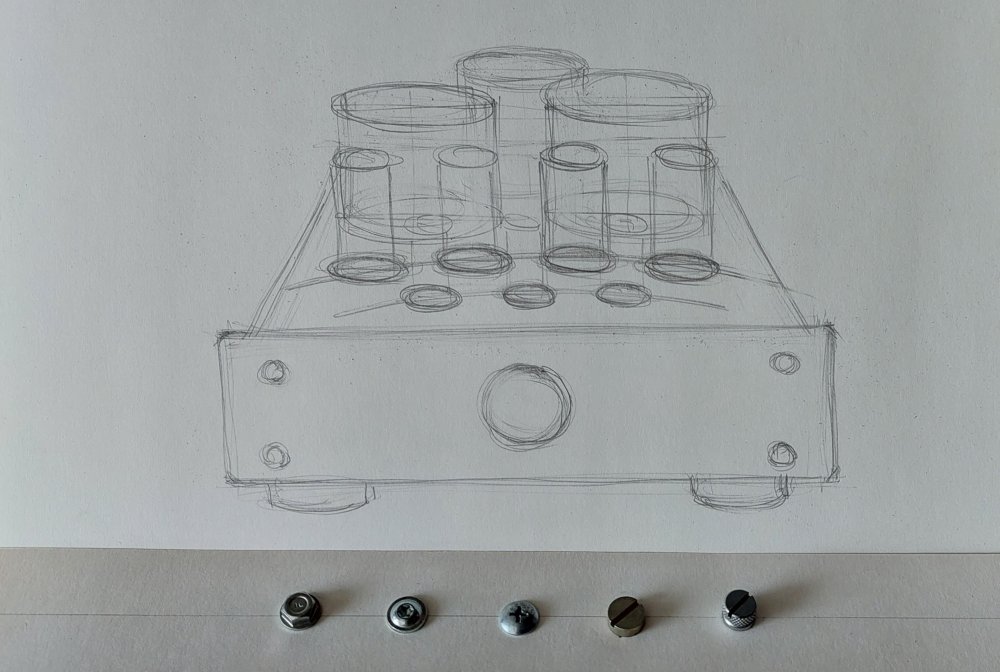

  Радиус закругления колпаков расположенных на переднем плане великоват и не гармонирует с подчеркнуто  прямоугольным корпусом.  Сгладить это противоречие можно слегка скруглив R 2-3мм острые кая передней панели.  Исполнение фронтального крепежа, не найдено, нет ощущения надежности.  Здесь лучше увеличить толщину панели и углубить винты, либо подобрать другие головки винтов.   Как вариант, винты могут одновременно крепить расположенные спереди ручки/дужки.  Расположенные по дуге лампы выходного каскада хорошо сочетаются с круглыми колпаками, я считаю расположение входных/мелких, должно быть аналогичным, удлинив, если необходимо ось потенциометра.  Весьма заметные маленькие винтики ламповых панелек, тоже должны располагаться на образующей дуге и ее поддерживать.  Желательно применить основательные цилиндрические ножки.

  В целом вполне приличная конструкция.


alex2203 Proficient

alex2203

Posted
Posted

Что-то все мы влезли не в тему, но если автор топика и модератор по совместительству сочтет лояльным или удалит, или перенесет

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
3 часа назад, Den101 сказал:

Т-образный кожух

Запросто. По технологическим причинам он обойдётся дороже трёх отдельных, но это не проблема.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
2 часа назад, Фломастер сказал:

Сгладить это противоречие можно слегка скруглив R 2-3мм острые кая передней панели.

Цитата

Я с детства не любил овал!

Я с детства угол рисовал!

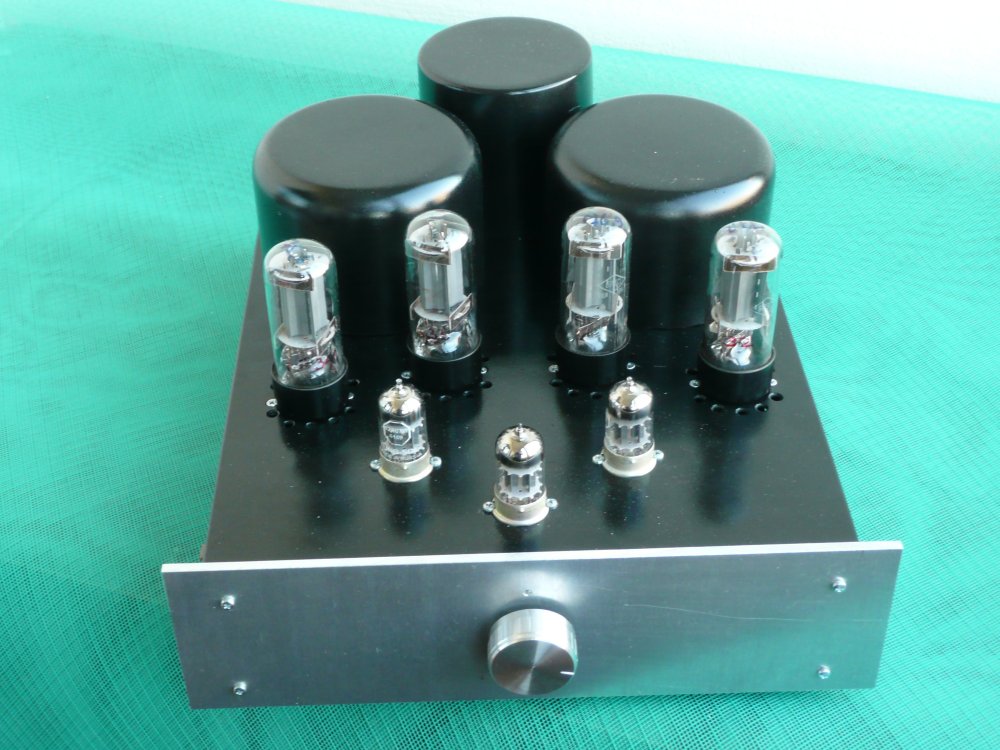

Но закруглять надо. Примерно вот так. Корпус ФК:


  • Like (+1) 2
Карабасс Proficient

Карабасс

Posted
Posted
В 01.07.2023 в 21:11, alex2203 сказал:

IMG_1050ел156 моноблок.JPGЯ уже писал, у меня с такой компоновкой проблема в зазорах между колпаками. Пыль и трудно удаляемая.

Так тут кроме пыли у конструктора видимо проблемы с самой покраской колпаков было и не только! Даже шильдик танго не выравнивает ситуацию? это не говоря уже о торчащих, как голые истуканы позорные банки с гайками, разные панельки, выключатели со старого троллейбуса и надписи авторучкой.

Хорошо, что афтор не забыл увековечится на своей поделке

  • Hmm... (-1) 1
alex2203 Proficient

alex2203

Posted
Posted

Мне нравится, красиво, но на мой взгляд немного мрачновато, может-быть добавить что-нибудь веселенького, светленького.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Есть вариант деревянной панели и ручки. Думаем над металлической, контрастной по цвету. Тоже вариант.
