SE на 6С33С

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

nepalimso Community Regular

nepalimso

Posted
Posted
14 минут назад, ДимДимыч сказал:

Сделать нормальную индуктивнось для низших нч и омическое в районе 30 Ом

Это R1 или R1+R2прив

  • Replies 602
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Владимир
Владимир

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.

W_L
W_L

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
Posted
24 минуты назад, nepalimso сказал:

Это R1 или R1+R2прив

Лучше конечно R1 +R2прив.....теоритически!

Но и с 30+30 будет очень даже хорошо. А на моё мнение так даже лучше!

Как пример Rвых будет 0,65 Ом при 1,2к приведёнки, против 0,55 с общим сопр....30 Ом.

Дэмпфактор 6...7 !  Диапазон для обеих случаев.

Зато для 30+30 с индуктивностью будет намного лучше.

кпд отличия будут возможно не более 1..1,5 %



CHEL_EV Proficient

CHEL_EV

Posted
Posted
38 минут назад, ДимДимыч сказал:

 Ну а в чём тогда проблемы?

Нет их. Сделать нормальную индуктивнось для низших нч и омическое в районе 30 Ом.

По моим расчётам выше, с проводом 0.6, получиться примерно 40 ом, что тоже неплохо. Надо мотать, пробовать.

  • Like (+1) 3
ДимДимыч Mentor

ДимДимыч

Posted
Posted

 Пробовать сложно, это не на вкус по кусочку откусывать...

Глупо такую работу не один раз делать.

Переводить провод и время.

Транс намотать не легко и один раз.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
15 минут назад, CHEL_EV сказал:

с проводом 0.6, получиться примерно 40 ом

Это сколько витков предлагается? Если 1000...1200, то активное первички Ом 30 набежит.

Кстати, завиральная идея: намотать всё проводом, скажем, 0.6 и распределить на первичку и вторичку. Помнится, кто-то такие мотал. Сколько того провода влезет? 20 слоёв с прокладками? 22?

Или слишком дикая мысль?

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
8 минут назад, ДимДимыч сказал:

Переводить провод и время.

Ага. Этого совсем не хочется. Проект некоммерческий, большие расходы не предусмотрены.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
49 минут назад, Stan Marsh сказал:

Это сколько витков предлагается? Если 1000...1200, то активное первички Ом 30 набежит.

Кстати, завиральная идея: намотать всё проводом, скажем, 0.6 и распределить на первичку и вторичку. Помнится, кто-то такие мотал. Сколько того провода влезет? 20 слоёв с прокладками? 22?

Или слишком дикая мысль?

Что то подобное у Макарова.

Вполне можно.

Шумилов тоже так мудрил пару раз.

 И я разочек делал.

  Диаметр провода и длина каркаса и т.д нужное кол...витков идеально подошли к Ктр.

А в этом вашем случае тем более не всё так строго.

BAA Master

BAA

Posted
Posted
11 minutes ago, Stan Marsh said:

Кстати, завиральная идея: намотать всё проводом, скажем, 0.6 и распределить на первичку и вторичку.

Если проходная не помешает, то вполне. Кстати если питание низкое можно без межслоевой обойтись, или 12 микрон лавсана/конденсаторной бумаги.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
35 минут назад, Stan Marsh сказал:

Это сколько витков предлагается? Если 1000...1200, то активное первички Ом 30 набежит.

Кстати, завиральная идея: намотать всё проводом, скажем, 0.6 и распределить на первичку и вторичку. Помнится, кто-то такие мотал. Сколько того провода влезет? 20 слоёв с прокладками? 22?

Или слишком дикая мысль?

Мысль здравая.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
43 минуты назад, Stan Marsh сказал:

Это сколько витков предлагается? Если 1000...1200, то активное первички Ом 30 набежит.

Кстати, завиральная идея: намотать всё проводом, скажем, 0.6 и распределить на первичку и вторичку. Помнится, кто-то такие мотал. Сколько того провода влезет? 20 слоёв с прокладками? 22?

Или слишком дикая мысль?

1800 витков первички, всего 28 слоёв 18п+10в

Весь провод 0.6

  • Thanks (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted

 Это к постам об одном диаметре на все слои.

1)Мотать легко

2)Ачх и фчх будут изумительные.

3) Вторичку одним тумблером легко коммутировать на 4 или 16 Ом.

Ну а на 8 Ом уж  другая приведёнка будет, включая на 4 Ом удвоится, на 16 соответственно пополам.

  • Thanks (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 час назад, Stan Marsh сказал:

Магнитопровод ШЛМ 40х50 | ГК «Трансвит» (transvit-m.ru)

Что-то там цены нет. Чтобы запрос им не писать, может здесь опубликуете примерную цену именно на это железо?

Может прикуплю и намотаю тогда для себя по своей схеме.

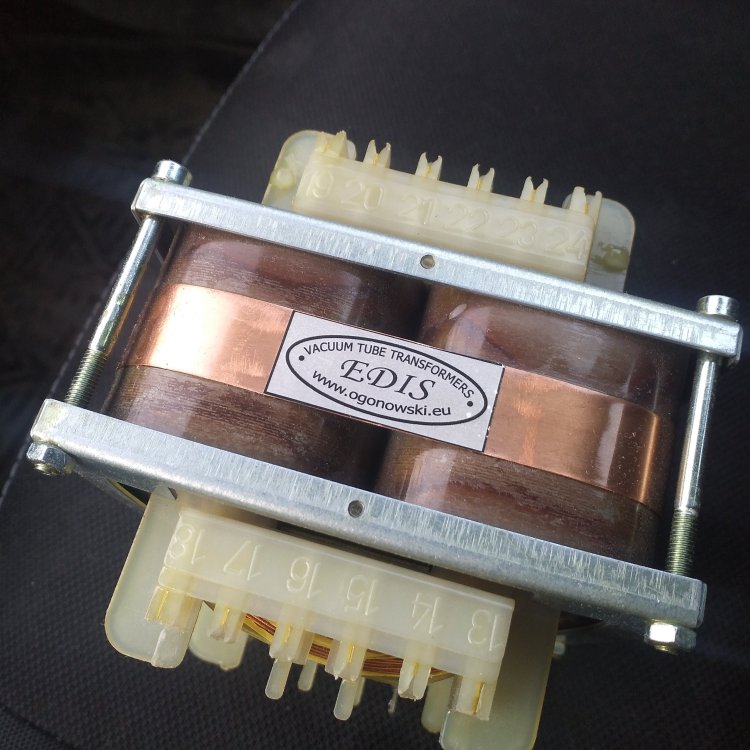

Повторюсь. Трансы фирменные у меня есть на 6С33С-В, но хочется сравнить со своими, самомотанными. Для этого фирменные и покупались. Давно не мотал, аж что-то захотелось помотать



  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
7 минут назад, CHEL_EV сказал:

Что-то там цены нет. Чтобы запрос им не писать, может здесь опубликуете примерную цену именно на это железо?

Запрос отправил, сегодня-завтра должны ответить. Если кому нужно, сообщайте. Будут и каркасы, и крепёж.

  • Thanks (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted
12 минут назад, CHEL_EV сказал:

 Давно не мотал, аж что-то захотелось помотать

Женя! А кто будет телики ремонтировать?

Или ты уже только консультируешь своих рабочих?:smile-50:

CHEL_EV Proficient

CHEL_EV

Posted
Posted
16 минут назад, ДимДимыч сказал:

Женя! А кто будет телики ремонтировать?

Или ты уже только консультируешь своих рабочих?:smile-50:

Телевизоры я ремонтирую почти каждый день, в перерывах строю дом. Но болею лампами. Вот и чешуться руки по станочку

  • Like (+1) 1
nepalimso Community Regular

nepalimso

Posted
Posted

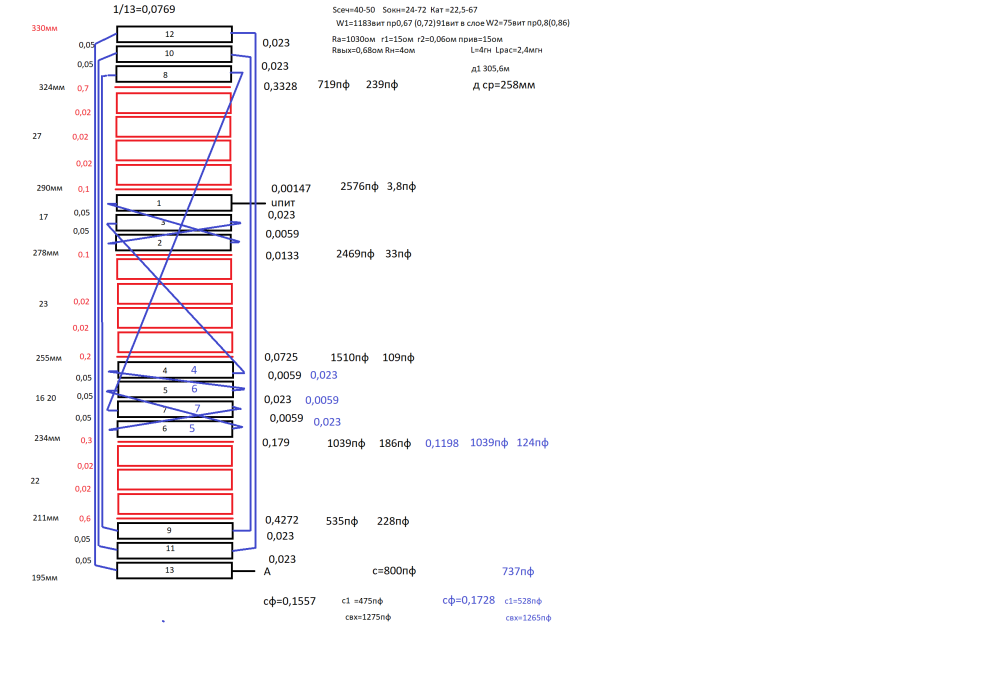

Вот набросал . Сам так не делал .


R1=15ом. r2пр=15ом.Rа=1030ом. Rн=4ом. Переменная индукция 5300Гс при 10Вт 20Гц  Lрас 2,4мгн. С1-2  около 800пф при толщине бумажной изоляции как указано на рисунке (Е =3). По высокочастотным резонансам получаться Lрас=2,4 и 800пф Хс=Хl=1,73ком fрез=114,9Кгц шунтирует резонанс Ri=145ом Rа=1030ом Rак меди=15+15=30ом сумма=1205ом

Q=1205/1732=0.6957  + входная ём тр  . Теоретически 10Кгц  чистая на больших тр работает

Что не нравиться ну очень мало витков 1183 тут дим димыч прав надо витков по больше но это уже другой тр с другими активными сопротивлениями.

  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
Posted
В 06.06.2023 в 16:50, Stan Marsh сказал:

Запрос отправил, сегодня-завтра должны ответить. Если кому нужно, сообщайте. Будут и каркасы, и крепёж.

Ответили?

А ТС не на этом железе?

Или по цене решение будет?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
6 часов назад, ДимДимыч сказал:

Ответили?

Предварительно следующее: цена одного комплекта 3000₽, это без доставки и практически в розницу. Пробуем немного поторговаться, но вряд ли удастся уронить даже процентов на 20 за счёт мелкого опта. Альтернатива - ОСМ1-0.4, часто, увы, кривой. Пока так. Если есть желающие на магнитопровод, каркасы и фурнитуру - пишите.

Rezvoy Local

Rezvoy

Posted
Posted
18 минут назад, Stan Marsh сказал:

Предварительно следующее: цена одного комплекта 3000₽, это без доставки и практически в розницу. Пробуем немного поторговаться, но вряд ли удастся уронить даже процентов на 20 за счёт мелкого опта. Альтернатива - ОСМ1-0.4, часто, увы, кривой. Пока так. Если есть желающие на магнитопровод, каркасы и фурнитуру - пишите.

Стас, а что в комплект входит?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Запланирован заказ стеклотекстолитовых каркасов и крепёжа. Со стоимостью этого ясности пока нет, контора пока рассматривает наши хотелки. Обещали сегодня-завтра. Тогда будет понятна конечная стоимость комплекта.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
57 минут назад, Stan Marsh сказал:

 Альтернатива - ОСМ1-0.4, часто, увы, кривой.

 Уточню как практик.

  ОСМ1-0,4  намного ровнее чем 0СМ1-0,25.

И хорошо ещё то, что  0,4 намного более распространены в продаже.

Я как то помню зараз купил комплект 8шт.

Чистенькие, ровненькие и не б/у.

  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, Rezvoy сказал:

Стас, а что в комплект входит?

Предварительно так : только железо - 3000₽, железо с каркасом и крепежом - 4500₽. Это за один комплект. Доставка до конечного потребителя сюда не входит. Как и намотка, разумеется. Чертёж фурнитуры чуть позже. Если кого заинтересует цена готового ТВЗ, тоже напишу чуть позже.

Повторю ещё раз: проект некоммерческий, никакого гешефта я с этого иметь не буду.
