Recommended Posts

Posted

"Чисто пентодный" - это без ООС. Буквально намедни такой закончил. Однокаскадный, однотактный, на паре 6П9 в параллель.




Posted (edited)

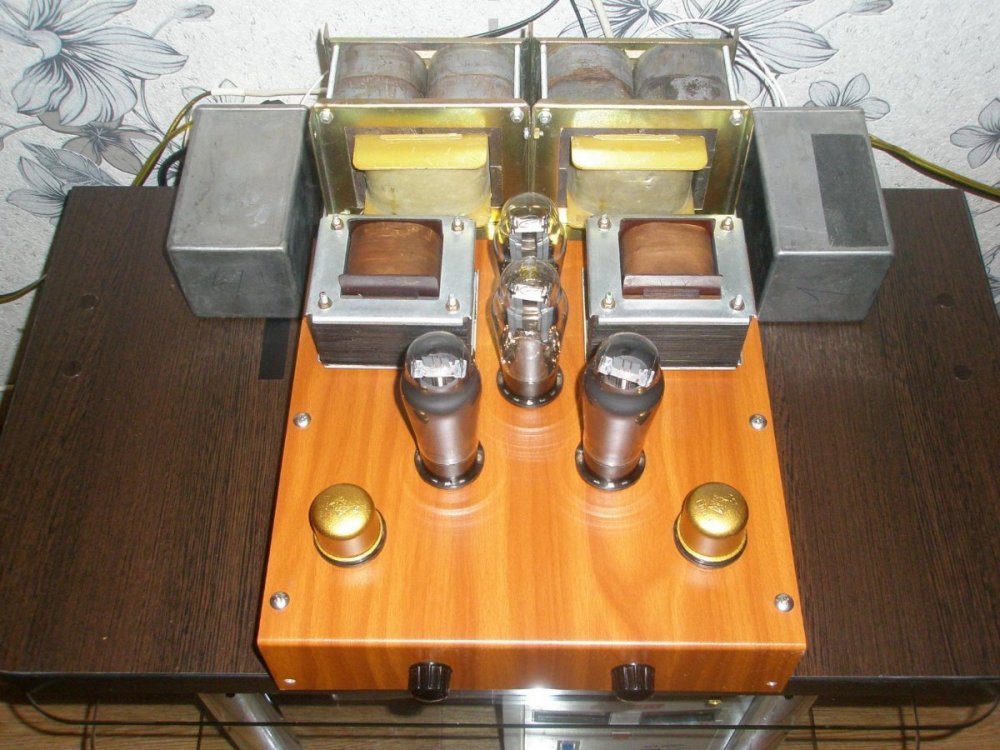

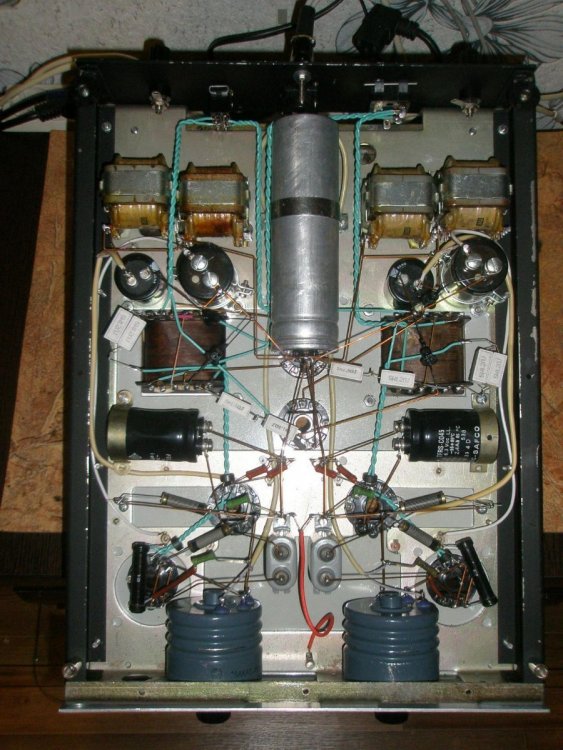

Года три назад сделал себе такой, сначала на Е81L  потом EF55, на входе ВТ174 включен автотрансформатором 1:1.5 или 1:2. Слушал на ОЯ 2Х4ГД-7+1ГД-2 достойный звук. Можно еще попробовать  E80L, EBL21, UBL21, 30A5, ХРЮН достойно о них отзывался, к сожалению послушать не удалось, я свои EBL21, UBL21 подарил КВэшнику.


Edited by Юрий_Б
Posted

Обещал немного рассказать про однокаскадный пентодный SE, выполняю.

Лет двадцать тому назад Артем Фадеев написал примерно следующее:

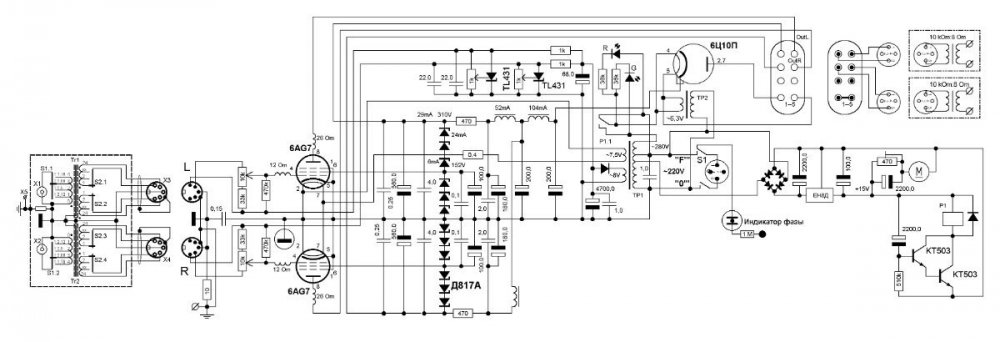

Разумеется, кружковцы, знакомые с пособием Матлина или схемами древних радио- и телеприёмников и так это знают, но идея сделать что-то этакое никак не покидает головы современных любителей. Что нужно для: некрупный ТВЗ 5кОм (для одной 6П9 нужно 10, но где его взять?), рекомендую автоматическое смещение, для него нужна пара резисторов 75...82Ома*1Вт и пара конденсаторов для их шунтирования. Выпрямитель должен давать +300В анодного и +150В для экранных сеток, тут я поступил так: взял резистор 15кОм и конденсатор, и сделал общий RC-фильтр для вторых сеток. Кстати, категорически обязательно использовать антипаразитные резисторы в первые сетки (1кОм) и во вторые (100Ом). Что ещё? Чудная (ударьте по вкусу) схема древнего ТВ, для вдохновения:

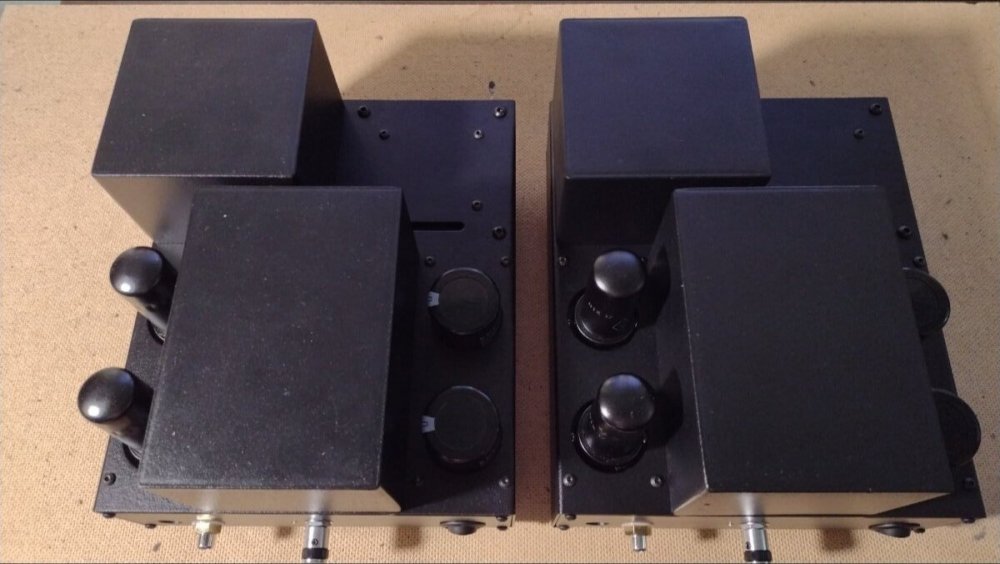

Взял с полки пару отличных корпусов от друга Ахмеда, да и собрал в них моноблоки. Картинка опять-таки для вдохновения:



МБ 6П9.jpg

  • Like (+1) 2
Posted (edited)

Коли уж такая тема, мне видится достойным кандидатом EL3010. Интереснее даже в РР с трансформаторами по входу и выходу.

Edited by Кружка
Posted (edited)

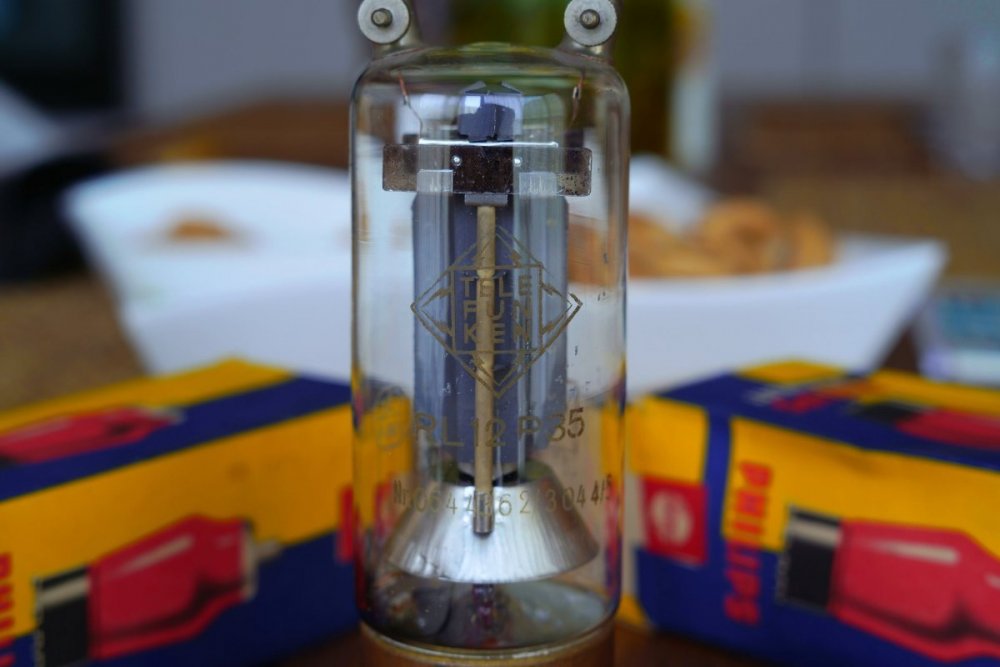

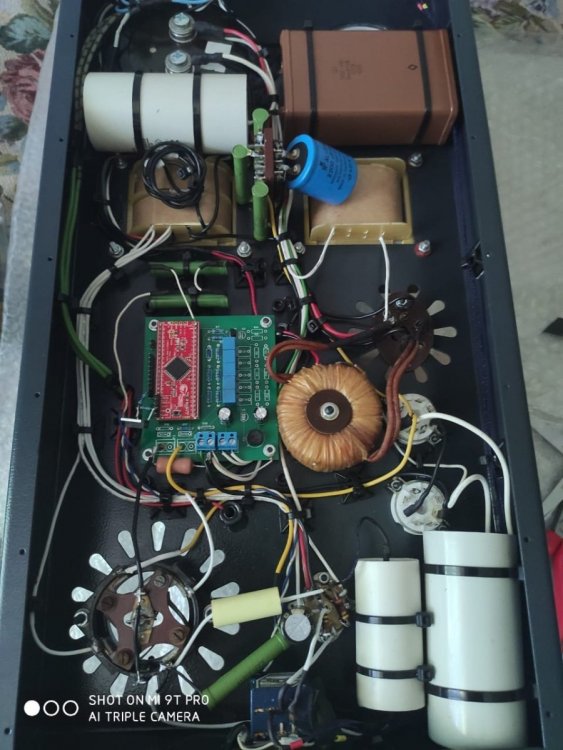

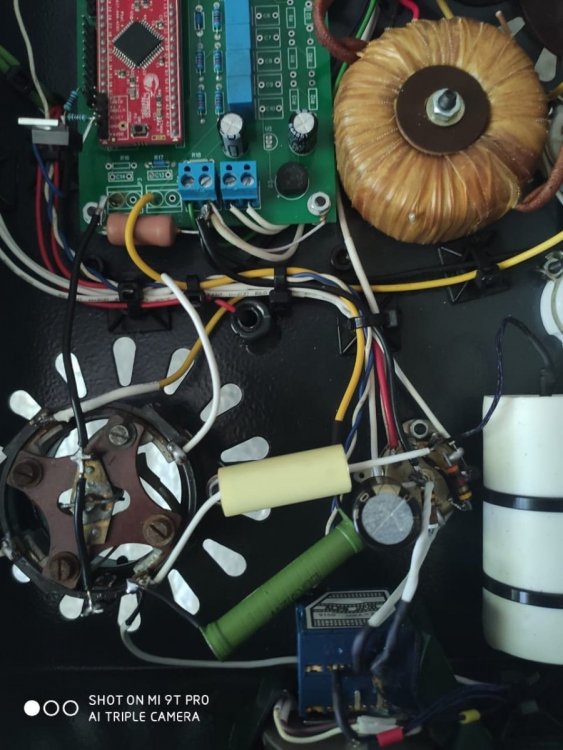

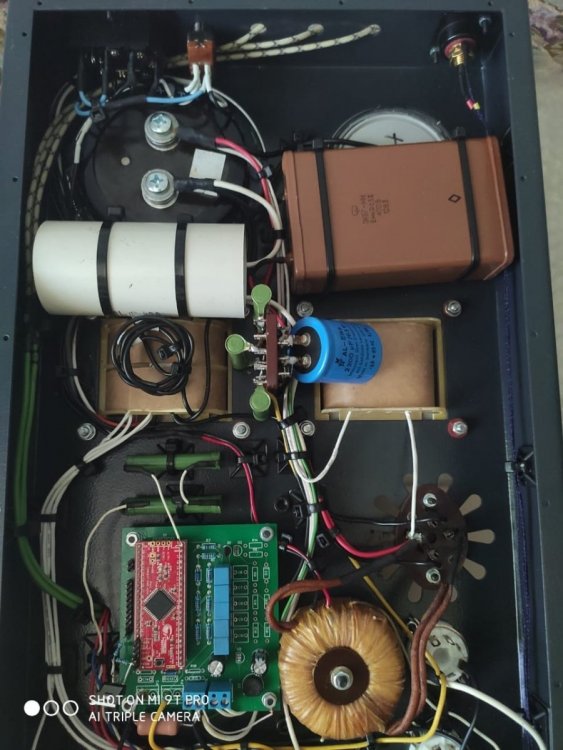

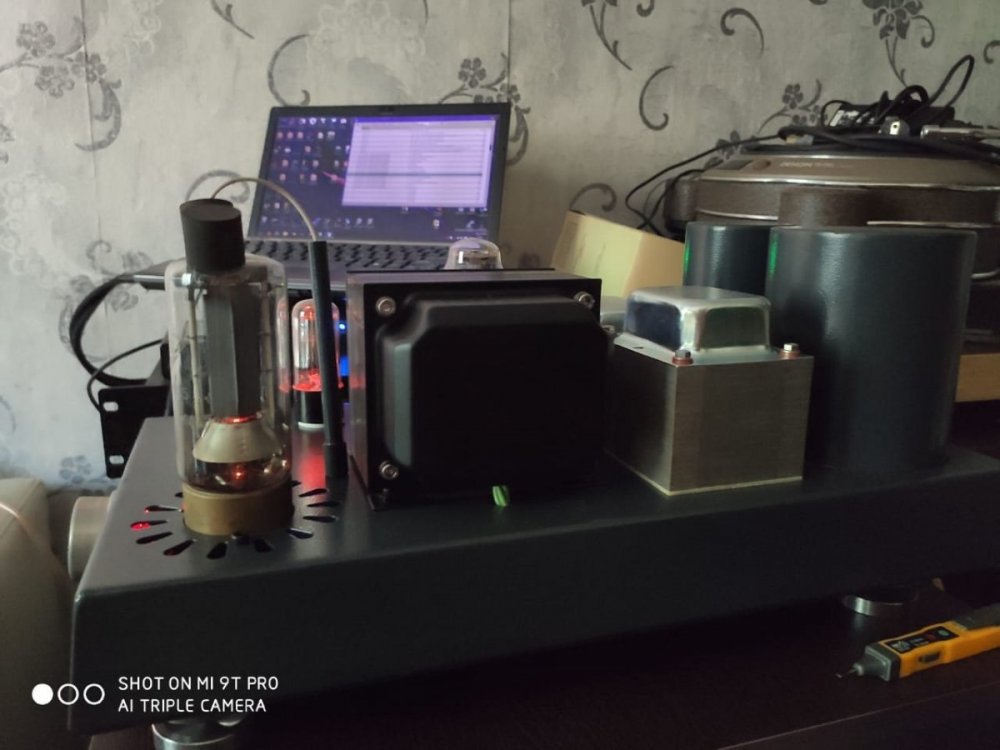

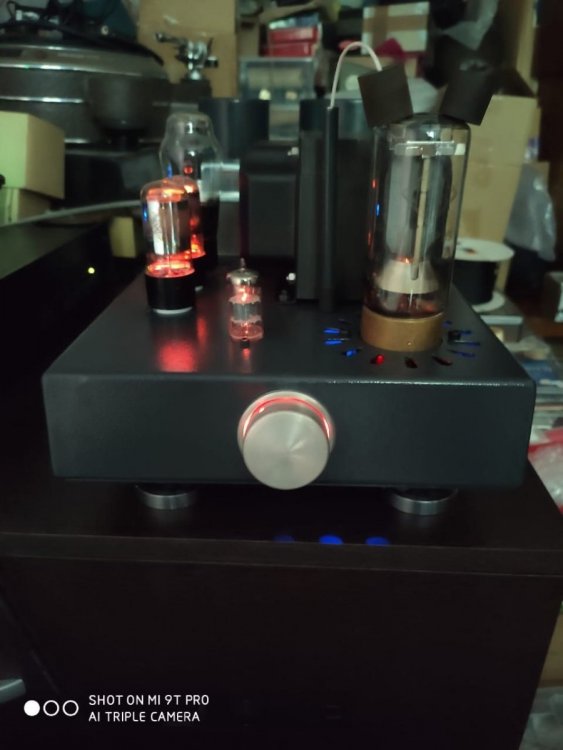

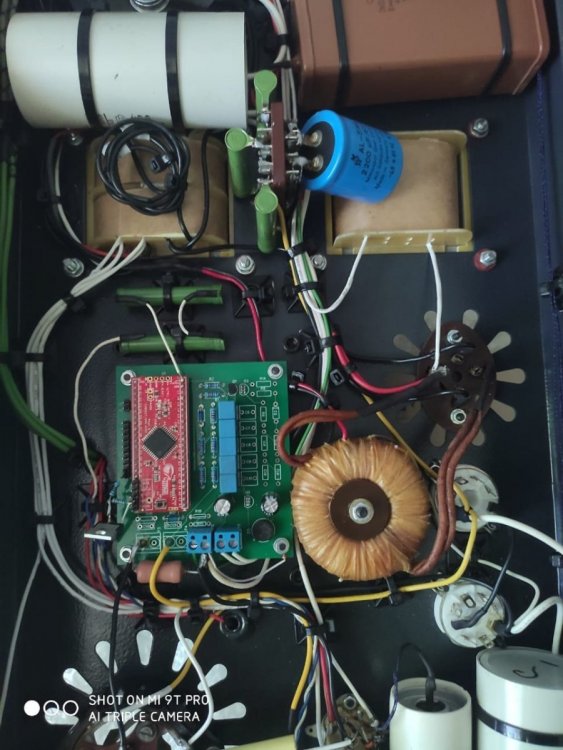

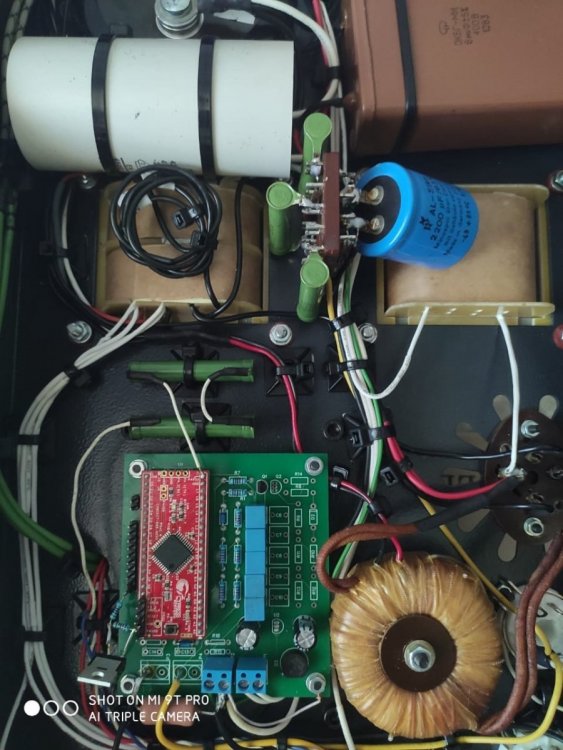

На АП, помнится, демонстрировал свои моноблоки на RL12P35 в пентодном режиме участник с ником AleksandrB. Отзывы, кстати, были неплохие (не с любыми АС). Там, правда, стояла некая платка, отслеживающая режим выходного каскада, но Александр утверждал, что это не ОС.









Edited by Сергей Ал.
Posted
3 часа назад, Кружка сказал:

симпатичная, но ничем другим, ИМХО, особо не примечательная....

Симпатичная? У меня так и валяются пол дюжины в гараже. И выкинуть жалко и делать на них нет нужды.

  • 2 years later...
Posted

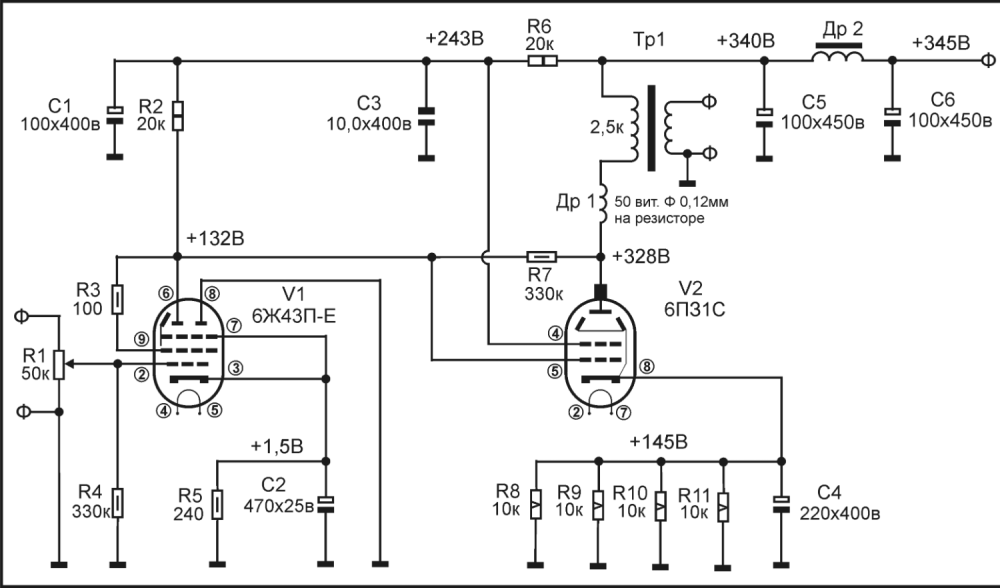

Здравствуйте. С оос анод анод как в приёмнике Телефункен. Режим для 6п31с подбирали по линейному 1му ватту или так по оптимальному соотношению мощность-искажения? Как по музыке усилитель, впечатления? Есть еще более токовый режим для нее у меня

Posted

Здравствуйте.

Более токовый не нужно, слушал и другие варианты, более токовые,где лампа рассеивала 15 ватт. Этот же вариант рассеивает на лампе 11.5ватт. Может и подниму потом до 13 ватт.

Так же в планах запитать вторую сетку от отдельного более токого источника, и снизить напряжение на второй сетке с 98 вольт, до оптимальных 75 вольт. Так же намотать выходной трансформатор на 2.5к. По трансформатору, принимаю пожелания и дельные советы.

По звуку мне очень понравилось звучание. Ранее я имел только один опыт с пентодами, это 6П18П в PP с предварительном каскаде с 6N7. Мне тогда помню очень зашёл этот звук от этого небольшого пушпульника. А желание сделать "пентодный" SE  получилось с бухты барахты. Лежали у меня два трансика небольших 2000вит/125вит Ra 2K для 8 ом. Вот и решил сваять.

Удивился очень собраному звучанию и передачи образов в ВЧ и СЧ диапазоне. НЧ конечно есть но хотелочь бы больше. Но так как в целом на верхнем диапазоне всё замечательно, то на нижний диапазон перестаёшь обращать сильно внимание.

Вообщем, этот усилитель дал мне толчок, двигаться в сторону разделения ВЧ-СЧ и НЧ диапазонов, и собирать 4 усилителя для своей системы. Хотя у меня есть гибридник, буду подключать, настраивать, и слушать

Так же, хотел выразить благодарность Анатолию KAA, и Гэгэну, за помощь и советы, которые я ещё не все воплотил в данной схеме..

А так же Александру KLIM, за чертежи схемы, который он преобразовал из моих каракуль

Небольшое видео на сотовый. Качество конечно не ахти, но даёт некоторое представление.

  • Like (+1) 4
Posted
34 минуты назад, CHEL_EV сказал:

хотел выразить благодарность

Вот это правильно! Благодарить помогающих - это хорошо. Молодчина. Продолжай творить и делиться успехами.

  • Like (+1) 2
  • Hmm... (-1) 1
  • 7 months later...
Posted

Периодически прочёсываю просторы интернета в поисках ГКЭ-100, но тщетно, нет продавцов, кто бы продал пару ламп с гарантией работоспособности.

И вот, обложившись ГУ-72, ГК-71, ГМ-70, ГУ-13 и ГМИ-30, гадаю думу : на чём бы замутить SE, чтобы "ух" и "ах". Не торопясь, проект дорогой и не простой в реализации, поэтому растянется на год, а то и более.

Прошу совета в выборе выходной лампы, схемы (желательно реализованной в железе, потому что фантазировать и сам умею), моточных изделий.

Заранее благодарен всем откликнувшимся.

P. S. Из однотактов у меня SE на 300b, который ждёт новых выходных трансформаторов и перевода на раскачку через МКТ, тоисть полной переделки, хотя и до этого было очень душевно, но дурная голова рукам покоя не даёт.

Posted

Могу сказать за ГУ-72, было сделано два усилителя, один работал у меня 3х каскадный 6Н12С с непосредственно ГУ-72 с конденсатором, второй у товарища трудится до сих пор D3a-MKT-ГУ-72, правда в триоде, слушал и в пентоде, триодный больше нравится, особенно первые 2-3 ватта.



Posted
7 часов назад, Sergio сказал:

в поисках ГКЭ-100

Английский аналог по характеристикам - CV57, панелька другая.


cv57.pdf

  • Like (+1) 5
  • Hmm... (-1) 1
