"Пентодная палата" ...собственно усилители!

Алекс · April 9

33 минуты назад, Константин сказал:

С фильтрами, да, пришлось повозиться.

Пентод без ООС?

Константин · April 9

1 час назад, Алекс сказал:

Пентод без ООС?

Да, безоосник. В чистовом варианте планирую тумблер, подключающий вторичку твз в катод выходной лампы. Но и в этом случае она очень мала.

Алекс · April 9

2 минуты назад, Константин сказал:

Да, безоосник.

Если так, то вч динамик подключенный через ёмкость, помимо высоких частот будет издавать жуткий скрежет. В природу этого явления сильно вдаваться не хочу, потому как, кроме уменьшения R вых иных способов нет((

Stan Marsh · April 9

10 минут назад, Алекс сказал:

Если так, то вч динамик подключенный через ёмкость, помимо высоких частот будет издавать жуткий скрежет.

Не обобщайте. Да и про RC параллельно нагрузке лучше не забывать.

Алекс · April 9

8 минут назад, Stan Marsh сказал:

Да и про RC параллельно нагрузке

Для ширика подъём вч даже хорошо, однако я не про это. Подключите через ёмкость 4-5мкф обычный резистор и посмотрите что творится на том участке где фильтр отрезает НЧ. Кстати если отрезать ВЧ с помощью катушки всё выглядит очень достойно. Но конденсатор словно красная тряпка для ИТУНа((

Константин · April 9

57 минут назад, Алекс сказал:

Если так, то вч динамик подключенный через ёмкость, помимо высоких частот будет издавать жуткий скрежет. В природу этого явления сильно вдаваться не хочу, потому как, кроме уменьшения R вых иных способов нет((

Отчасти соглашусь. Мне не удалось получить удовлетворительный результат ни с куполами ни с ленточками, а вот древние бумажные 10см Сименсы очень неплохи! Конденсаторы фильтра- только бумага/масло, что-то другое слушать невозможно. В-общем предсказуемо, высокоомная цепь, звенит и резонирует все.

Stan Marsh · April 9

Ну, покупная акустика почти вся плохо работает от ИТУНа или без демпфирования. АС хочет видеть ноль выходного, а ей десятки или сотни ом суют, поневоле обижается. А вот если фильтры построить в расчёте на это, то вполне. Кг всё равно великоват, но на малых мощностях слушать безосные пентоды можно.

Владимир-П · April 9

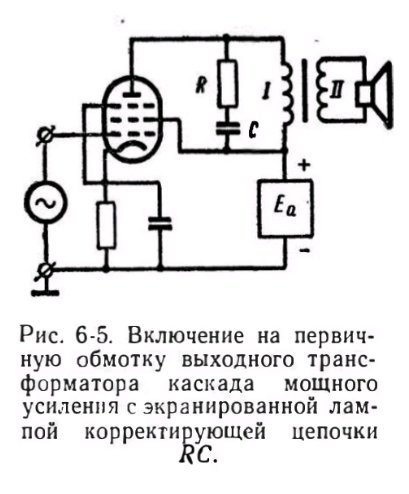

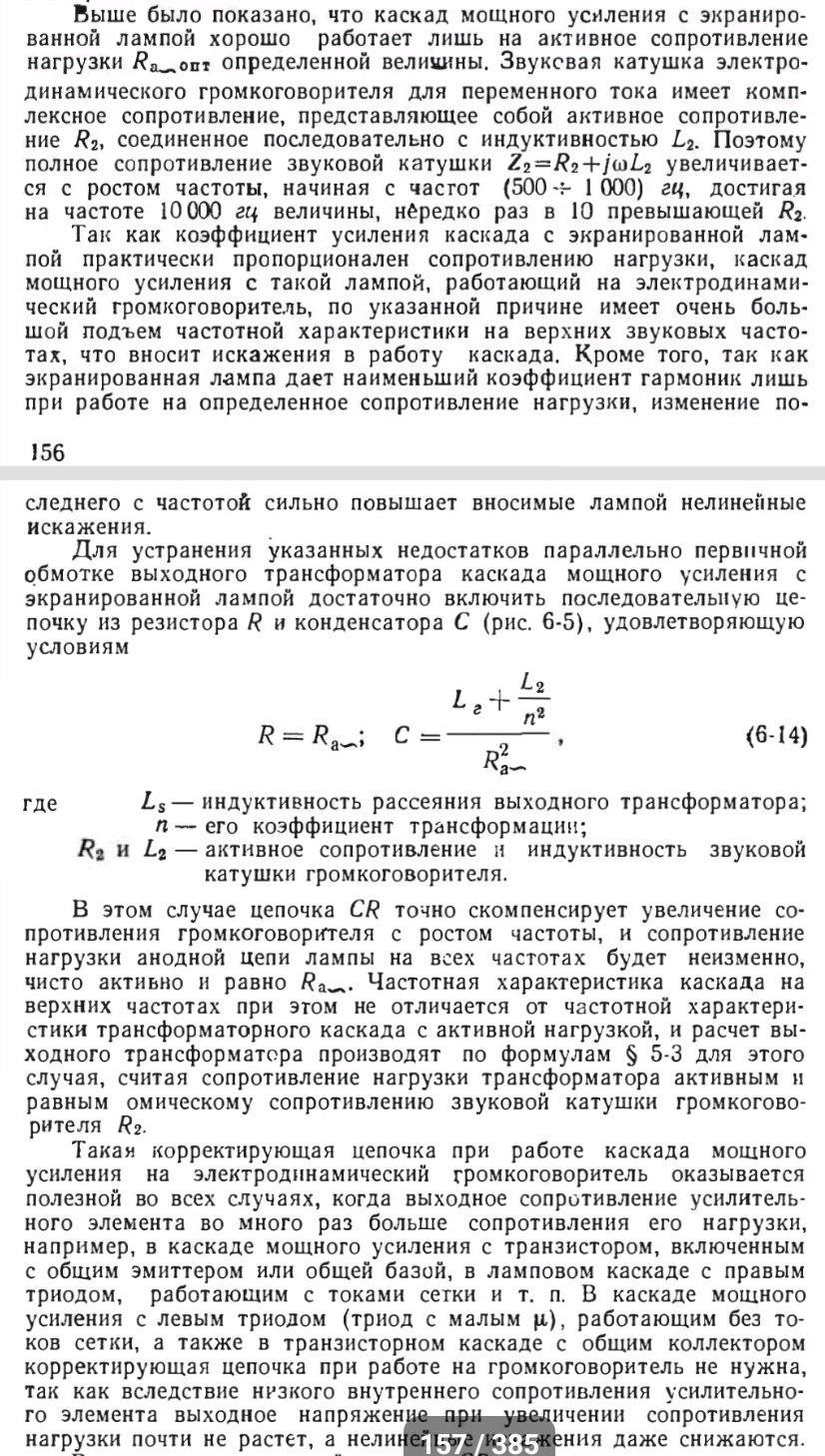

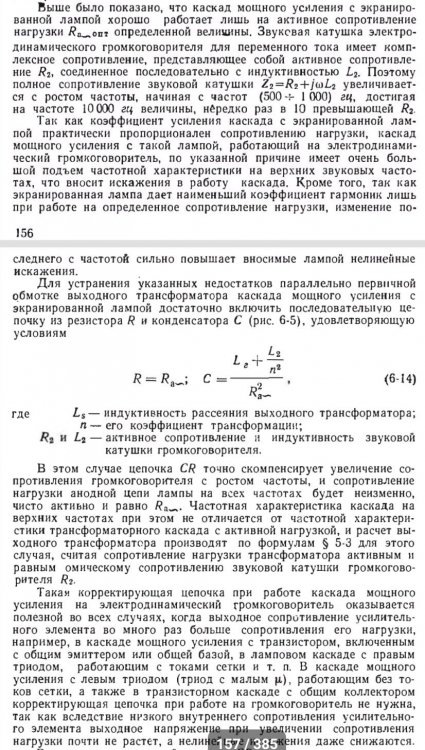

В какой-то из тем, не записал, показан патент на усовершенствованный Цобель. Подключается к части витков первички около 1000пф.

Владимир-П · April 9

Нашелся.

ТРАНСФОРМАТОР.pdf

Yaros · April 9

Мельком 30п1с тоже к трехполоске подключал Сони SG4, удивился хорошему звучанию (долго не слушал).

К ширику через кондер СВВ61 подключен ленточник. Если отбросить аудифилию, то не нашел никаких артефактов на ВЧ. Ширик у меня 4А-28, диффузоры переделывал Сергей Сергеев.

Алекс · April 9

3 часа назад, Yaros сказал:

К ширику через кондер СВВ61 подключен ленточник. Если отбросить аудифилию, то не нашел никаких артефактов на ВЧ.

Скажите какой номинал ёмкости и сопротивление динамика, хочу посмотреть что получится на моих усилителях.

Михаил SM · April 9

Про сам концепт S.E. (Р.Р.) пентодных с ООС или без , если всё же стоит цель максимально снизить пентодный окрас .., то стоит применять в БП и развязках только (без альтернативно, имхо) бумагомасл. клнденсаторы с жидким (или гусым) маслом . Никаких металфилм резисторов , хорошие угольные - AMRG те же , Ален брадли , в переходах тоже фольговые бумагомасл. конденсаторы -те же Дженсен в медных стаканах и медной фольгой имеют жидкое масло внутри ; энергетика и плавность в одном ""флаконе "" . В остальном как всегда -кто на что выучился -выбираем то, что вмещаем .

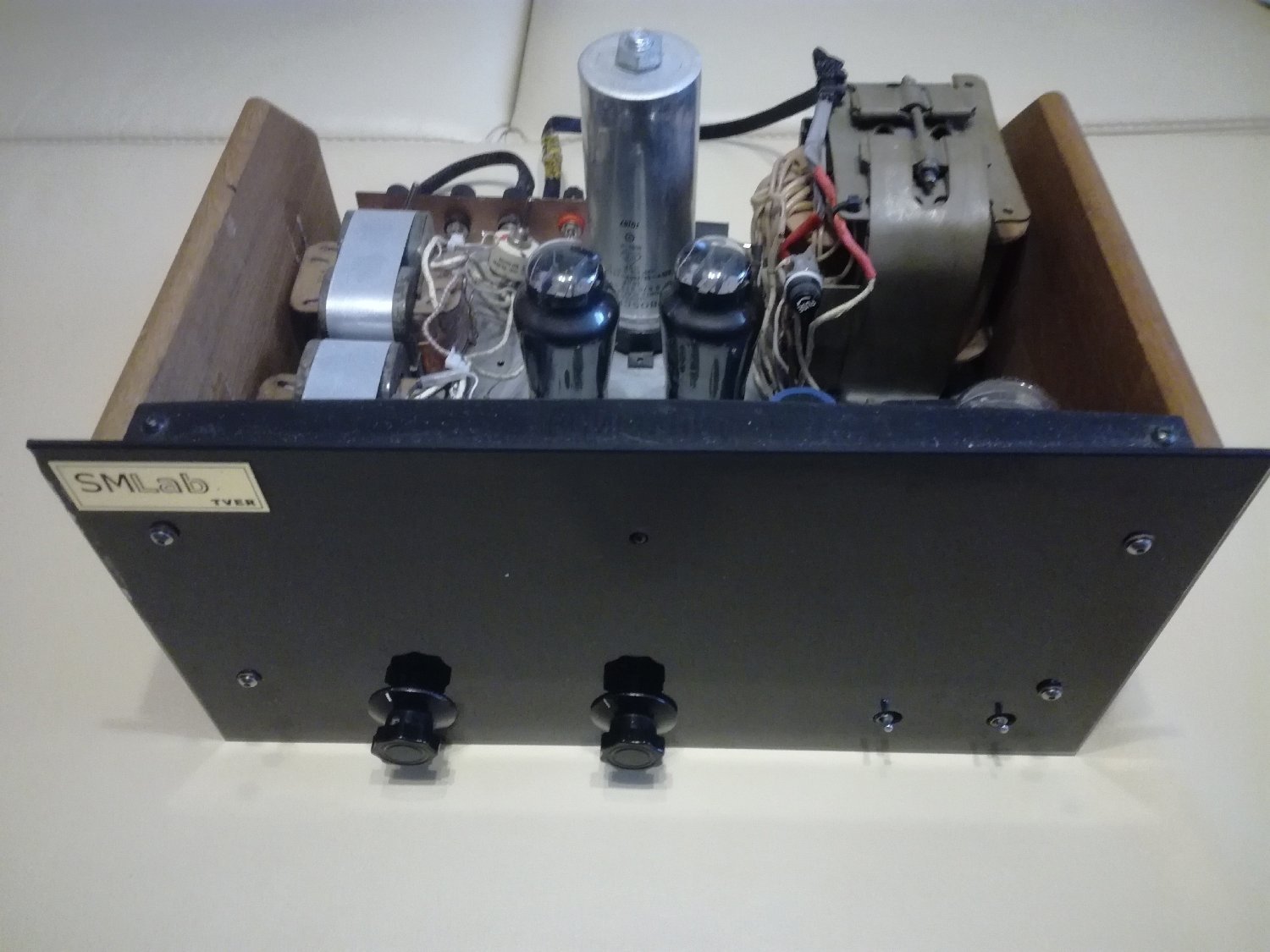

Мой пентодничек на EL12 tEL /

Yaros · April 10

Алекс., не помню уже 2 или 3 мкф. По началу ленточники перегоняли ШП, видимо пригрелсь, сейчас вровень поют.

Михаил, пробовал маслобулькающий полипропилен, куда не ставил что с триодами, что с пентодами - не прижились. С ними чистота и ясность звука классная, но звуковая палитра как через какой-то фильтр проходит, окрашивается в один цвет, какой то акцент в звуке появляется который мне не нравится. В 30п1с прижились полипропилен с густым маслом каким то.

Нормальных кондеров бумаго-масло к сожалению у меня не было и нет. А Телподы ставить не хочу.

С МБГО тоже какой то призвук сухой появляется, который мне на ух не нравится.

В межкаскад бумага-масло нормальных не пробовал за неимением.

К40У9 с грязцом на ВЧ

КБГ МН - акцент на ВЧ

МБГЧ вообще смещение в сторону СЧ-ВЧ баланса.

Алекс · April 10

5 часов назад, Yaros сказал:

не помню уже 2 или 3 мкф. По началу ленточники перегоняли ШП, видимо пригрелсь, сейчас вровень поют.

У меня на AN-e пищалка петь отказывается, нет она конечно вч выдаёт дивные, но и хрипа от пролезших нч-сч с лихвой наваливает. Раньше такого на JVC не замечал, да и AN-j, те что поменьше, кажется не хрипели, чудно((

Константин · April 10

3 часа назад, Алекс сказал:

У меня на AN-e пищалка петь отказывается, нет она конечно вч выдаёт дивные, но и хрипа от пролезших нч-сч с лихвой наваливает. Раньше такого на JVC не замечал, да и AN-j, те что поменьше, кажется не хрипели, чудно((

Давным-давно заглядывал в нотовские АС, по-моему AN-E, у них по входу литик на 1000мф стоял. Для чего-непонятно. Попробуйте прозвонить АС, мало ли? Для ИТУНа он там точно лишний.

Stan Marsh · April 10

3 часа назад, Константин сказал:

Для чего-непонятно.

Ставят для подъёма баса, если не вдаваться в технические подробности.

Примерно так:

"Есть хорошо известный трюк, который позволит вам получить ровную АЧХ с хорошими низкими частотами: Включение конденсатора большого значения последовательно с НЧ драйвером. Этот фильтр верхних частот с переменной нагрузкой в сочетании с настройкой ящика с высокой добротностью приводит к плоской низкочастотной характеристике, которая простирается немного ниже частоты среза, которую вы обычно получаете при настройке в корпусе большего размера".

Евлампий 2 · April 10

Это скорее в триодную палату. Включая кондер последовательно с высокодобротной акустикой, вы увеличиваете сопротивление "источника" на НЧ, а стало быть, раздемпфируете басовик, так что его резонанс (в случае высокой добротности) начинает проявляться сильнее, приподнимая нижние частоты. В пентодном каскаде эта мера лишена смысла, там наоборот "резонансный пришпор" максимален, избыточная добротность только мешает. Зато "небасящий" басовик с низкой добротностью иногда просыпается, да так, что любо-дорого послушать.

Что же касается цепочки впараллель с первичкой, ее польза условна (если речь идет о динамике, уместном для пентода). Совместимый с пентодом ширик имеет не такую уж большую реактивность, и его импеданс вырастает на Вч не так уж драматично - в удачном случае как раз настолько, чтобы увеличиться не более чем децибела на 3...4 в сравнении с СЧ - и соответственно, обеспечить примерно такой же подъем на ВЧ, который (в правильном случае, в частности - с безрожковым шириком) только во благо. Аналогично на НЧ, но там импеданс поднимается за счет резонанса. Скажем, советский 10 гд29 с триодом имеет полосу где-то 50-8 000, а с пентодом 40-11 000, и даже на 12 вполне удобоваримо, в пределах 3...4 дБ. Звучит приятно, полноценно, весьма натурально. (Аналогично, тут у кого-то на фотках мелькал Аксиом 10 - с ним примерно тот же эффект, это тоже вполне пентодный динамик - под безООсный (или с очень мелкой ООС) пентод, а с триодом он звучит на удивление бесцветно. И даже мой любимчик Аксиом 112, почти потрясающий с пентодом, с триодом явно "недоигрывает"). Ну, с оформлением повозиться.

Если же вести речь в целом о высококачественном звучании с пентодом, то это или хороший, тщательно согласованный и заботливо оформленный ширик, или полосовое усиление с фильтрацией по входам. Фильтров на выходе пентод не любит. Победить можно, но слишком большая часть волшебства превращается в тыкву, так что усилия лишаются заметной части смысла.

В случае удачно получившегося звучания вернуться к триодам, даже если это какие-то РХ, Ад или что-то аналогичное, далеко не так просто, особенно при прямом сравнении. Впрочем, в ближайшее время я все же планирую предпринять очередную попытку, возможно даже расскажу, а то на форуме уже и почитать почти нечего. Благо, с недавних пор уже не работающий, а пытающийся подрабатывать пенсионер, свободного времени добавилось.

Алекс · April 10

7 часов назад, Константин сказал:

Давным-давно заглядывал в нотовские АС, по-моему AN-E, у них по входу литик на 1000мф стоял. Для чего-непонятно. Попробуйте прозвонить АС, мало ли?

Ёмкости такой в моих нет, да и акустика исправная. Всё дело в выходном сопротивлении усилителя. Замеры выходной мощности подтверждают, не может ИТУН на ёмкость выдать больше нескольких десятков милливатт((

Ничего страшного собственно не произошло, все равно конечная цель ширик)

Алекс · April 10

В 09.04.2026 в 17:34, Yaros сказал:

Мельком 30п1с тоже к трехполоске подключал Сони SG4, удивился хорошему звучанию (долго не слушал).

К ширику через кондер СВВ61 подключен ленточник. Если отбросить аудифилию, то не нашел никаких артефактов на ВЧ.

Туман рассеивается) 30п1с в пентоде не выше 2ком при анодной нагрузке тоже 2 ком выходное такого УНЧ будет не больше 8 ом, а мой на 4п1л имеет выходное 50 ом, а на 6п14п 35 ом. Собственно по этому ваши ВЧ чистые, а сама схема фильтра только чуть-чуть расстроена)))

Евлампий 2 · April 10

30П1С - вообще тетрод. И кстати, среди тетродов не так уж мало ламп, чье внутреннее сопротивление и оптимальная приведенка соизмеримы - в итоге без ООС получаем выходное сопротивление каскада, соизмеримое с импедансом нагрузки, в единицы ом, что нередко прямо бальзам для акустики в старом концепте. В частности, пожалуй есть смысл потщательнЕе покопаться с 1624, это практически в точности прямонакальная версия 807-й (накал 2,5в / 2А). Хотя как-то давно ее макетил - не зашло; придется наверное повторить заход. Тут важно, что можно получить интересное выходное сопротивление не вводя ОС.

Алекс · April 10

31 минуту назад, Евлампий 2 сказал:

30П1С - вообще тетрод.

как не назови характеристики схожие...

Алекс · April 10

44 минуты назад, Евлампий 2 сказал:

Тут важно, что можно получить интересное выходное сопротивление не вводя ОС.

интересное можно, а низкое нельзя.

Yaros · April 11

30п1с классная лампа и достаточно низкоомная, Ra в моем случае 3,5 кОм. Действительно бальзам для ШП и неприхотлива в конструктиве. Да и с дух/трех полоской без ОС можно пробовать. А раздемпфировние на малой громкости порою в пользу идет, вместо тонкомпенсации. Так получилось, что несколько месяцев на ШП слушал, и лень было достать эти Соньки G4 и подключить. Когда на Сонки нашелся покупатель, то перед отправкой все же подключил и офигел от звука.

Есть РР 6п14п в родном включении без ОООС, также отлично на ШП поет.

Есть куча EL86, в триоде их пробовал, сейчас после 30п1с лень что то еще начинать делать для ШП.

Разброс у 30п1с конечно конский, квартеты сложно подобрать.

Главное для пентодов/тетродов ТВЗ "по генристей" делать.

Алекс · April 11

4 часа назад, Yaros сказал:

Главное для пентодов/тетродов ТВЗ "по генристей" делать.

На 4п1л 17гц( -1дб) 9Гц(-3дб)

на EL84 как ни странно полоса снизу чуть слабее 17Гц (-2дб)

а трансик совсем не большой Е-84 с набором 44мм, в первичке 3600 витков.

4 часа назад, Yaros сказал:

30п1с классная лампа и достаточно низкоомная

мой УНЧ подразумевает только один активный элемент, хотя и 30п1с укладывается в такой проект. Однозначно попробую и её.

sova · April 11

11 минут назад, emelyan сказал:

"Товарищ радиолюбитель, для питания второй сетки тетрода или пентода используй отдельный, стабилизированный, с запасом по току, блок питания; подключай его между катодом и второй сеткой."

Зачем?
