30п1с классная лампа и достаточно низкоомная, Ra в моем случае 3,5 кОм. Действительно бальзам для ШП и неприхотлива в конструктиве. Да и с дух/трех полоской без ОС можно пробовать. А раздемпфировние на малой громкости порою в пользу идет, вместо тонкомпенсации. Так получилось, что несколько месяцев на ШП слушал, и лень было достать эти Соньки G4 и подключить. Когда на Сонки нашелся покупатель, то перед отправкой все же подключил и офигел от звука.

Есть РР 6п14п в родном включении без ОООС, также отлично на ШП поет.

Есть куча EL86, в триоде их пробовал, сейчас после 30п1с лень что то еще начинать делать для ШП.

Разброс у 30п1с конечно конский, квартеты сложно подобрать.

Главное для пентодов/тетродов ТВЗ "по генристей" делать.



  • Like (+1) 1
  • Replies 183
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

alss
alss

Английский аналог по характеристикам - CV57, панелька другая. cv57.pdf

Евлампий 2
Евлампий 2

Это скорее в триодную палату. Включая кондер последовательно с высокодобротной акустикой, вы увеличиваете сопротивление "источника" на НЧ, а стало быть, раздемпфируете басовик, так что его резонанс (в

Евлампий 2
Евлампий 2

Насчет беды с нестабильной 2 сеткой - я уже об этом писал - не во всех случаях это прямо уж беда. Поскольку с 30П я не возился, что конкретно с ней, сказать не могу. Но общие соображения таковы: неста

Posted Images

Алекс Proficient

Алекс

Posted
Posted
4 часа назад, Yaros сказал:

Главное для пентодов/тетродов ТВЗ "по генристей" делать.

 На 4п1л 17гц( -1дб) 9Гц(-3дб)

на EL84 как ни странно полоса снизу чуть слабее 17Гц (-2дб)

а трансик совсем не большой Е-84 с набором 44мм, в первичке 3600 витков.

4 часа назад, Yaros сказал:

30п1с классная лампа и достаточно низкоомная

мой УНЧ подразумевает только один активный элемент, хотя и 30п1с укладывается в такой проект. Однозначно попробую и её.

emelyan Explorer

emelyan

Posted
Posted

Сколько ни смотрю на схемы тетродных-пентодных усилителей и фото их реализаций, всегда, за очень редким исключением, одно и то же: вторая сетка на анодном плюсе (незатейливо, чего морочиться с отдельным блоком питания), падение на активном сопротивлении первички в 4000-5000 витков вовсе в расчёт не берётся (Ug2 > Ua), автоматическое смещение при налиии цепи стабилитрона между плюсом и минусом анодного (ток второй сетки протекает по катодному резистору). Даже в книжках такое печатают.

На фасаде "Пентодной палаты", огромными буквами должно быть пропечатано, примерно так: "Товарищ радиолюбитель, для питания второй сетки тетрода или пентода используй отдельный, стабилизированный, с запасом по току, блок питания; подключай его между катодом и второй сеткой."

emelyan Explorer

emelyan

Posted
Posted

В журнале "Радио", например, в 40-50-60 года печатали статьи и справочные листки по тетродам-пентодам. Там были ВАХи для разных напряжения катод-ВтораяСетка. Для понимания необходимости стабилизации этого напряжения - ВАХи эти сильно отличаются. Есть и интересные графики, посмотрите.

sova Local

sova

Posted
Posted
11 минут назад, emelyan сказал:

 "Товарищ радиолюбитель, для питания второй сетки тетрода или пентода используй отдельный, стабилизированный, с запасом по току, блок питания; подключай его между катодом и второй сеткой."

Зачем?

sova Local

sova

Posted
Posted
15 минут назад, emelyan сказал:

Затем. )))

Просто так,  наобум ?

По опыту прослушки и отзывам гуру,  в 2 сетке все  очень сильно проявляется и влияет,  совать туда что попало, это для тех, кто хочет все испортить.

Что ж,  если таково желание, то вперед.

  • Like (+1) 1
emelyan Explorer

emelyan

Posted
Posted

Ну я не неволю никого, каждый волен собирать так, как считает нужным.  Но условие Ug2 < Ua - каноническое, неплохо его придерживаться.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, emelyan сказал:

 Но условие Ug2 < Ua - каноническое

А ДШ уже каноном не является? Смело!

sova Local

sova

Posted
Posted
8 минут назад, emelyan сказал:

Ну я не неволю никого, каждый волен собирать так, как считает нужным.  Но условие Ug2 < Ua - каноническое, неплохо его придерживаться.

Что поизойдет конкретно при нарушении этого ?

В процессе работы каскада  напряжение второй сетки стабильно боле мене. Анодное под нагрузкой меняется согласно сигналу  и в половине а то  более времени оно ниже напряжения второй сетки на  сотни вольт,

emelyan Explorer

emelyan

Posted
Posted

Ну, если только совсем чуть-чуть... )))

Не забудьте тут подтереть все, чистота - залог здоровья!

alex2203 Proficient

alex2203

Posted
Posted
9 минут назад, emelyan сказал:

Не забудьте тут подтереть все, чистота - залог здоровья!

Всё-таки по вежливей, люди разные, но уважение должно быть.

ВКН Local

ВКН

Posted
Posted

Разные лампы - разные режимы.

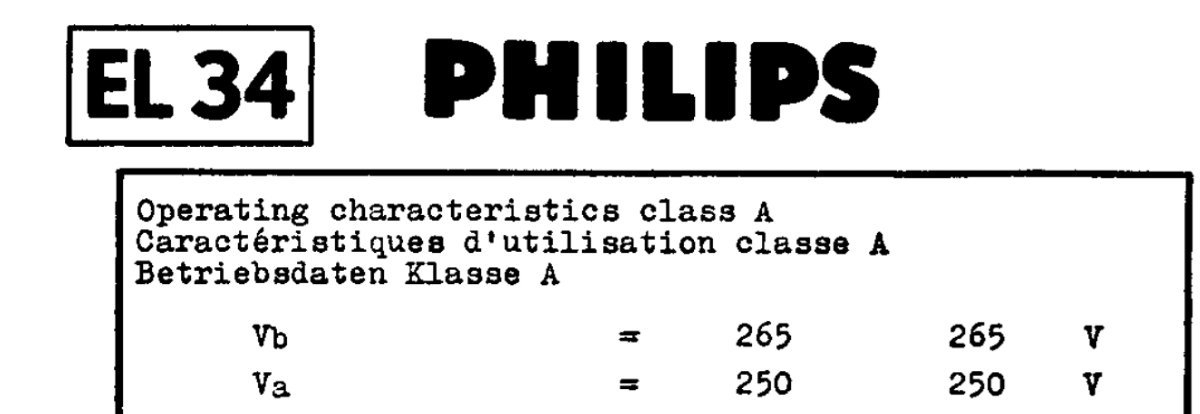

Например, даташит на АL5 рекомендует +250 на аноде при +275 на с2. И таких ламп много.

И наоборот, бывают лампы у которых на с2 чуть-ли не половина анодного (ТТ15, случайно вспомнилась).

Но к питанию с2, действительно стоит отнестись максимально внимательно.

  • Like (+1) 2
DSH Collaborator

DSH

Posted
Posted
В 03.04.2026 в 09:19, СЮТ сказал:

Вторая сторона пластинки:

https://disk.yandex.ru/d/mlmTK2lW4JO0Nw

141 мБ, без пароля.

Ещё первый диск Песняров оцифровал, покупал год назад, шикарное импортное издание, если надо - опубликую, сейчас слушаю...



А если параллельно этой катушке ВЧ динамик (без конденсатора есс-но) подцепить, потенциально можно хорошего результата добиться?

alex2203 Proficient

alex2203

Posted
Posted

"все это конечно хорошо, все правильно" (товарищ Саахов), но как это относится к звуку , а может к долговечности лампы???

Алекс Proficient

Алекс

Posted
Posted
В 11.04.2026 в 05:19, Yaros сказал:

30п1с классная лампа и достаточно низкоомная, Ra в моем случае 3,5 кОм.

Пока не совсем раскрыл, приедет стаб для сетки, посмотрю что получится, но потенциал есть. Одного не могу понять объём больше чем у 6п14п чуть ли не в два раза, а мощность рассеиваемая анодом в два раза меньше. чуто за чудеса такие?
 P.S. Ra тоже прихожу к 3.2кОм.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
39 минут назад, Алекс сказал:

чудеса

Особых чудес нет, параметры обычно приводятся для применения лампы по основному назначению, а это не всегда совпадает с нашими задачами, в которых паспортом мы можем слегка пренебречь. Ведь никого не смущает максимальная мощность могучей 6П36С в смешные двенадцать ватт? Так и тут, вероятно.





  • Like (+1) 2
Yaros Community Regular

Yaros

Posted
Posted

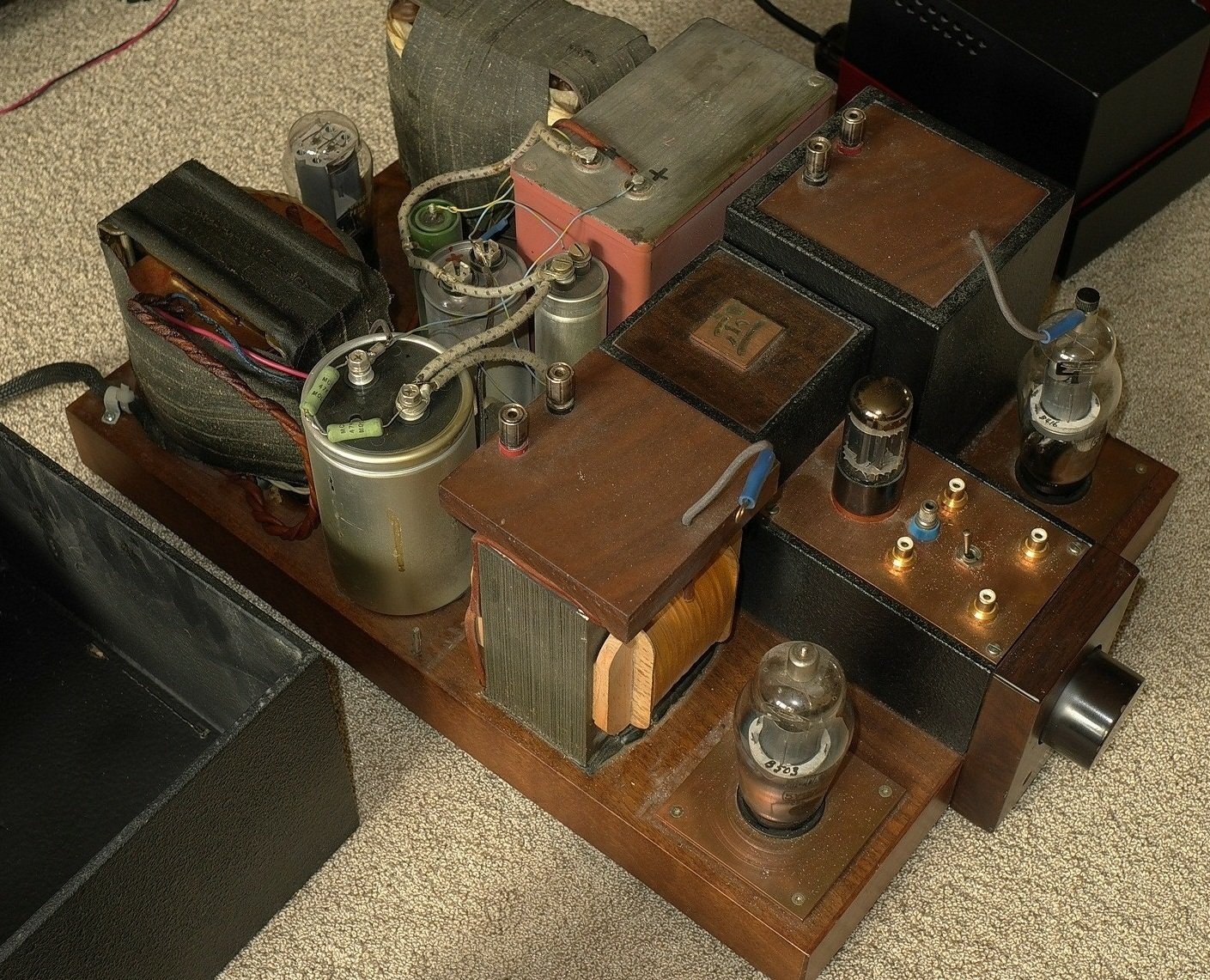

Режимы могут отличаться. Макетил в двух, когда А-К 200, сетка 150, и от одного питания в 150 В. ТВЗ были разные. Питание разное и т д.

Друг делал также в двух режимах, первый УПТ связь с драйвером, кены в питании, отдельно сетку кен, в общем по феншую так сказать. Второй усь схема выше. Отличие в каких то ньансах.

Оба отлично работают. Смысла наворачивать схему нет.

ТВЗ 3,5 кОм более подходит для режима А-К 200-220 В, сетка 150 В.

Сетка много поребляет, ей и питание мощное надо. А так, одного анодного с запасом нормуль, если за мощой не гоняться.

  • Thanks (+1) 1
