Recommended Posts

Posted
15 минут назад, Xрюн222 сказал:

А вроде недавно коллега ВКН писал, что это не работает хорошо

Если не ошибаюсь, там контекст иной был, не стоит использовать вторую обмотку для фильтрации питания предыдущего(или первого) каскада, а лучше отдельный дроссель. А если это двухзвенный фильтр, то почему бы нет?

Posted
1 минуту назад, Алексей сказал:

использовать вторую обмотку для фильтрации питания предыдущего(или первого) каскада

БП телевизоров примерно так и использовали двухобмоточный дроссель.


  • Like (+1) 1
Posted
12 minutes ago, Xрюн222 said:

Т.е.трансформаторную связь 2х обмоток на сердечнике симулятор не воспринимает, судя по всему?

Надо удалить некорректные. Надеюсь на той неделе получится на 11 винду взгородить. Пока только LT

Posted

Сча поправим. Пересел на старый комп. Однако не работает, либо связь надо небольшую.
Что на первой обмотке выпадает, то на второй обратно добавляется. А я то думаю, что это аксакалы не пользовали.:-)) Тут с подписями все очевиднее.

Прошу прощения за введение в "блуд".
304.thumb.png.9c82f0719eb959d28d0650e46f47e0ed.png305.thumb.png.59d74164bd3715fcc13540c1a14163b7.png

  • Like (+1) 1
  • Thanks (+1) 1
Posted

То есть получается, что надо коэффициент связи делать малый. Плюс минус хорошо при 0,1.
Последнее кстати подтверждают реальные дросселя, в которых компенсация порядка 7%.

Posted
8 часов назад, Xрюн222 сказал:

Как с точки зрения этого,  совершенно внезапно открывшегося на примерно 20(+/-) году существования АП обстоятельства, работает чудо-схема от коллеги? И работает ли, кстати?

Ну, справедливости ради, схемка не моя, а из этой брошюрки :smile-06: . И работает, по-видимому, неплохо, раз настоятельно рекомендуется к применению в БП "высококачественного усилителя" (с).



  • Like (+1) 1
Posted

Я-то узнал, откуда схемка, любимая книжка практически! Что не гарантирует в ней отсутствие возможных ошибок. :smile-29:

Но ведь профессор с помощью симулятора доказал неопровержимо, ведь так? Реально явно имеется в виду традиционный дроссель с небольшой компенсационной обмоткой, который работает, как опять же показал коллега ВАА, трансформируя пульсации в противофазе и в нужном количестве.

  • Like (+1) 1
Posted
8 минут назад, Xрюн222 сказал:

Что не гарантирует в ней возможные ошибки.

Я бы в это не закладывался, все-таки в то время основательно рецензировали публикации. Вон какая внушительна редколлегия на 36 страничек:




Posted
16 минут назад, Xрюн222 сказал:

Но ведь профессор с помощью симулятора доказал неопровержимо, ведь так?

Спорить, конечно, не буду. Возможно что-то в модели не совсем корректно. Хотелось бы таки разобраться в этом вопросе.

Posted

Интересное кино. А что там за обмотка 5-7 на нижнем дросселе, подключенная на "компенсационное напряжение"?

Ну и как замечено ранее, конденсаторы были небольшой емкости от того и придумывали всякие рацпредложения.

Posted
6 минут назад, lewis сказал:

редколлегия

Это ничего не гарантирует. Гендин же выходил миллионными тиражами, несмотря на.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
6 минут назад, Алексей сказал:

"компенсационное напряжение"?

Вероятно, что-то вроде антифонной катушки. Впрочем, Никита Сергеевич поточнее скажет, у меня нет этой книжки.

Posted
17 минут назад, Алексей сказал:

Интересное кино. А что там за обмотка 5-7 на нижнем дросселе, подключенная на "компенсационное напряжение"?

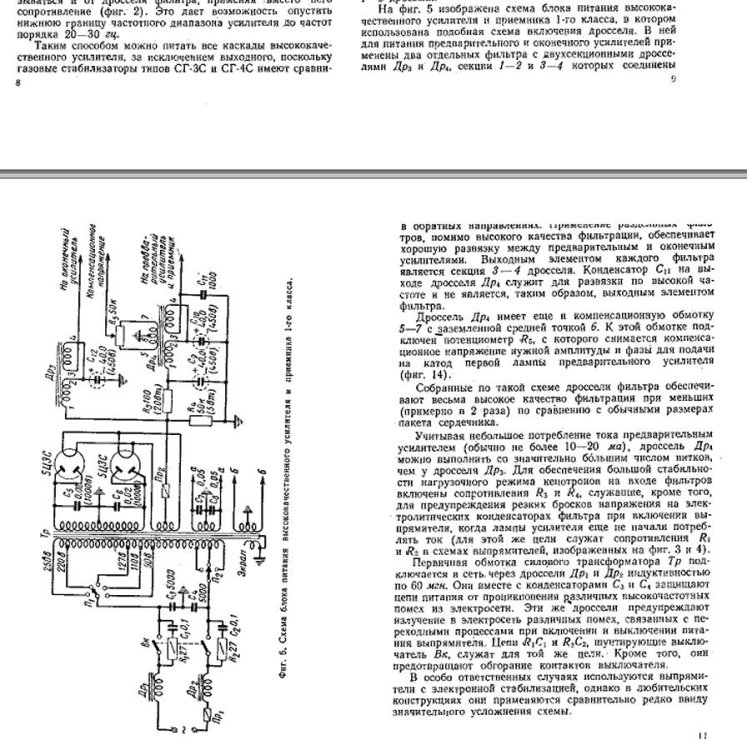

Если увеличить изображение, то справа от схемы есть описание. Добавил скан в сообщении.

17 минут назад, Алексей сказал:

Ну и как замечено ранее, конденсаторы были небольшой емкости от того и придумывали всякие рацпредложения.

Так и сегодня коллеги ратуют за бумагомасляные конденсаторы 16-32мкФ.



14 минут назад, Stan Marsh сказал:

Это ничего не гарантирует. Гендин же выходил миллионными тиражами, несмотря на

Тоже согласен...


  • Like (+1) 1
Posted
2 часа назад, Алексей сказал:

Интересное кино. А что там за обмотка 5-7 на нижнем дросселе, подключенная на "компенсационное напряжение"?

Ну и как замечено ранее, конденсаторы были небольшой емкости от того и придумывали всякие рацпредложения.

Стрелочка там в сторону усилителя.   НА который подается , СНИМАЕМОЕ с дросселя напряжение.
И подается куда там сказано в рис14 , на R6

А по простой схеме  , рис13 , ЭТО Компенсационное напряжение , можно с любой малой обмотки снять , прямо с транса силового.
