4 часа назад, Юрий_Б сказал:

А при чем тут КТП  и СИП, они разные функции выполняют, для ламп ДС это балластный дросель служит для ограничения тока, в выпрямителе для накопления энергии. Если для Вас все едино, мотайте: ТВЗ, МКТ, ТС люминием, ну и монтаж за одно. И радуйтесь звуком.

С точностью до "наоборот". Посмотрите переходную характеристику дросселя и изучите принцип работы ЛДС.

Что "накапливает" дроссель - отдельный вопрос. Разберитесь и с ним тоже.

Posted

Про дроссель в минусе. Было замечено, что помех из сети меньше, я не про фон переменного тока, а про всяческие ВЧ свирестелки. Получается сверху как-то, что-то "фильтрует" кенотрон, а внизу дроссель.

Правда я всегда ставлю два дросселя, и в +, и в - , особливо в корректорах это хорошо работает.

Posted

Да не всезнайка! 15 лет оттаррабанил в КЭЧ РЭС Саратовского р-на, от электрика до начальника ЭИ лаборратории. Это все от жадности.

Posted
6 минут назад, немой сказал:

Очень Умиляют ,,ВсеЗнайки,,... Скажу Вам по секрету , современных моторов с алюминиевой обмоткой выпускается очень много ....





Только не напоминайте им, что катушки динамиков обычно тоже делают из алюминия. О, Боже, что теперь будет со всеми этими людьми?

Posted
3 минуты назад, Sergio сказал:

С точностью до "наоборот". Посмотрите переходную характеристику дросселя и изучите принцип работы ЛДС.

Что "накапливает" дроссель - отдельный вопрос. Разберитесь и с ним тоже.

А зачем, я это все в МВТУ  проходил.

Posted
24 минуты назад, Денис ДС сказал:

Да сэр, вы правы. Прошу обратить внимание сэр, что появление Лаптева в любой ветке приводит к переносу этой ветки в гуманитарку.

Вывод: необходимо срочно  перенести все ветки с участием Лаптева в гуманитарку, а вход в гуманитарку Лаптеву запретить, дабы ветки дальше не соскользнули в пропасть.

Зы.  Через какое время все без исключения ветки окажутся в гуманитарке, если за прошедшие 48 часов Лаптев отметился в 3, из которых 2 уже там, а одна из этих 2 миновала гуманитарку и движется в слив?

Вы расскажите всем, любезный, как вас выкинули с Сонуса с модеров и вообще, ну и почему вы не смогли зарегистрироваться под старым ником, ответ, от стыда и чтобы не узнали:smile-03:

И не командуйте тут, вы забыли, вы тут простой участник, причём некоторые люди видят вас насквозь и знают не только по сундуку!

  • Like (+1) 2
  • Hmm... (-1) 1
Posted
Только что, Юрий_Б сказал:

А зачем, я это все в МВТУ  проходил.

Не понижайте рейтинг ВУЗа, многие ведь сейчас и переходную посмотрят и как работает дроссель в выпрямителе и в баласте посмотрят... Вы тоже посмотрите, после окончания учёбы много времени прошло, наверное подзабыли.

Posted
2 минуты назад, Юрий_Б сказал:

Это все от жадности.

Я Вас умоляю ..... Всё согласно расчёта ... Но расскажу по секрету что данный мотор Я пересчитал на Медь при перемотке ....:smile-15:

Posted
1 час назад, Сергей Б сказал:

Про дроссель в минусе. Было замечено, что помех из сети меньше, я не про фон переменного тока, а про всяческие ВЧ свирестелки. Получается сверху как-то, что-то "фильтрует" кенотрон, а внизу дроссель.

Правда я всегда ставлю два дросселя, и в +, и в - , особливо в корректорах это хорошо работает.

Как то не ставил , поэтому практический опыт интересен , и думаю не мне одному . Если не затруднит , схемотехническое решение.

""Свирестелки "" по моим наблюдениям практически не возникают в выпрямителях ДППВ , с кенотроном или нет , но хватает одного дросселя ; схема обычно тихая . ОППВ тоже , а вот с диодным мостом начинаются проблемы в плане помехоустойчивости выпрямителя и два дросселя могут быть в тему . Но ещё помогает установка конденсатора в пределах 0,05мкф х 600в ( в самом конструктиве) между нулем розетки  и массой (корпусом ) самого конструктива , в корректорах тех же . Обычно уровень остаточных помех практически уходит .

Posted
2 часа назад, Сергей Б сказал:

Про дроссель в минусе. Было замечено, что помех из сети меньше, я не про фон переменного тока, а про всяческие ВЧ свирестелки. Получается сверху как-то, что-то "фильтрует" кенотрон, а внизу дроссель.

Правда я всегда ставлю два дросселя, и в +, и в - , особливо в корректорах это хорошо работает.

Хорошее решение в случае индустриальных помех по сети,  например в случае массовой установки соседями кондиционеров с питанием "от розеток".  На мой непросвященный взгляд хорошо дополняют эту схему перекрестные конденсаторы (С2 и С3), особенно с мостом Греца и СЛС фильтром.

Однако я предпочитаю фильтры с L входом - они избавляют от "танцев вокруг" подбора С1.


  • Like (+1) 1
Posted

Схема такая : Основной, плюсовой дроссель обычный, железо типа ОСМ-01, провод 0,25, до заполнения, индуктивность 15-20 Генри.

Нижний дроссель на железе от ТВК - ТВЗ, провод 0,2, тоже до заполнения, индуктивность не припомню, но помоему в пределах 3 Генри.

Если сеть нормальная, без срезанных верхушек синусоиды, то нижний дроссель никак не слышен, коротишь его пинцетом - ничего не меняется, а если сеть корявая, и нет разделительного трансформатора, то нижний очень нужен.

Особенно хорошо получается, когда средняя точка анодного трансформатора подключена к нижнему дросселю без электролита, и вообще без какого либо конденсатора, и кенотрону легче при пуске, и фильтрует лучше.

  • Thanks (+1) 1
Posted
5 минут назад, Сергей Б сказал:

Схема такая : Основной, плюсовой дроссель обычный, железо типа ОСМ-01, провод 0,25, до заполнения, индуктивность 15-20 Генри.

Нижний дроссель на железе от ТВК - ТВЗ, провод 0,2, тоже до заполнения, индуктивность не припомню, но помоему в пределах 3 Генри.

Если сеть нормальная, без срезанных верхушек синусоиды, то нижний дроссель никак не слышен, коротишь его пинцетом - ничего не меняется, а если сеть корявая, и нет разделительного трансформатора, то нижний очень нужен.

Особенно хорошо получается, когда средняя точка анодного трансформатора подключена к нижнему дросселю без электролита, и вообще без какого либо конденсатора, и кенотрону легче при пуске, и фильтрует лучше.

Интуитивно пришел к такой же схеме - два дросселя, верхний 10 Гн, нижний 3,5 Гн, до дросселей электролитов нет.

Posted
12 hours ago, Денис ДС said:

Однако я предпочитаю фильтры с L входом - они избавляют от "танцев вокруг" подбора С1.


Давненько Z-цепи не приводили.
В общем для фильтрации никто никогда не запрещал фильтры продольной помехи наряду с традиционно используемыми фильтрами поперечной помехи (aka пульсации).

Posted
5 часов назад, BAA сказал:

Давненько Z-цепи не приводили.
В общем для фильтрации никто никогда не запрещал фильтры продольной помехи наряду с традиционно используемыми фильтрами поперечной помехи (aka пульсации).

А их кто-то знает или вообще использует на практике в питании, кроме меня и, может быть, вас?

2 часа назад, Anatolii сказал:

Нужна  подсказка . Порядок  и тип емкостей .С 1-С4 . И эл- ты вообще отсутствуют .?

За исключением с2, с3 и л2 это самый обычный фильтр, С1 считается как обычно для первой емкости фильтра. С4 - рабочая емкость бп, соответственно  электролиты не возбраняются.

с2 и с3 можно посчитать, но проще подобрать по наименьшим пульсациям на выходе фильтра при рабочей нагрузке.

Posted
10 часов назад, Сергей Б сказал:

Особенно хорошо получается, когда средняя точка анодного трансформатора подключена к нижнему дросселю без электролита, и вообще без какого либо конденсатора, и кенотрону легче при пуске, и фильтрует лучше.

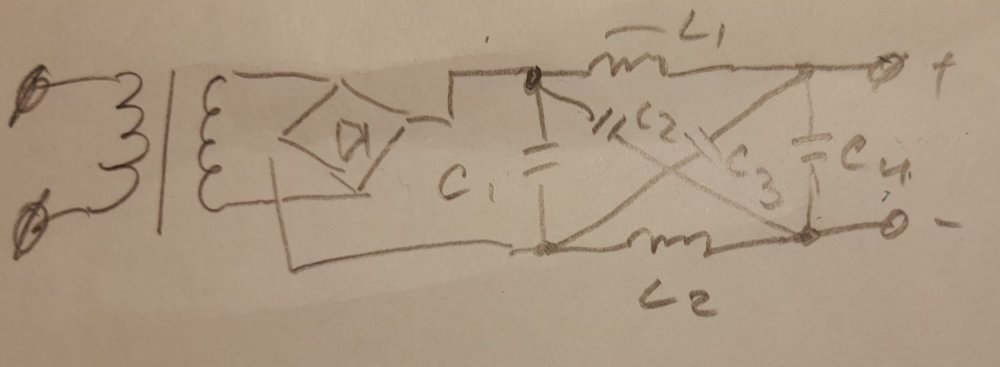

Схемка фильтра получается с дроссельным входом, как на рисунке, правильно?




Posted
7 минут назад, Сергей Б сказал:

Да, всё именно так.

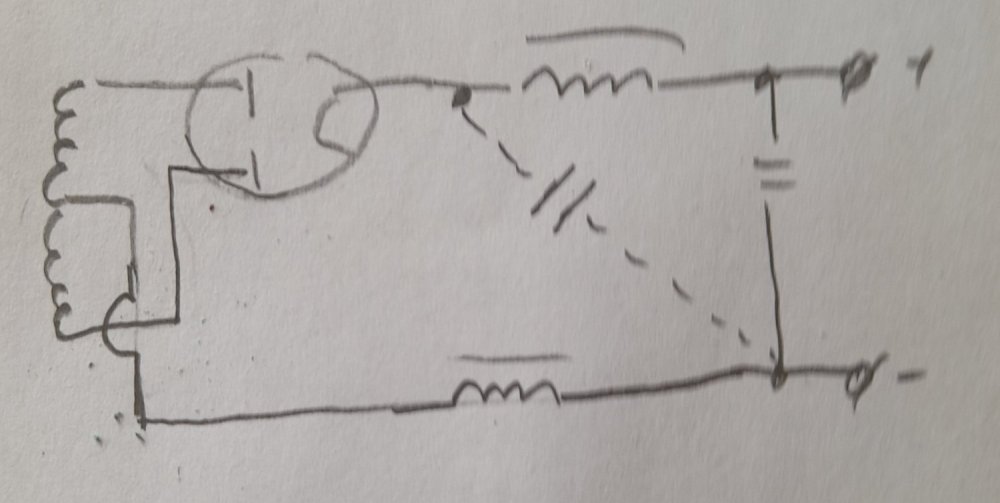

А нижний дроссель настраиваете, в случае установки конденсатора, изображенного пунктиром?

Posted
28 минут назад, Сергей Б сказал:

Да нет конечно, и направление проводов не учитываю, и конденсаторы без серебра.......

Настройка  первого дросселя в фильтре с L входом основное условие корректной работы всего бп, в т.ч. в части эм помех.  При недостаточной индуктивности появятся выбросы на фронтах, обусловленные прерыванием тока через диоды и сопровождающееся "сбросом" энергии, накопленной дросселем, в т.ч. в виде эм излучения.

При значительном избытке индуктивности дросселя открытое состояние у диодов имеет перекрытие. Оба диода, в дппв со средней точкой, открыты в течение некоторого времени.

Ну а направление проводов и материал обкладок конденсаторов в данном случае к делу относится в очень малой степени.

Posted
9 минут назад, Ollleg сказал:

Спасибо. Однако то, о чем я упомянул выше, в Вересовой книге не значится. На стр. 50 предлагается наращивать индуктивность дросселя в целях снижения коэффициента пульсаций, что в нашем, маломощном случае неприменимо по причине описанной выше

Posted

Если бы всё это можно было посчитать, и расчёты всегда сказывались на звуке в сторону улучшения, то в Мире была бы только одна схема усилителя.

На практике же, мы видим тысячи совершенно разных усилителей, с совершенно разными дросселями, или вообще без них, и совершенно разными выходными трансформаторами, от совсем мелких до монструозных, и всё это одинаково может играть и не играть. По этому я уже лет 15 ничего не считаю и не измеряю. Только уши.

  • Like (+1) 1
  • Thanks (+1) 1
