Вопросы по дросселям.

Anatolii

By Anatolii
in Power supply

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Усилитель может быть 2тактным и нефонящим, даже при заметных пульсациях. НО! Это не всегда означает, что он НЕкритичен к пульсациям! Некритичны чистые пентодники с ОСами, которые ( и пентоды, и ОСы) мы тут все просто терпеть не можем, ни секунды!!!

  • Like (+1) 1
  • Replies 253
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Rezvoy
Rezvoy

Дроссель накапливает энергию, чем, собственно, и полезен.

Sergio
Sergio

Изыди, Лаптев! Чур на тебя.

Ollleg
Ollleg

Да , 1гн , нет зазора, уйдёт в насыщение, нельзя, проверено лет 20 назад.

Posted Images

matss Proficient

matss

Posted
Posted

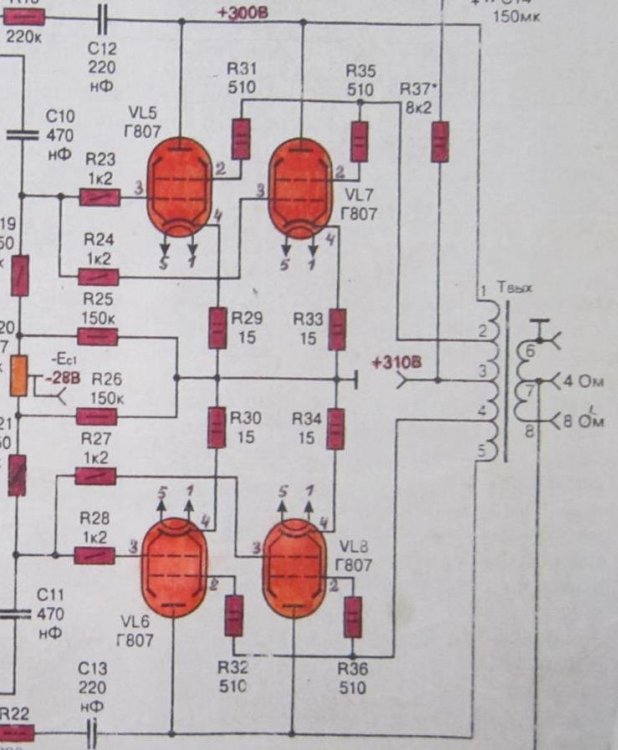

Оконечный каскад на Г807.      С.Симулкин.

Думаю после диодного моста ёмкость 150 мкф, дроссель и на выходе фильтра ёмкость 220 мкф.


Xрюн222 Mentor

Xрюн222

Posted
Posted

Такой усилитель выдаст ватт 30-40, относительно честных, для каких нибудь компактных мало чувствительных колонок самое оно.  К тому же это оно на 1кгц 30-40, а на 40-50 Гц поменьше останется...

Т.к. обнаружена ультралинейность - дроссель в фильтре обязателен!

  • Like (+1) 1
matss Proficient

matss

Posted
Posted

Усилитель должен выдавать 20 Вт.  Настроенный усилитель потребляет от источника анодного питания при максимальной выходной мощности ток порядка 310 - 330 мА.

Alex Torres Contributor

Alex Torres

Posted
Posted
В 17.06.2022 в 12:41, Rezvoy сказал:

Дроссель накапливает энергию, чем, собственно, и полезен.

Только этим мало кто пользуется.

Например в схеме сообщением выше - этого нет.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
5 часов назад, юрий робертович сказал:

Что еще ждать от С.Симулкина кроме выпендрёжа?

А такое сложно...

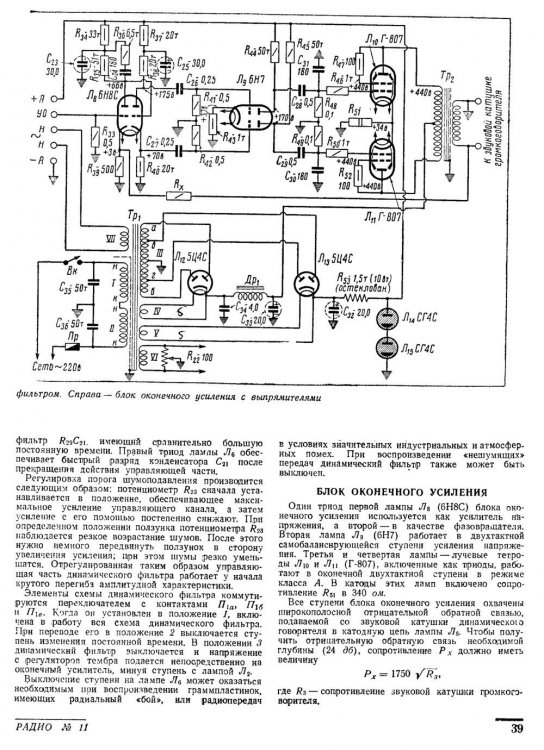

Ус. Вильямсона. Из Радио. Ватт 10-12-14 честных.

Но вроде и схема от Симулукина - совершенно традиционная. Типа Ленкинапа на 4 г807. У70.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Радио

Г807 в триоде! С автоматическим смещением!  С общим резистором! С раздельными кенотронами! Со стабом для предварительных каскадов! Невероятно!

Xрюн222 Mentor

Xрюн222

Posted
Posted

Собственно, мой первый "настоящий" ламповый усилитель был. То ли именно этот, то ли другой точно такой же. Как сейчас помню - не сходились намоточные данные выходника... Сперва... А потом, когда было сделано смелое предположение от немецкости железа и соотв геометрии - всë и сошлось :). Традиции журн. Радио - незыблемы с 30х годов.

matss Proficient

matss

Posted
Posted
В 16.06.2022 в 20:18, matss сказал:

Индуктивность 1 Гн,  сопротивление обмотки 33 Ом



В 16.06.2022 в 20:18, matss сказал:

Ток потребления по анодной цепи 0,35...0,45А.

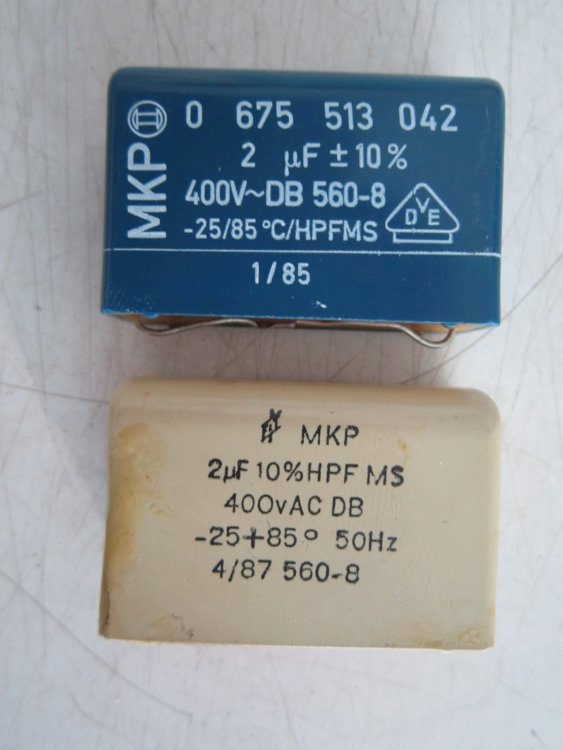

Для дросселя анодного питания (от светильников), собрал указанную схему, при настройке получилась ёмкость конденсатора 2мкф, 400 В при выходной частоте генератора 100Гц.  Не низкое ли напряжение плёночного конденсатора 400 В при напряжение на выходе фильтра C   L   C   +310 В ?



BAA Master

BAA

Posted
Posted

1.27Гн.
Если выпрямитель полупроводниковый и напрямую нагружен на такой фильтр,
то при включении можно получить 620В (двойное) если нет плавного пуска.
400В конденсатор сколько-то проживет. Лампы на холодную выживут.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Cобственно пульсации С фильтра пк-пк V=(I*t)/C=50мА*10мс/2е-6= 250В!
Дроссель на маленьком токе не работает, энергия запасаемая пропорциональна квадрату тока.
Вот вам 2 результата, при 2 uF и 20 uF, при токе нагрузки 50 мА (15Вт),
идеальных 620 не получается, но не менее тем выброс большой без плавного пуска.
LC звено уменьщает пульсации в 10 раз при указанных номиналах.
SCH.thumb.png.c72286e0f68cf8f1beda9b0c751e16b3.png50mA.thumb.png.30199e61224acbfdda10c9f1f579f764.png20uF.thumb.png.a7beafaf3b1b09d252fab776d064c0ea.png

  • Like (+1) 3
matss Proficient

matss

Posted
Posted
В 26.06.2022 в 16:55, юрий робертович сказал:

С таким Др надо не меньше 40-50 мкф ставить

Соберу схему и перепроверю с разными номиналами конденсаторов ещё раз, скорей всего я ошибся при измерении.



  • 2 weeks later...
Anatolii Local

Anatolii

Posted
  • Author
Posted

У меня такая крамола , а нужен дроссель вообще?  Если 50 - 100 лет назад была проблема с большой ёмкостью  ,на большое напряжение , то сейчас не проблема , можно установить С больше чем в транзисторный на 200 ватт ставят  . Или при бумажном с малой ёмкостью без него ни как? Или при кенотроне разделитель , чтобы Кен не потерял здоровье. При пп выпрямителе , может это атавизм?

  • Hmm... (-1) 1
alss Proficient

alss

Posted
Posted
В 26.06.2022 в 13:00, matss сказал:

при настройке получилась ёмкость конденсатора 2мкф, 400 В при выходной частоте генератора 100Гц.

Ни в коем случае в цепи фильтрации не должно быть резонансных явлений, тем более на частоте питающей сети и ее гармоник - на резонансе резко повышается выходное сопротивления источника питания.

  • Like (+1) 1
