В 13.11.2023 в 20:25, Xрюн222 сказал:

Могут быть и другие, более "тонкие"/менее очевидные эффекты.

Например потенциал относительно земли и надежность изоляции на пробой. Оне же тогда на века делали.

В 14.11.2023 в 09:48, Stan Marsh сказал:

При индуктивности примерно равной нулю? Сомнительно.

Работает как трансформатор. Пульсации на полуобмотках равны и противофазны. При одинаковости полуобмоток пульсации на выходе равны 1-(кпд+рассеяние) такого транса. Теоретически.



  • 2 weeks later...
Posted

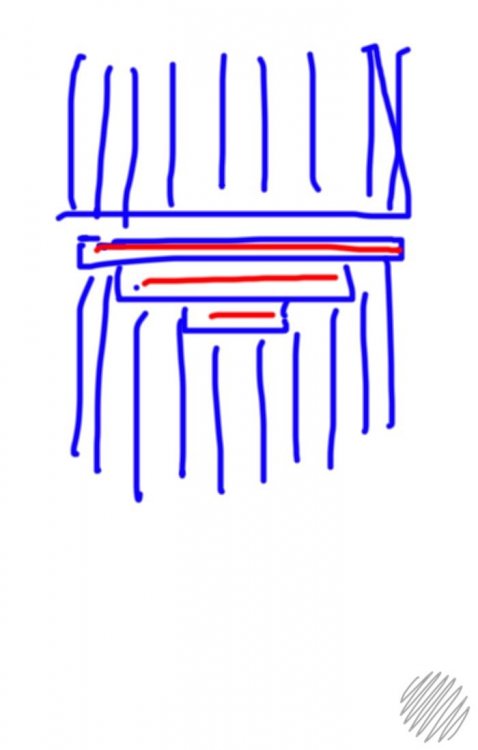

Эксперимент. Ф железо. Зазор 0.5мм. Толщина 0.36. Вставка из этого железа. Калька 3 слоя 0.12мм. с одной стороны на клей.




  • Like (+1) 1
  • 3 weeks later...
Posted

Такое заманчивое название ветки, ну и как тут не постучаться по адресу!

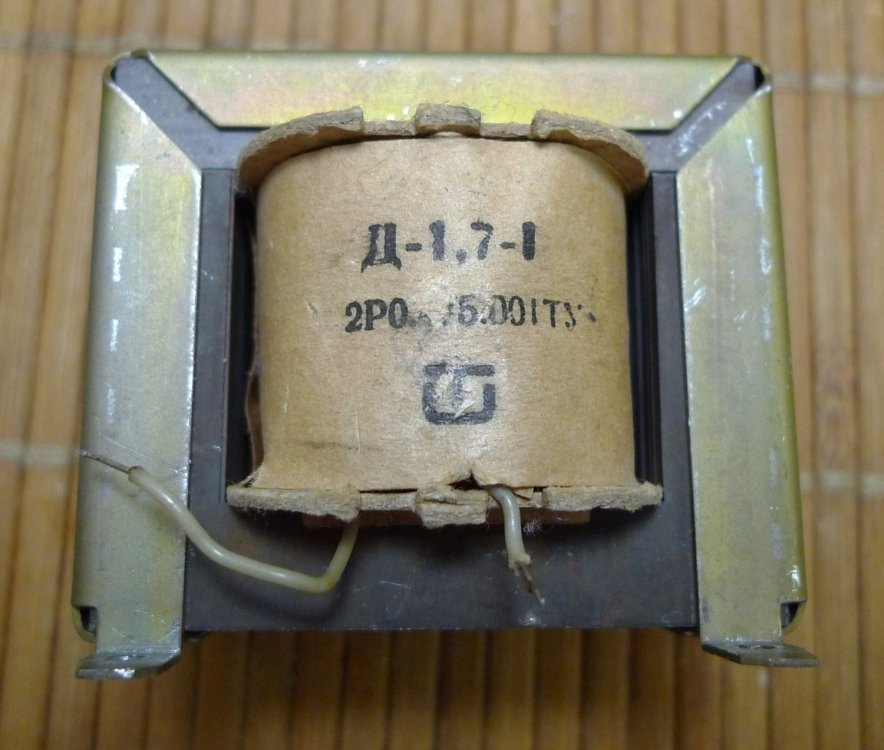

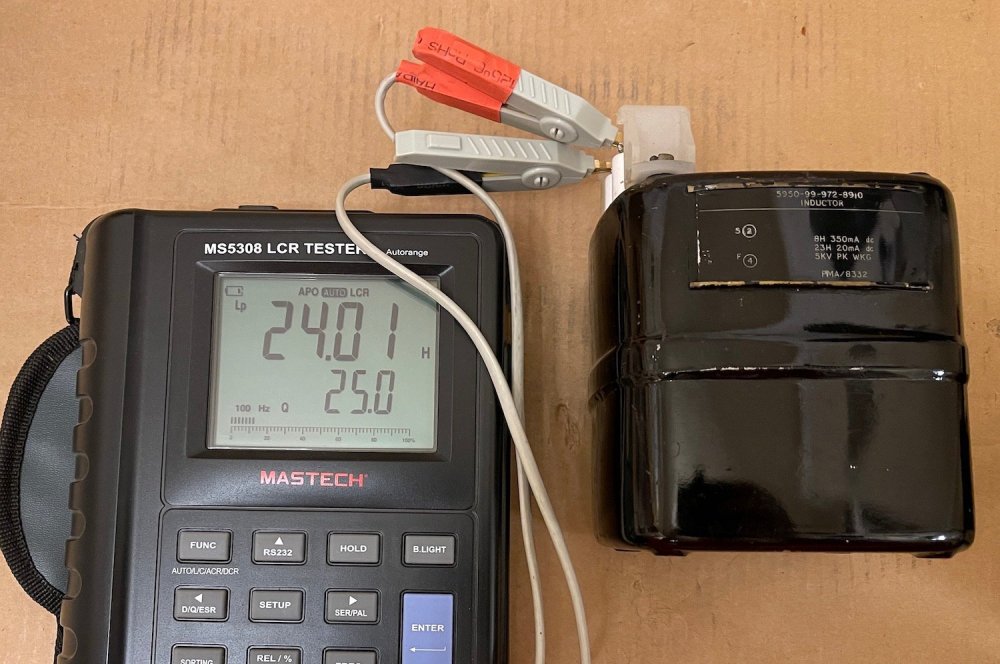

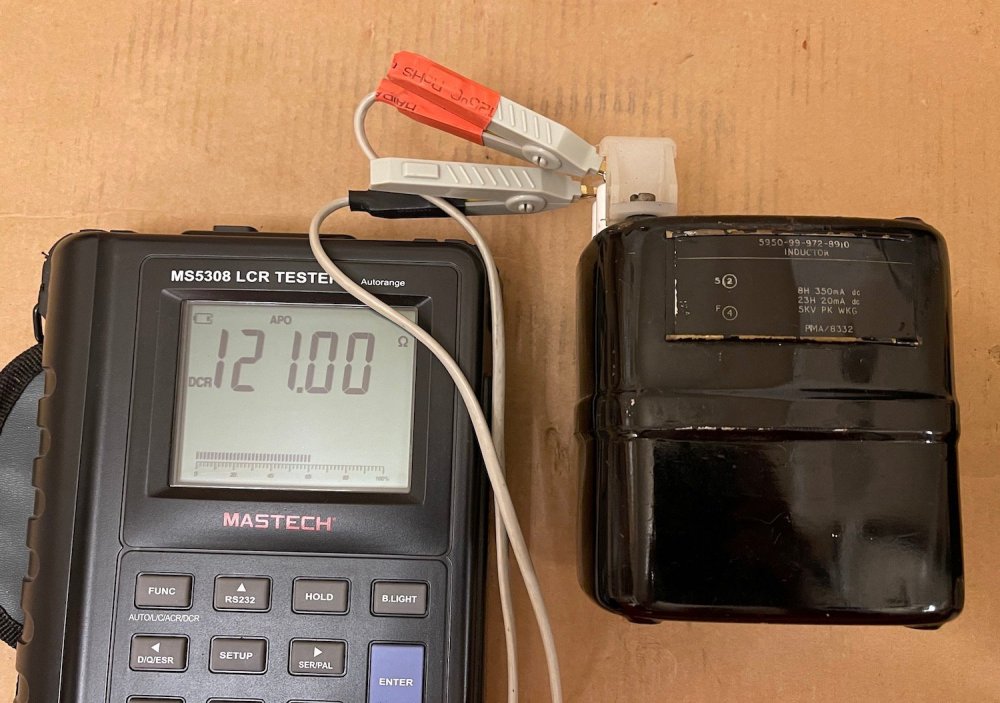

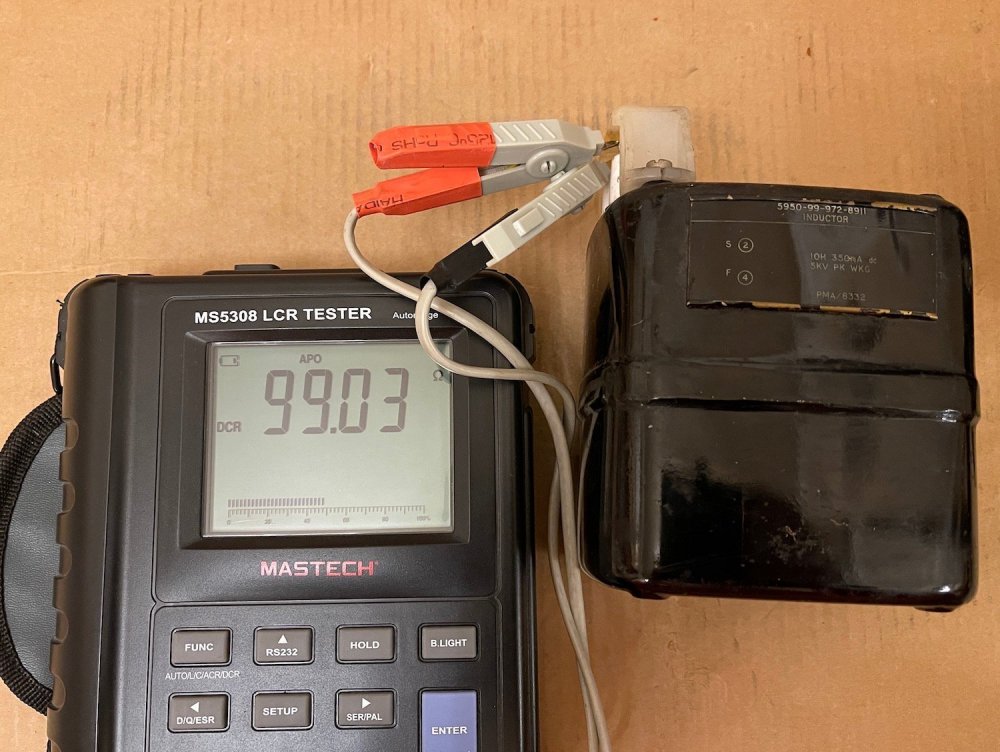

Из-под стола "выкатился" такой дроссель. Каких-либо данных найти не смог. Может кто подскажет какая у него индуктивность?
С уважением, Nittis

Posted
11 минут назад, Nittis сказал:

Такое заманчивое название ветки, ну и как тут не постучаться по адресу!
Из-под стола "выкатился" такой дроссель. Каких-либо данных найти не смог. Может кто подскажет какая у него индуктивность?
С уважением, Nittis

Пр идее 1,7 Гн при токе подмагничивания 1 А.

Берете ТН, допустим тн36 и подключаете последовательно дроссель и переменный резистор 47 ком  к отводу на 1,3 в

Переменником выставляете равенство напряжений на дросселе и резисторе. Измеряете введённое сопротивление и пересчитываете по формуле L= Z/2ПF. Полученное значение умножаете на 0,7 - это и будет индуктивность вашего дросселя в цепи с подмагничиванием.

  • Like (+1) 1
Posted
14 часов назад, Денис ДС сказал:

Переменником выставляете равенство напряжений на дросселе и резисторе. Измеряете введённое сопротивление и пересчитываете по формуле L= Z/2ПF. Полученное значение умножаете на 0,7 - это и будет индуктивность вашего дросселя в цепи с подмагничиванием.

В результате получил 1,3H, что почти совпадает с Вашими предположениями, Господа.
Спасибо! А хотелось-то... Ну как есть:smile-06:
С уважением, Nittis

Posted

Порылся в тетрадях, маркировка СССРовских унфицированных дросселей Д-2.5-1-250, Д-дроссель, первая цифра-индуктивность вторая-ток, третья-активное сопротивление, практически не писалось.

Posted
1 час назад, Юрий_Б сказал:

Порылся в тетрадях, маркировка СССРовских унфицированных дросселей Д-2.5-1-250, Д-дроссель, первая цифра-индуктивность вторая-ток, третья-активное сопротивление, практически не писалось.

Это на нем 250 вольт что ли будет падать на активном на токе 1 А ?

А зачем такой нелепый дроссель нужен ?

Прикинем, при плотности тока 2.5 А/квмм это диаметр по меди 0.7 мм.

Значит длина обмотки при 250 Омах будет пять с половиной километров.

А при диаметре провода 1 мм - одиннадцать километров с гаком...

Вот могу прямо сегодня (т.е. в реальности) намотать нормальный дроссель на 1 А и 2.5 Гн, такой :

аморфный тороидальный магнитопровод 125х75х50 мм, два зазора по 0.75 мм, 1570 витков проводом 1.3 мм, активное получится 4 Ома. Вес кило под пять с половиной.

  • Like (+1) 1
Posted
1 час назад, Михаил К. сказал:

Это на нем 250 вольт что ли будет падать на активном на токе 1 А ?

Да я от балды написал, нет конечно.

Posted
8 часов назад, Михаил К. сказал:

1.7 Гн на ток 1 А это на Ш должна быть огромная железяка.

Дроссель для ЛДС 40Вт имеет индуктивность 1,3Гн,ток 0,43А, размер - два спичечных коробка.

Posted
8 часов назад, Михаил К. сказал:

1.7 Гн на ток 1 А это на Ш должна быть огромная железяка.

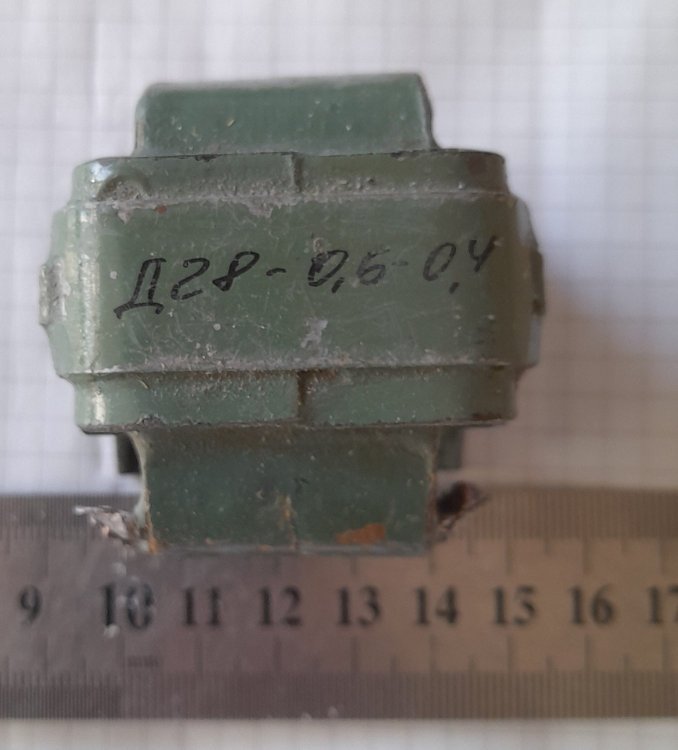

Не совсем так.  0,6 гн на 0,4 А имеет размер 5*5*5 см. Можете экстраполировать до 1,7 гн и 1А.


Posted
В 11.04.2024 в 20:21, Денис ДС сказал:

Не совсем так.  0,6 гн на 0,4 А имеет размер 5*5*5 см. Можете экстраполировать до 1,7 гн и 1А.

Не совсем так. Считаем, экстраполируем по шагам :

при сохранении той же индукции и числе витков надо у дросселя 1.7 Гн/1 А

- увеличить сечение магнитопровода в 1.7/0.6= 2.84 раза по индуктивности (чтобы было не 0.6, а 1.7 Генри)

-уменьшить эквивалентную магнитную проницаемость сердечника в 1 А/0.4 А = в 2.5 раз чтобы сохранить индукцию на том же уровне. Увеличиваем зазор.

Но индуктивность то тоже упала в 2.5 раза вместе с эквивалентной проницаемостью и вместо 1.7 стала 0.68 Гн.

Значит надо что ?

Увеличить сечение магнитопровода еще в 2.5 раза чтобы получить и ток 1 А и индуктивность 1.7 Гн.

Итого масса магнитопровода выросла в 2.84*2.5= 7 с гаком раз.

Но и это еще не все...Провод то увеличился в сечении в 2.5 раза по плотности тока, значит и высоту/ширину магнитопровода надо увеличивать чтобы провод вошел в окно.

Вот оно и выросло по весу раз в десять, вот и вся экстраполяция...



  • Like (+1) 3
Posted
В 11.04.2024 в 19:52, Sergio сказал:

Дроссель для ЛДС 40Вт имеет индуктивность 1,3Гн,ток 0,43А, размер - два спичечных коробка.

Давайте ваш расчет - сечение магнитопровода, его длина, величина зазора и витки и сечение провода. Требуется 1.7 Гн и 1 А. Индукцию берем как у нормального однотактного выходника, мы же об аудио применении говорим, не об ЛДС или каком нибудь пром.агрегате для прогрева асфальта...

Posted
3 часа назад, Михаил К. сказал:

Не совсем так. Считаем, экстраполируем по шагам :

при сохранении той же индукции и числе витков надо у дросселя 1.7 Гн/1 А

- увеличить сечение магнитопровода в 1.7/0.6= 2.84 раза по индуктивности (чтобы было не 0.6, а 1.7 Генри)

-уменьшить эквивалентную магнитную проницаемость сердечника в 1 А/0.4 А = в 2.5 раз чтобы сохранить индукцию на том же уровне. Увеличиваем зазор.

Но индуктивность то тоже упала в 2.5 раза вместе с эквивалентной проницаемостью и вместо 1.7 стала 0.68 Гн.

Значит надо что ?

Увеличить сечение магнитопровода еще в 2.5 раза чтобы получить и ток 1 А и индуктивность 1.7 Гн.

Итого масса магнитопровода выросла в 2.84*2.5= 7 с гаком раз.

Но и это еще не все...Провод то увеличился в сечении в 2.5 раза по плотности тока, значит и высоту/ширину магнитопровода надо увеличивать чтобы провод вошел в окно.

Вот оно и выросло по весу раз в десять, вот и вся экстраполяция...



Ужос...  Как теперь с этим жить?

Posted
7 часов назад, Михаил К. сказал:

Давайте ваш расчет - сечение магнитопровода, его длина, величина зазора и витки и сечение провода. Требуется 1.7 Гн и 1 А. Индукцию берем как у нормального однотактного выходника, мы же об аудио применении говорим, не об ЛДС или каком нибудь пром.агрегате для прогрева асфальта...

Достаточно один раз понять, что нет никакой разницы: аудио или не аудио, дроссель он и есть дроссель. Берём понижающий силовой транс ватт на 40-60 с вторичкой от 12 до 24В, делаем нкобходимый  зазор, вторичку подключаем последовательно с первичкой в качестве компенсационной и все дела. Для ищущих божественных откровений и охотников за блохами есть другие форумы единомышленников.

  • Like (+1) 1
Posted
4 часа назад, Sergio сказал:

Достаточно один раз понять, что нет никакой разницы: аудио или не аудио, дроссель он и есть дроссель. Берём понижающий силовой транс ватт на 40-60 с втор

Эти трансы и дроссели для пром. применений делают с индукцией 1.65 плюс-минус Тл.

На железе весьма так себе по грейду, которое лучше вообще не использовать.

На трансе 40-60 ватт вы никогда дроссель на 1.7 Гн и 1 А не сделаете.



  • Like (+1) 1
Posted
4 часа назад, Sergio сказал:

Достаточно один раз понять, что нет никакой разницы: аудио или не аудио...

И вы уже никогда в жизни не сделаете ничего действительно звучащего. Это по отечески сказал вам, как человек с большим опытом конструирования!

Posted

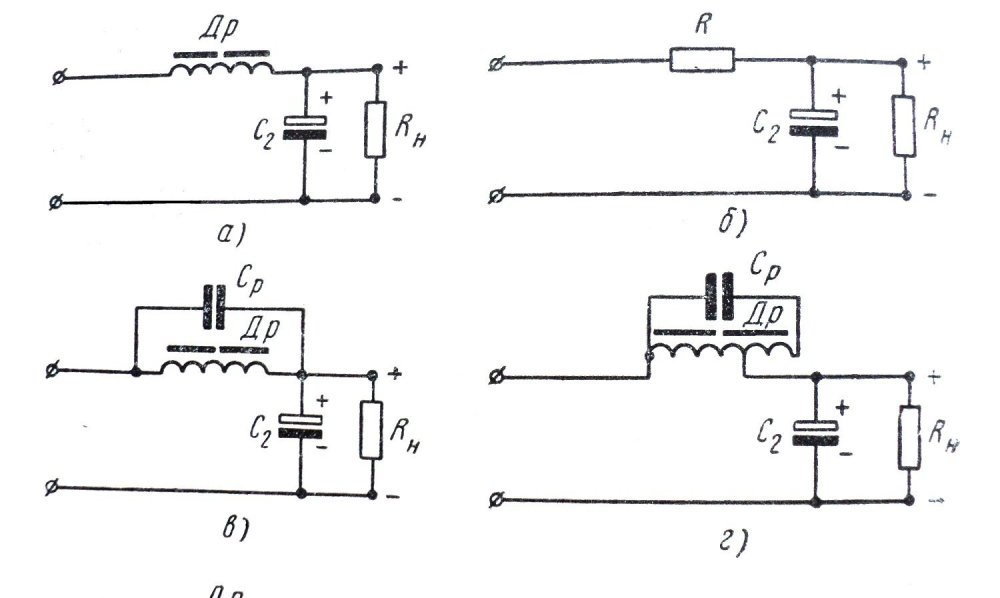

В детстве (лет 40 назад) делал так : ставил RC фильтр с переменным резистором 10кОм и изменяя его сопротивление, добивался приемлемого уровня пульсаций, после чего приравняв R резистора Rинд. дросселя, вычислял необходимую индуктивность и менял R на L.

Хотя и расчёт RC фильтра - дело пяти минут. А сейчас и вовсе есть онлайн. калькуляторы.

И заметьте, что я нигде не говорил, что на габарите 40Вт сделаю дроссель 1,7Гн, 1А. А вот на 80Вт уже можно, если железо не кровельное.
