Железо для звуковых трансформаторов

Xрюн222

By Xрюн222
in Passive

 Share

Recommended Posts

Сергей Б Local

Сергей Б

Posted
Posted

У меня если попадаются две тороидальные железяки с сильно отличающимися параметрами, но близкие по высоте, обе разматываю, складываю, и мотаю два тора, потом отдаю прорезать зазор, потом пропитка эпоксидкой в вакууме, и т.д. Хотя торы на выход меня не впечатлили.

  • Replies 845
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Александр Кр
Александр Кр

Здесь где-то высказывались, что чем больше массогабариты сердечника, тем он больше вносит нелинейных искажений. Считаю это в корне не верным. А нелинейные искажения в сердечнике появляются исключитель

Xрюн222
Xрюн222

Своим конкретным опытом могу немножко поделиться. Надысь намотал катушку для выходного трансформатора корректора, попробовал разное железо одинаковой размерности в этой катушке. Даже по измерениям луч

Posted Images

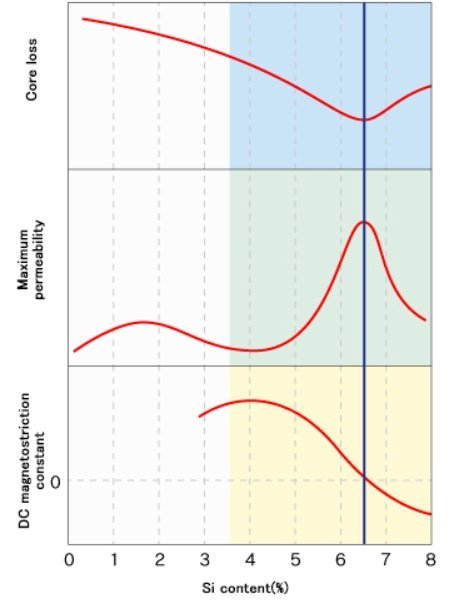

Buran81 Local

Buran81

Posted
Posted
8 минут назад, Сергей Б сказал:

У меня если попадаются две тороидальные железяки с сильно отличающимися параметрами, но близкие по высоте, обе разматываю, складываю, и мотаю два тора, потом отдаю прорезать зазор, потом пропитка эпоксидкой в вакууме, и т.д. Хотя торы на выход меня не впечатлили.

И чем режите зазор в торах? Например 0.1мм или 0.05мм (что для любителей так наз. БТВЗ в минималестический узч)

Сергей Б Local

Сергей Б

Posted
Posted

Там спецы режут, зазор больше чем нужно, но он конический, когда вставляешь бумагу 0,07 и сжимаешь железо, зазор становится постоянной ширины.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
28 минут назад, Алексей сказал:

БТВЗ

Мне вот интересно, а когда ТВЗ становится Б? И есть ли в природе СТВЗ? С МТВЗ тоже не очень понятно. Тут важны размеры? Или вес? Или что-то ещё, может, лазарев обум? На, который.





ВКН Local

ВКН

Posted
Posted

МТВЗ - из 50х годов где 3 ватта преобразовывали с помощью 20-Ваттного габарита.  Коэфф соотношения мощностей примем за 6:1.

СТВЗ - давайте общим голосованием стандартзируем на К =20-30.

Все остальное = БТВЗ.

Верно?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, ВКН сказал:

Верно?

Ммм, мой учитель математики Владимир Маркович в таких случаях говорил:"Эту величину назовём хреноподобной", он знал ещё много других точных определений, и был кандидатом в науку.

В принципе, я не возражаю, договориться по терминам - это важно.

  • Smile 1
ТимВал Local

ТимВал

Posted
Posted

Габаритная мощность довольно интересный показатель. Зависит не только от поперечного сечения и предельного намагничивания но и от размер окна в магнитопроводе. Если окно достаточно велико то можно и на "гвозде" киловаттник намотать. :biggrin:

Впрочем это уже совсем другая тема...

Алексей Proficient

Алексей

Posted
Posted

А если в качестве критерия предложить не ScSo, а В~ на Fн и ном. мощности?

Скажем, <0,3 Тл, БТВЗ, 0,4-0,6 СТВЗ, >0,7 МТВЗ. И при Во не 0,9Тл, а меньше...

С помощью всем известной программы это можно быстро прикинуть.

  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
5 минут назад, ТимВал сказал:

Габаритная мощность довольно интересный показатель. Зависит не только от поперечного сечения и предельного намагничивания но и от размер окна в магнитопроводе. Если окно достаточно велико то можно и на "гвозде" киловаттник намотать. :biggrin:

Впрочем это уже совсем другая тема...

Ровно та же. Меньше железа - больше меди, Буран негодует, ему так дороже выйдет... А мы иной раз можем себе позволить. Не раз делал СБТВЗ не на экономном е96 с окном 16х48, а на полноразмерном Ш32 с окном 32х80. Не на е75 (окно 12,5х37, 5), а на Ш25 с окном 25х62,5 , и т.п. Кстати, значительно более отличные ТВЗ получаются... Примерно такое Ш32 планируется под те 45-е лампочки, в том числе.

  • Like (+1) 2
ВКН Local

ВКН

Posted
Posted

А вот ушной усилитель с трансиком  7к/32ом с сигналом на первичке около 40в (индукция!). Для него Е66 набором 30мм уже БТВЗ?

Алексей Proficient

Алексей

Posted
Posted
4 минуты назад, ВКН сказал:

А вот ушной усилитель с трансиком  7к/32ом с сигналом на первичке около 40в (индукция!). Для него Е66 набором 30мм уже БТВЗ?

Ну наверное будет зависеть от того, сколько в первичке витков;) ну и это не совсем твз, скорее ближе к согласующим, мощность совсем небольшая. А то так можно и линейные на пермаллое к БТВЗ причислить.

Хотя посыл понятен, согласен, критерий В~ не полный и не достаточный.

Buran81 Local

Buran81

Posted
Posted
8 часов назад, Алексей сказал:

Роман, в БТВЗ таких мелких зазоров просто не бывает имхо ;) потому как витков в них много, и всего остального тоже.

Скорее наоборот. В так наз.бтвз  много мотать и не могут, полоса по ВЧ там же не резиновая. 3000 витков  с током подмагничивания 40мА , это зазор 0.13мм. Минус тех. на железе  0.05, это надо  сделать рез 0.08мм. Круто конечно на здоровом сердечнике такое провернуть.

Buran81 Local

Buran81

Posted
Posted
7 часов назад, Алексей сказал:

А если в качестве критерия предложить не ScSo, а В~ на Fн и ном. мощности?

Скажем, <0,3 Тл, БТВЗ, 0,4-0,6 СТВЗ, >0,7 МТВЗ. И при Во не 0,9Тл, а меньше...

С помощью всем известной программы это можно быстро прикинуть.

Нельзя В0 делать меньше 0.8- 0.9. Зазор  будет не оптимальным  и след.малая индуктивность.

Buran81 Local

Buran81

Posted
Posted
29 минут назад, Anatolii сказал:

Как то видел формулу- Р габ  ТВЗ = Р вых  *20   . Все что больше БТВЗ получается ?

Наконец  то  в расчётах появилась вых.мощность. Прогресс! Скоро окажется что для 45 триода  бтвз  и не в тему  будет.

  • Like (+1) 1
KAI Proficient

KAI

Posted
Posted
18 часов назад, Михаил К. сказал:

Димыч, что тор, что квадрат, что шестиугольник или треугольник, никакой разницы с точки зрения трансовых механизмов нет.

И механизм влияния зазора тоже не отличается.

Одни и те же формулы по всем вопросам у всех геометрий, вот например влияние зазора

µэф = µ/(1+lз×µ/l), где:
µ – начальная магнитная проницаемость
l – средняя длина магнитной линии
lз – длина воздушного зазора

Форма сердечника влияет на нелинейные искажения.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
10 минут назад, KAI сказал:

Форма сердечника влияет на нелинейные искажения.

Скорее выразится не форма сердечника а его исполнение. Анизотропное железо сильно больше искажает в Штамповка,  чем в навитом ОЛ виде.

KAI Proficient

KAI

Posted
Posted
1 минуту назад, Buran81 сказал:

Скорее выразится не форма сердечника а его исполнение. Анизотропное железо больше искажает в Штамповка,  чем в навитом ОЛ виде.

Нет, говорилось именно о форме.

Sergio Proficient

Sergio

Posted
Posted
1 час назад, KAI сказал:

Форма сердечника влияет на нелинейные искажения

И какой сердечник по-вашему искажает сильнее?



Сидоров СА Apprentice

Сидоров СА

Posted
Posted
В 11.10.2024 в 21:52, Юрий_Б сказал:

Не тех-форум, а картинная галерея. Любителям дерева.


Юрий,вы привели великолепный пример ,как НЕ надо делать усилители,мне тоже это жутко НЕ нравится...Это скорее всего конструкция выходного дня начинающего радиолюбителя со всеми вытекающими...:smile-57:

По моему скромному разумению усилитель - это разумный компромисс между деревом,металлом,формой,цветом и содержанием...Не всегда все сразу получается... За 27 лет хобби из приблизительно 30 с лишним сделанных мной усилителей минимум три пошли на переплавку...:smile-08:


  • Like (+1) 11
Sergio Proficient

Sergio

Posted
Posted

Гриша Перельман отказался от миллиона долларов. Кто-то возьмёт на себя смелость учить его жизни? Есть люди, живущие в другом измерении и нечего к ним приставать со своим мещанством.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
4 часа назад, KAI сказал:

Форма сердечника влияет на нелинейные искажения.

Понятно. Простой вопрос - у какого варианта (1,2,3,4,5,6) они будут меньше и у какого- больше, можете объяснить ?

Сечение и средняя длина магнитной линии и зазор одинаковые, материал изотропный. Или вторая альтернатива, если нигде нет зазора.

форма сердечника.jpg

  • Thanks (+1) 1
KAI Proficient

KAI

Posted
Posted
1 час назад, Sergio сказал:

И какой сердечник по-вашему искажает сильнее?



В котором из-за его геометрии локально возникают участки  с магнитной индукцией близкой к максимальной.

  • Like (+1) 1
Михаил К. Proficient

Михаил К.

Posted
Posted
5 минут назад, KAI сказал:

В котором из-за его геометрии локально возникают участки  с магнитной индукцией близкой к максимальной.

Вариант 1 или 2 или 3 или 4 или 5 или 6 ?
