Фонокорректор на германиевых транзисторах

Valinor

By Valinor
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Причём, что интересно, в некоторых случаях настройка по меандру НЕ совпадает с настройкой по статичным синусоидальным сигналам :shock:

  • Like (+1) 1
  • Replies 637
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

vs music
vs music

Вставил в коробочку плату германиевой версии корректора PreConsonant . Изменил некоторые номиналы схемы . По коробочке еще не закончена  работа - сделаю ножки и переднюю панель . Но корректором уже по

vs music
vs music

Пока возился с этим преампом - ради интереса пробовал ставить  разные транзисторы ( из тех , что у меня были в наличии  ) . И оказалось , что П-416 совсем не самые шумные ( среди германиевых ) . А ток

edik58
edik58

Мне 64,а шило до сих пор в оппе!

Posted Images

Михаил SM Local

Михаил SM

Posted
Posted
5 минут назад, Xрюн222 сказал:

Причём, что интересно, в некоторых случаях настройка по меандру НЕ совпадает с настройкой по статичным синусоидальным сигналам :shock:

По синусу всё может быть просто идеально , но включаешь форму меандра и хочется сразу кофейку для начала.    Я  с этим столкнулся при ваянии обычных предов с ТБ  -та же история , но как-то проверил пред Макентош С20 -  ну весьма навороченный схемотехничеки и был удивлен -  форму меандра он держал идеально  .

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, Михаил SM сказал:

Если кто в теме корректоров , то не могли не обратить внимание , что цепь антириаа -  реально помает контролировать точность восстановления АЧХ , но подача меандра -  1 кгц и далее вверх, вниз, часто показывают , как нещадно коверкают ФЧХ все (многие) популярные виды RIAA коррекции . Добиться идеального меандра после антириаа  , тем не  менее , тема интрирующая.   Меандр выводим по верхней полке точным подгогом тау по ВЧ , но вот нижняя полка - когда она перекособоченна , непонятно чем выводится.   Пентодные корректора точнее восстанавливают меандр (по крайней мере верхнюю его часть) и триодные (вх. каскад на 12ах7 к примеру) часто валят фронт меандра и неслабо так.  Субъективно же всё прилично , но объективистам от этого не легче.

Всё так, я правда, про другое писал, на слух изменение АЧХ корректора, переключением, плавной ли регулировкой будет выглядеть точь в точь как регулировка тембра, тем более в самоделах, не до меандров тут... не скажу, что с ужасом, но с полным недоумением прочитал, что тут вовсю темброблоки применяют, да ещё и с лауднесью (с тонкоррекцией), смерть же звуку, вот уж что коверкает, так коверкает и насовсем, не зря же отказались от них ещё в 80-х во всём приличном!

В 26.05.2023 в 09:02, Сергей А сказал:

Самое простое обьяснение - нет усилителя , нет и его проблемм  :)

Самое хайэндное воплощение , для тех кто хочет услышать именно оригинал записи , а не элементы и обвес.
Даже добавить к любому корректору повторитель , одно-двухтактный , в общем не проблема.


Читаю и дивлюсь, ну как это нет усилителя, когда он есть, самый главный услитель, сердце винилового тракта, если он плохой, сделан по остаточному принципу, а они, обычно, у всех почти так и сделаны, то дольше ловить и нечего, бесполезно! А тут ещё через него и другие источники через него зачем-то слушать....  ну какой оригинал, к лешему, его, корректора, элементы и обес и будете слушать, не гармоники.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну была ж такая "фишка" в некоторых классических усилках - фонокорректор переключался в режим линейного усиления порядка 1...5...10 и через него шли и входы радио, AUX, и т.п. с отн. высоким уровнем сигнала 0,1...0.5 в.

S.Laptev Veteran

S.Laptev

Posted
Posted
55 минут назад, Xрюн222 сказал:

Ну была ж такая "фишка" в некоторых классических усилках - фонокорректор переключался в режим линейного усиления порядка 1...5...10 и через него шли и входы радио, AUX, и т.п. с отн. высоким уровнем сигнала 0,1...0.5 в.

Да, делали так, у дешёвых и имеющих входы для пьезо и кристаллических голов в том числе, экономия, делителем гасили вначале, потом опять усиливали. А тут целая антириаа с кучей копеечных деталей, точно звуку один вред.

Сергей А Local

Сергей А

Posted
Posted

В подробности вдаваться не хочу , но именно при таком включении образуется необходимые условия для звучания на уровне SE , при этом есть возможность получить более низкие искажения . Любой отдельный усилитель будет только помехой.
Наушники не проблема для аудиофилов.
В общем рыба такая , не нравится не ешьте. :)

С антириааа , да , есть эта проблема , но без нее никак. Кроме этого , с диска она не нужна , это вторичная функция.
И никто не мешает прослушивать в обычном режиме , с усилителем , но теоретически хуже. Что тут сложного.
Вполне вероятно , что на выходе можно поставить паралельный выходной каскад Агеева , но тоже в цепи ОС корректора.



Также никто не мешает преобразовать подобный усилитель в корректор целиком изменив ОС , сколько-то он выдаст , может ватта 2-3-4. Но уже как SE :)

А если совсем просто , то любая TDAшка подойдет , в корректорном включении.

alss Proficient

alss

Posted
Posted
7 часов назад, Михаил SM сказал:

Если кто в теме корректоров , то не могли не обратить внимание , что цепь антириаа -  реально помает контролировать точность восстановления АЧХ , но подача меандра -  1 кгц и далее вверх, вниз, часто показывают , как нещадно коверкают ФЧХ все (многие) популярные виды RIAA коррекции . Добиться идеального меандра после антириаа  , тем не  менее , тема интрирующая.

 В приличных корректорах с коррекцией в цепи ОС обычно проблем с восстановлением формы сигнала, в конкретном случае меандра, нет, но там другие особенности. В корректорах с пассивной коррекцией для восстановления сложной (отличной от синусоиды) формы сигнала нужна не только полная зеркальность АЧХ, но и большая импульсная перегрузочная способность для перезарядки конденсаторов в цепи коррекции. Например, в схеме "Студийного-Персонального" от одесситов это учтено в полной мере.

BAA Master

BAA

Posted
Posted
8 hours ago, Сергей А said:

паралельный выходной каскад Агеева

Агеев то здесь причём?
Скопи...т, кто Квод, кто Техникс, а кто и операционник.
Последние хоть авторство не приделывали и в мурзилки не писали.
Мать всех интелов и  не только,
Harris, 1971 год.

  • Hmm... (-1) 1
  • 4 weeks later...
quoter Rookie

quoter

Posted
Posted

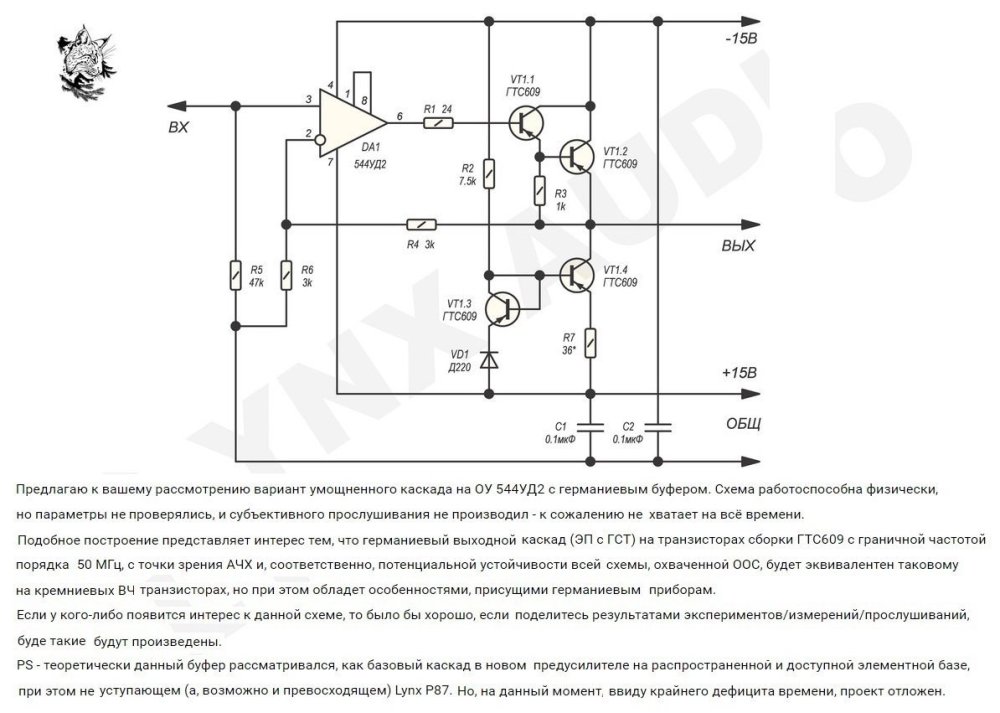

Всем здравствовать,

вопрос - как заставить работать?

собрал на макетке - не работает:smile-44:

и вообще - стоит оно того или нет?

спасибо за советы.

Bufer Lynx.jpg

Anatolii Local

Anatolii

Posted
Posted

Мои 7 коп . в свое время, в комете 212  ,в универсальном усилителе на входе  малошумящий  П27 менял на 3107 . Простой заменой .  шумов становилось на порядок меньше . как то так .

  • Like (+1) 1
Leonid, Enthusiast

Leonid,

Posted
Posted
17 часов назад, quoter сказал:

интересно заставить эту схему работать...

гтс609 применить:smile-23:

Без подробностей трудно давать какие либо советы, хоть схема и простая. Мне не совсем понятен и практический смысл этой схемы в текущей теме. А без германиевой сборки, 544 уд2 работает?:smile-59:

BAA Master

BAA

Posted
Posted
8 hours ago, quoter said:

гтс609 применить

Зачем? Там ничего подобранного не требуется, и просто ВЧ (если так надо) танзисторов хватит. Все эти сборки для габаритов/надежности...

quoter Rookie

quoter

Posted
Posted

без сборки - работает,

смысл - выхлоп на германии,

надо исправить ошибки в схеме чтобы

была работоспособной,ну и хочу  проверить

как звучит.

Leonid, Enthusiast

Leonid,

Posted
Posted
7 минут назад, quoter сказал:

надо исправить ошибки в схеме чтобы

была работоспособной

В схеме я ошибок не увидел, может ошибки в монтаже? Собирайте последовательно. Сначала один VT1.1 с резистором 3кОм вместо ИТ(VT1.3 и VT1.4), затем добавите VT1.2 и тд. Тогда будет видно, где накосячили.

  • Like (+1) 1
