УНЧ на ГУ-72

[Алексей]

[Алексей]

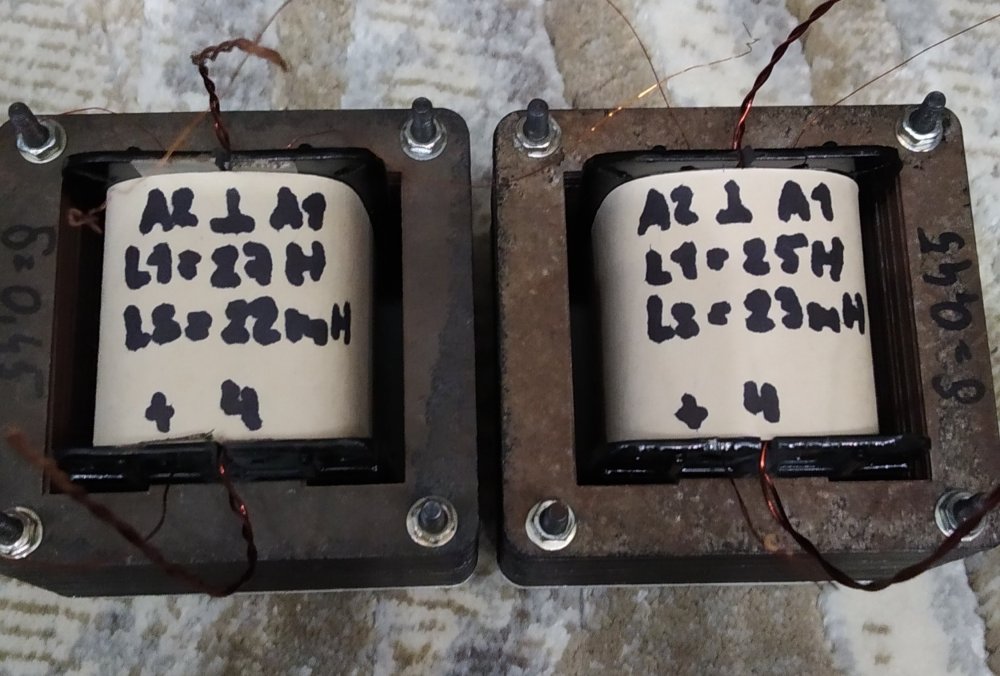

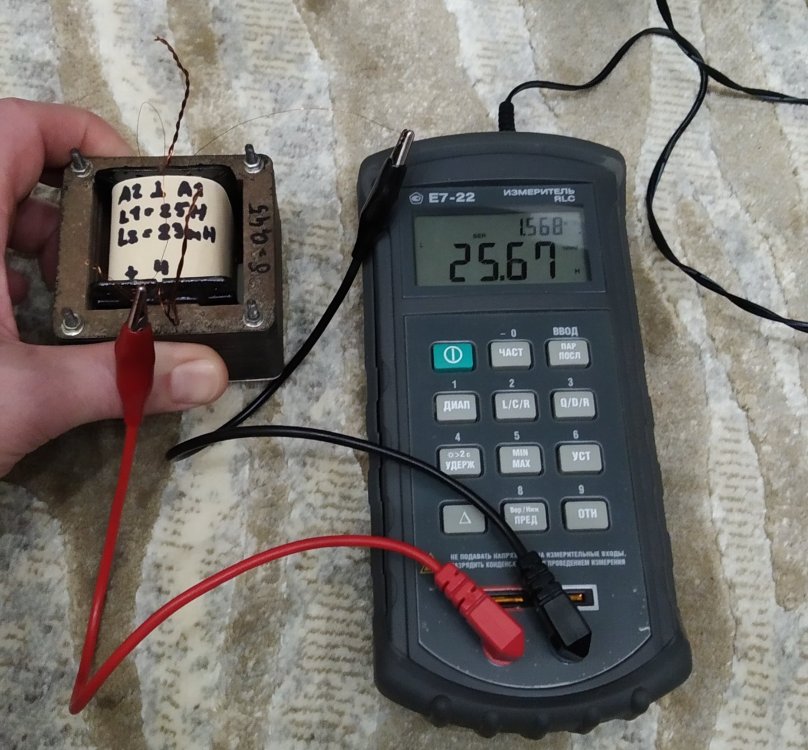

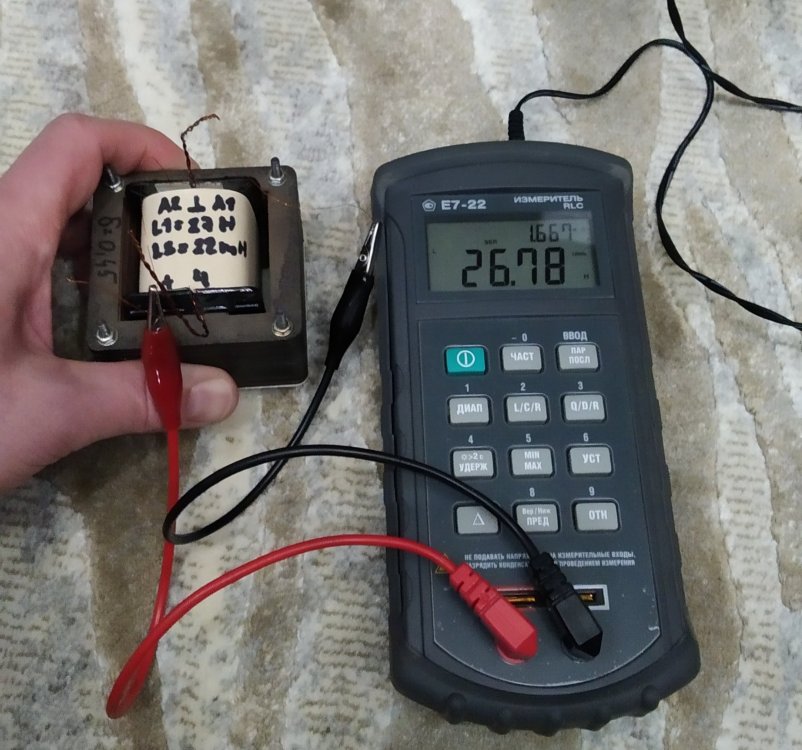

maximka, может измерили криво? Ну не может такого быть, даже с зазором 1мм 3000вит давали 10Гн, а в перекрышку и все 20 ;)

[Guest Zampotech]

1 час назад, Lukasarts сказал:

За то красивый!!!

На ГМ-100 еще красивей. Но нужно жить в Норильске или Воркуте, что-бы включать эту духовку дома.

[Lukasarts]

1 час назад, Алексей сказал:

У меня такой же прибор.

Подскажи - а он по сопротивлению врёт ? У меня сопротивление Брешит...

[Алексей]

Компенсацию перед измерением проводите?

[Алексей]

В целом, норм прибор, а миллиомы я бы мостом измерял, если речь про них была.

[Кружка]

33 минуты назад, Zampotech сказал:

На ГМ-100 еще красивей.

Как-то не похожи они на ГМ-100 - больше смахивают на RS315. На заднем плане похоже виднеются RS239.

[Sergio]

Врёт на миллиомах? Он, вроде, от 1мОм измеряет. Р333 иногда не натаскаешься, хотел совместить полезное - работу с приятным-хобби.

[Lukasarts]

1 час назад, Sergio сказал:

Врёт на миллиомах? Он, вроде, от 1мОм измеряет. Р333 иногда не натаскаешься, хотел совместить полезное - работу с приятным-хобби.

Врёт на сопротивлении дросселей.. 300 ом померять не в состоянии.

[Lukasarts]

Какие конденсаторы ставить?

Есть филипсы BC электролиты. Последовательно можно зарядить.

Или МБГВ будут в тему ?

Спасибо.

[Алексей]

9 минут назад, Lukasarts сказал:

Врёт на сопротивлении дросселей.. 300 ом померять не в состоянии.

А вы акт. сопр. дросселей на переменном токе измеряете, я правильно понял?

Эта штука полное сопр. измеряет,если нужно чисто активное, то обычным мультиметром измеряйте и будет вам щастя.

[Lukasarts]

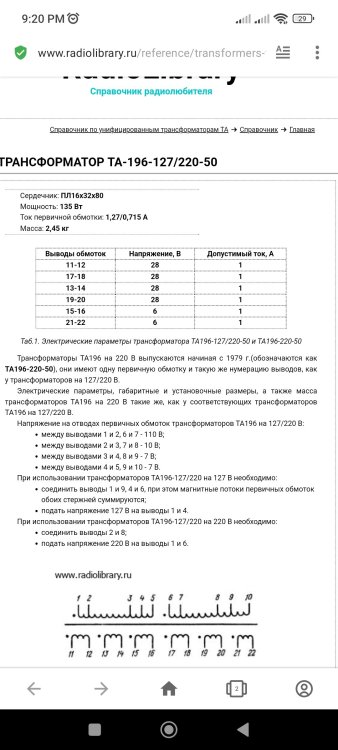

Есть трансформатор та-196

Ток накала гу72 равен 1 амперу по даташиту.

Напряжение накала 22-27.2 вольта.



Если я применяю этот транс для накала, паралельно соеденив обмотки доведя ток до 2 ампер. Передозировка на 0.8 вольт негативно не отразится?

Использовать один транс для накала двух ламп можно? Или лучше питать накала ламп от разных трансов? У меня их есть пара.

Спасибо.

[Lukasarts]

Выбор режимов для 6н6п, 6с19п.

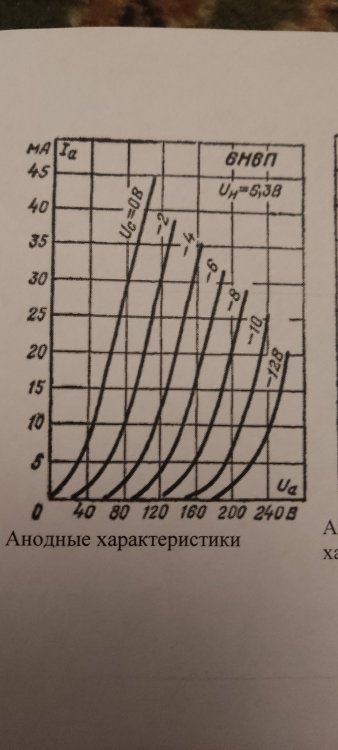

Для 6н6п:

Анодное 160в, смещение -6в, потребление 15мА.



Для 6с19п:

Анодное 200в, смещение -70в, потребление 60мА.

С большим удовольствием выслушаю критику и предложения. Благодарю.

[Lukasarts]

2 часа назад, Алексей сказал:

А вы акт. сопр. дросселей на переменном токе измеряете, я правильно понял?

Эта штука полное сопр. измеряет,если нужно чисто активное, то обычным мультиметром измеряйте и будет вам щастя.

Смотрите.

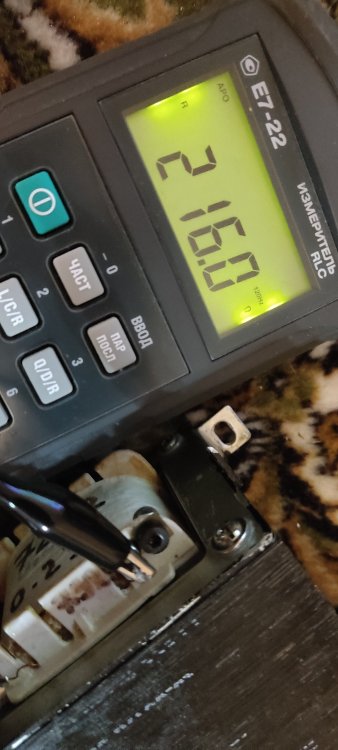

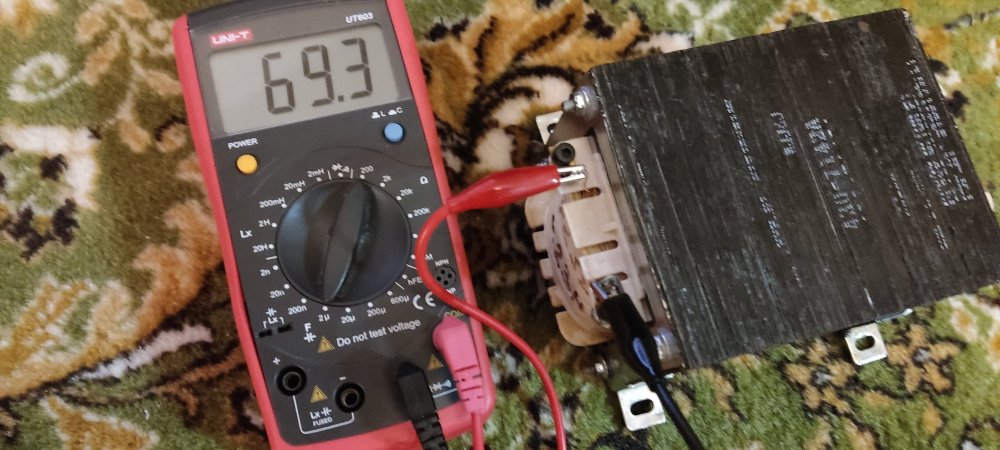

Красный юнит показывает 69.3 ом.



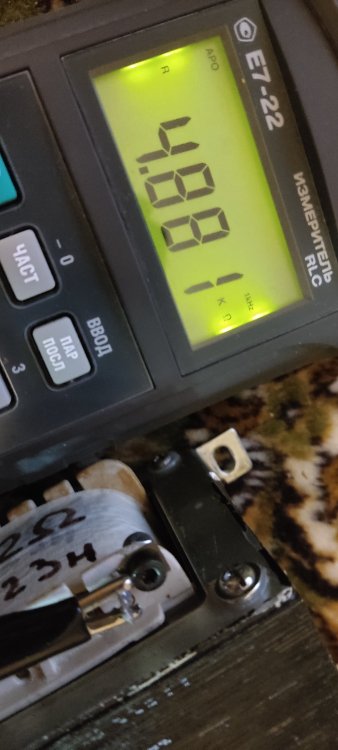

А е 7-22 я сделал замеры на 1 кГц и на 120 гЦ. Но там бред.

[Васянин Сергей]

1 час назад, Lukasarts сказал:

Есть трансформатор та-196

Если я применяю этот транс для накала, паралельно соеденив обмотки доведя ток до 2 ампер. Передозировка на 0.8 вольт негативно не отразится?

Использовать один транс для накала двух ламп можно? Или лучше питать накала ламп от разных трансов? У меня их есть пара.

Спасибо.



Передозировка легко убирается переключением отводов на первичке. Питать накал можно одним трансом.

Красный прибор показывает активное омическое сопротивление, а Е7 показывает полное сопротивление(реактивное+активное). Всё они правильно кажут.



[Lukasarts]

1 час назад, Васянин Сергей сказал:

Передозировка легко убирается переключением отводов на первичке. Питать накал можно одним трансом.

Благодарю. Я переспросил, так как накалы  ГМ 70 у меня будут питаться 2 мя трансформаторами.

[Lukasarts]

1 час назад, Васянин Сергей сказал:

Красный прибор показывает активное омическое сопротивление, а Е7 показывает полное сопротивление(реактивное+активное). Всё они правильно кажут.

Понял. Ещё раз спасибо. Расчеты на "падение на дроселе"  делать по "активному омическому"?

[Васянин Сергей]

Да.

[Sergio]

Доя себя видел SE на ГУ-72 таким: пред на половинке 6Н7С, драйвер на ГИ-3, ГУ-72 в пентоде. Анодное 700 В стабилизированное для всех каскадов, параллельный стабилизатор для экранной сетки ГУ-72, смещение драйвера и ВК фиксированное. Выходной трансформатор... Энтузиазм иссяк...

[Сергей Ал.]

10 часов назад, Lukasarts сказал:

Есть филипсы BC электролиты. Последовательно можно зарядить...

Не забыть зашунтировать резисторами последовательно соединённые конденсаторы. Конденсаторы эти, к слову, весьма неплохие.

[Lukasarts]

2 часа назад, Сергей Ал. сказал:

Не забыть зашунтировать резисторами последовательно соединённые конденсаторы. Конденсаторы эти, к слову, весьма неплохие.

День добрый. Какого номинала шунты?? 500 ом - 1 кОм  хватит?

Благодарю за совет!

[ДимДимыч]

  100 кОм и выше..

Посчитать по закону Ома ,  исходя из анодного напряжения и мощности резисторов.

[Sergio]

Да, только шунтировать надо правильно, если вообще надо.

[Сергей Ал.]

29 минут назад, Sergio сказал:

...если вообще надо.

При последовательном соединении любых конденсаторов - ОБЯЗАТЕЛЬНО!

Иначе, если каждый конденсатор не рассчитан на напряжение питания, из-за различий токов утечки на каком-то из конденсаторов напряжение может превысить допустимое.

[Карабасс]

А резисторы для шунтирования не просто из коробки брать, а подбирать одинаковые по сопротивлению с минимальным разбросом.
