1 час назад, Васянин Сергей сказал:

Для этой лампы не надо 10ком, достаточно 5 ком. Из за особенности   вах лампы меньше делать не стоит, а то нарветесь на изменение тонального баланса при изменении громкости.

Т.е. для этой лампочки я при сопротивлении акустики 4 ома стремлюсь получить Ra всего 5 кОм? Я правильно понял?

А для ГМ 70 ? Акустика та же - 4 ома. Анодное 1600 вольт. Смещение -180 в. Потребление 80 ма.



Примерно и приемного благодарен



Posted
8 минут назад, RedStar сказал:

Для гу72 нет еще. Но предстоит.
Много меди влияет на индукцию сердечника, что не есть гуд.
И 5к, в данном случае, - расточительно.

Вам не советую, если не понимаете на что и как влияет активное сопротивление первички у выходного транса.

Posted
7 минут назад, Lukasarts сказал:

Т.е. для этой лампочки я при сопротивлении акустики 4 ома стремлюсь получить Ra всего 5 кОм? Я правильно понял?

А для ГМ 70 ? Акустика та же - 4 ома.



Примерно и приемного благодарен



Да, правильно поняли.

ГМ-70 совсем другая лампа, с другим внутренним сопротивлением, соответственно и транс должен быть другим.

Да, анодное у неё не надо повышать более 1200в.

  • Thanks (+1) 1
Posted
1 час назад, Васянин Сергей сказал:

анодное у неё не надо повышать более 1200в

Как это отражается на звуке? И на чем ещё отражается...

Благодарю Вас!!

Posted
8 минут назад, Васянин Сергей сказал:

Вам не советую

Опыт нужен. Пробовать, потом, все равно буду.
И 4 кОм вполне нормальное сопротивление.
Здесь может быть другое. "Разгон" лампы при мощности более 80 Вт.

Posted
5 минут назад, RedStar сказал:

Опыт нужен. Пробовать, потом, все равно буду.
И 4 кОм вполне нормальное сопротивление.
Здесь может быть другое. "Разгон" лампы при мощности более 80 Вт.

Да ради Бога, пробуйте, только другим не советуйте.

Posted
10 минут назад, Lukasarts сказал:

Как это отражается на звуке? И на чем ещё отражается...

Благодарю Вас!!

Это влияет и на звук, и на выходную мощность. Такое анодное определено поколениями усестроителей

  • Thanks (+1) 1
Posted
Только что, Васянин Сергей сказал:

пробуйте, только другим не советуйте.

А разве я советую?
Надо бы читать внимательно:

8 минут назад, RedStar сказал:

По моим примерным данным, В аноде = 630 вольт, смещение -80 вольт, Ra =4 кОм.
При нагрузке в 4 Ом - Ктр=31,6.

Posted
1 час назад, Васянин Сергей сказал:

Это влияет и на звук, и на выходную мощность. Такое анодное определено поколениями усестроителей

Спасибо. Мой транс коммутируется на 1200 вольт. +- 50.

Posted
6 минут назад, RedStar сказал:

А разве я советую?
Надо бы читать внимательно:

Если приводите конкретные режимы лампы в данной теме, то да, советуете. Создайте свою тему и пишите там любые свои измышления.

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

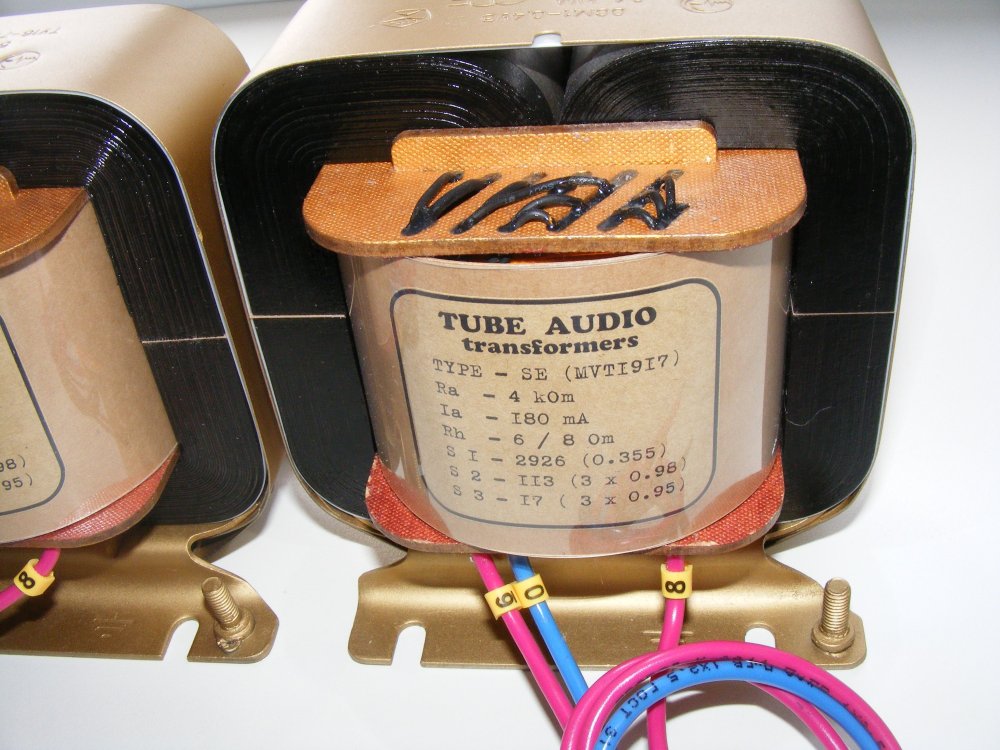

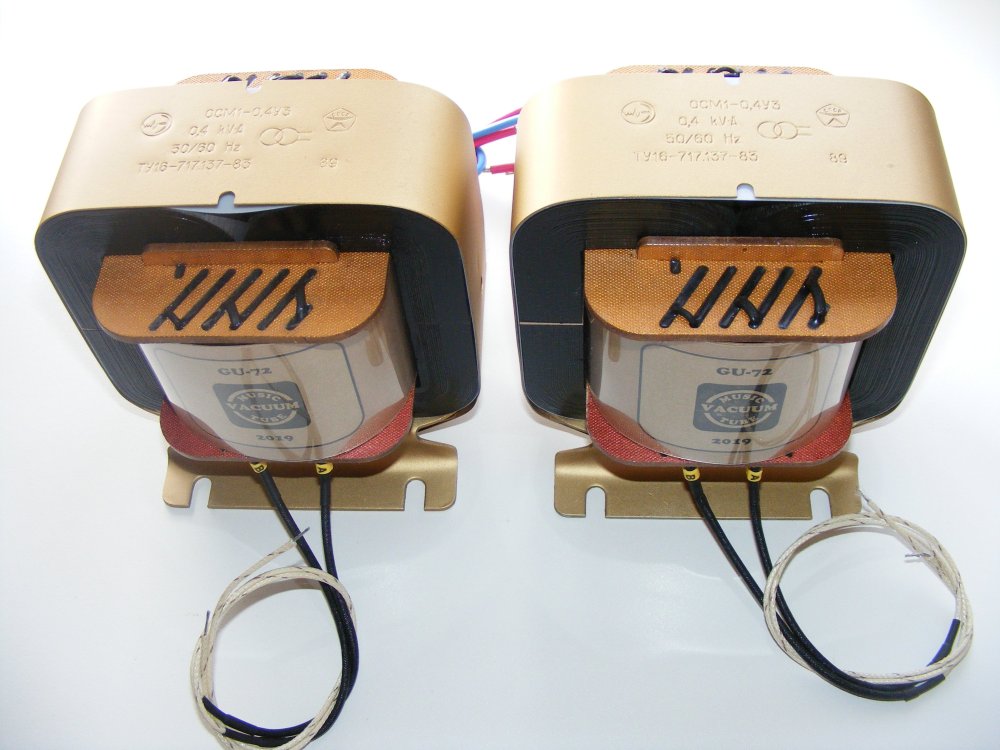

Выходной SE для ГУ-72 на ОСМ - 0,4 можно намотать  такой :

Ra = 4 кОм, Ia = до 0,180 А  ( 180 мА )

Rh = 4 и 8 Ом, или 6 и 8 Ом

И 16 Ом если нужно , то 4 Омные можно последовательно.

Первичная 2900 - 2930 витков , проводом 0,355 мм

Вторичная -

для 4 Ом = 91 - 92 витка

для 6 Ом = 112 - 113 витков.

для 8 Ом = 130 - 131 витков.

и для 16 Ом  = 182 витка нужно.

Вроде не ошибся.



Спойлер




Спойлер




  • Thanks (+1) 1
Posted
9 минут назад, ДимДимыч сказал:

Михаил привет!

Сколько сопр...первички?

Привет Дмитрий, нужно записи найти посмотреть, давно это было ( в 2019 году ), тетрадь уже сменилась.

Считал много, но мотать не все пришлось. Как найду напишу. Я фото сейчас нашел, по нему описал намотку.

  • Like (+1) 1
Posted
5 минут назад, TMV сказал:

Считал много, но мотать не все пришлось. Как найду напишу. Я фото сейчас нашел, по нему описал намотку.

Добрый вечер. спасибо )

Подскажите - каркасы от ОСМ? или делали отдельно ? какая толщина материала каркаса ?



какой зазор между подков ? 0,2 мм ?  Ia = до 0,180 А  ( 180 мА )  -

Posted
1 минуту назад, Lukasarts сказал:

Добрый вечер. спасибо )

Подскажите - каркасы от ОСМ? или делали отдельно ? какая толщина материала каркаса ?



какой зазор между подков ?

Добрый вечер! Да не за что ! Каркасы были сделаны новые, чертил впритык свободного окна, они больше стандартных, завтра посмотрю и напишу более точные размеры и толщину электрокартона.

А вот зазор не помню, опять же нужно искать тетрадь, либо посчитать зазор снова.

  • Thanks (+1) 1
Posted

TMV, трансформатор рассчитывали или применили эмпирический опыт?

По расчётам для пиемлемой полосы по низу (мож я где ошибся?) витков первички требуется почти в два раза больше.

Posted
12 часов назад, Lukasarts сказал:

Подскажите - каркасы от ОСМ? или делали отдельно ? какая толщина материала каркаса ?



какой зазор между подков ? 0,2 мм ?  Ia = до 0,180 А  ( 180 мА )  -

Каркас из картона 3 мм, высота 71 мм, окно для намотки 21 х 65 мм, толщина зазора 0,3 мм.

R первички = 126 Ом

5 часов назад, Sergio сказал:

TMV, трансформатор рассчитывали или применили эмпирический опыт?

По расчётам для пиемлемой полосы по низу (мож я где ошибся?) витков первички требуется почти в два раза больше.

Применил простой расчет исходя из своего небольшого опыта.

Можно и в 3 раза больше намотать, ну это другой трансформатор, с другим проводом в первичке, с другим током и т.д .

А если брать ГУ 72, то тогда это уже будет другое железо, при большем количестве витков !



  • Like (+1) 1
  • Thanks (+1) 1
Posted

Оптимально, всё что можно выжать на ОСМ-0,4.

Витков меньше или больше не сделать, будет мало индуктивности или слишком много сопротивление первички.

Posted
4 часа назад, ДимДимыч сказал:

Оптимально, всё что можно выжать на ОСМ-0,4.

Витков меньше или больше не сделать, будет мало индуктивности или слишком много сопротивление первички.

Приветствую.

Рекомендуешь применить ОСМ 0.63 ??
