6SN7 + EL34 SE

Katharina Richter
 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
3 часа назад, Dolboyacher сказал:

Прикинул и в пентоде с более глубокой ОООС

Ну в любом случае пока что бесполезно гадать в триоде там или нет El34.

Если нет, то плохо даже не то, что пентод не очень хорошо согласуется по факту со сложной комплексной нагрузкой, а то - что выходное сопротивление очень высокое.(хотя вопрос насколько там ооос велика). Это фактически итун. А звучать хорошо с ним могут не современные в основном динамики, а что-то из советских условно широкополосных в ОЯ.

  • Replies 221
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Ollleg
Ollleg

С такими ТВЗ ел34 - деньги на ветер. Мощи не будет, при этом и звук "первого ватта" не раскроется, будет играть, как полудохлая кляча. Неравномерность в какой-то степени важна, но само осязание звука

Rezvoy
Rezvoy

Господа офицеры- молчать!!!

Antur
Antur

Ну так какое решение (или целый план действий) Вы придумали, расскажите, интересно же  Много хороших людей хотели Вам помочь советами и опытом, будет жаль если все закончиться разговорами...

Posted Images

Normann Local

Normann

Posted
Posted
15 часов назад, Katharina Richter сказал:

А там ничего интересного. Типичные ттх, как диапазон частот, мощность. Это можно и не знать... А вот про режимы никакой информации

Режимы все снимите сами, когда приедет, выходничок измерите... Будет занятие на пару вечеров.

Kutun Proficient

Kutun

Posted
Posted
23 часа назад, Stan Marsh сказал:

 Сомневаюсь, что  EL34 там в триоде.

Если посмотреть фото из первого поста,  на панельках ел34 видно резисторы с анода на 2ю сетку .

И провод ооос в одном канале тоже хорошо видно.

ВКН Local

ВКН

Posted
Posted

Заявленная выходная мощность достигается только в пентодном включении. Что в свою очередь потребует достаточно глубокой ООС. Поэтому 6н8с вероятнее всего включена в два каскада. Анодное под +400 китайцы не станут делать. Вероятнее всего около +320-330. Этого мало для каскодной схемы предусиления.

  • Like (+1) 1
Kutun Proficient

Kutun

Posted
Posted

Да ,в китайцах выше 350 вольт обычно не бывает , похоже из соображений экономии на стоимости электролитов .

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

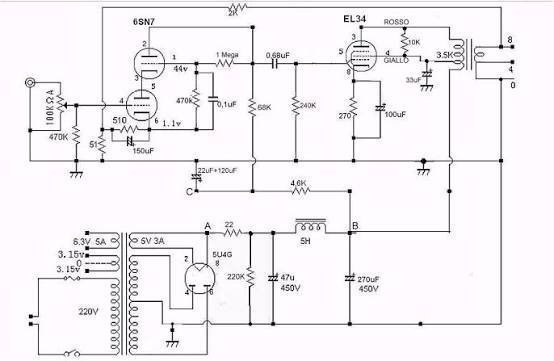

Пока моя посылочка вот уже который день не обновляет свой статус (может и пропадет, с учётом того, что сейчас везде в плане логистики творится, эх....) я нашла на одном англоязычном форуме вот это:


Там не ясно, вариант изменения или родная схема. Но интересно.

Не понимаю, нафиг там конденсатор 33мкф с экранной сетки El34?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
11 минут назад, Katharina Richter сказал:

пропадет

Это вряд ли, но если через Казахстан, то придётся запастись терпением.

Константин Proficient

Константин

Posted
Posted
21 час назад, Katharina Richter сказал:

Не понимаю, нафиг там конденсатор 33мкф с экранной сетки El34?

Там ошибка с перемычкой на UL, просто пентод с оос. Вместо каскода я бы поставил 6г7.

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted

Мне вот кстати всегда интересно было... Китайцы лепят такие нежизнеспособные схемы... Ради чего? Ну тут же реально немного голову приложить и получится намного лучше... При примерно равных затратах...

lewis Local

lewis

Posted
Posted
3 часа назад, Климентий сказал:

Мне вот кстати всегда интересно было... Китайцы лепят такие нежизнеспособные схемы... Ради чего? Ну тут же реально немного голову приложить и получится намного лучше...

А зачем? Для основной аудитории это такой же "фетиш", как виниловые проигрыватели с блютусом, коими завалены все маркетплейсы :smile-59:

  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted

Хм, надо просто понять простую вещь: ламповая культура в мире давно умерла, производители ушли из этого сектора, любители - ну, на то они и любители. А китайцам абсолютно всё равно на чëм зарабатывать юани. Отсюда и результат, если подсмотрели и скопировали, то более-менее, если плохо скопировали, то катаклизм.

  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
В 10.11.2025 в 16:58, Stan Marsh сказал:

плохо скопировали

Там нечего плохо копировать. А половина конструкций - внезапно - ещё 60х годов мыслей максимум.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, Katharina Richter сказал:

А половина конструкций - внезапно - ещё 60х годов мыслей максимум.

Не-не, только в 90-х неофиты-идиоты вытащили SRPP из книжек по видеоусилителям. И стали совать их всюду, ну идиоты, что с них взять. Как и каскоды, впрочем. Но с каскодами чуть логичней. А "открытие" иппонских уч0ных компенсации чётных искажений? И, кстати, раньше(до "лампового ренессанса" ) большинство усилителей были двухтактными.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
8 минут назад, Stan Marsh сказал:

лампового ренессанса

Ламповый ренессанс -


Ибо если говорить по-простому, по-человечески, то вот берём "Ламповый звук". Ну типо много людей считать стали, что вот старые то усилители (а скорее радиолы, приёмники и т. п., содержание ламповый унч) звучат всё равно душевнее, чем транзистор. А вот дальше - прямо таки парадкосы. Ибо те самые "бабушкины радиолы из детства" имели если и не двухтактный выход, то точно пентодные выходы, с общей стандартной обратной связью. Никаких триодов! Вообще ничего похожего на современный HI-End и его схемотехнику. Там вообще на первом месте была банальная выходная мощность, зачастую . Занимательно

Buran81 Local

Buran81

Posted
Posted
1 час назад, Katharina Richter сказал:

Ламповый ренессанс -


Ибо если говорить по-простому, по-человечески, то вот берём "Ламповый звук". Ну типо много людей считать стали, что вот старые то усилители (а скорее радиолы, приёмники и т. п., содержание ламповый унч) звучат всё равно душевнее, чем транзистор. А вот дальше - прямо таки парадкосы. Ибо те самые "бабушкины радиолы из детства" имели если и не двухтактный выход, то точно пентодные выходы, с общей стандартной обратной связью. Никаких триодов! Вообще ничего похожего на современный HI-End и его схемотехнику. Там вообще на первом месте была банальная выходная мощность, зачастую . Занимательно

Да не, не в этом дело.  Бабушкина  радиола ,как и бабушкины пирожки ,звучала в детстве именно потому что они из детства.  Слушать современную музыку на современных АС на этой схематике, вам скорее всего не понравится. Приёмник из детства имел только один ШП динамик , современные же АС идут с твиторами  и слушать на них чистый пентод-это такое себе удовольствие. Я например не могу. У меня начинает как бы уставать голова что-ли.  А вот триод ничего ... может с утра до вечера в фоновом режиме в квартире играть и все о.к.



Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
3 минуты назад, Buran81 сказал:

вам скорее всего не понравится

Потому что высокое выходное сопротивление. С 4гд7 какими-то ещё потянет.

По теме этого усилителя - некоторые в отзывах пишут, что там пентод с общей оос. На озоне этого усилителя кривой перевод - что там сверх-линейное (UL?) включение, а по запросу можно триод.

  • 3 weeks later...
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Спустя месяц мне прибыл наконец усилитель. Пока что первый запуск только, ещё толком нет времени смотреть на усилитель в целом. Но, как минимум, фона нет, явный искажений нет. Мощно звучит. Сейчас на данный момент один вопрос возник. Кенотрон (5U4G) при выходе на рабочий режим начинает издавать странный звук. В смысле не в АС а сам по себе, из лампы. Больше всего это похоже на то, когда трясёшь лампу накаливания. Или сгоревшую лампу. Звук металлической спирали по стеклу. Такое лёгкое дребезажние. Монотонное. При этом после отрубания выключателя - звук моментально прекращается. Хотя лампы ещё горячие. Значит это звук с частотой около 100гц от переменного тока вторичной обмотки питания. Это нормально вообще для мощных кенотронов? Или что-то не в порядке, надо ли волноваться? 20 минут пока тестила - работает прекрасно. Ничего не сгорело по крайней мере Даже нагревается не скажу, что капитально (хотя там мощность на кенотроне порядка 25 в рассеивается).

Никогда в живую не было дел с техникой с выпрямителем на вакуумных лампах.

Ollleg Mentor

Ollleg

Posted
Posted
14 минут назад, Katharina Richter сказал:

Кенотрон (5U4G) при выходе на рабочий режим начинает издавать странный звук. В смысле не в АС а сам по себе, из лампы. Больше всего это похоже на то, когда трясёшь лампу накаливания. Или сгоревшую лампу. Звук металлической спирали по стеклу. Такое лёгкое дребезажние. Монотонное.

Какой ёмкости конденсатор после кенотрона ?

Издыхает он при запуске..... Нужен плавный пуск , а если ёмкость более 20мкф апосля него, уменьшить в срочном порядке. Так он долго не протянет, кирдык настанет.

Схему вложил китаец?

Нужно схему БП смотреть, что бы не гадать на кофейной гуще.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
4 минуты назад, Ollleg сказал:

вложил китаец?

Нет. По фото кишков от других людей там дроссель есть. Ну раз пользуются люди и отзывы везде есть, значит по идее не должен сгорать через 10 часов? Не пойму.



5 минут назад, Ollleg сказал:

Издыхает он при запуске..... Нужен плавный пуск

Не совсем понятно. Но при запуске дребежа как раз нет

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
15 минут назад, Ollleg сказал:

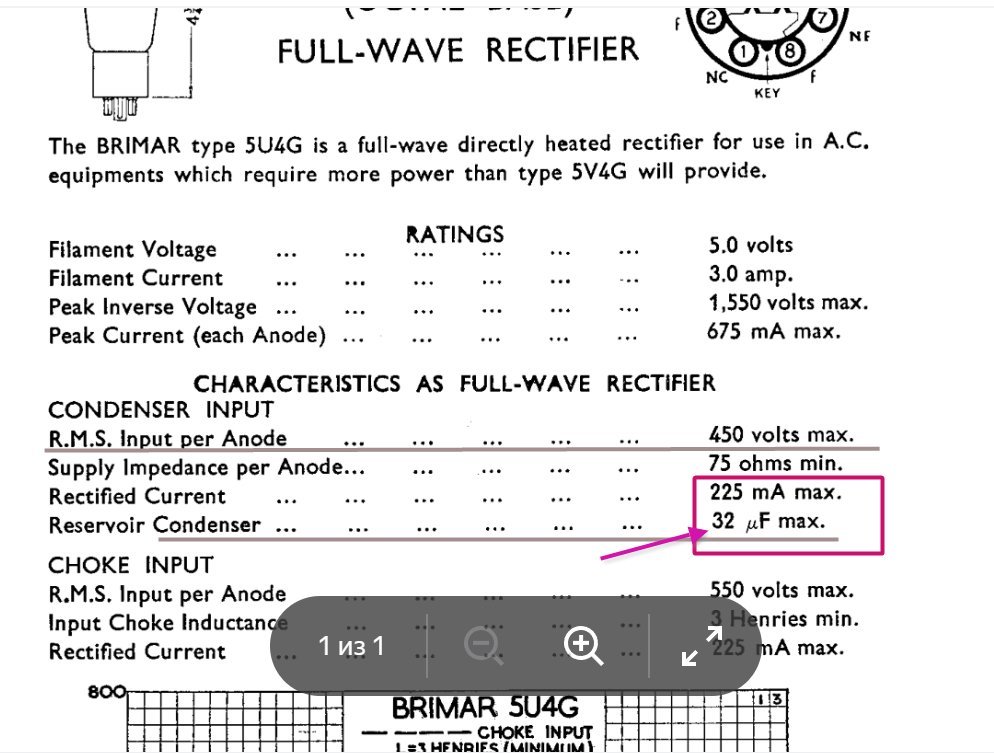

а если ёмкость более 20мкф апосля него

Судя по этой схеме естественно больше. Но через резистор небольшой ограничительный. Можно немного доверять, потому что из выходных трансформаторов действительно выходит 6 проводов


Ollleg Mentor

Ollleg

Posted
Posted

п.с. Искорками не попыхивает в самом верху баллона при включении ? В тёмной комнате провеьте.




_________________________________________

12 минут назад, Katharina Richter сказал:

Судя по этой схеме естественно больше. Но через резистор небольшой ограничительный. Можно немного доверять,

Ну Вы любите всё повыше "предела", отчитывайте часики.....:smile-44:

Или плавный пуск через ограничительный резистор, или сначала накал, потом анодное, или 10-20 мкф после гасящего резюка 22 Ом. (Можно 10 Ом - 10мкф - 10 Ом, далее 47мкф по схеме.

...Или часики включаем.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
6 минут назад, Ollleg сказал:

Ну Вы любите

В данном случае не я, а китайцы, всё таки. Это же готовое массовое изделие. Которое должно иметь какую-то надёжность. Это разные вещи



6 минут назад, Ollleg сказал:

отчитывайте часики

Вопрос, сколько? Если 500 часов, мне проще ламп купить запасных. Это же не критично.



6 минут назад, Ollleg сказал:

Или плавный пуск через ограничительный резистор

Судя по всему, он присутствует. Меня интересует, каков физический механизм издавания звука кенотроном, чего он звенит то? Нитью накала-катода? А из-за чего она колеблется?

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted

Вольтаж на схеме забыли обозначить? Или специально так?



23 минуты назад, Katharina Richter сказал:

В данном случае не я, а китайцы, всё таки. Это же готовое массовое изделие. Которое должно иметь какую-то надёжность. Это разные вещи



Вопрос, сколько? Если 500 часов, мне проще ламп купить запасных. Это же не критично.



Судя по всему он таки присутствует. Меня интересует, каков физический механизм издавания звука кенотроном, чего он звенит то? Нитью накала-катода? А из-за чего она колеблется?

Всё понял, удалился, сказать нечего .



п.п.с. Вы бы замеры по вольтажу добавили везде, может там и не критично усё.
