6SN7 + EL34 SE

Katharina Richter
 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
5 минут назад, Илья Александрович сказал:

По накалу это вы именно измерили или в схеме только то написано? И если измерили то каким прибором, какой-нить не дорогой мультиметр может врать, сталкивался, ну и надо в разное время суток измерять, т.е. напряжение в сети может меняться и накал будет меняться.

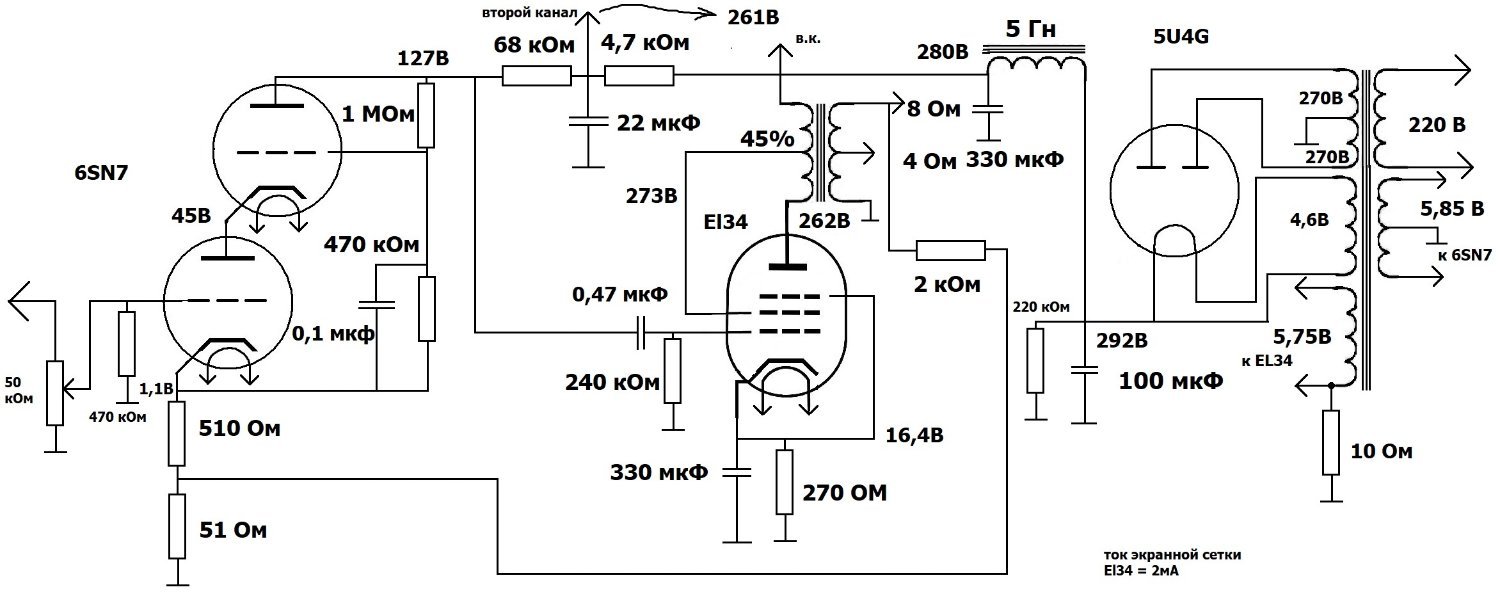

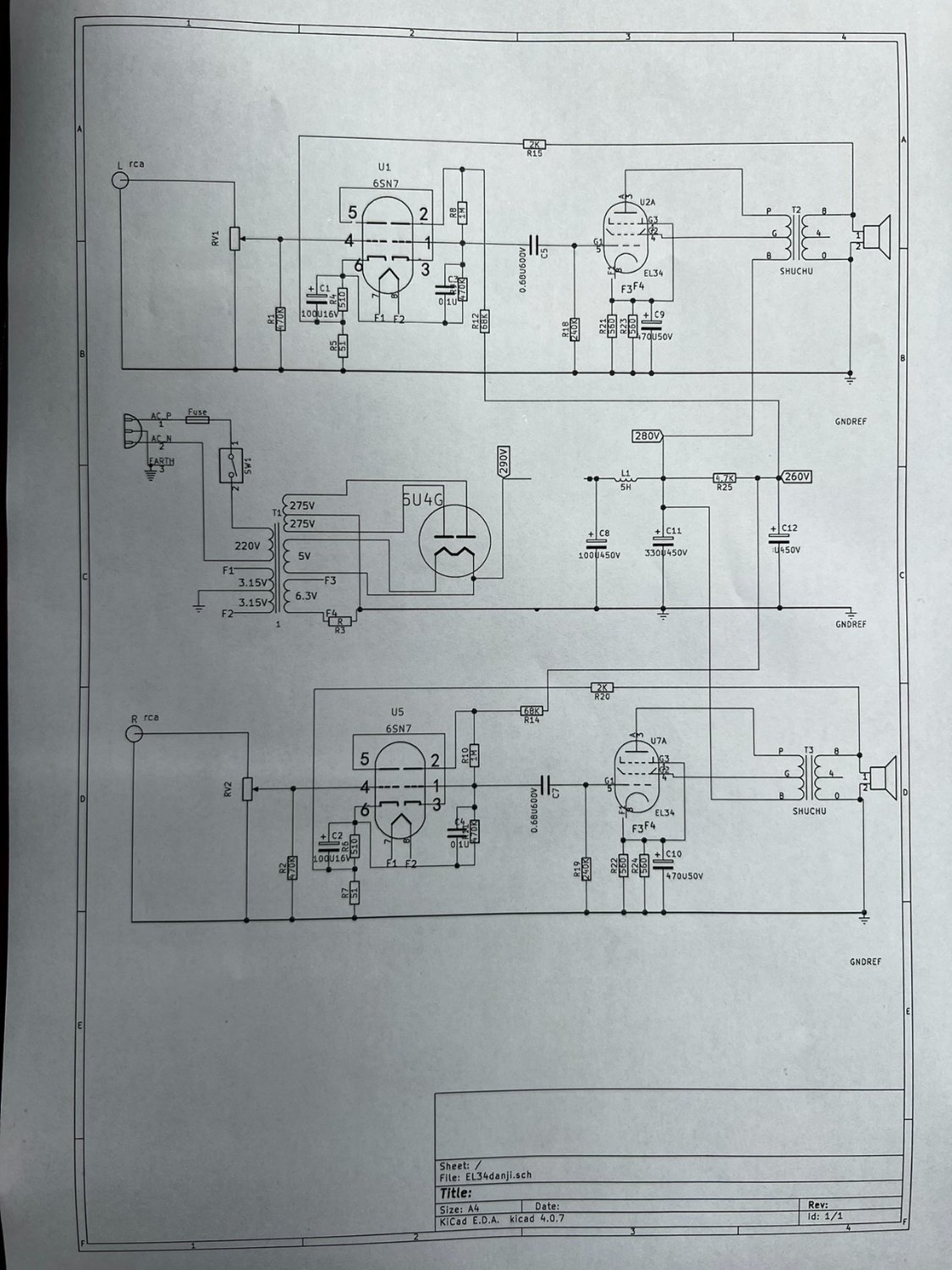

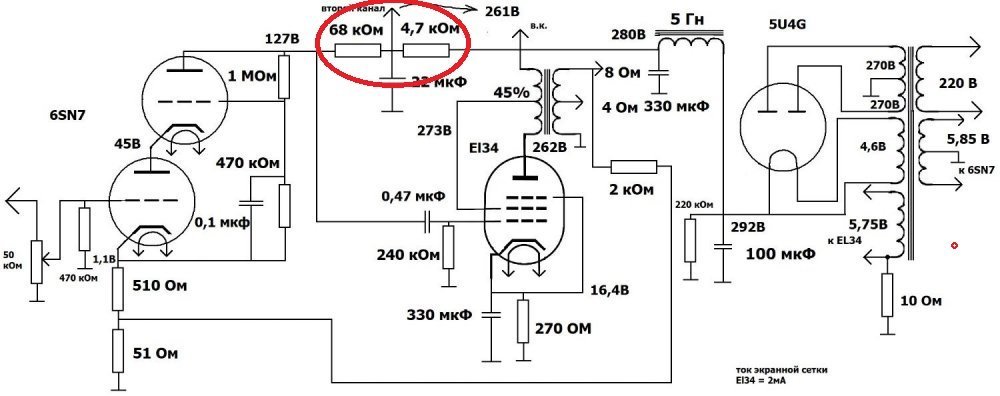

Я же говорила - вот эта схема, что есть фактически в железе у меня. Прибор надёжный, нормально все показывает. Тут в китайцев накал понижен, да


  • Replies 221
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Ollleg
Ollleg

С такими ТВЗ ел34 - деньги на ветер. Мощи не будет, при этом и звук "первого ватта" не раскроется, будет играть, как полудохлая кляча. Неравномерность в какой-то степени важна, но само осязание звука

Rezvoy
Rezvoy

Господа офицеры- молчать!!!

Antur
Antur

Ну так какое решение (или целый план действий) Вы придумали, расскажите, интересно же  Много хороших людей хотели Вам помочь советами и опытом, будет жаль если все закончиться разговорами...

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted

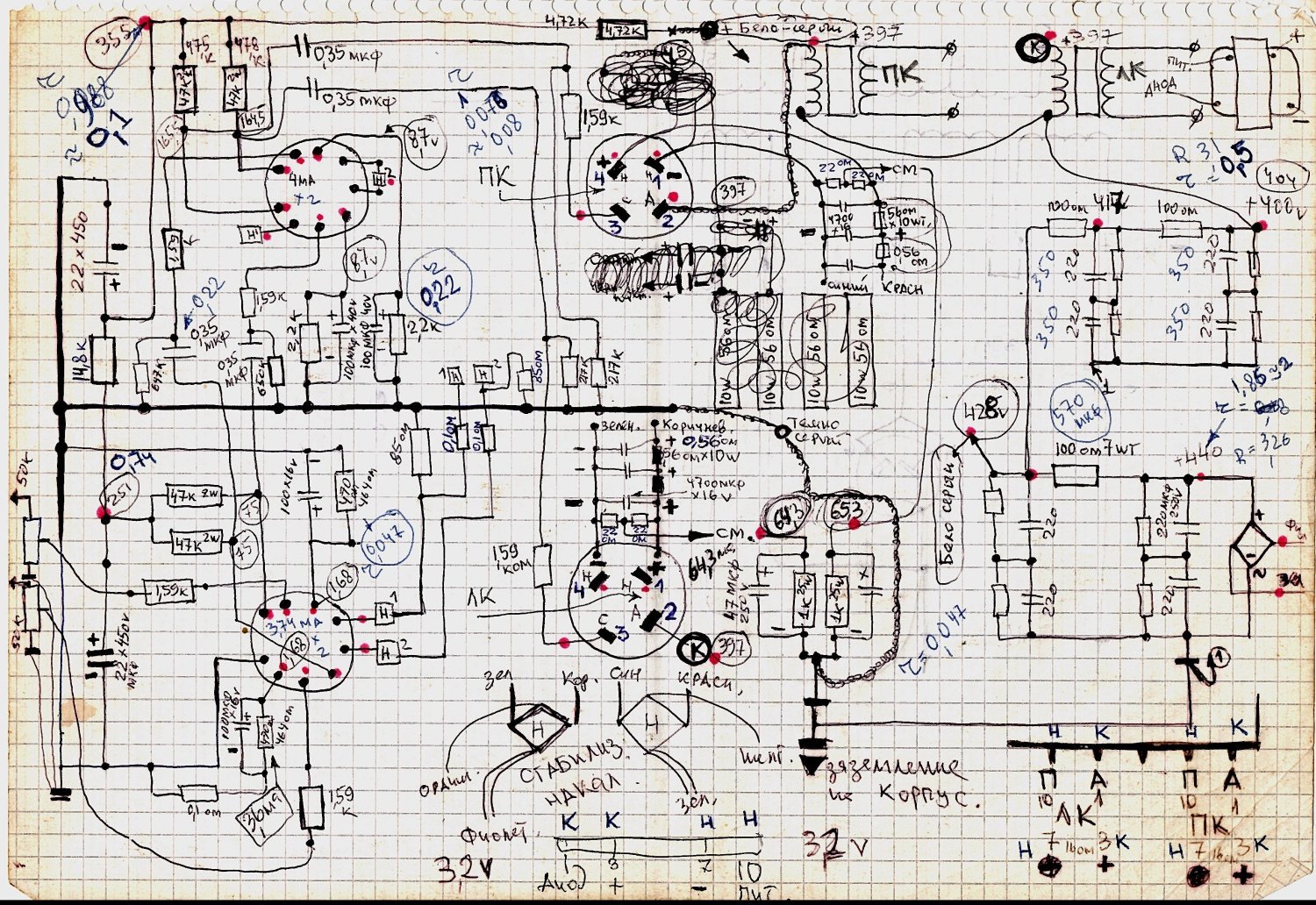

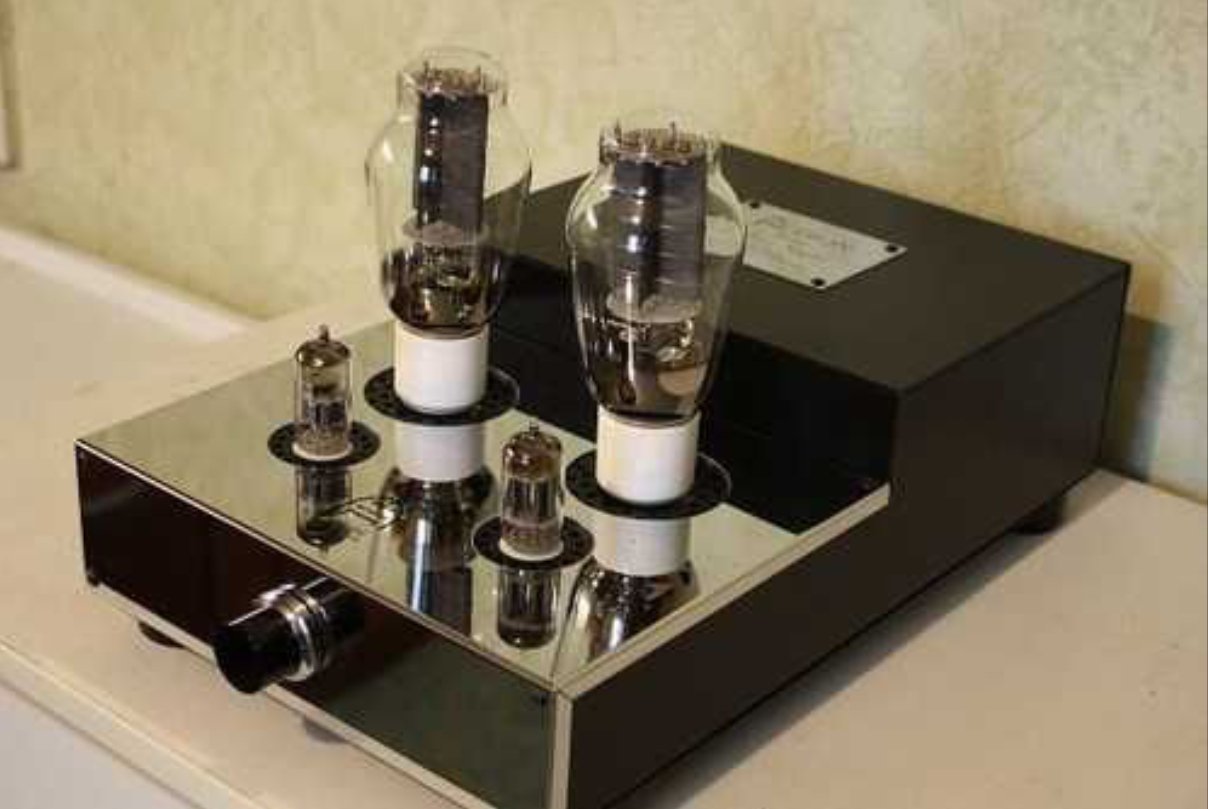

Переделывал я типа такого лет пять назад 6SN7-300B схема 1:1 такая же, теже болезни только замеры не делал, ТС перемотали, ТВЗ остались родные, сначала по обычной 3 каскадной схеме, потом 6АС7 в триоде, Ua=225 Ik=12mA до сих пор хозяина радует.

Константин Proficient

Константин

Posted
Posted

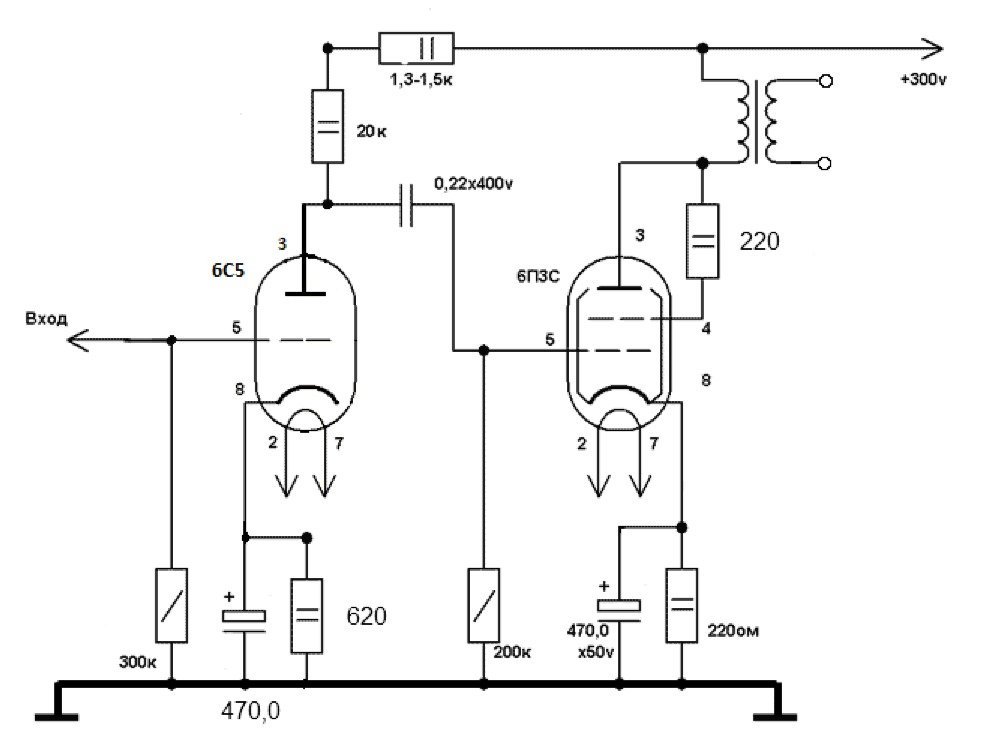

Похоже силовик расчитан на полноценные 230В, когда делали замеры, сколько в сети было? Какая толщина набора у твз 36 или 45мм? Какая приведенка указана на твз, открутита один, там снизу маркировка 3,5 или 5к. Первый каскад можно заменить простым триодом 6г7, 6н9с, 6н7с, да много чем... вместо общей оос включить вторичку твз в катод выходной лампы. Попробовать заменить китайскую ЕЛку 6п3с старых годов.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
8 минут назад, Константин сказал:

Похоже силовик расчитан на полноценные 230В, когда делали замеры, сколько в сети было?

220в. Но на нём указано именно 220в,в инструкции тоже. Да и в Китае 220 ещё до сих пор.

4 минуты назад, S.Laptev сказал:

России уже 20 лет в сети 230 вольт.

В документах разве что? Очень много где 220в ещё

Константин Proficient

Константин

Posted
Posted
19 минут назад, Katharina Richter сказал:

220в. Но на нём указано именно 220в,в инструкции тоже.

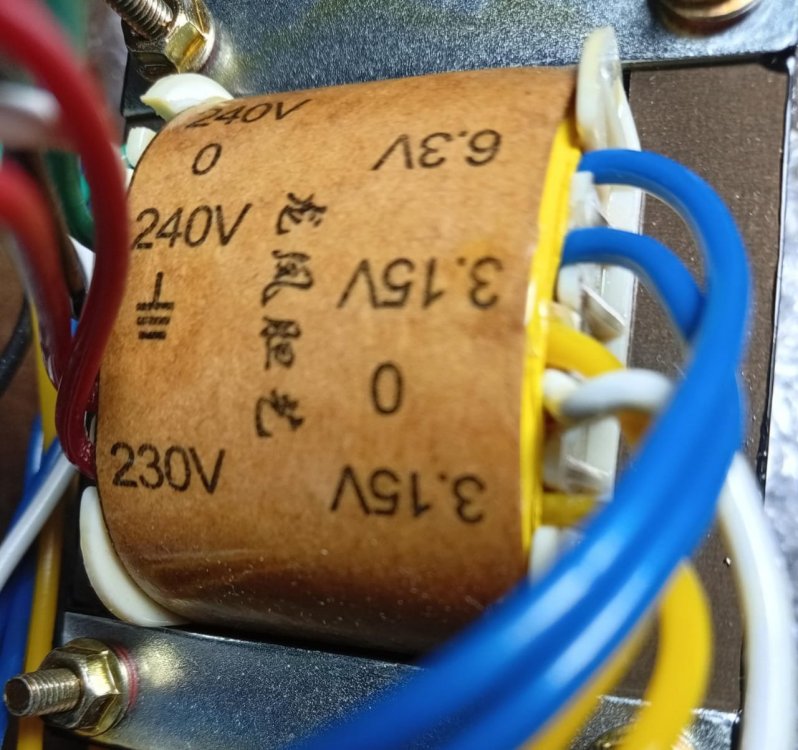

Снимите аккуратно силовик, возможно там перепутаны отводы 220/230, такое бывает.

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
Только что, Константин сказал:

там перепутаны отводы 220/230

Сетевые? Этого не может быть. Вторичка же со средним отводом для кенотрона

Илья Александрович Proficient

Илья Александрович

Posted
Posted

При 220в в сети такие напряжения накала и будут, при 230-235 будет норм!

Я вам больше скажу, в ламповых приемниках немецких где 4В накал, тот-же 5 вольтовый 5Ц4С работает годами и ниче, да и 6,3 вольтовые лампы вполне живут.

Так что отклонения на 0,1-0,2В в вашем усилителе вряд ли сильно сократит их срок службы.

  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
13 минут назад, Константин сказал:

При таком анодном?

Да. У меня такое же свечение в 6ф3п из последней темы есть, но там более отчётливое и с розовым оттенком. А тут синее.



13 минут назад, Константин сказал:

Сетевые, конечно

А там нет никаких отводов.



  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
11 минут назад, Илья Александрович сказал:

При 220в в сети такие напряжения накала и будут, при 230-235 будет норм!

Эх... От автотрансформатора на повышение что-ли запитать усилитель?

Хотя он и так греется прилично. А анодные напряжения как раз "паспортные", без понижения. Потребление за 80вт. Весь металлический корпус греется хорошо. Ну и силовик в том числе

  • Hmm... (-1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
11 минут назад, Katharina Richter сказал:

А тут синее.

У меня УО-186 39гв светились синим мама не горюй, это нормальное состояние, сто раз про это писали.

  • Smile 1
Юрий_Б Local

Юрий_Б

Posted
Posted
5 минут назад, Katharina Richter сказал:

повышение что-ли запитать усилитель?

В чем проблема, но греться будет сильнее. А нижняя крышка сплошная, или прорези есть.

Ollleg Mentor

Ollleg

Posted
Posted

Не нужно ничего переделывать, выставить на авито или мешке со скидкой, распрощаться и запомнить урок.

Из говна конфетки не сделать, любыми манипуляциями. А что это гавно - нет и не было никаких сомнений. Предупреждали, но все мы привыкли собственные шишки набивать.

  • Like (+1) 2
Константин Proficient

Константин

Posted
Posted
5 минут назад, Katharina Richter сказал:

Эх... От автотрансформатора на повышение что-ли запитать усилитель?

Хотя он и так греется прилично. А анодные напряжения как раз "паспортные", без понижения. Потребление за 80вт. Весь металлический корпус греется хорошо. Ну и силовик в том числе

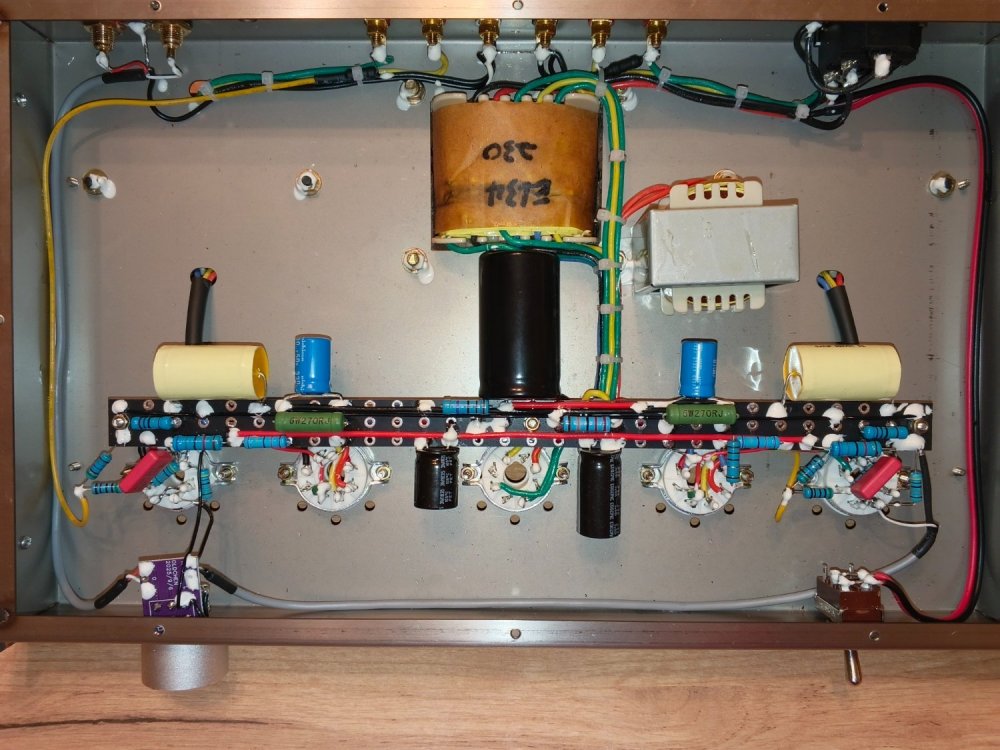

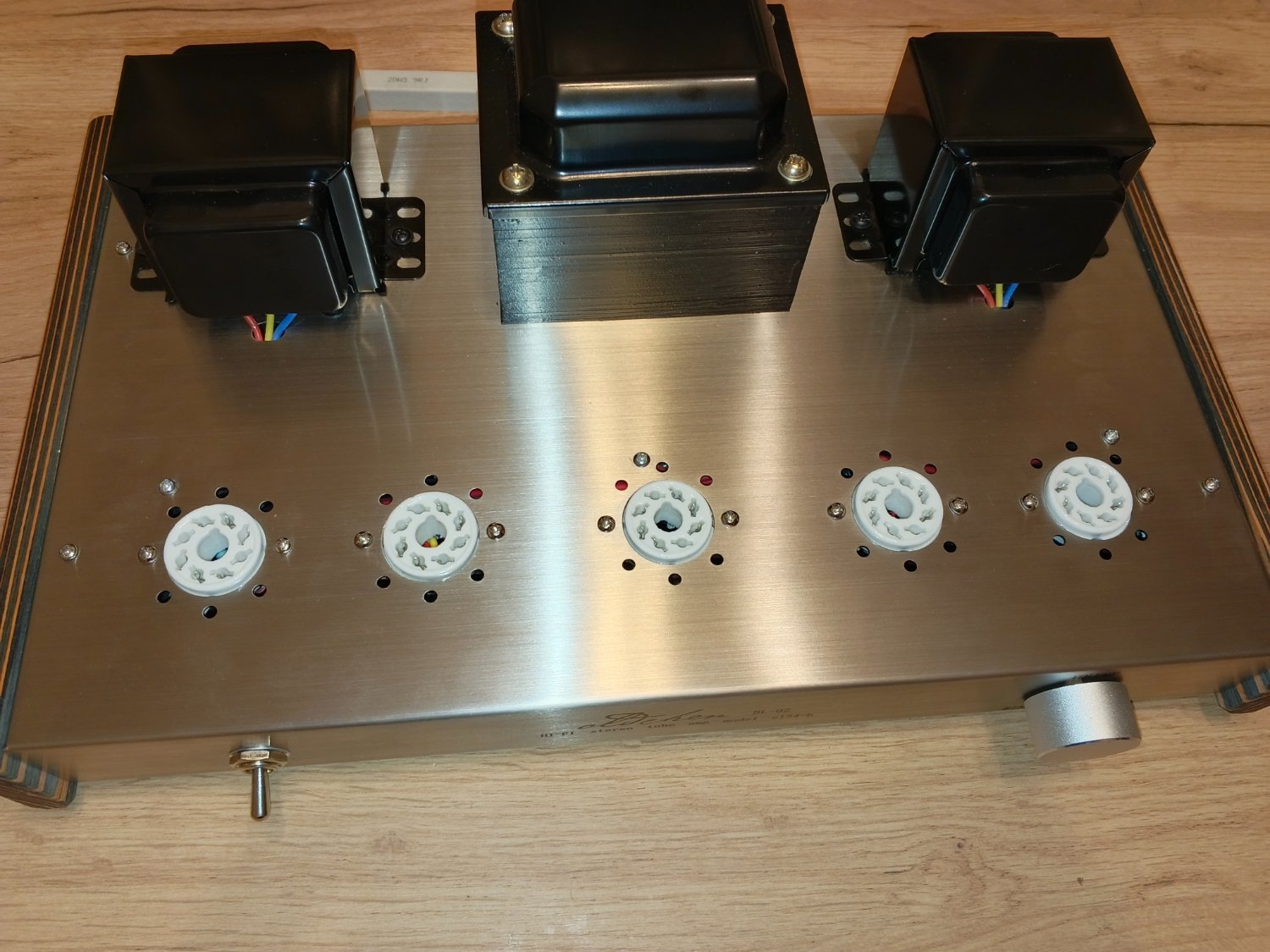

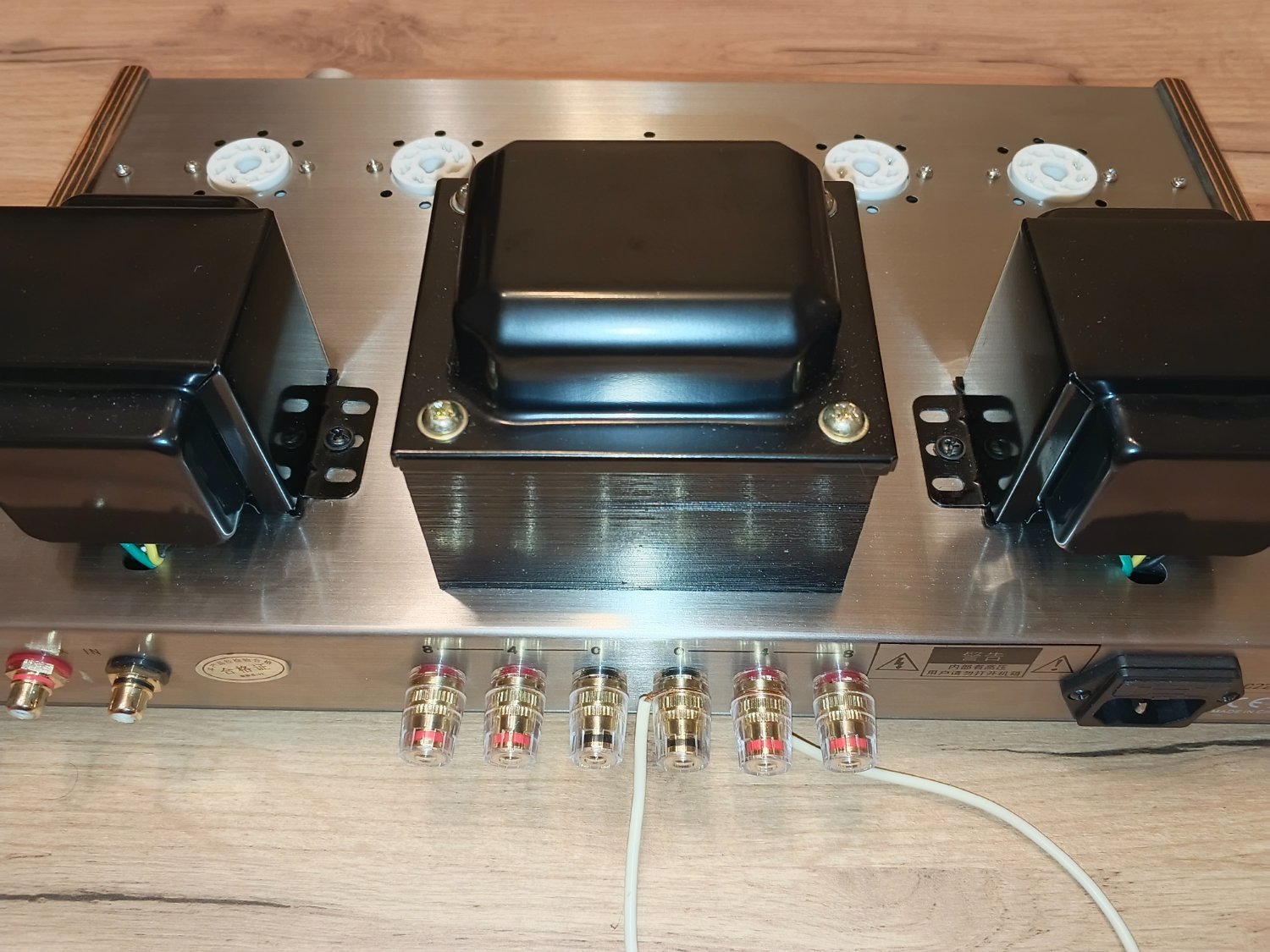

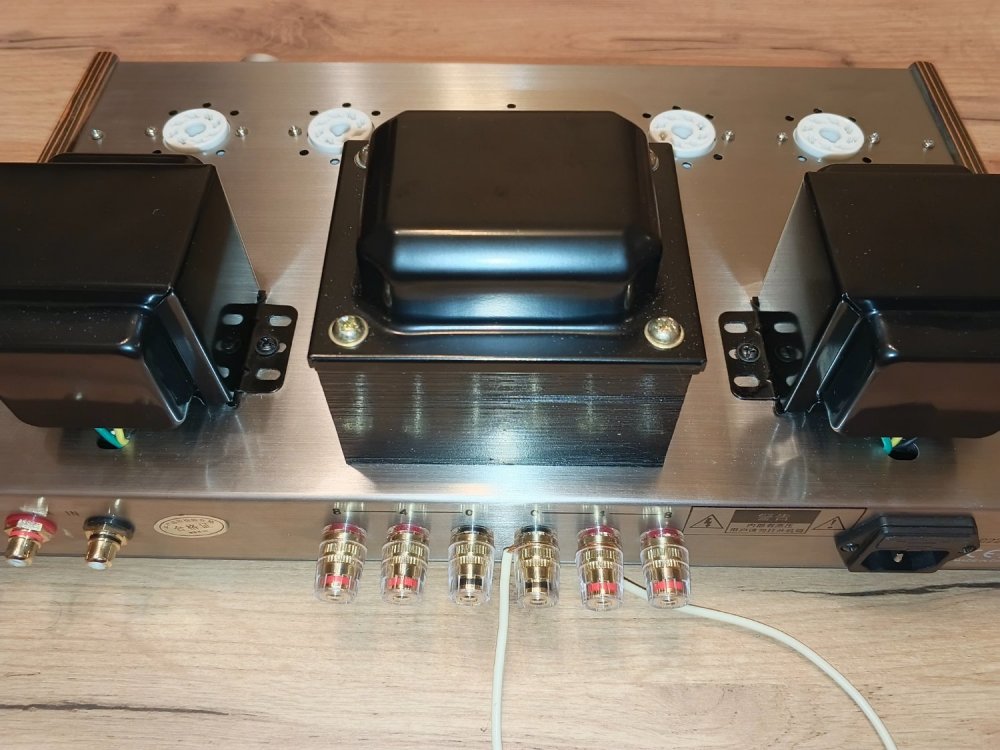

Немного странно. Какой там по железу силовик? По виду EI96x50, а выходники 66х45, замерьте, это не сложно, по фото сложно понять.

Константин Proficient

Константин

Posted
Posted
16 минут назад, S.Laptev сказал:

А там нет отводов, силовик имеет одну обмотку на 220 вольт.

У меня в усилителе на 807 стоит похожий с Али, там есть отводы 220/230. В сети 230, все напряжения соответствуют.
