спасибо Сергей. тогда можно ли сделать вывод, что кенотроны вообще не желательно использовать в без трансформаторном питании, т.к. сопротивление ничтожно малое и явно не вписывается в рекомендации даташит на кенотрон? -
Чего нет? За счёт чего перекосы - неравенства сопротивлений анодных обмоток? Как тогда средняя точка накальной обмотки (из двух половин, имеющие тоже разные сопротивления) "компенсирует" перекосы, и почему "искуственная" средняя точка не работает? -
Не измерял ..... так как всё равно не умею работать с емкостью кабеля.... Читал кучу информации на эту тему ...... но почему то у меня хорошие кабеля получаются только методом перебора проверенных вариантов (в том числе и других авторов). -
Сколько получилась погонная ёмкость такого кабеля уже в полностью собранном и распаянном виде? -
Делаем фоно кабель для фоно корректора из HDMI 4K. Пробный фонокабель из HDMI 4K - показал себя хорошо.... Но он был сделан на скорую руку, чтобы просто проверить будет ли играть с фонокорректорм.... После тестовой прогонки решил переделать уже в нормальный вариант. Тестовый вариант - когда просто HDMI 4K - был распаян в фоно разъём и в RCА разъёмы ..... показал некоторые моменты , которые при изготовлении требуется исправить .... Первый момент - HDMI 4K - довольно жесткий и плохо гнётся, второе сделал с запасом по длине - и этот запас явно лишний - нужно укоротить. Второй момент экраны надо более правильно подключить. И вместо двух отдельных витых пар хочется собрать четырёх проводную антифазную конструкцию на каждый канал - четыре провода на левый канал и четыре провода на правый канал .... всё остальное - 6 проводов на отдельный земляной провод. Тестовый вариант - три кольца - сердечники из монокристалла. - Уже частично подразобрал кабель, когда вспомнил, что нужно сделать фото -поэтому оплётка уже торчит в стороны. Полностью разобрал кабель до проводков - все проводники будут те же самые. Алюминиевая фольга для экранов тоже будет использована -как и оплётка. Разъёмы буду те же самые. Базовая схема такая - только вместо витой пары будет по четыре провода в экране - по антифазной конструкции. Скручивую четыре проводка - обматываю алюминиевой лентой (та же самая которая была в кабеле HDMI 4K) , а всё загоняю в плетёный экран. Экран из своих запасов В итоге получаем два антифазных четырёх проводных жгута в экранах и жгут для заземления трубки тонарма. Потом это всё снова оборачиваем алюминиевой лентой - также из кабеля HDMI 4K. Концы под RCA разъёмы и земляную вилку - предварительно упаковываем в термоусадку. Потом все в термоусадку и сверху натянуть сетчатую оплётку. И припаять разъёмы. НЕ забыть поставить предварительно ферритовые и нано кристаллические сердечники - торы. Вот такие бусы получились. Все проводники, именно, те же самые и разъёмы те же самые. Даже фольга - та же самая. Навеска из фильтров была подобрана на тестовом фоно кабеле. Но за счет перекомпоновки и более правильной распайки экранов получилась большая детальность. Всё таки HDMI 4K - это видео кабель, для звука надо по другому собирать. Заодно, поменял проводки в Хедшелле - держателе виниловой головки. Увеличил сечение в двое. А также прочистил разъёмы проводков спиртом - как бы туда не лазил лет шесть. По итогу - сцена расширилась , добавился объём и НЧ , которые ниже 50Гц. И виниловая система наконец то стала играть супер низкие НЧ. Сперва, собрал вообще без сердечников-колец и без ферритовых клипс. Кабель играл замечательно, но ловил радиопомехи - станцию ФМ. Но так как кабель укоротил на 15 см - ловить стал другую станцию. Получается, если кабель удлинить или подобрать длину -то можно вообще выйти из диапазона вещания ФМ. Чтобы поставить кольца - требовалось отпаивать разъёмы.... Поэтому рещил проверить может хватит только ферритовых клипс. Только с клипсами - звук испортился - появился какой то ВЧ шум и звук стал такой - как будто качественный межкаскадный конденсатор заменили на дешёвый лавсановый. Добавление ТРЁХ нано кристаллических сердечников (больше колец с внутренним диаметром 9 мм у меня не было в наличии) - сразу исправило ситуацию. РЕЗКО исправило - появились ОЧЕНЬ красивые НЧ и проявились басы ниже 50 Гц. Поэтому, всем советую - даже если у вас нет СЛЫШИМЫХ радио помех - попробуйте поставить кольцо тор -нанокристаллический сердечник - у меня сильно улучшило звук и НЧ стали более красивые и приятные. А самое главное - сердечники опустили полку помех - и поэтому проявились басы ниже 50Гц -которые на грани слышимости..... Наверное, с тем же успехом на входе можно просто поставить дроссель на наносердечнике - с несколькими витками - 3 -5 витков. У меня за всё время было штук десять фирменных фонокабелей, в том числе от известных брендов и куча китайских кабелей..... Но вот этот фонокабель точно играет ОЧЕНЬ достойно на фоне всех фоно кабелей, которые у меня были.... При этом он явно не идеален - проблем у него, я так понимаю, много... Трудно собрать Любой кабель на уровне промышленного производства.... НА текущем моём уровне - качество звука меня устраивает...... да что там - включаю проигрыватель и на несколько часов просто не могу оторваться от прослушивания пластинок....
-
А где МС трансформаторы? Как они "обвязаны"? Как я понимаю внутрь корпуса ФК они уже не войдут... -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Мало проницаемые sendust и Mo пермаллой имеют вполне линейную проницаемость где-то до 8 миллиТесла, что делает применение оных сомнительным при подмагничивании. Железо, как и положено, значительно хуже. Сердечник из высокопроницаемого материала со значительным зазором, пусть даже стержневой, в хорошем экране. -
Предложу : ПЭТВ-2 из СССР,. 1500 р- за килограмм. 1) 0,25 мм.(по меди)- 1,5 кг. катушка (Вес меди без катушки ) 2) 0,8мм(по меди)- отмотаю 0,8 кг. на катушку . 3) 0,53 мм. могу предложить . Лампы есть 6п13с-100 р.шт., 6п3с-200 р.штука , лампы проверю на приборе . Отправка : Почта , Озон , СДЕК. -
Я выше в вкратце объяснил почему и как, вариант Топоркина решает проблему фона, подмагничивания сердечника, но при этом появляется коммутационный шум, который не фильтруется обычным фильтром, у МАИ из нет. Многие слышат эту грязь. Чтобы разобраться надо внимательно читать, что пишут и задавать вопросы по существу. -

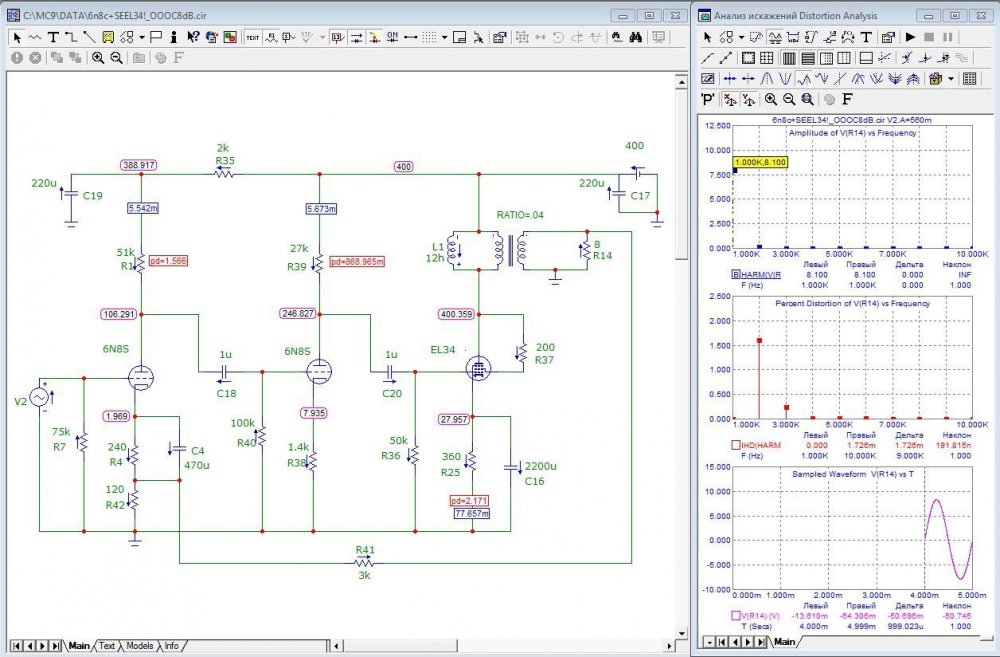

Слегка доработал Брутальный: Смещение не регулируется, но оно оптимально для данного устройства, и следит за колебаниями сети, синхронно с анодным и накальным напряжениями, кои не стабилизированы: -
Всем привет! Ну вот, мой аппарат вроде бы уже и прогрелся и отслушался. Реализация корректора, из начала темы, на выходных трансформаторах несомненно дало прирост в качестве звука. Низы стали более очерчены, нет и намека на "вялость" или неразборчивость. Колебание струны бас-гитары или контрабаса слышно совершенно отчетливо и разборчиво. Верх более детальный. Но самое главное, что сразу отмечается, локализация просто инструментов просто реальная (хотел даже написать нереальная ), вокалист дышит прямо перед тобой. Всем спасибо за поддержку и советы. Но есть ложка дёгтя. Это фон при подключении МС головки+ МС тр-ра. Сразу оговорюсь - его не стало больше при переводе корректора с резистора на тр-ры. Просто я думал, что смогу его забороть. Подчеркну, сам корректор не фонит - при замыкании накоротко входов фона нет (50 или 100 Гц), но когда вставляю RCA разъемы на вход от МС тр-ра, то и вот он. Понимаю, что это петля и перепробовал различные варианты распайки кабеля от тонарма до входа МС тр-ра, но ничего пока не получилось. МС тр-р FRT-4 и кабель из него выходит заводской коаксиальной конструкции (один провод сигнальный и экран оплетка). Может у кого-то есть мысли? Ниже осциллограммы: на первом фото если RCA разъемы от МС тр-ра НЕ вставлены, т.е. вход открытый. Второе фото - если RCA разъемы от МС тр-ра вставлены, то хорошо видно, что уровень низкочастотного фона (50-100 Гц) увеличился в 2 раза. На высокочастотный фон не смотрим. -
Автор схемы с диодами - МАИ. Для меня он - авторитет (по отношению к моим "познаниям" в теме)... . Вот и хотелось бы по возможности "прояснить", почему. Самому не хватает знаний, чтобы разобраться более подробно в физике процесса.
-
-
-
Так стоит заморачиваться средней точкой? В книге М. Торопкина (второй выпуск) на рис. 2.111 показана организация средней точки на двух диодах. "Данные меры позволяют существенно снизить уровень фона переменного тока." (цитата из книги).
-
-
