Recommended Posts

Posted

Заказала вот такое чудо китайской мысли на пробу. Пока буду умирать от ожидания, где-то в месяц доставки, наверное, все буду думать, что же именно там за исполнение внутри. Примечательно, что вроде бы много людей подобное покупали, обзоры даже какие-то есть, а схему никто нарисовать не додумался. В результате даже не знаю, El34 в тетроде или нет. Не говоря о том как два триода клона 6Н8С включены.

Может есть у кого какие мысли? Как придёт, полный анализ проведу, раз уж никто этого до меня не делал.

___

Описания на том же али (хотя брала не там, а на озоне) всё ещё смех. Толком оттуда ничего полезного нет. Но словосочетание "желчная трубка" веселит :smile-03:

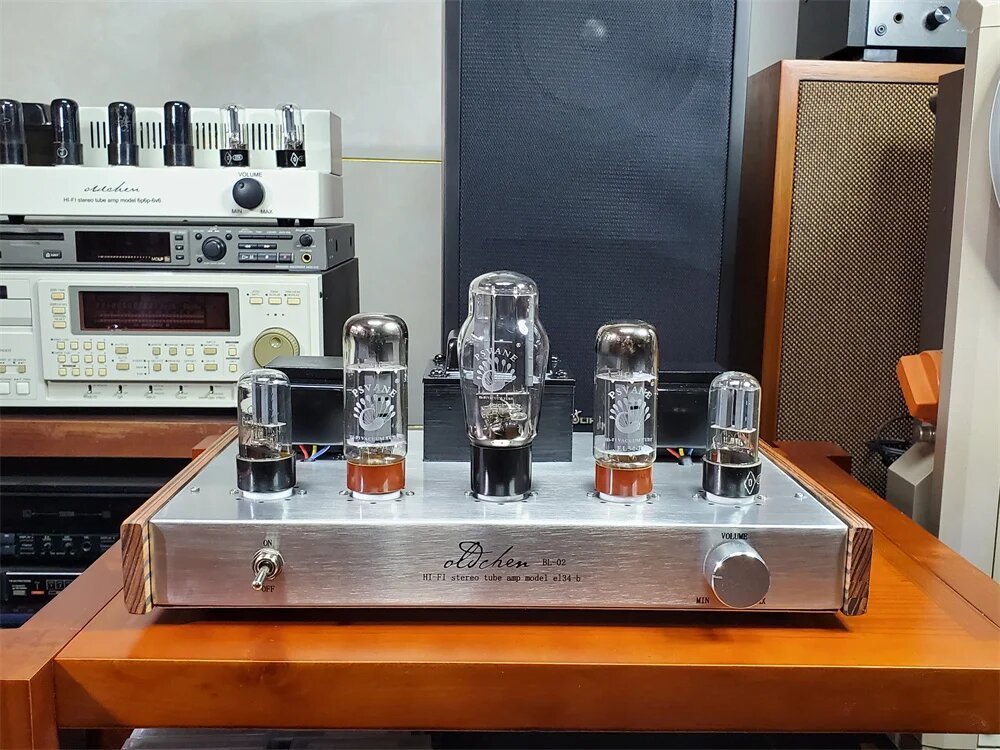

orig (1).jpeg

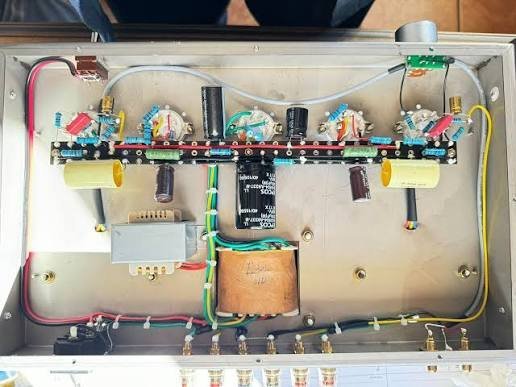

images (2).jpeg

Posted

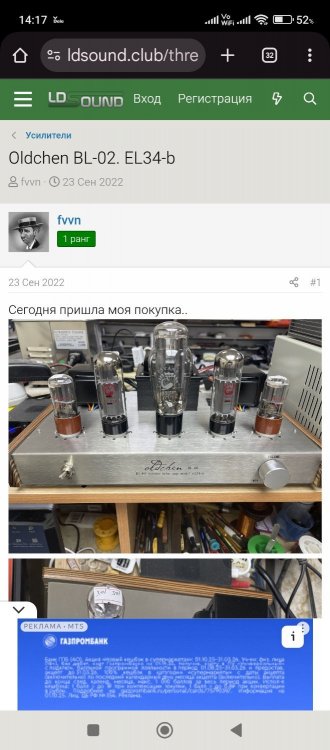

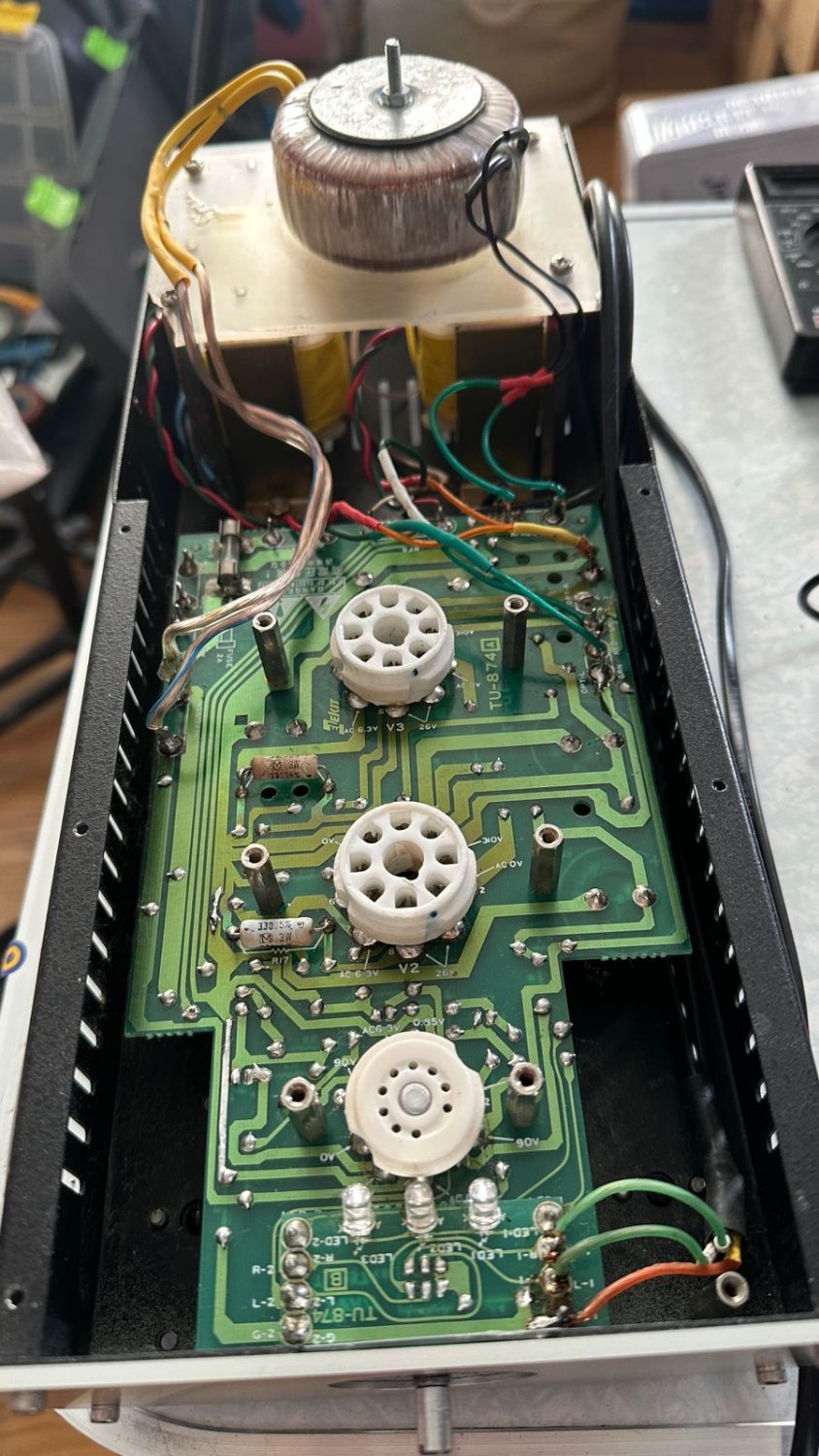

В триоде ел34 там , было дело , попадался в руки на ремонт .

В первую очередь твз там или заменить или перемотать .

Приведенное 5к , для ел34 как бы норм , но вот ачх там по нч печальное .

На компе остались замеры его на 4 и 8 ом выходах , завтра если буду в гараже и не забуду , то выложу .

Posted
3 минуты назад, Kutun сказал:

триоде ел34 там

Ну это ещё неплохо. Могло быть в тетроде тупо. А входной триод? Он же как-бы двойной. В каком варианте их сочетают?

4 минуты назад, Kutun сказал:

вот ачх там по нч печальное

Насколько?

Posted
1 минуту назад, Kutun сказал:

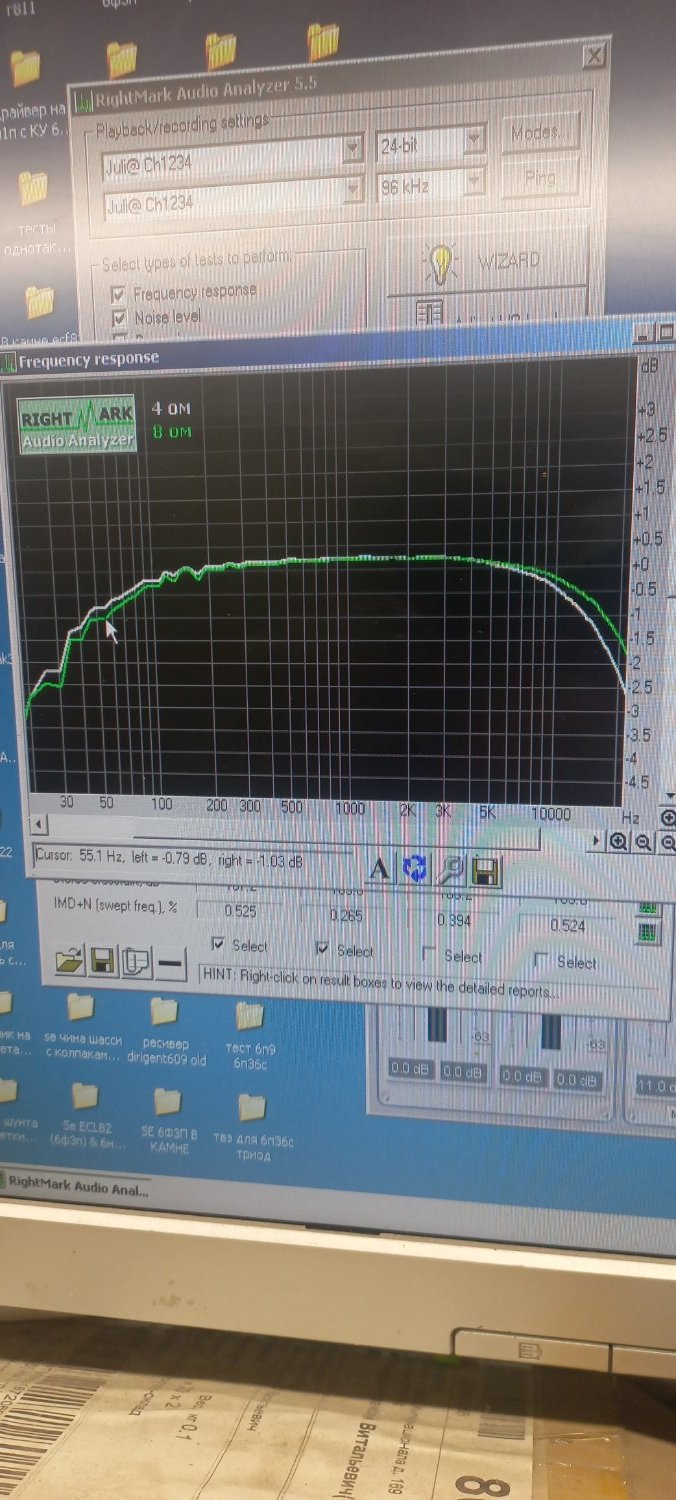

55 герц  17 килогерц по -1дб на 8 ом выходе .

И это с ооос




Что-то мне очень подсказывает, что беда в твз, да и схему допилить явно нужно

Posted

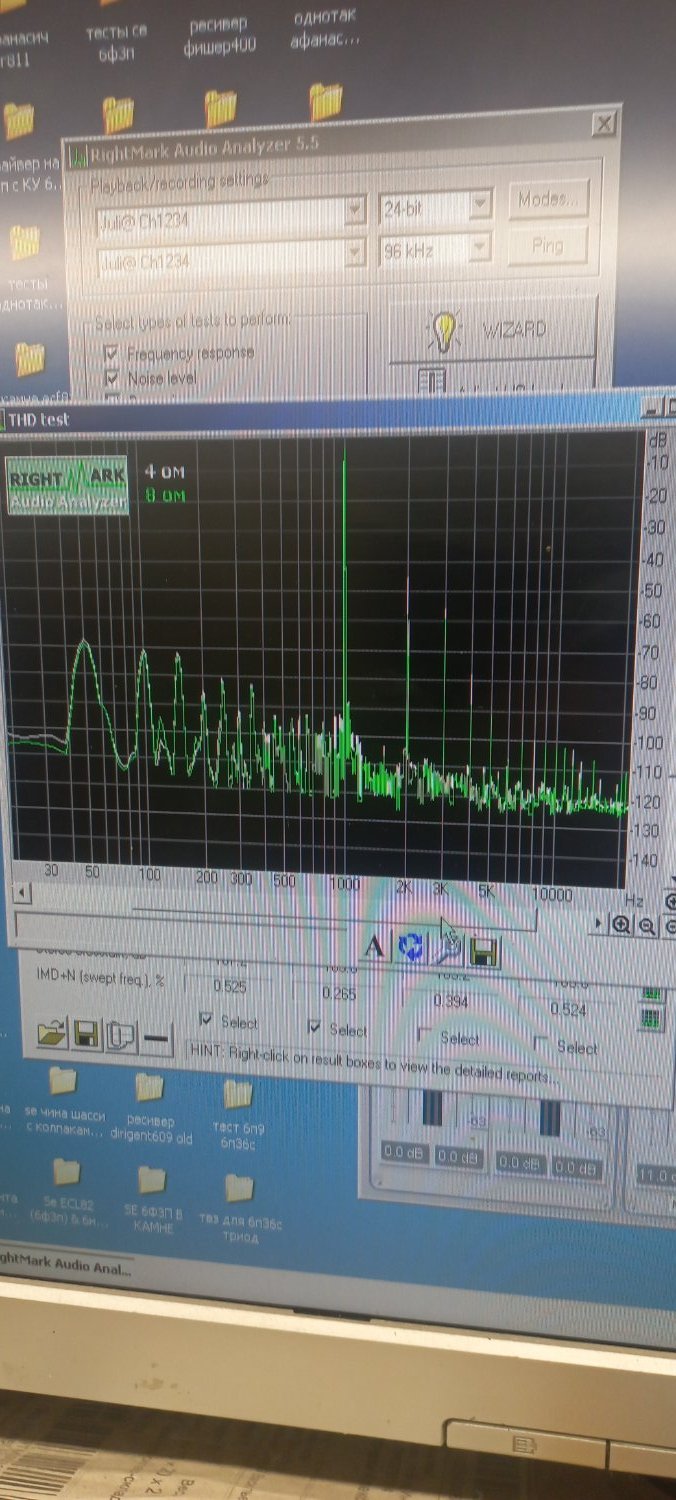

Ну спектр гармоник .

Если накал подтянуть на + 25 вольт ,  и силовой трансформатор через резиновые демпфера посадить то 50 герц можно уронить с - 70 дб до - 80 .

Так же 100 герц тоже думаю можно уронить немного , если добавить ёмкости в питание после дросселя .

У меня такой задачи не стояло,  нужно было только починить .

Как включена 6н8с не помню .


  • Like (+1) 1
Posted
5 минут назад, W_L сказал:

Что-то мне очень подсказывает, что беда в твз

О чем я выше и написал

  • Like (+1) 1
Posted
9 минут назад, Kutun сказал:

55 герц  17 килогерц по -1дб на 8 ом выходе

Ну, для моих ушей это более чем. Я оказывается, слушаю с - 3дБ. На 20кГц :smile-17:

9 минут назад, Kutun сказал:

ооос

Общая есть, да?



3 минуты назад, Kutun сказал:

Как включена 6н8с не помню

Значит, будет над чем удивиться

Posted
1 минуту назад, Kutun сказал:

О чем я выше и написал

В целом почти у всех недорогих китайских унч с этим беда, твз только на перемотку, или в мусорку

  • Smile 1
Posted
1 минуту назад, Katharina Richter сказал:

Общая есть, да

Да , была ооос , вроде память не подводит.

Я предлагал челу его немного допилить , но ему и 6 тысяч просто за ремонт было накладно , платил в два захода ;)

Какая уж там доработка

Posted

И да , Катерина .

Как получите , поставьте тан на резиновые прокладки , отвяжите его от шасси .

Он так сильно гудит , что его гул передаётся на колбы 6н8с , и собственно пролетает в сигнал

Posted

Лампы типа el34, 6п3с и подобные в однотакном усилителе SE в триодном включении нельзя применять... Это будет 👎 сразу понятное ггг... Только в тетроде получается на этих лампах ровный выходной каскад...

Эти лампы только в Р-Р в АВ  усилителях могут работать ровно...

Сразу переделать все кроме корпуса...

  • Hmm... (-1) 1
Posted

Вот сделает будет хорошо...

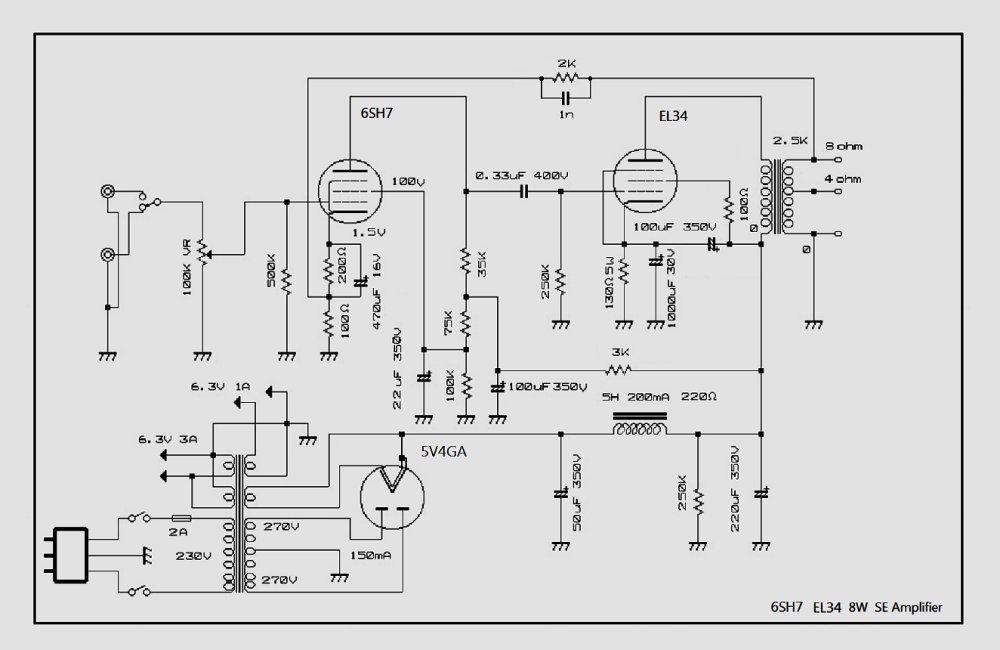

SE усилитель EL34, пентод с ООС, с выходной мощностью до 10Вт

 От автора:

В 2010г по просьбе товарища, я разработал и помог ему собрать SE усилитель   EL34,  пентод с ООС, с выходной мощностью до 10Вт при КНИ до 3-3,5%, и 8Вт КНИ около 1,5%.

Выходной каскад был с переключением в UL 33%, первый вариант с выходным трансформатором на железе ОСМ-,01, поэтому общая  ООС с вторичной обмотки в катод 1й лампы, 1я лампа 6Ж3, кен 5Ц4С.

6SH7-EL34_pent.thumb.png.a697b95a0428074500e902c5c6dd6062.png.df5189ec9f9f2340415b5470c1720779.jpeg

6SH7p_din.thumb.png.61f26c5b76dca91677f4be26788896e1.png.1856fc2f712fc28f526ab649499aac56.jpeg

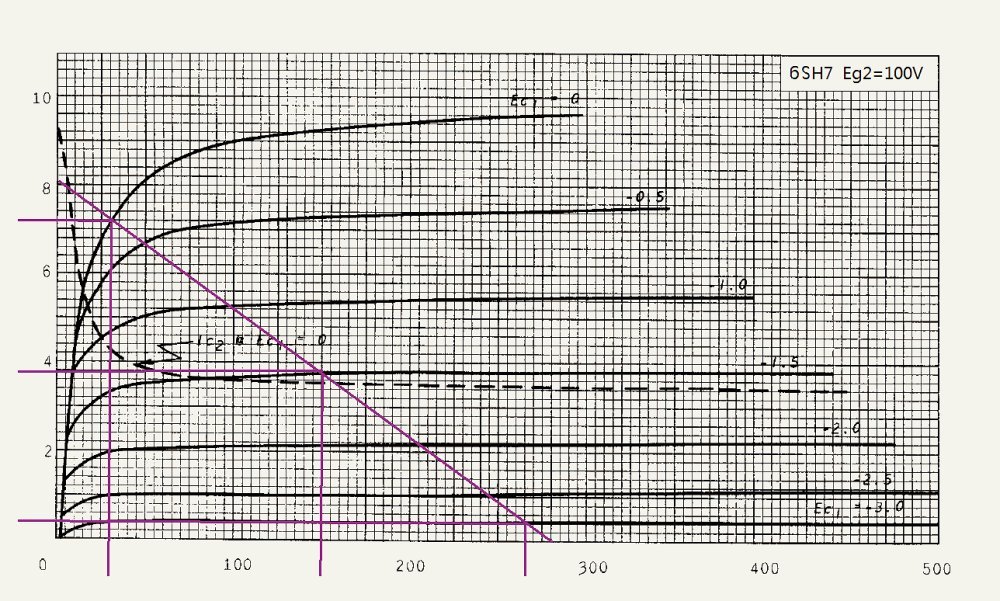

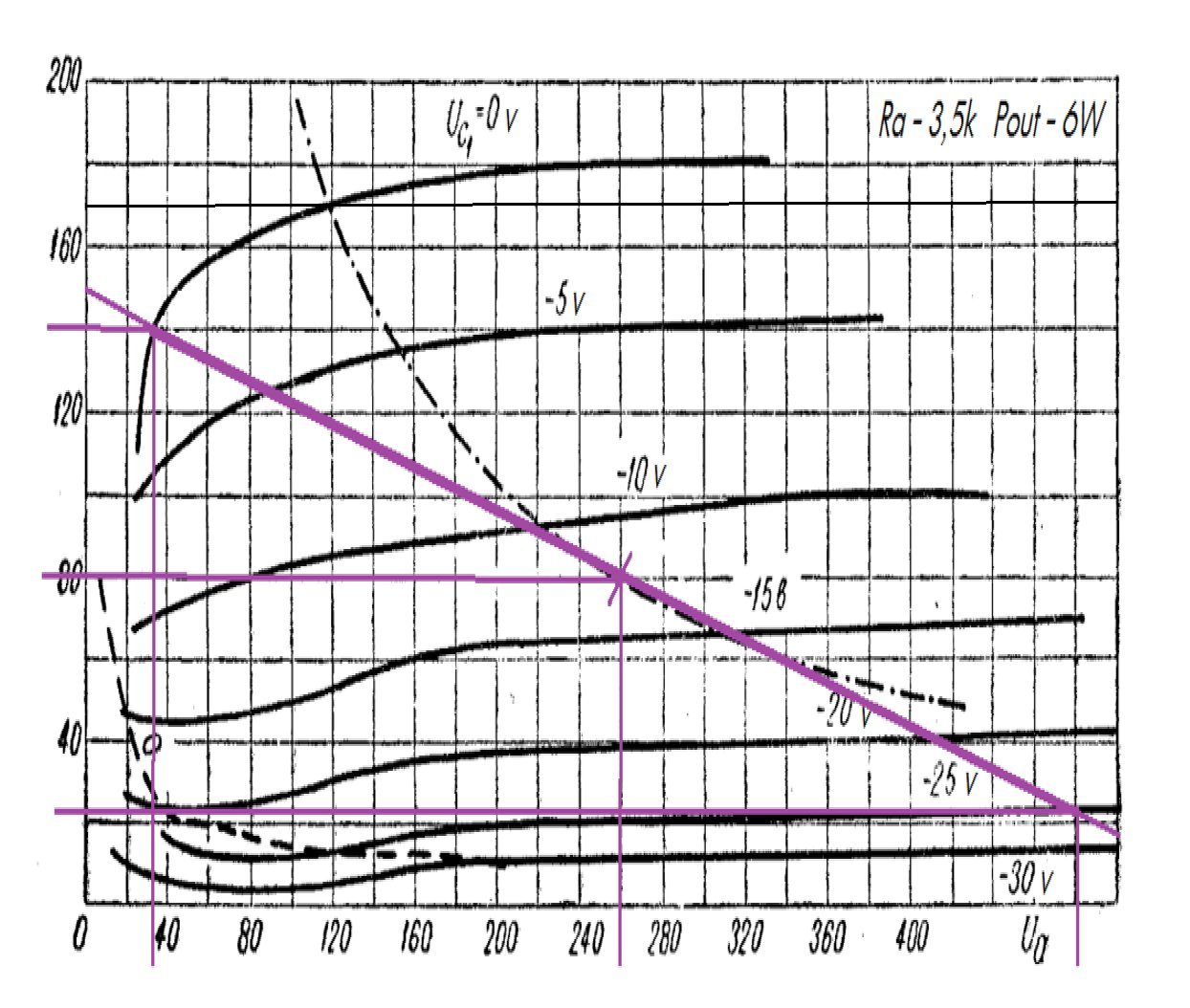

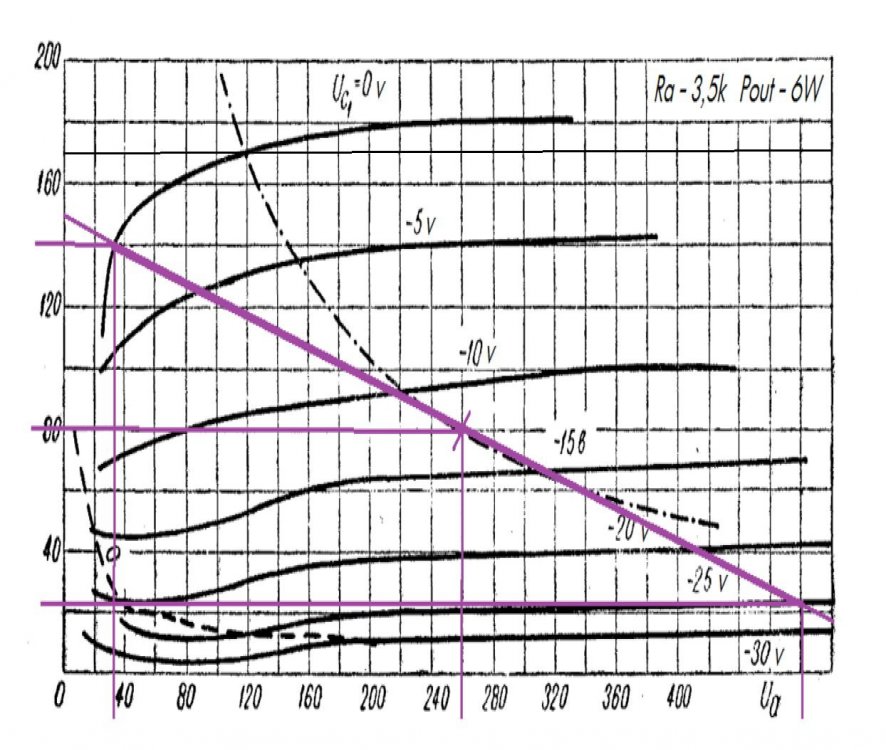

ниже ВАХ для применения 6п3с

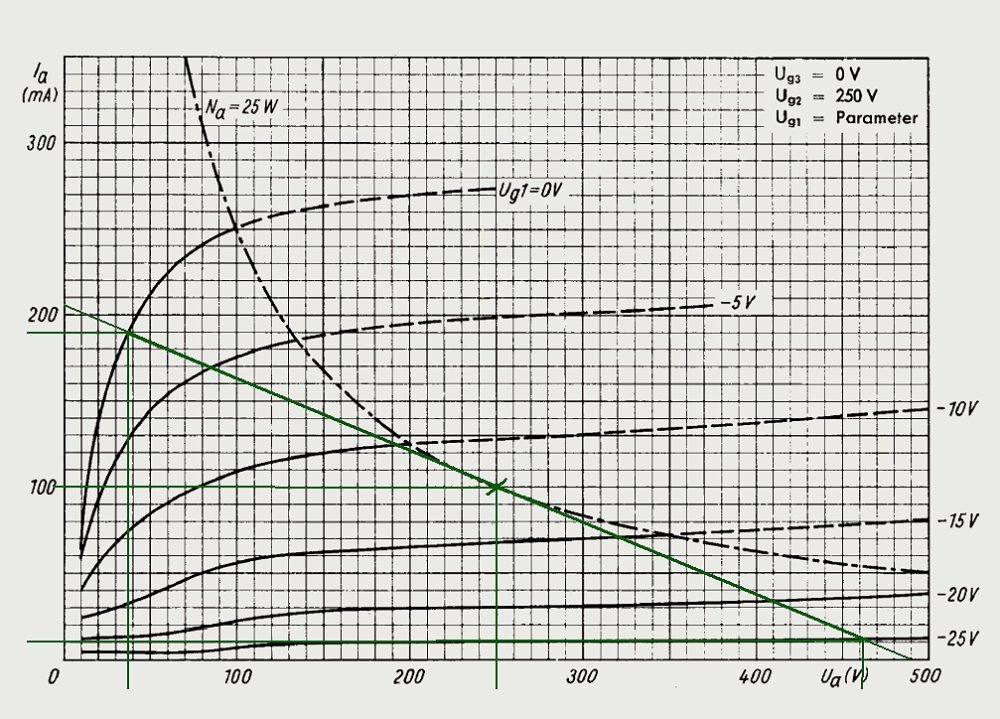

ниже ВАХ для применения EL-34

EL34p_din.thumb.png.7faa919e28445e4402e95dd9fe158777.png.afb354c73e92ccbfe01810efef3c4a8b.jpeg

Posted
8 часов назад, Kutun сказал:

В триоде ел34 там , было дело , попадался в руки на ремонт .

В первую очередь твз там или заменить или перемотать .

Приведенное 5к , для ел34 как бы норм , но вот ачх там по нч печальное .

На компе остались замеры его на 4 и 8 ом выходах , завтра если буду в гараже и не забуду , то выложу .

Интересно зачем они там оос ввели ,если оно в триоде.Там что выходники совсем шлаковские?

Posted
1 час назад, Климентий сказал:

👎

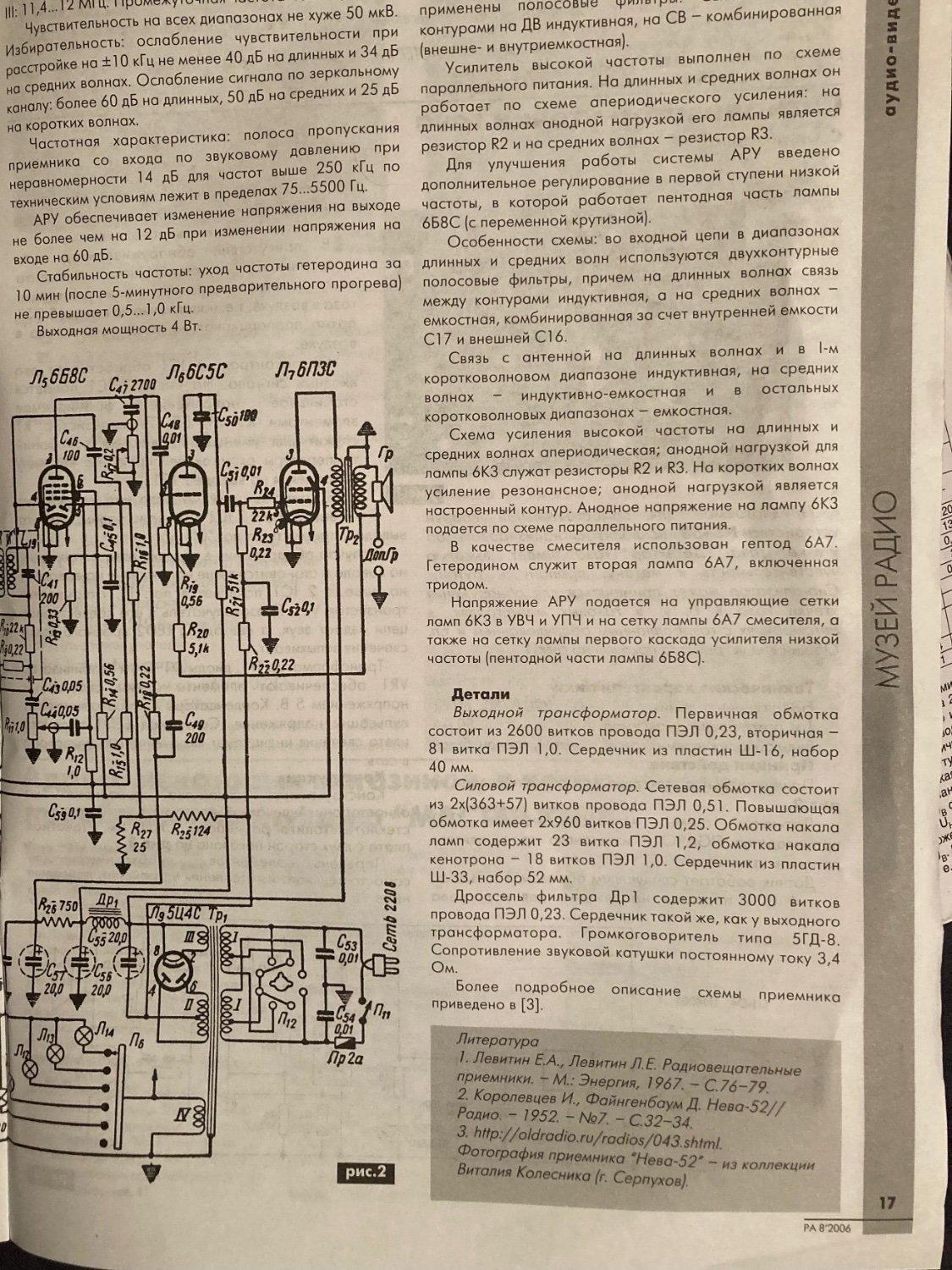

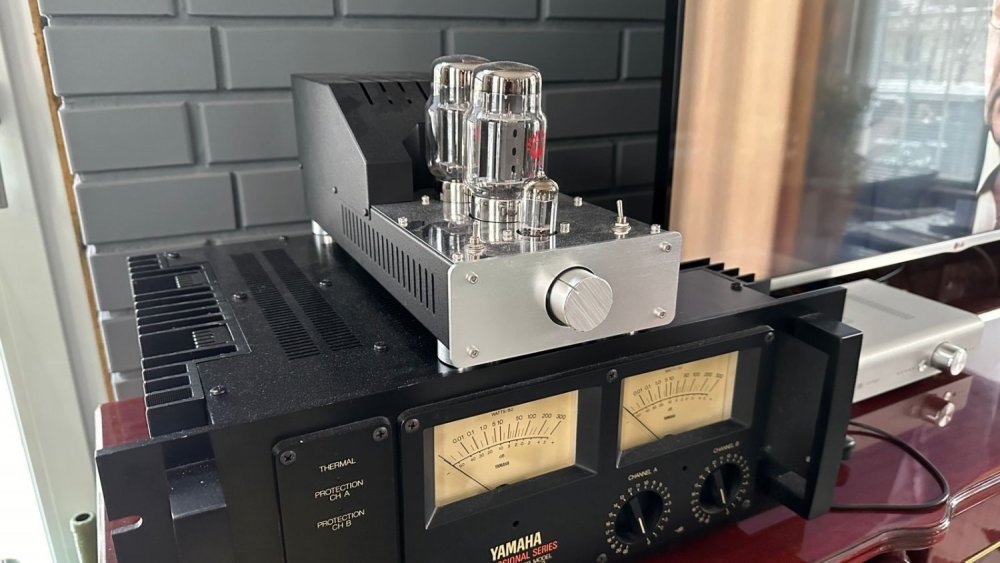

У моего товарища этот усилитель фаворит. Вот только лампа на выходе 6G-B8.






Posted
17 минут назад, Stan Marsh сказал:

Сомневаюсь, что  EL34 там в триоде

Тот экземпляр что был у меня на столе был в триоде.

А так получит , расскажет.

Posted
11 минут назад, ВКН сказал:

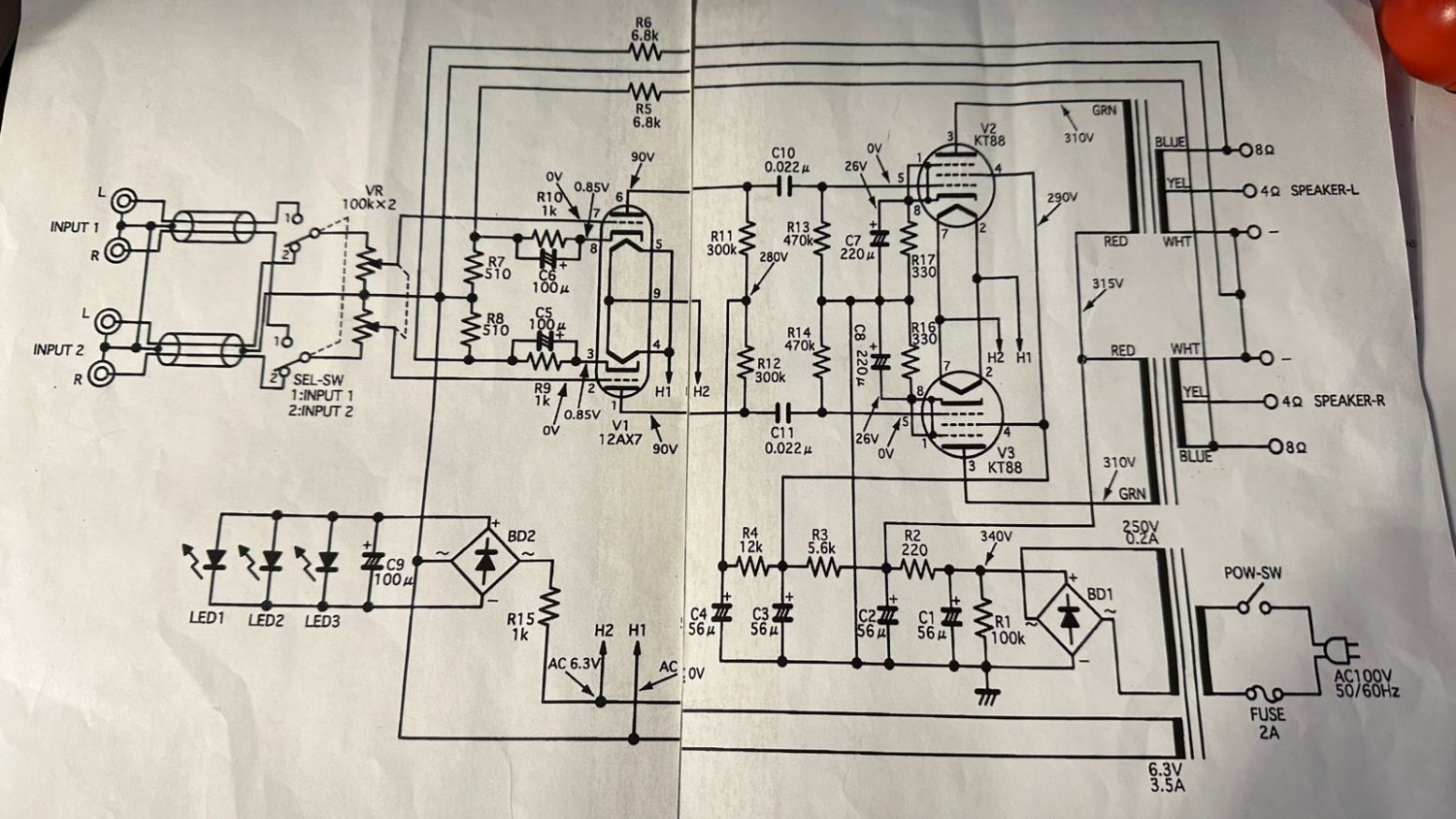

Японцы в прошлом веке об этом не знали и клепали однотактники и Kit-ы на них тысячами.

У моего товарища этот усилитель фаворит. Вот только лампа на выходе 6G-B8.




Так и в чем претензия я не понял? У вас на схеме что, триодное включение что ли выходного каскада лам? У вас экранная сетка отдельным напряжением запитана... Тетрод... Пентод... НО НЕ ТРИОД! Я это имел ввиду! Кто хотел тот понял...
