Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
15 минут назад, Юрий_Б сказал:

прорези есть.

Есть, несколько рядов щелей



17 минут назад, Юрий_Б сказал:

нормальное состояние, сто раз про это писали.

А что же это всё-таки за свечение? Это не свечение стекла явно. Остаточные газы? Тлеющий разряд?

  • Replies 221
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Ollleg
Ollleg

С такими ТВЗ ел34 - деньги на ветер. Мощи не будет, при этом и звук "первого ватта" не раскроется, будет играть, как полудохлая кляча. Неравномерность в какой-то степени важна, но само осязание звука

Rezvoy
Rezvoy

Господа офицеры- молчать!!!

Antur
Antur

Ну так какое решение (или целый план действий) Вы придумали, расскажите, интересно же  Много хороших людей хотели Вам помочь советами и опытом, будет жаль если все закончиться разговорами...

Posted Images

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
14 минут назад, Ollleg сказал:

Предупреждали, но все мы привыкли собственные шишки набивать.

А я знала. И я покупала не с надеждами каким-то. А потому что он мне нужен был. Ну просто так, ради интереса.

ВКН Local

ВКН

Posted
Posted

Для чего нужна ЕL34, на аноде которой рассеивается около 15 ватт из потенциальных 27? Поставить 6п6с. Катодный резистор оставить оригинальный. Накал повысится. Первый каскад надо переделывать полностью. Кенотрон можно 5ц4с.

  • Like (+1) 2
  • Smile 1
Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, Katharina Richter сказал:

А я знала. И я покупала не с надеждами каким-то. А потому что он мне нужен был. Ну просто так, ради интереса.

Тогда ради интереса можно силовик заменить, выходники на более-менее приличные, дроссель, переделать схему и будет хороший усилитель в новом симпатичном корпусе.

Это следующий виток этапа, когда действительно интересно поколдовать над конструктором "Сделай сам , всё переделав" :smile-09:

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Константин сказал:

У меня в усилителе на 807 стоит похожий с Али, там есть отводы 220/230. В сети 230, все напряжения соответствуют.

Китайские трансформаторы разные бывают. Вот, например, сеть 230В, вторичка 240-0-240.




  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Действительно, лучше уж 6П6С поставить а к ней 6Ж4, и на ОООС останется.

Если вводить EL34 в нормальный режим по току, то скорее всего не хватит на это сил силового транса.

А так, хоть на этих чёрных лампах, звук появится, так как всё будет в режиме..

Юрий_Б Local

Юрий_Б

Posted
Posted
18 минут назад, S.Laptev сказал:

Если через пару месяцев не перестанет, то на выброс. Продать страждущим, как вариант.

Ага, он у меня 5 лет отработал, после 4 год работает. Ей во первых надо определиться, если с этими лампами оставить, то ТАН надо перематывать, а так лечеие больного по телефону.

lenivo Proficient

lenivo

Posted
Posted

А прогреть усилитель не пытались - лампам нужно дать разыграться...... Часов через пять весь вольтаж поменяется..... И звук тоже более менее в норму придёт...... Играть будет  - средне...... Иначе бы производителей завалили бы негативными отзывами.

Что можно сделать ....... прогреть усилитель.

Второе добавить конденсаторов по анодному питанию.

К Китайскому ДЕШЁВОМУ усилителю нужна китайская ДЕШЁВАЯ акустика - тогда возможно будет играть ...... чуть лучше чем китайские усилители класса D.

Ollleg Mentor

Ollleg

Posted
Posted
10 минут назад, lenivo сказал:

Что можно сделать ....... прогреть усилитель.

Она его месяц "греет":smile-03:

10 минут назад, lenivo сказал:

К Китайскому ДЕШЁВОМУ усилителю нужна китайская ДЕШЁВАЯ акустика - тогда возможно будет играть

И помойное ведро сбоку.

Константин Proficient

Константин

Posted
Posted
1 час назад, CHEL_EV сказал:

Действительно, лучше уж 6П6С поставить а к ней 6Ж4, и на ОООС останется.

Если вводить EL34 в нормальный режим по току, то скорее всего не хватит на это сил силового транса.

А так, хоть на этих чёрных лампах, звук появится, так как всё будет в режиме..

Нормальный вариант, если приведенка твз 5к, вот и пытаю Катарину, что бы открутила и посмотрела.



36 минут назад, Юрий_Б сказал:

В триоде усиления должно хватить. Можно и так.


Скорее всего там твз с достаточно высоким Rdc, под пентод, в триоде мало что уйдет в АС, у них и при хорошем твз ватта полтора.

  • Like (+1) 1
W_L Local

W_L

Posted
Posted

Из этого унч стоит убрать все, кроме корпуса с разъемами и твз, всю начинку в мусорку, первый каскад меняем на 6С2С, или 6С5С, или любые другие драйверные лампы с нужным усилением, оконечный на 6П6С, или 6Ф6С, более серьезные лампы данные твз вряд-ли потянут, да и силовик с большой вероятностью тоже поедет на металл….

Впрочем, обо всем этом уже говорили выше…

CHEL_EV Proficient

CHEL_EV

Posted
Posted
2 минуты назад, Константин сказал:

Нормальный вариант,  приведенка твз 5к, вот и пытаю Катарину, что бы открутила и посмотрела.



Скорее всего там твз с достаточно высоким Rdc, под пентод, в триоде мало что уйдет в АС, у них и при хорошем твз ватта

В том то и дело надо пентодом делать, хоть ВЧ подтянуться.

А так да, хоть загрейся усилитель. В данный момент выходная лампа работает в полумоменте... ☺️

Stan Marsh Mentor

Stan Marsh

Posted
Posted
19 минут назад, lenivo сказал:

 Играть будет  - средне...

Ну, уж если у нас всерьёз рассматривались изделия на ТВЗ1-9, ТАНах, МЛТ и МБМ, то китайское тоже можно пообсуждать.

lenivo Proficient

lenivo

Posted
Posted

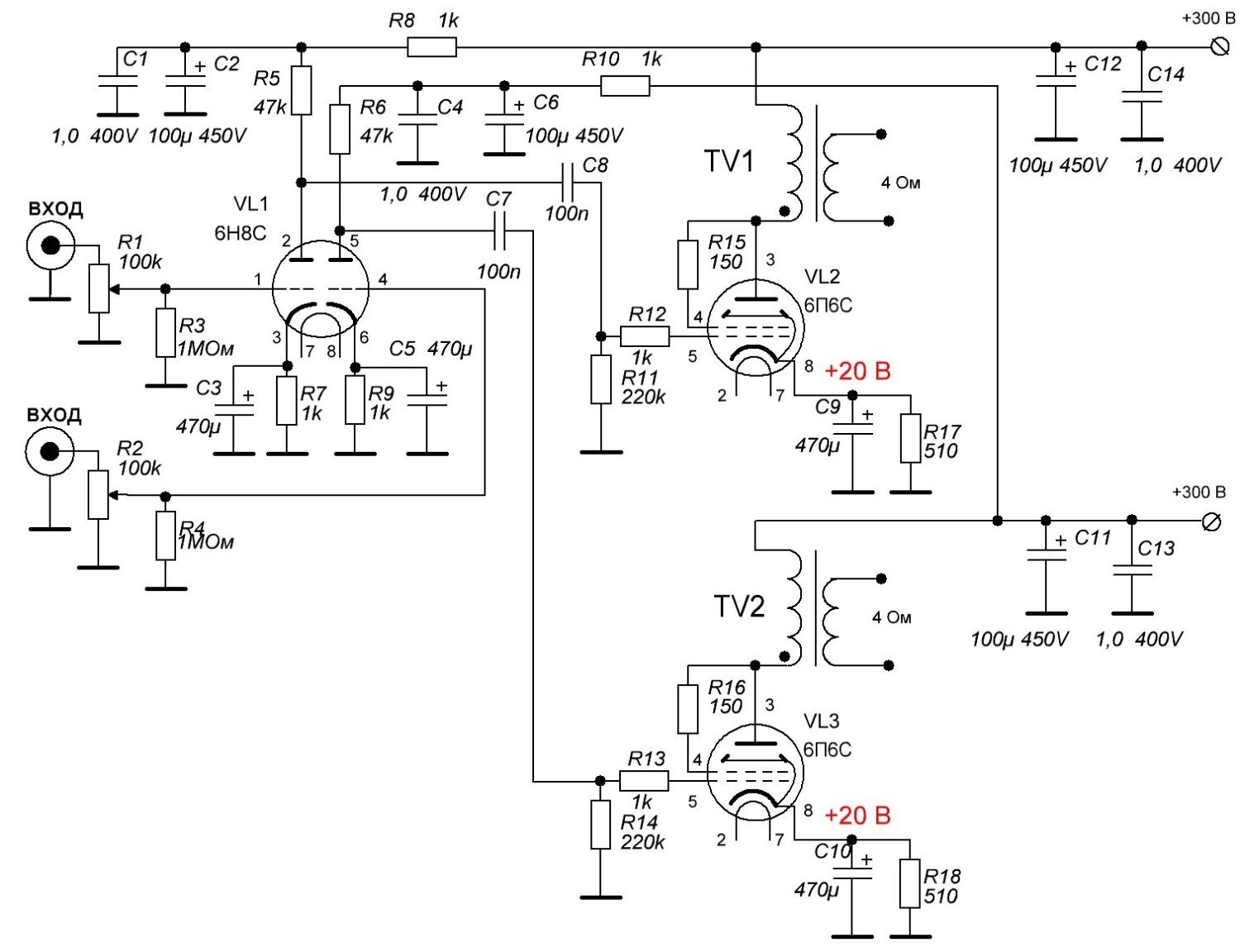

Правильная схема такая....

Но у вас анодного напряжения не хватает ......


Вам нужно присмотреться к схеме только выходной каскад в ультралинейный режим поставить.


А вообще почитать архив старого Аудиопортала - статьи Вадима Пузанова .......

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Для меня в этом усилителе самое главное что непонятно:

1. Почему в реальности отсутствует шунтирующий конденсатор резистора 510ом в катоде входного триода? Банально забыли? Он вообще значим здесь, стоит ли впаивать?

2. Почему сетка верхнего триода каскода заземлена на катод нижнего триода, а не на общую землю? Что этим достигается? И не мала ли ёмкость конденсатора, 0,1мкф которым сетка по сигналу заземляется?

22 минуты назад, lenivo сказал:

вольтаж поменяется

Чего вольтаж то, конкретно? В работе были уже часов 30 где-то лампы в усилителе.

23 минуты назад, lenivo сказал:

Второе добавить конденсаторов по анодному питанию

Так там и так, непосредственно перед дросселем, сразу на кенотроне висит 100мкф, дроссель сам 5Гн, и потом ещё 330мкф. Разве недостаточно?



lenivo Proficient

lenivo

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Ну, уж если у нас всерьёз рассматривались изделия на ТВЗ1-9, ТАНах, МЛТ и МБМ, то китайское тоже можно пообсуждать.

Ну да начинал с такого


И оно играло.

А серьезно - Самое дорогое в данном случае это корпус и моточные изделия

и пять панелек под лампы. Вот и надо просто предоложить вариант НОРМАЛЬНОЙ схемы под этот комплект и делов то.

Что я и сделал выше.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, lenivo сказал:

Правильная схема такая...

Что же в ней "правильного"? Ненужный SRPP и выходной каскад в триоде на совершенно другой лампе.



7 минут назад, Katharina Richter сказал:

Для меня в этом усилителе самое главное что непонятно:

1. Почему в реальности отсутствует шунтирующий конденсатор резистора 510ом в катоде входного триода? Банально забыли?



Местная ООСт.



6 минут назад, lenivo сказал:

Самое дорогое в данном случае это корпус и моточные изделия и пять панелек под лампы.

Это да.
