Однотактный выходной трансформатор из силового трансформатора от Микроволновки

lenivo

By lenivo
in Help for beginners

 Share

Recommended Posts

немой Proficient

немой

Posted
Posted
50 минут назад, Buran81 сказал:

Ищите аналог с которого это было "срисовано". Он полюбому должен быть. Те же холодильники ЗИЛ 50х  например, это  Американский аналог 30-40х.

Китай у всех всё скопировал ... по факту первая экономика мира ...:smile-33:

  • Replies 161
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Тверская губерния. Осташковский уезд. Возле моей деревни. Июль 2025г.  VID_20250803_122703.mp4

Сергей Б
Сергей Б

>>Прислушаюсь к мнению профи в области изготовления выходных трансформаторов. Если уж народ словил негативный опыт при использовании трансформаторного железа от микроволновки в качестве вых

Buran81
Buran81

Да это то понятно....  Ну просто дело в том что вы почем зря тратите свое время и деньги на медь, а она то дорогая. Трансформатор  намотать , это же не 5 минут делов. Ладно .. не буду больше

Posted Images

sova Local

sova

Posted
Posted
10 часов назад, Алексей сказал:

А что же значит "хорошо звучащее" железо? Старое винтажное или современное? Термин неопределенный, имхо, тк у каждого "своя хорошесть".

Например пара выходников аудионот стоит 6 тыс их валютных единиц.Это порядка 50тыс руб за кило.

  • Hmm... (-1) 2
Кружка Local

Кружка

Posted
Posted
3 часа назад, sova сказал:

пара выходников аудионот

 Абсолютно не стоит смешивать в одну кучу железо и готовые изделия на его основе.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
Posted

Считай ничем не хуже пара выходников наших.

 Может и лучше.

Только не из стали микроволновок.

3 страницы о глупом.

Нужное железо у нас ещё можно найти,  за рубежом нет.

lenivo Proficient

lenivo

Posted
  • Author
Posted
24 минуты назад, ДимДимыч сказал:

Считай ничем не хуже пара выходников наших.

 Может и лучше.

Только не из стали микроволновок.

3 страницы о глупом.

Я вот понимал, что железа от микроволновок много, но вот видеороликов и статей по изготовлению из них выходных трансформаторов нет.... При этом и нет описаний "Почему так?".

Бесперибойников UPS и микроволновых печей много уже исчерпавших ресурс, и в них много трансформаторного железа. То есть оно "сравнительно" легко и дёшево доставаемо.

А вот нормального трансформаторного железа нужного номинала очень трудно найти на разборках...... Сейчас в основном импульсные блоки питания..... Причём одиночный комплект ещё можно как то найти, а вот чтоб был парный комплект - очень затруднительно.

Так то попадается в одиночном виде нормальное железо..... но в одиночных экземплярах.

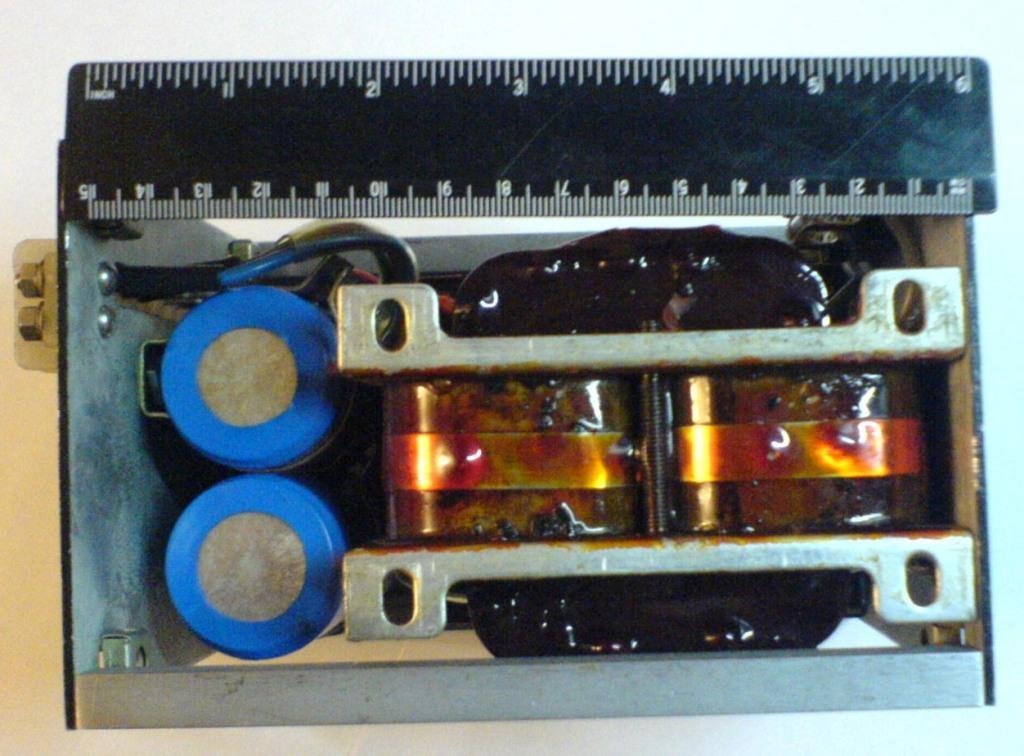

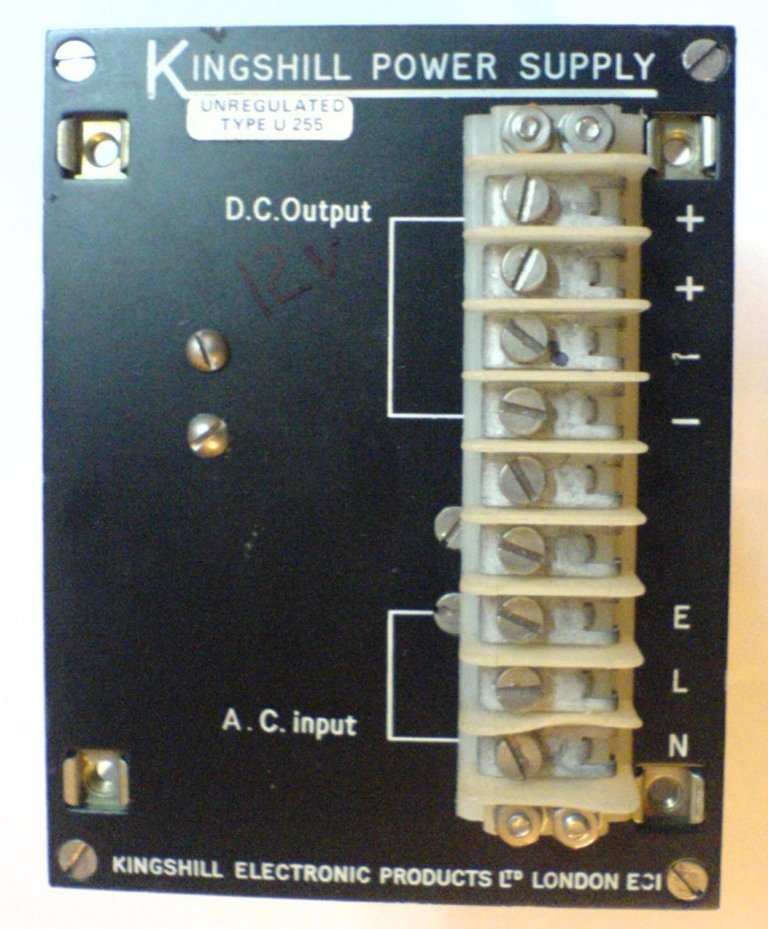

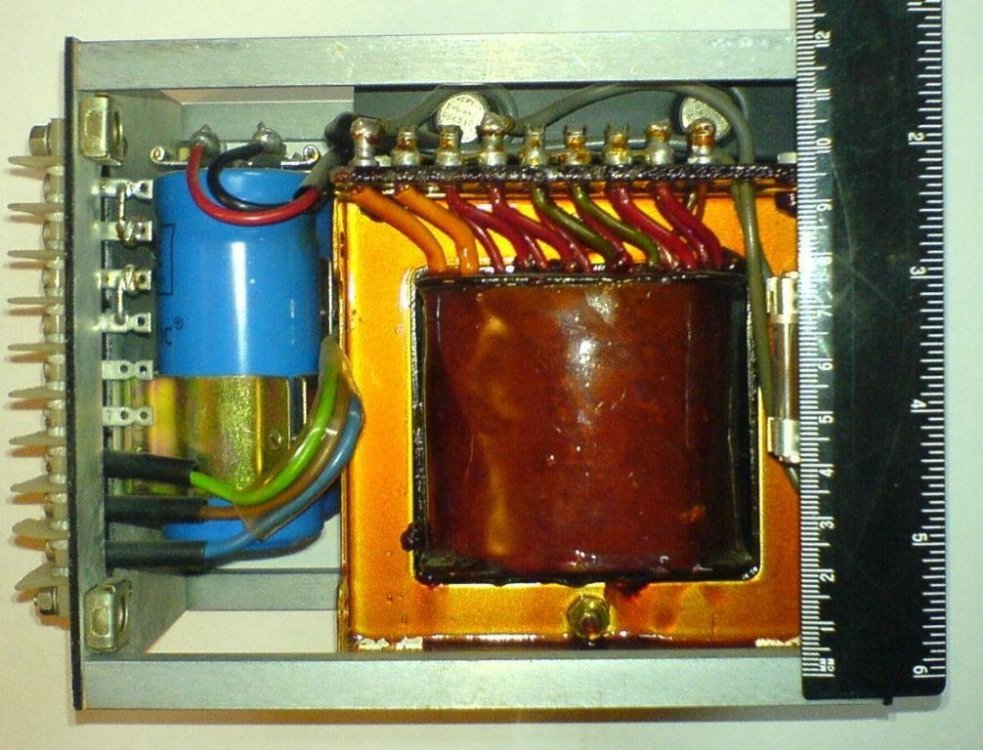

Ну например такое.






lenivo Proficient

lenivo

Posted
  • Author
Posted

И часто получается, что купить китайский выходной трансформатор будет дешевле, чем трансформаторное железо на такой трансформатор.

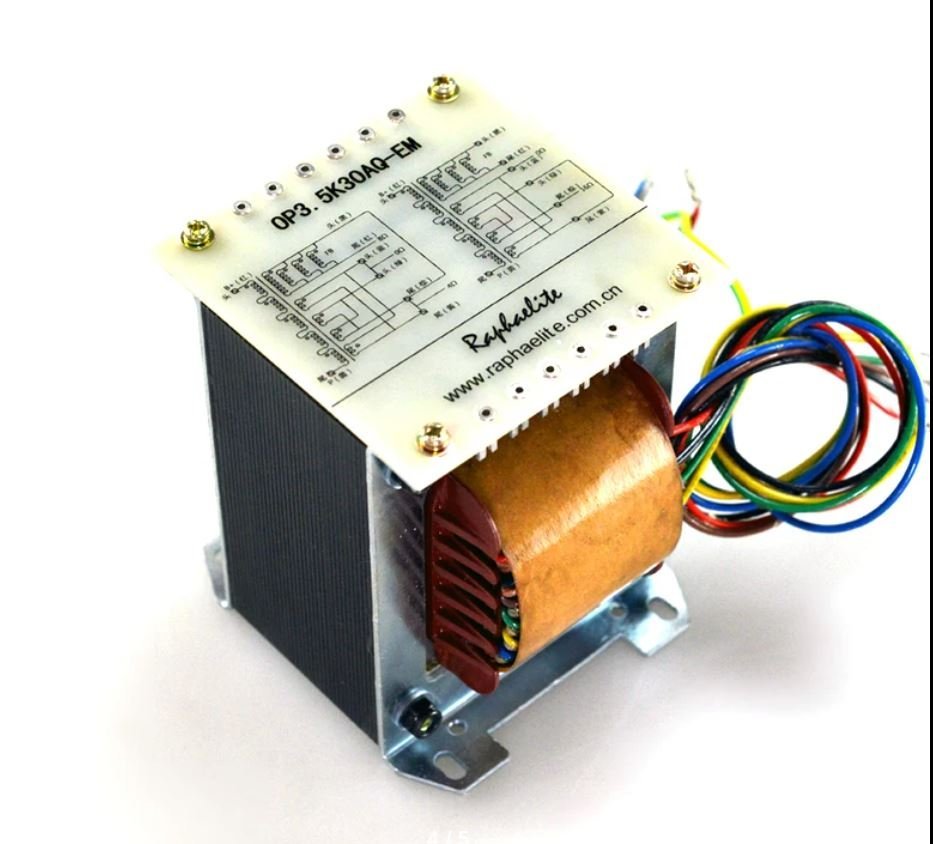

Вот такой обсчитывал.




Алекс Proficient

Алекс

Posted
Posted
3 часа назад, lenivo сказал:

 железа от микроволновок много, но вот видеороликов по изготовлению из них выходных трансформаторов нет....  "Почему так?".

  на канализационных люках тоже почему-то не мотают...



3 часа назад, lenivo сказал:

А вот нормального трансформаторного железа нужного номинала очень трудно найти на разборках

а вот для этого, как пример, есть Альтаудио.

  • Like (+1) 3
  • Smile 1
  • Smile 1
johnson1496 Master

johnson1496

Posted
Posted
3 часа назад, ДимДимыч сказал:

Тебя послушать так в России вообще нет железа нормального.

Ты что в Китае живёшь?

Живу в Росси, еще 5 лет назад предпочитал покупать в германии, там было дешевле чем в Альте даже с учетом доставки. В последний раз разрезное витое брал в трансвите, дороговастенько однако по сравнению с Бураном, но за неимением зеленых денех....

  • Like (+1) 1
lenivo Proficient

lenivo

Posted
  • Author
Posted
3 часа назад, ДимДимыч сказал:

ебя послушать так в России вообще нет железа нормального.

Ты что в Китае живёшь?

Живу в России в Екатеринбурге, где есть ВИЗ-сталь , которая катает электротехническое железо и где есть крупные предприятия, где изготавливают трансформаторы - Урал ЭлектроАппарат..Например. или куча цехов, где мотают промышленные партии трансформаторов по заказам.... Вот недавно узнал , что в 400 метрах от моего дома на пром площадях Уралмаша сгорел крупный цех по намотке трансформаторов ..... Близко, да фиг попадёшь туда.

Но вот купить качественные сердечники местного производства проблема, покупай 100 штук минимум...... Если где и можно купить -это как то не афишируется....... Куча знакомых как то умудряются покупать, но помочь с покупкой того, что нужно не могут..... Но всё решается. Так или иначе.

Речь в данной теме шла о халявном -бросовом трансформаторном железе....... Лет 10 назад было проще - приходи на любую разборку и выбирай демонтаж из приборов. Сейчас очень трудно найти нужное - старое оборудование утилизировали, а в новом там нужного почти и нет.



Buran81 Local

Buran81

Posted
Posted
10 минут назад, johnson1496 сказал:

 В последний раз разрезное витое брал в трансвите, дороговастенько однако по сравнению с Бураном, но за неимением зеленых денех....

Даже так?(((

Я всегда думал  что свое месное  должно быть сильно доступней.

Buran81 Local

Buran81

Posted
Posted
55 минут назад, Алекс сказал:

на канализационных люках тоже почему-то не мотают...

Ну как сказать.

Я еще помню как на старом АП  чуть ли это и не агитировали делать )))))  Помнится даже случай,что один известный отрицатель потерь в железе  ,сетовал  что он бы и на цельном куске обычного железа мотал,но блин  фрезировать его негде было)))))

  • Like (+1) 1
lenivo Proficient

lenivo

Posted
  • Author
Posted
1 час назад, Buran81 сказал:

Ну как сказать.

Я еще помню как на старом АП  чуть ли это и не агитировали делать )))))  Помнится даже случай,что один известный отрицатель потерь в железе  ,сетовал  что он бы и на цельном куске обычного железа мотал,но блин  фрезировать его негде было)))))

Видео смотрел давно, там канал про восстановление разных механизмов , которым более 100 лет. Восстанавливал какой-то один из первых трансформаторов - там сердечник был из тонкой стальной проволоки, а обмоточный провод обмотан бумагой и шёлковой ниткой сверху. Самое главное - отмыли, почистили окислы, пропаяли где надо и всё заработало. Габариты правда раз в 10 больше, чем у современного устройства аналогичного по мощности, но работало.

Алексей Proficient

Алексей

Posted
Posted

Роман, дело не в отрицании потерь, а в том, что вы ставите их во главу угла! Мол если железо старое и с большими потерями (большими это типа 1,5 против 1,1вт/кг), то мотать на нём никак неможно, только современное витое хайби и хаймю, не иначе.

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted

Читаю , тех информации почти ноль , какая то дичь , свойственная может колонниальным странам .., где то есть, у нас  всё пусто.     Тем не менее , быстрая работа ИИ  на мой запрос об оценке качества сердечников , о чем писалось ещё в книге Торопкина, дал ответ . https://www.google.com/search?q=проверка+звуковых+трансформаторов+сердечников+по+фигурам+лиссажу

Проверка звуковых трансформаторов по фигурам Лиссажу заключается в анализе формы кривой, отображаемой на осциллографе при подаче на трансформатор двух синусоидальных сигналов разной частоты. Эта проверка позволяет оценить качество трансформатора, выявить дефекты сердечника и обмоток, а также оценить его рабочие характеристики.

Вот проффи и должны прояснить , как какое железо себя проявляет ...  , для понимания его практического применения.

Кто ищет системное понимание : http://shabad.ru/forumaml/showthread.php?t=2678

""Кроме того, на самом деле интересны и важны три величины - начальная проницаемость, максимальная проницаемость и индукция, при которой достигается максимальная проницаемость.""  Е.К.





  • Like (+1) 2
Михаил К. Proficient

Михаил К.

Posted
Posted
37 минут назад, Михаил SM сказал:

"Кроме того, на самом деле интересны и важны три величины - начальная проницаемость, максимальная проницаемость и индукция, при которой достигается максимальная проницаемость.""  Е.К

У очень хорошей стали будет 4-5 тыс, 35-40 тыс и 1.2 Тл.

alss Proficient

alss

Posted
Posted
53 минуты назад, Михаил SM сказал:

Проверка звуковых трансформаторов по фигурам Лиссажу заключается в анализе формы кривой, отображаемой на осциллографе при подаче на трансформатор двух синусоидальных сигналов разной частоты.

Трансформатор можно проверить на одной частоте
https://www.youtube.com/watch?v=ljXKMeAm41k



немой Proficient

немой

Posted
Posted
19 минут назад, Михаил К. сказал:

У очень хорошей стали будет 4-5 тыс, 35-40 тыс и 1.2 Тл.

Спрошу Ваше мнение , это хорошая сталь ...

Магнит проницаемость -800- 33000, и 1,73 Тл...

Buran81 Local

Buran81

Posted
Posted
2 часа назад, Алексей сказал:

Роман, дело не в отрицании потерь, а в том, что вы ставите их во главу угла! Мол если железо старое и с большими потерями (большими это типа 1,5 против 1,1вт/кг), то мотать на нём никак неможно, только современное витое хайби и хаймю, не иначе.

Именно в этом отрицании и есть.Не надо тут уже выкручиваться Алексей..))

И я не агетирую про ХайБи и про ХайМю... А говорю ,что в 21веке   уже давно существует и вполне доступно  обычное ТРАНСФОРМАТОРНОЕ  анизотропное железе.И  самые обычные звуковые иоансформаторы должны,делаться именно на нем,а не на люках и т.д.

Не верите мне, посмотрите на китайские с Алиэкспреса. Даже там ,самые дешёвые и бюджетные  выходные трансы сделаны на шихтовке М6.  Ну,никак не на железе для силовиков к микроволновкам.

  • Like (+1) 1
немой Proficient

немой

Posted
Posted
15 минут назад, Михаил К. сказал:

Максимальная проницаемость на 1.73 Тл ?

Ничего не перепутали ?

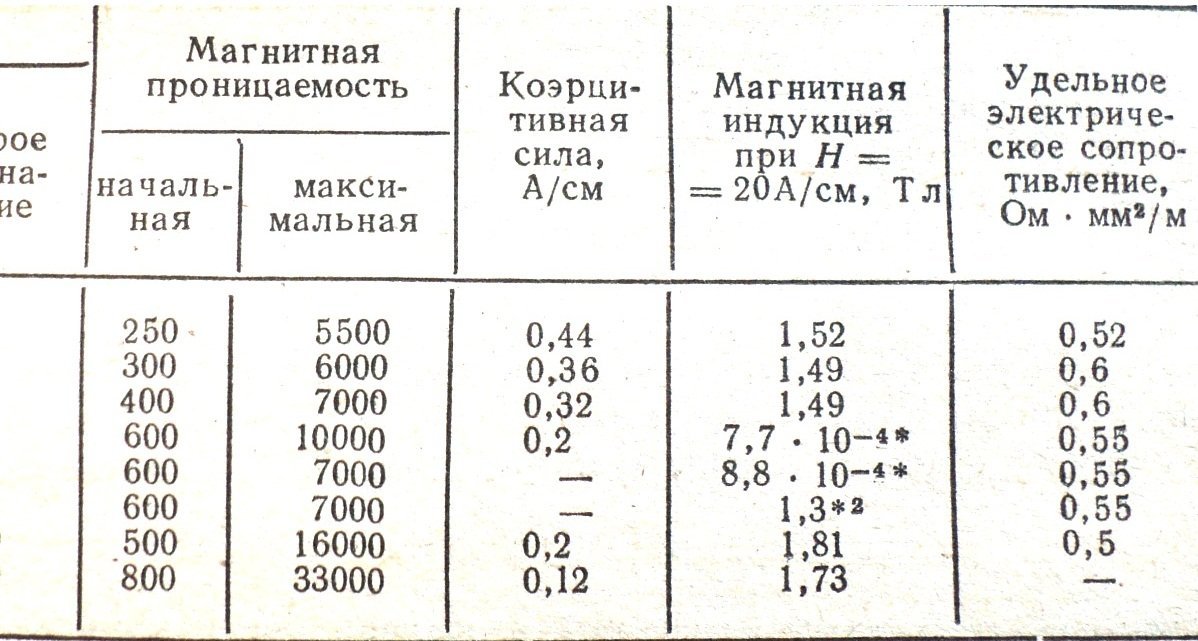

С таблицы написал ...





Новый рисунок.jpg

Buran81 Local

Buran81

Posted
Posted
13 минут назад, немой сказал:

С таблицы написал ...





Новый рисунок.jpg

Это макс.индукция. Но это не означает что при ней получается макс.проницаемость:-)

sova Local

sova

Posted
Posted
14 минут назад, Buran81 сказал:

Это макс.индукция. Но это не означает что при ней получается макс.проницаемость:-)

Макс проницаемость достигается примерно на половине от макс индукции ?
