Однотактный выходной трансформатор из силового трансформатора от Микроволновки

lenivo

By lenivo
in Help for beginners

 Share

Recommended Posts

ТаргеТ Proficient

ТаргеТ

Posted
Posted
11 часов назад, Сергей Б сказал:

наше советское хрустящее серое железо

Так что-же это за волшебное железо? Главного и не сказали.

  • Replies 161
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Тверская губерния. Осташковский уезд. Возле моей деревни. Июль 2025г.  VID_20250803_122703.mp4

Сергей Б
Сергей Б

>>Прислушаюсь к мнению профи в области изготовления выходных трансформаторов. Если уж народ словил негативный опыт при использовании трансформаторного железа от микроволновки в качестве вых

Buran81
Buran81

Да это то понятно....  Ну просто дело в том что вы почем зря тратите свое время и деньги на медь, а она то дорогая. Трансформатор  намотать , это же не 5 минут делов. Ладно .. не буду больше

Posted Images

ТимВал Local

ТимВал

Posted
Posted
15 часов назад, Сергей Б сказал:

сопротивляемость железа к намагничиванию и перемагничиванию

Называется "коэрцитивная сила". Или "магнитотвёрдость".

15 часов назад, Сергей Б сказал:

на железе от ОСМ можно намотать силовой трансформатор с током ХХ 3-8 ма, а на микроволновои и бесперебойном, сколько витков не мотай, а меньше 50-80 ма не получается, и это железо всегда греется само по себе, даже без нагрузки,

В ОСМ Анизотропная сталь, самая лучшая. В Ш-а она изотропная, это хуже.

А греется потому что пластины толстые. Наверное 0,4...0,5мм. Большие потери на вихревые токи. В ОСМ наверное 0,25...0,3мм.

ТимВал Local

ТимВал

Posted
Posted

Ну значит Урановые добавки греют. Изотопы, мать их. :smile-03:

Я на ТС от мкв ничего пока не мотал, а вот силовики от бесперебойников я не заметил что бы грелись. Даже с родной алюмишкой.

Сергей Б Local

Сергей Б

Posted
Posted

Возможно вы думаете что сердечник греется до 50-70 градусов, отнюдь, нагрев на 5-10 градусов от окружающей среды. Но этого достаточно что бы убить тонкие, мелкие звуки.

  • Like (+1) 1
  • Hmm... (-1) 1
ТимВал Local

ТимВал

Posted
Posted
В 02.10.2025 в 21:36, Сергей Б сказал:

на железе от ОСМ можно намотать силовой трансформатор с током ХХ 3-8 ма, а на микроволновои и бесперебойном, сколько витков не мотай, а меньше 50-80 ма не получается,

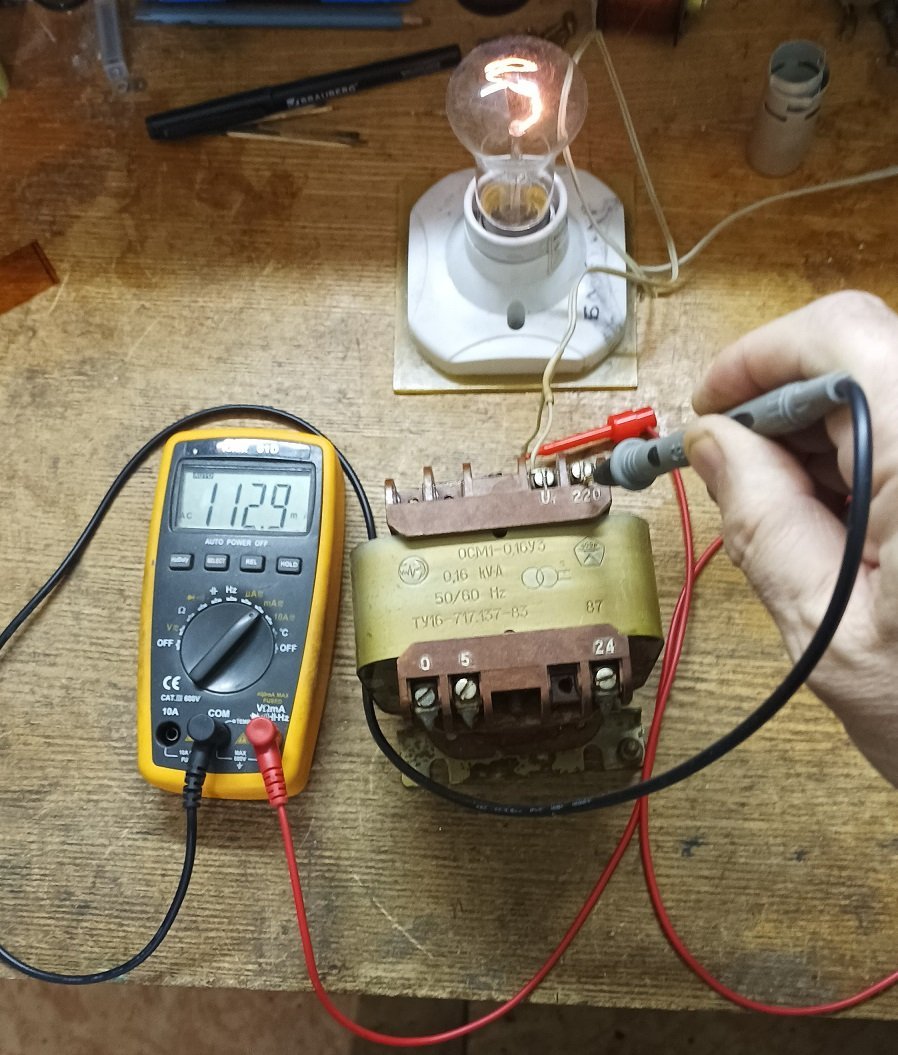

Трансформатор ОСМ0.16 не перемотанный, как есть.

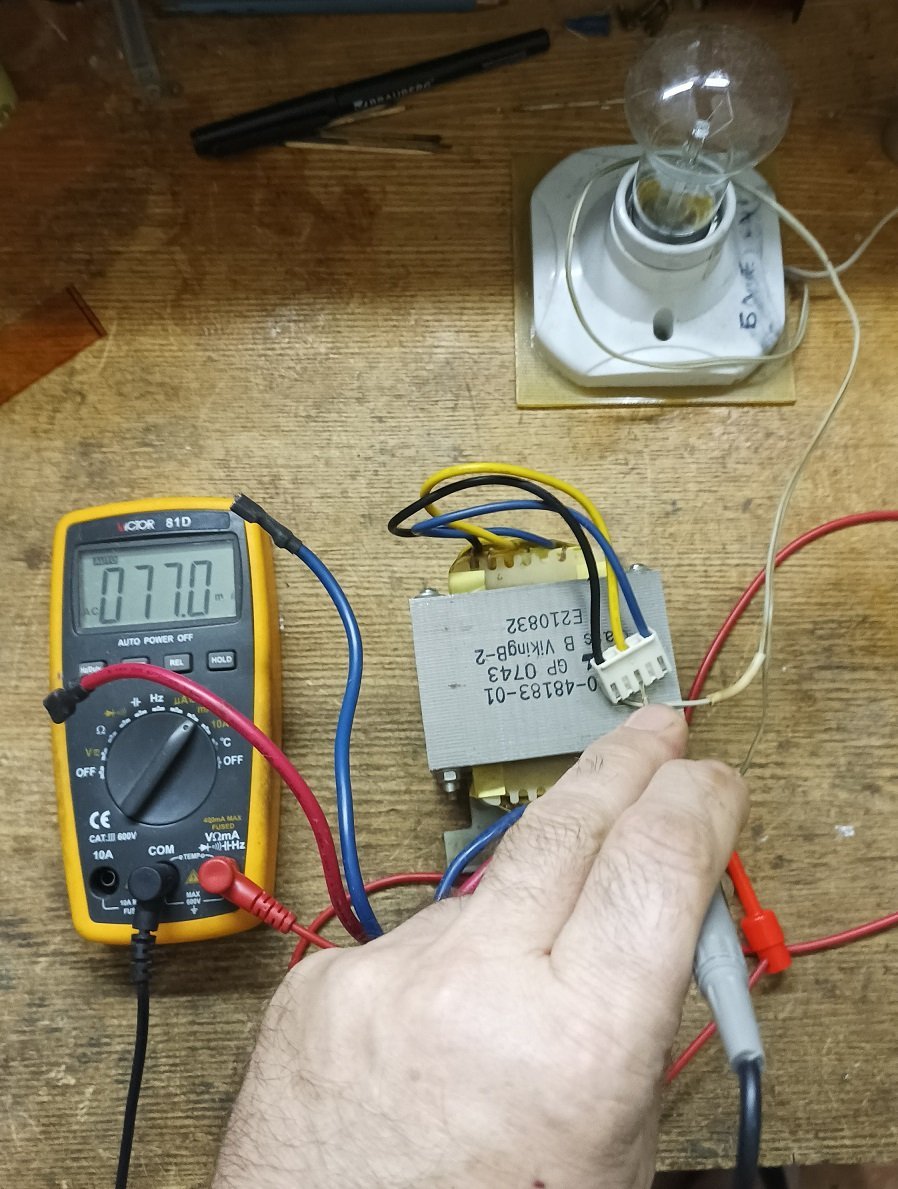

И трансформатор от "бесперебойника", не перемотанный, как есть.


Даже лампочку на 25 ватт, включенную последовательно, не засвечивает.

Не хочу ничего комментировать, судите сами.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
В 02.10.2025 в 21:36, Сергей Б сказал:

трансформаторов, для разных целей, на железе от ОСМ можно намотать силовой трансформатор с током ХХ 3-8 ма, а на микроволновои и бесперебойном, сколько витков не мотай, а меньше 50-80 ма не получается,

Ну если только его ,этот ОСМ,тотально зашлифовать...Да  и то наверное не  факт.На форумах писали ,что они часто бывают  настолько криво резаны  ,что кажется что резаны на глазок  болгаркой.



Сергей Б Local

Сергей Б

Posted
Posted
2 часа назад, ТимВал сказал:

Трансформатор ОСМ0.16 не перемотанный, как есть.


И трансформатор от "бесперебойника", не перемотанный, как есть.


Даже лампочку на 25 ватт, включенную последовательно, не засвечивает.

Не хочу ничего комментировать, судите сами.

 Вы видимо совсем не поняли о чём я говорил. Скорблю.

  • Hmm... (-1) 1
