Про железо выходных трансформаторов УНЧ.

KAI

By KAI
in Passive

 Share

Recommended Posts

KAI Proficient

KAI

Posted
Posted

Часто можно прочитать о необходимости использования в выходных трансформатора УНЧ как можно тонкое железо, якобы это сильно влияет на качество звука.

Насколько это верное утверждение?

В усилителях TESLA трансформаторы с пластинами 0,5 мм, при этом диапазон 20-20000 Гц. Наверняка они могли использовать в них более тонкое, но предпочли именно такое.



  • Replies 300
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Б
Сергей Б

Намотав за 30 с лишним лет больше тысячи трансформаторов, на совершенно разном железе, по составу, форме и толщине пластин, пришёл к выводу - если ты хочешь сделать на 100 ваттном железе, непременно 1

Сергей Б
Сергей Б

Я обобщил, у меня 6С4С с 250 ваттными железяками, сопротивление первички 470 ом. Топовые есть, много, и слышал много, и специально слушал и сравнивал. Мне нравится ровный, мяХкий, плавный звук, для ма

Кружка
Кружка

Как вариант: все, что тоньше 0,5-0,35 скажем так - планировалось для особых случаев. Соответственно и цена другая, и надзор, и соответствие ТЗ. Вполне вероятно, что ноги растут более от сюда, нежели т

Posted Images

Фломастер Local

Фломастер

Posted
Posted

  Так же и мне интересно мнение специалистов, у меня есть дополнительный вопрос... попался мне стержневой трансформатор (1квт-чехия), в нем большинство пластин толщиной 0,35 мм и некоторое количество 0.5 мм, думаю при сборке более тонкие пластины разместить по краям набора (ближе к обмотке). Есть мнение, что краевая поверхность магнитопровода имеет большее влияние ?

Xрюн222 Mentor

Xрюн222

Posted
Posted

 "И хуже, больше того!!!" (С) попадался как то древний выходные, то ли английский, то ли американский, с железом 0,63  мм  , что никак его функционал не ухудшило. Звучал (думаю, и звучит и ныне) усилитель с такими тр-ми замечательно, и всякие там АЧХи и ТНД ( которое "имеет ли смысл?"...) измерения были также прекрасные. И меандр тоже.

  • Thanks (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted

Индукция на Вч ничтожна оттого и влияние. Длина магнитного пути внутри (тора для простоты) меньше - это факт. Бывает толстые ставят снаружи для механических целей. Шихтовки давно не видел - всё ленточные.

BAA Master

BAA

Posted
Posted
4 minutes ago, Xрюн222 said:

которое "имеет ли смысл?"

Оно ж спорное, мнение, то. Радиотехник на примерах передатчиков о психофизике восприятия. Хотя резко спадающий спектр с 2-й и максимум 3...5-й гармониками человекам, в среднем, нравится. Про транс поддерживаю. Сердечник для уменьшения внешнего поля и уменьшения тока намагничивания.

Фломастер Local

Фломастер

Posted
Posted
20 минут назад, BAA сказал:

 Бывает толстые ставят снаружи для механических целей. Шихтовки давно не видел - всё ленточные.

  Это понятно, толстые пластины на конечном этапе сборки легче запивать, бывает используют клинья из стеклотекстолита.

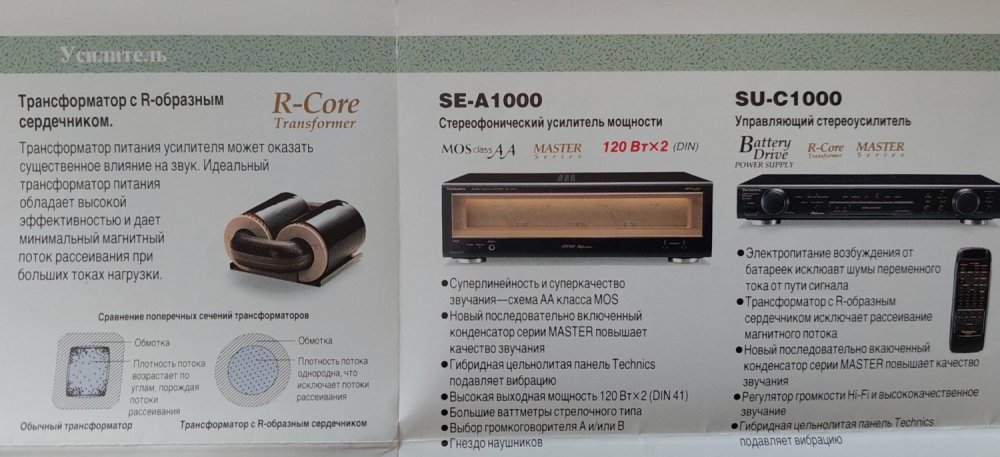

  Японцы рекламируя свои усилители, приводили вот такую картинку, отсюда и вопрос, как там ситуация на краях сердечника ?


Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, Xрюн222 сказал:

 "И хуже, больше того!!!" (С) попадался как то древний выходные, то ли английский, то ли американский, с железом 0,63  мм  , что никак его функционал не ухудшило. Звучал (думаю, и звучит и ныне) усилитель с такими тр-ми замечательно, и всякие там АЧХи и ТНД ( которое "имеет ли смысл?"...) измерения были также прекрасные. И меандр тоже.

Тверской завод электрорадиоаппаратуры Элтор (уничтоженный московскими рейдерами) производил на заказ по спецификации TverLab выходные трансформаторы ( лента)-10см2, 20см2 cечение керна , 0,35мм , отжиг в заводской печи (немецкой) времен 3 рейха , мотали добрейшие русские тетёньки , руководимые умнейшим (и дотошным ) мастером - евреем (многая ему лета и здравия , как и тётям ) . Трансформаторы получились приличные по полосе -от (-2дб) 12 гц до 45 кгц , меандр как положено -  как ""пасть у молодого бульдога"" (небольшой взбрык)  , ставил я их довольно долго и успешно , но что показала главное мерило -  эволюционный путь этих трансформаторов ( марка стали -3423 ) -  в скольких проектах усилителей они удержали свои крепёжные места , сорри .  (?)

Никто не готовил кофе на так себе воде ? Вроде кофе , но какой-то посторонний привкус ... . Или вода бутилированная , или родниковая ?   Пока на авансцену не вышли сердечники от выходников Прибоя УМ -75  : лента  0,17мм , S= 12,5см2 .   Ну вышли и вышли , что дальше то?

Дальше сравнили трансы пробоевские (железо)  с трансами (железо) Элтор из Твери ; замена сердечков Элтор на Прибой производилась легко , и выяснилось -  по всем практически звуковым критериям , железо от Прибоя выводило возможности катушек тех же от трансов Элтор если не уровень Аудионот группы С , но базовые Танго  уже с ними конкурировать не могли .  Причина - Элторовские сердечники выдавали больше искажений, этот берхаузен шум - та вода из лужи ..., трансы не могли уже работать в каскадах предусилителя (выход) , окрас был явно заметный и неустранимый.

Поскриптум : железо от Элтор заменили подавляющее число владельцев трансформаторов , имевших их в сердечниках -на сердечники от Прибоя или иные , тольщина -не более 0,23мм и внимательное прослушивание на окрас и микродинамику , которое ""толстое"" железо часто лишает нужной остроты и выразительности .

https://xlom.ru/spravochnik/elektrotexnicheskaya-stal-transformatornaya-svojstva-i-primenenie?ysclid=lwz49tfcma172279702



  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted

Не одной толщиной железа сердечника силён выходной ЗВУКОВОЙ трансформатор , есть (видимо) оптимум для аудио -0,23мм , но как бывает , часто ставят то, что нашли на базаре или в своих запасах , или что ""Элтор мог ""  в те 90-е ... , но тема по сути глобальная , поэтому звуковое железо будет звучать и с толщиной 0,5мм , а вот не звуковое (динамное железо)  -  тонкие пластины уже не помогут .

https://ru.wikipedia.org/wiki/Электротехническая_сталь



KAI Proficient

KAI

Posted
  • Author
Posted
5 часов назад, Михаил SM сказал:

Тверской завод электрорадиоаппаратуры Элтор (уничтоженный московскими рейдерами) производил на заказ по спецификации TverLab выходные трансформаторы ( лента)-10см2, 20см2 cечение керна , 0,35мм , отжиг в заводской печи (немецкой) времен 3 рейха , мотали добрейшие русские тетёньки , руководимые умнейшим (и дотошным ) мастером - евреем (многая ему лета и здравия , как и тётям ) . Трансформаторы получились приличные по полосе -от (-2дб) 12 гц до 45 кгц , меандр как положено -  как ""пасть у молодого бульдога"" (небольшой взбрык)  , ставил я их довольно долго и успешно , но что показала главное мерило -  эволюционный путь этих трансформаторов ( марка стали -3423 ) -  в скольких проектах усилителей они удержали свои крепёжные места , сорри .  (?)

Никто не готовил кофе на так себе воде ? Вроде кофе , но какой-то посторонний привкус ... . Или вода бутилированная , или родниковая ?   Пока на авансцену не вышли сердечники от выходников Прибоя УМ -75  : лента  0,17мм , S= 12,5см2 .   Ну вышли и вышли , что дальше то?

Дальше сравнили трансы пробоевские (железо)  с трансами (железо) Элтор из Твери ; замена сердечков Элтор на Прибой производилась легко , и выяснилось -  по всем практически звуковым критериям , железо от Прибоя выводило возможности катушек тех же от трансов Элтор если не уровень Аудионот группы С , но базовые Танго  уже с ними конкурировать не могли .  Причина - Элторовские сердечники выдавали больше искажений, этот берхаузен шум - та вода из лужи ..., трансы не могли уже работать в каскадах предусилителя (выход) , окрас был явно заметный и неустранимый.

Поскриптум : железо от Элтор заменили подавляющее число владельцев трансформаторов , имевших их в сердечниках -на сердечники от Прибоя или иные , тольщина -не более 0,23мм и внимательное прослушивание на окрас и микродинамику , которое ""толстое"" железо часто лишает нужной остроты и выразительности .

https://xlom.ru/spravochnik/elektrotexnicheskaya-stal-transformatornaya-svojstva-i-primenenie?ysclid=lwz49tfcma172279702



Это все общие слова, основанные на субъективны ощущениях.

Сравнивать два трансформатора с разной маркой стали и делать заключение о влиянии на характеристики толщины пластин не правильно.



  • Like (+1) 1
BAA Master

BAA

Posted
Posted
8 hours ago, Михаил SM said:

""толстое"" железо часто лишает нужной остроты

5 баллов. А мокрое делае звук "сочным"?

8 hours ago, Михаил SM said:

не звуковое (динамное железо)

Далее сарказм!
Прокатанная динамная сталь, которая иногда называется также железом, применяется в электропромышленности в виде полос и листов (2 … 0,5 мм толщины); в последнем случае, согласно нормам Центрального электротехнического совета, листовая динамная сталь, толщиной 0,5 мм относится к разряду листовой электротехнической стали, находящей весьма широкое применение для всех тех частей электрических машин и аппаратов, которые подвергаются действию переменного магнитного потока; это влечет за собой потерю энергии в виде выделяющегося в таких частях тепла гистерезиса и тепла, развиваемого паразитными токами Фуко, ослабляющимися с уменьшением толщины изолированных друг от друга листов материала. В настоящее время прокатанный материал начинают применять в производстве электрических машин для изготовления ярма, плит и других деталей взамен отливок и даже для частей роторов взамен поковок.
Источник: Мартенс. Техническая энциклопедия. Том 6 - 1929 г.

2 hours ago, KAI said:

Сравнивать два трансформатора с разной маркой стали и делать заключение о влиянии на характеристики толщины пластин не правильно.

Для "сочности и остроты"- самое то :-(

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
6 часов назад, KAI сказал:

Сравнивать два трансформатора с разной маркой стали и делать заключение о влиянии на характеристики толщины пластин не правильно.

Насколько я знаю - никто не пробовал (а если и пробовал - не публиковал результат) измерять параметры моточных изделий с одной катушкой, вставляя пластины разной толщины  одного типа стали. Потому и опыт, скажем так, не совсем корректный - сравниваются трансформаторы разных производителей, с разным типом сердечника, разной технологии намотки и т.д.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Так наверно тоже не выйдет. Можно только корреляцию посмотреть. Казуальность (причинно-следственность) просто так не вычленить.
Очень сомнительно, чтоб у любителя были сердечники одного размера, одного завода обработанные единовременно в одном технологическом цикле, но с разной толщиной. Тем более из одной партии стали.

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
23 часа назад, KAI сказал:

Часто можно прочитать о необходимости использования в выходных трансформатора УНЧ как можно тонкое железо...

Можно полюбопытствовать, где об этом прочитать? Я встречал отзывы совершенно другие - пластины, например,  0,1 мм в звуковых трансформаторах "красят" звук, причём совершенно неприятным образом (добавлю - у меня трансформаторов с такими пластинами не было).

Xрюн222 Mentor

Xрюн222

Posted
Posted

Например, в некоторых Прибоях вроде бы, по слухам, попадались сердечники из ленты 0,15... Можно сравнить с другими вариантами на Прибоевских катушках, как вариант. Конечно, и тут не факт, что сталь у них вся одной марки.

Сергей Б Local

Сергей Б

Posted
Posted
7 часов назад, Сергей Ал. сказал:

Насколько я знаю - никто не пробовал (а если и пробовал - не публиковал результат) измерять параметры моточных изделий с одной катушкой, вставляя пластины разной толщины  одного типа стали. Потому и опыт, скажем так, не совсем корректный - сравниваются трансформаторы разных производителей, с разным типом сердечника, разной технологии намотки и т.д.

Мне как то знакомый сисадмин привёз комплектов 30 железа от китайских бесперебойников, я ему когда то собрал усилитель, в подарок на 50 летие, и он как то решил отблагодарить. Начитавшись старого АП, я даже не думал его использовать для выходных трансформаторов, всё отвёз в гараж, и лежало оно там лет 7-8. Железо блестящее, белое, при изгибе не хрустит, и вообще похоже на кровельное. При намотке сетевой обмотки с числом витков вдвое больше штатной, железо слегка греется даже без нагрузки, то есть по параметрам отборное дерьмо.



Как то попросили собрать усилитель для гитары, ну думаю вот и поставлю китайское железо, сэкономлю.

Но оказалось что оно вполне себе играет, индуктивность раза в два меньше, чем на ОСМ такого же сечения, но все собранные усилители купили, никто не сказал выкиньнах.

Причём в основном было толщиной 0,5мм, но там просто не было глубокого баса, который корпусом чувствуется, но не все о нём знают, и не парятся.

  • Smile 1
борис Collaborator

борис

Posted
Posted
В 03.06.2024 в 15:57, Xрюн222 сказал:



Сравнивал железо от трансляционных выходников ШЛ (тесла?) с таким же советским спецприборов(около 0.2 мм) с одной катушкой по индуктивности (без зазора)- одинаково.

KAI Proficient

KAI

Posted
  • Author
Posted

 От толщины пластин индуктивность не зависит.

Зависят потери в сердечнике и, возможно, нелинейные искажения.



AlexKorotov Local

AlexKorotov

Posted
Posted

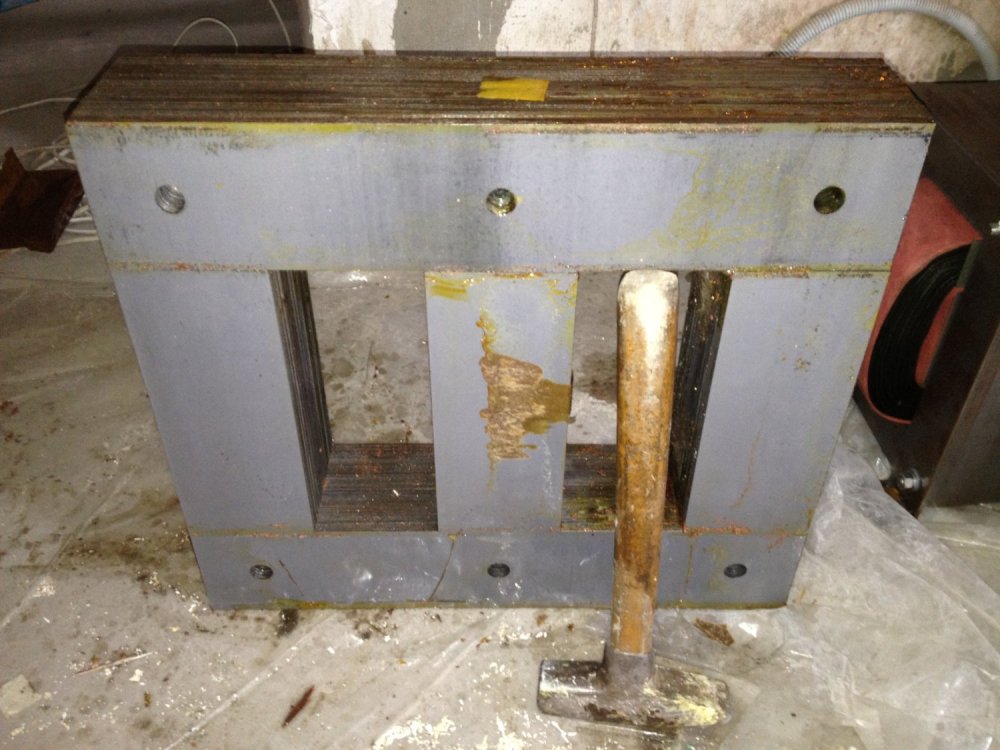

Я от тех итальянских бесперебойников тридцатикиловатных дроссели недавно достал, смотал обмотку, посчитал и получилось  - там самое обычное железо. Мелкие как наши ТВЗ от телевизоров требуют тех же 3000 вит первички для 20 гн. Толщина пластин небольшая, ок 0.25 мм.

Отложил пока...

SevilMan Newbie

SevilMan

Posted
Posted

По моему опыту, толщина пластин железа в выходных трансформаторах УНЧ действительно влияет на звук. Тонкие пластины, например 0,23 мм, часто дают меньше искажений и более четкое воспроизведение микродинамики. Но и более толстые, до 0,63 мм, могут работать хорошо. Главное — качество сборки и материалы

Кружка Local

Кружка

Posted
Posted

Как вариант: все, что тоньше 0,5-0,35 скажем так - планировалось для особых случаев. Соответственно и цена другая, и надзор, и соответствие ТЗ. Вполне вероятно, что ноги растут более от сюда, нежели толщины как таковой.

Свои Большие выходники собирал из пары "одинаковых" Итальянских трансформаторов. Железо 0,35. По структуре и свойствам оно сильно отличалось. Банально перетасовал через пластину....




  • Like (+1) 4
  • Hmm... (-1) 1
KAI Proficient

KAI

Posted
  • Author
Posted
33 минуты назад, SevilMan сказал:

По моему опыту, толщина пластин железа в выходных трансформаторах УНЧ действительно влияет на звук. Тонкие пластины, например 0,23 мм, часто дают меньше искажений и более четкое воспроизведение микродинамики. Но и более толстые, до 0,63 мм, могут работать хорошо. Главное — качество сборки и материалы

Искажения замерли, или так: на ух, на глаз.

  • Hmm... (-1) 1
BAA Master

BAA

Posted
Posted
3 hours ago, Кружка said:

Банально перетасовал через пластину....

Докладываю, в шихтованых сердечниках из анизотропной стали, например тороидальных, в соседних слоях направление проката меняют на 90 градусов. То есть есть штамповка"вдоль" проката  и есть "поперек" проката. На пластинах есть индексная просечки, полуотверстия, для правильной ориентировки.
Выходники точно с большой буквы Б.

  • Like (+1) 3
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
7 часов назад, SevilMan сказал:

Тонкие пластины, например 0,23 мм, часто дают меньше искажений и более четкое воспроизведение микродинамики.

У меня немного другие наблюдения (не совсем корректные, точнее совсем некорректные): трансформаторы М.Фельдшера (витое М4 0,23 мм) - хорошая проработка НЧ, но лёгкая "прилизанность" на СЧ и ВЧ, трансформаторы А.Долинского (штампованное М6, 0,3 мм) - на ВЧ почище и подетальней, с эшелонированием сцены получше. Но по субъективному восприятию именно трансформаторы М.Фельдшера для моих ушей комфортнее.

Здесь, кстати, ещё один фактор (на который не раз обращали внимание, но исследования по этому поводу не попадались) - у трансформаторов с штампованным сердечником (в отличие от витого) зазор находится за пределами катушки.

  • Thanks (+1) 1
KAI Proficient

KAI

Posted
  • Author
Posted
20 часов назад, Сергей Ал. сказал:

Можно полюбопытствовать, где об этом прочитать? Я встречал отзывы совершенно другие - пластины, например,  0,1 мм в звуковых трансформаторах "красят" звук, причём совершенно неприятным образом (добавлю - у меня трансформаторов с такими пластинами не было).

"как можно более тонкие" сказано не совсем правильно. Например, при выборе между 0,5 мм и 0,3мм советоют брать 0,3.

"Окрас" при толщине менее 0,1мм связан с ростом дополнительных искажений, из_за изменений в структуре поверхностного слоя. Чём тоньше пластина, тем больше их в сердечнике, тем больше от них искажений.

  • Like (+1) 1
