Черновая прикидка в МкроКапе. Это не руководство к действию, а лишь оценочный вариант. Трёхступенчатый RC. Зарядный ток не велик, номиналы емкостей большие и определяют не только уровень пульсаций, но и выход анодного на рабочий режим с задержкой. МикроКап считает без учёта времени прогрева косвеннонакального катода, так что времени можно ещё добавить и токи в нулевой момент понизить. Всё будет с запасом. Надеюсь, что не ошибся с номиналами плюс-минус... -
By Stan Marsh · Posted
Лет тридцать назад наш кружок выдал на гора несколько ФК с многозвенным RC-фильтром, 2кОм+10мкФ. И кенотрону на те же 10мкФ трудиться просто. Звеньев было семь, насколько помнится. Книжки Моргана нашего, Джонса ещё не было, у нас так глаз пристрелявши. -
Например. https://www.chipdip.ru/product/l296-silnotochnyy-impulsnyy-regulyator-st-microelectronics-3182?from=suggest_product или https://www.chipdip.ru/product/lm2596s-adj-impulsnyy-ponizhayuschiy-regulyator-umw-9001169278?ysclid=mslevap5bs630973951 -
Вот потому и желателен RC фильтр с резистором значительного номинала, который ограничивает зарядный ток и в комплексе хорошо сглаживает пульсации. Этол же фонокорректор, потому фильтрация должна быть эффективной. Всего две ступени в фильтре анодного. Чуть позднее загоню все данные в симулятор и итог выложу. Сейчас не у компа...
-
By AlexKorotov · Posted
Про позиционирование: в приводах от самописца это как раз уже решено точным резистором. Кстати, в технике ни какого выбега нету... Но он и движется медленно. -
По временам и дела. Это был БП для «бегущей строки» , там никакого аналога не было и на это не расчитано. Было бы надо было бы сделано. Это просто альтернатива сетевым импульным низковольтным источникам с высоким кпд. Сейчас готовых микросхем полно. И можно дополнить LC фильтром легко. Всяко эффективнее идеальных мостов . Есть у меня какой-то импульсный БП стабилизатор , купил по случаю лет 20 назад , вроде на 5В много ампер , фото приведу. Кучка проводов на выходе это запараллеленые проводники . Входное там вольт 15-20.
-
По идеальному мосту. Здесь на сайте присутствует специалист по идеальным мостам Vokit его тема https://newaudioportal.com/topic/15529-lt4320-идеальный-диодный-мост/#comment-193567 Он их собирает и реализует. При общении с ним выяснилось " меньше 7вольт переменки на идеальный мост подавать нельзя - лучше больше 7вольт". А у меня входное 6,8 вольт переменки и было желание снизить это напряжение до 6,0 вольт или даже до 5,0 вольт. Очень жаль так, как по утверждениям 2,0-2,5 ампера эти идеальные мосты выпрямляют и почти не греются. -

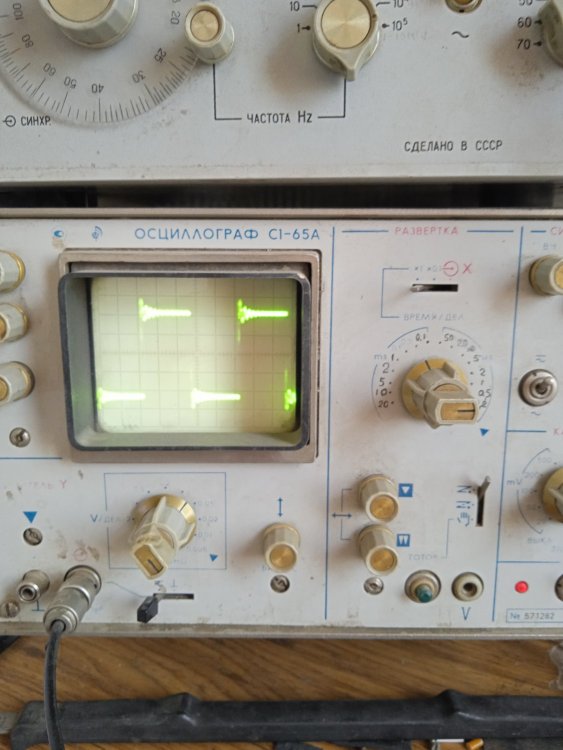

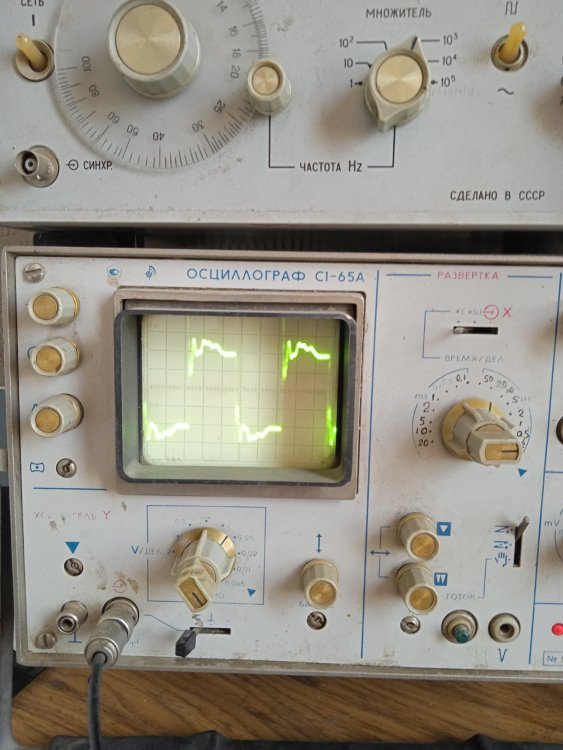

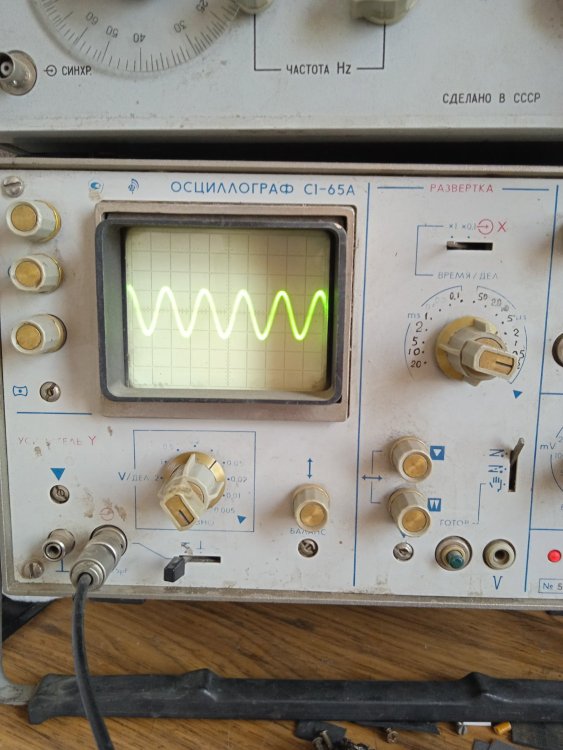

У вас на фото "Уровень пульсаций 3А- 30мВ". Тогда зачем ставить, если с переменным накалом со средней точкой- уровень пульсаций с нуля вырос до 5 мВ - то есть меньше чем на этой схеме и этот уровень было слышно..... Правда точки измерения уровней пульсаций разные - 5мВ это на выходе усилителя на клеммах выходного трансформатора...... но факт - даже 10 мВ на прямокале будет слышно, да и с косвенным накалом -на микрофонах слышно.
-
Продам пару Филипсов с хранения. Цену вижу в 10К за пару. Отправлю по России. -
Нельзя ставить большой конденсатор ДО ДРОССЕЛЯ, так как зарядные токи на холодном кенотроне РЕЗКО сокращают его ресурс - буквально, до десятка включений. После дросселя, можно ставить большие емкости...... я например, набираю 1000 - 4000 мкф в анодном питании. Вот сейчас у меня стоит НА КАЖДЫЙ КАНАЛ -48мкф-дроссель 22Гн -1000 мкф кендели+резистор 1к +220мкф+ резистор 1к+200 мкф (RIFA) =1440. Или на оба канала 2880...... и при первом варианте это всё стояло после дросселя, а до дросселя 30 мкф и кенотрон. У меня два дросселя стоит -по одному на канал.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
В соньке пока головка не опущена выход закорочен. Кстати не работало, пришлось чинить. Как всегда, не было контакта, ввиду 40 летнего возраста. Конденсаторы закупил а оказалось все в номинале. Не стал менять. -

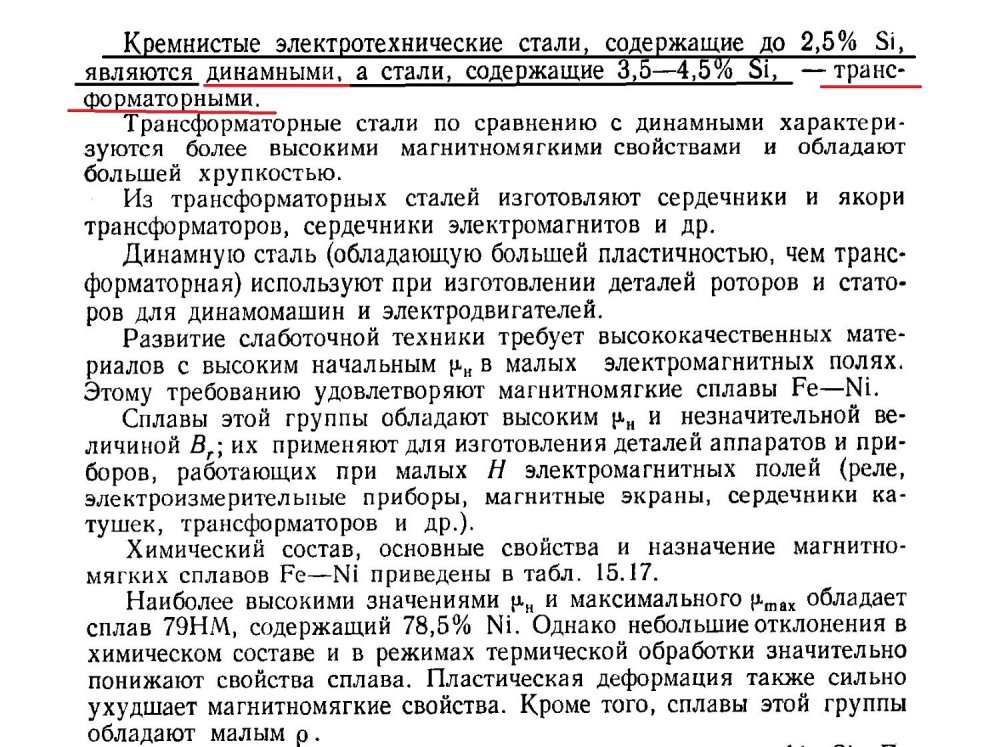

Эффективность фильтров зависит от запасаемой энергии. Что, в общем-то, логично. В дросселе L*I^2/2, в конденсаторе C*U^2/2. То есть на высоком напряжении, где токи малы, дроссель неэффективен. Видимо когда была только бумага с фольгой для конденсаторов, поставить дроссель было проще.
-
-
-
