Recommended Posts

Posted

Нагрузка КП должна быть такой же как и для усилителя с анодной нагрузкой. Но каждый вправе опровергнуть это на практике.

А вот индуктивность первички действительно можно гораздо ниже. Не говорю уже про сопротивление постоянному току.

  • Thanks (+1) 1
Posted
3 минуты назад, ВКН сказал:

Нагрузка КП должна быть такой же как и для усилителя с анодной нагрузкой.

Почему?

Posted

Я использовал активное сопротивлеие первички для обеспечения смещения 6V6 в триоде. Анодное было около 270...275В (бестрансформаторное питание), драйвер питался через удвоитель напряжения. Естественно между каскадами - конденсатор. Драйвер в пентоде. По памяти мощность была около ватта, плюс - минус, но низкое выходное. Делалось ради этого - работа на тяжёлую нагрузку. Слуховые ощущения сохранились в памяти, по объективным данным уже в точности не помню всё.

По-моему с 6V6 смысла городить катодный повторитель нет, нужно что-то иное.



  • Like (+1) 2
Posted
42 минуты назад, Денис ДС сказал:

указано

Тогда, если мы имеем в виду КП, нам нужно на вход оконечного каскада подавать сигнал в полторы сотни вольт, а никак не 11,5. Либо американец врëт, либо одно из двух.©:smile-03:

Posted

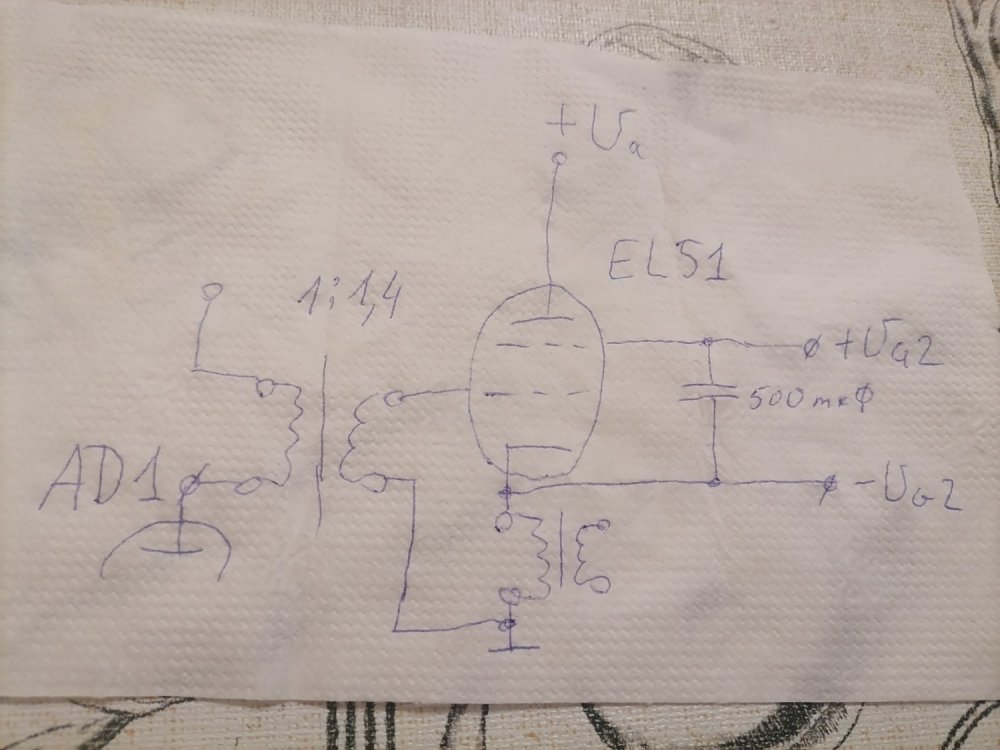

Сергей, у нас с Женей тоже первичка своим сопротивлением постоянному току создавала нужное смещение.

Цель такая же!

Как-то так.... Пришлось мотать повышающий межкаскадник 1:1,4.


Posted
21 минуту назад, Stan Marsh сказал:

Тогда, если мы имеем в виду КП, нам нужно на вход оконечного каскада подавать сигнал в полторы сотни вольт, а никак не 11,5. Либо американец врëт, либо одно из двух.©:smile-03:

Нам нужен суммарный сигнал из этих самых 140-150в + необходимые для смещения 11,5в.

Posted

Лет 10 назад экспериментиовал, с той же целью, в итоге собрал стандартно, транс в аноде, но сильно увеличил коэффициент трансформации, помоему до 45, и всё заиграло как надо, и громче.

Posted

Я несколько по другому вижу. Первая лампа закрывается , напряжение анода растет , повторитель повторяет его на катоде второй , который всплывает на напряжении земли вместо которой у нас 11,5 вольт на обмотке и 1000+ 350 Ом к земле ( по пост. току) по переменке все делится между трансом 5К и этими же 1350 Ом. Первый триод тоже всплывает на величину 2/3 от выходного , из-за делителя 1000/1350.
То есть у обоих каскадов плавающее питание. Разность в 73 вольта поддерживается постоянной , на пост. токе. И смещение 11.5 В для выходного также.
Итого имеем 250-73 = 153 Вольта , на первичке.

  • Like (+1) 1
Posted
16 минут назад, Сергей А сказал:

Я несколько по другому вижу. Первая лампа закрывается , напряжение анода растет , повторитель повторяет его на катоде второй , который всплывает на напряжении земли вместо которой у нас 11,5 вольт на обмотке и 1000+ 350 Ом к земле ( по пост. току) по переменке все делится между трансом 5К и этими же 1350 Ом. Первый триод тоже всплывает на величину 2/3 от выходного , из-за делителя 1000/1350.
То есть у обоих каскадов плавающее питание. Разность в 73 вольта поддерживается постоянной , на пост. токе. И смещение 11.5 В для выходного также.
Итого имеем 250-73 = 153 Вольта , на первичке.

Банальная вольтодобавка, она же местная ПОС.... Возможно, просто надо разрисовать этажерку более "каноничЪна" (С).

Posted
52 минуты назад, Stan Marsh сказал:

Тогда, если мы имеем в виду КП, нам нужно на вход оконечного каскада подавать сигнал в полторы сотни вольт, а никак не 11,5. Либо американец врëт, либо одно из двух.©:smile-03:

Так и есть, 165 в действующего и это без учета потерь.

Американы всегда врут, минхерц.

Posted
43 минуты назад, Сергей А сказал:

Я несколько по другому вижу. Первая лампа закрывается , напряжение анода растет , повторитель повторяет его на катоде второй , который всплывает на напряжении земли вместо которой у нас 11,5 вольт на обмотке и 1000+ 350 Ом к земле ( по пост. току) по переменке все делится между трансом 5К и этими же 1350 Ом. Первый триод тоже всплывает на величину 2/3 от выходного , из-за делителя 1000/1350.
То есть у обоих каскадов плавающее питание. Разность в 73 вольта поддерживается постоянной , на пост. токе. И смещение 11.5 В для выходного также.
Итого имеем 250-73 = 153 Вольта , на первичке.



Зайдем с другой стороны. Ток через 6v6 -45 мА. Максимальное значение тока выходного сигнала через 6v6- первичку транса- 1350 ом не превысит 35-40 мА.  1350 *40= 54 В.

54+53 =107 В, все равно не хватает.

R6+R7=124 ком шунтируют 6V6 и первичку.  Изменение тока через 124 ком составит 54/124= 0,435 мА.  На R6 в 100 ком изменение напряжения составит 43,5 В.



Posted
47 минут назад, Сергей А сказал:

Там на схеме все токи указаны , Ur3 +Ur5 = 70V.

В схеме указаны токи ХХ, в режиме отсутствия сигнала. Я прикиеул сигнальные токи и никак не выходит такая вольтдобавка, как вы указали.

Posted

Денис , я не буду дискутировать. Не выходит и не надо. Модель была бы лучше видимо , компьютерная. :)Посчитайте как находите нужным.
Со своей стороны я бы добавил емкость в точку r5r6 , как ФНЧ  R~ транса *эту С , по нижней частоте , чтобы отрезать лишние гармоники. Небольшую , чтобы постоянная времени не мешала отслеживать огибающую.
что тоже под вопросом .

Posted

Чувствую, придётся-таки запилить проект в железе. Пятикилоомные ТВЗ есть, правда с активным 330 Ом, но, думаю, это не очень страшно. Силовик тоже не проблема, осталось выкроить время.

Posted

Это было лучше всего , когда все есть.  ?

R6 не совсем понятен , но ток через него равен току 1 анода. Может для баланса. Можно переменный поставить

Posted
Только что, Сергей А сказал:

Это было лучше всего , когда все есть.  ?

Всё есть кроме времени. Но буду стараться и его найти. Или найти того, кто проделает этот эксперимент за меня. :smile-11:

Posted
27 минут назад, Сергей А сказал:

Модель была бы лучше видимо , компьютерная. :)

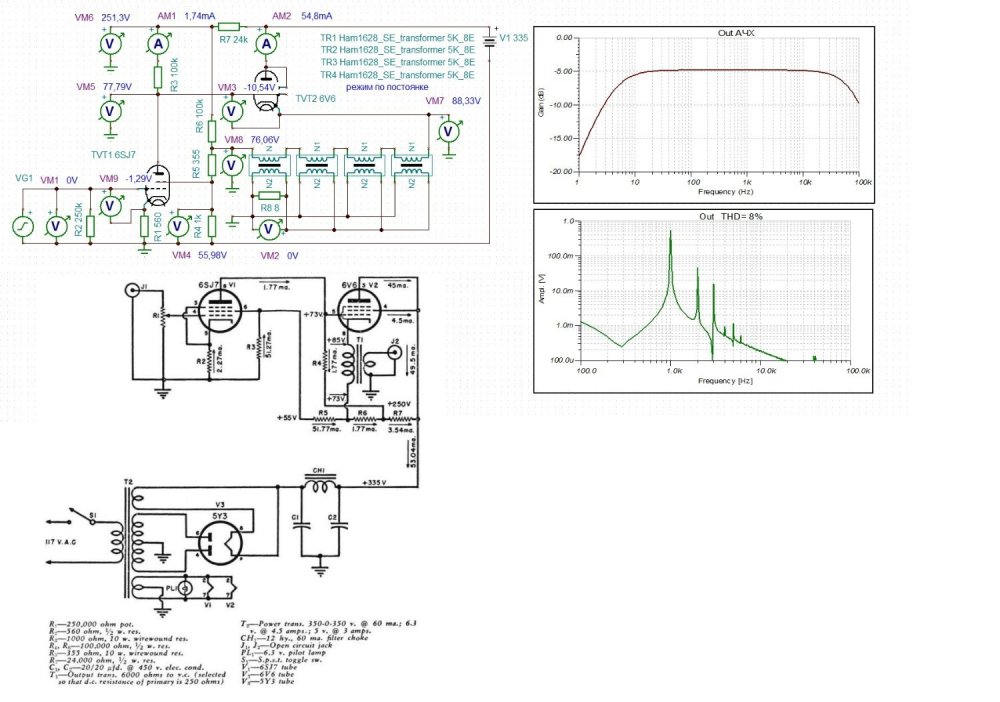

2 SE 6V6 KPjpg.jpg

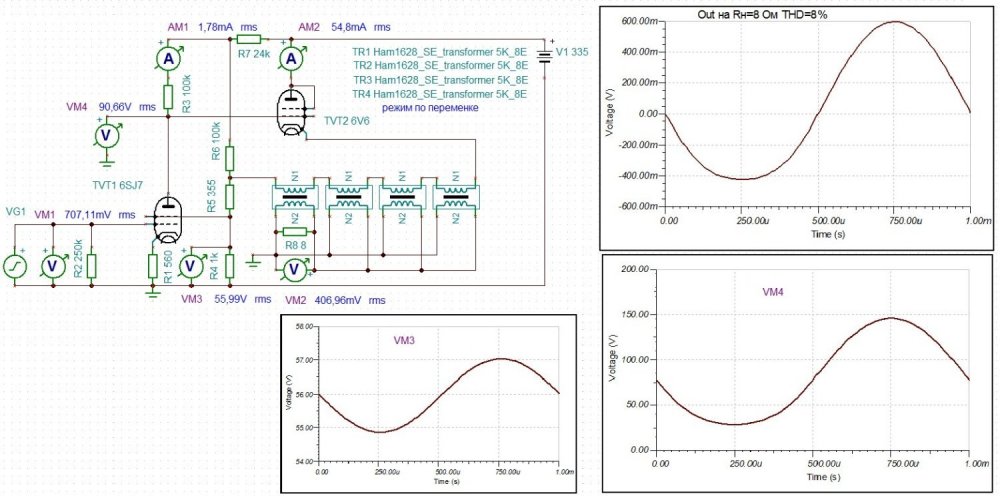

4 SE 6V6 KPjpg.jpg

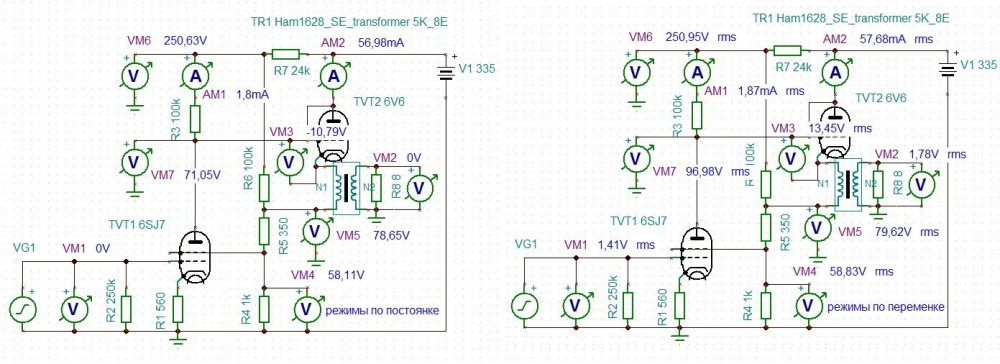

1 SE 6V6 KPjpg.jpg

  • Like (+1) 4
Posted

Как-то я 1 катод просмотрел. :) спал почти.
А если емкость добавить в нижний конец транса ? На землю.

Выход 150-1/4 , как и ожидалось.
А 4 транса зачем ? И ток в цепи R6. Может его подбирать нужно , вопрос ? Под ток анода.
На первичке 79 В , Ктр 25 , должно быть на выходе 3.16 , а на схеме 1.78 В , где остальное :).


Posted
1 час назад, May сказал:



2 SE 6V6 KPjpg.jpg

4 SE 6V6 KPjpg.jpg

1 SE 6V6 KPjpg.jpg

На выходе 0,4 В при 8% при 4*5к/8ом. При 5к/8 получим 1,6 В. На выходе 0,32 Вт при 8% Правильно?

59 минут назад, Сергей А сказал:

Выход 150-1/4 , как и ожидалось.

Где вы нашли 150-1/4?
