В общем, конечно подозрительно, хотя...
Чтобы получить 14 Ватт при Ктр=11 и Rн=8 ом на не самых плохих тетродах с крутизной 15 мА/В в цирклотроне, оказалось надо +/-90 В раскачки в каждом из плеч драйвера. При этом получено +/-150 на первичке. Питание драйвера 400В. Располовиним выходное напряжение и может быть получим три хороших ватта. В один каскад получить 180 В п-п с драйвера не получается, даже при активной нагрузке ~ 1 МОм: надо 8 В действующего на вход драйвера. Там есть немного ООС по току. Без ООС будет 4.

  • Like (+1) 1
Posted
В 24.04.2024 в 16:09, Сергей А сказал:

Видимо. Редакция мягко обошла этот вопрос. Типа « не измерял» , все мА на схеме идеально посчитаны , а измерить не удалось. :)

Так где вы нашли 150 В? ?

Смакетил эту хрень, правда на 6ф6с и в позе типа свадьбы пауков - 0,8 вт при 4% и 4 вт при 25%.



  • Like (+1) 1
Posted

В очередной раз убеждаемся: "Теория без практики мертва. Практика без теории слепа".

:smile-19:

А ведь все было сразу подвергнуто сомнениям... Тем не менее всем спасибо!

  • Like (+1) 1
Posted
2 часа назад, Денис ДС сказал:

0,8 вт при 4% и 4 вт при 25%.

25% искажений - это уже не синус, а трапеция, то есть коэф. формы совсем другой и действующая мощность, соотв. , выше. Хотя, подозреваю, что там даже не трапеция, а что-то более сложное. :smile-59:

Posted
24 минуты назад, RSD сказал:

25% искажений - это уже не синус, а трапеция, то есть коэф. формы совсем другой и действующая мощность, соотв. , выше. Хотя, подозреваю, что там даже не трапеция, а что-то более сложное. :smile-59:

Представьте вселенную с ее галактиками, звёздами, войдами, темной материей и энергией, квантовой запутанностю, красным смещением, великими квазарами и прекрасными джедами.... Так вот совсем не похоже. Похоже на ОППВ при работе на активную нагрузку, немного снизу прибавить и сгладить углы.

Posted
1 час назад, Xрюн222 сказал:

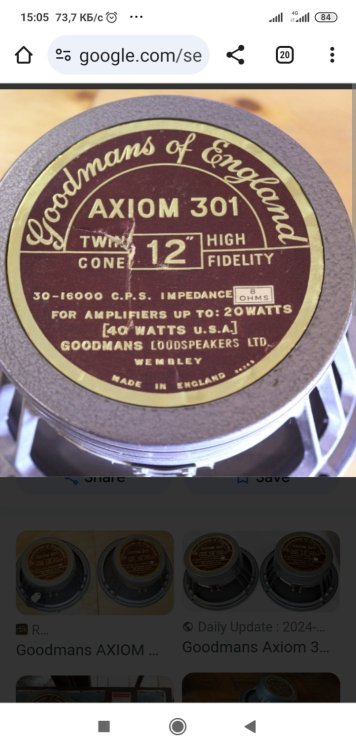

"Внимание, вопрос!" (С) На картинкеScreenshot_2024-04-28-15-05-30-377_com.android.chrome.thumb.jpg.3ea75689551030bb6252f907cf66b7c1.jpg

Ответ простой, разные стандарты, вы про это, Никита Сергеевич?

Интересная тема, пример того, как какой-то радиолокаторщик решил всех удивить и построить самый лучший в мире усилитель, сам, не опираясь на опыт классиков Фишера, Хавлера, других, схемы Мюлларда не изучив и применил самые неполезные решения, пентод на входе, пентод в триоде на выходе, выходной каскад по схеме катодного повторителя, почти Ловтин Вайт и т.д.

Posted
4 часа назад, Денис ДС сказал:

Так где вы нашли 150 В? ?

Смакетил эту хрень, правда на 6ф6с и в позе типа свадьбы пауков - 0,8 вт при 4% и 4 вт при 25%.



Где вы то нашли 4 Вт?

мои 150 линейного/1,41 и отнять четверть падающую на хвосте ,через Ктр=25 могут дать всего 1,29Вт максимум.

Posted
48 minutes ago, S.Laptev said:

какой-то радиолокаторщик решил всех удивить и построить самый лучший в мире усилитель


Аргумент так себе, как бы не получилось что совсем не схемотехник изобличил схемотехника, хотя и локаторщика... Вы, простите, по образованию кем будете, раз уж это так важно?
Хотя всё как положено, безо всяких приборов:
"Судя по общирному тестированию на слух в гостиной"
в первоистонике: judging from extensive living-room listening tests

  • Smile 1
Posted
1 час назад, Сергей А сказал:

Где вы то нашли 4 Вт?

мои 150 линейного/1,41 и отнять четверть падающую на хвосте ,через Ктр=25 могут дать всего 1,29Вт максимум.

Как где, что значит где? Китайский мультиметр нарисовал 5,6 В на 8 омах. Он честный, как все китайцы??.   Спектралаб посчитал 28%, потом он засомневался в своих показаниях и нарисовал 25%.

Posted

Если кому вдруг интересно, старина Малинин считает, что в примерно таком режиме похожая 6Ж8 даёт амплитуду 140В, и имеет Кус практически 100.

Posted
29 минут назад, Stan Marsh сказал:

Ыщё один ыпельсин.




https://www.bonavolta.ch/hobby/en/audio/6v6_5.htm



Если сопротивление первички хотя бы 500 ом, то смещение вполне 25-30 В получается.  6ж8 в пентоде может дать усиление под 150. При сигнале 0707 имеем 100в на сетке 6п6с и 90-95 в на первичке транса. При 8 омах Ктр примерно 25. 90/25=3,6В.  1,6 Вт выходная мощность, грубо. Работать будет.



Зв пока считал и писал, Станислав уже запостил главную мысль.

Posted
31 минуту назад, Денис ДС сказал:

Как где, что значит где? Китайский мультиметр нарисовал 5,6 В на 8 омах. Он честный, как все китайцы??.   Спектралаб посчитал 28%, потом он засомневался в своих показаниях и нарисовал 25%.

Подключил такой к генератору , после 2кГц он слился. :)

Posted
Только что, Сергей А сказал:

Подключил такой к генератору , после 2кГц он слился. :)

Святое дело. После 1 кГц они продолжают честно показывать цифирки, но уже не понимают, что показывают. Измерения делал на 1 кГц, однако мало какие вольтметры могут корректно указать рмс при 25 %, хоть китайские.

Posted
58 минут назад, Stan Marsh сказал:

Ыщё один ыпельсин.




https://www.bonavolta.ch/hobby/en/audio/6v6_5.htm

5 ком в катод, не много ли, не анод же.

38 минут назад, Денис ДС сказал:

Если сопротивление первички хотя бы 500 ом, то смещение вполне 25-30 В получается.  6ж8 в пентоде может дать усиление под 150. При сигнале 0707 имеем 100в на сетке 6п6с и 90-95 в на первичке транса. При 8 омах Ктр примерно 25. 90/25=3,6В.  1,6 Вт выходная мощность, грубо. Работать будет.



Зв пока считал и писал, Станислав уже запостил главную мысль.

Смещение получается вроде как, но транс с сопр. по постоянке ещё поискать надо, ом 270 из ненаших может быть ещё.
