Ламповый Фоно корректор на 6Н2П+6Н23П

ТимВал

By ТимВал
in Analog

 Share

Recommended Posts

Sergio Proficient

Sergio

Posted
Posted
34 минуты назад, ВКН сказал:

Я их активно использовал в корректорах. Как минимум в 8-10шт. И они не предтече. Они самостоятельные. Аккуратно, в сторонке скромно само стоятельные.

Предтеча в плане серии малошумящих/фонящих пентодов для входных цепей.

Схемой не поделитесь?

  • Replies 445
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

GaLeX
GaLeX

Доброго времени суток! По топик-теме (6Н2П+6Н23П) лежала у меня в компе давняя писанина про корректор начального уровня для ГЗ Ortofon OM-XX. Лежала и не отсвечивала, никуда не выходила. Сейчас нашел

Алекс
Алекс

Танго так не может, а самомот легко, вплоть до максимального тока на который рассчитана вторичка. P.S. На фото фоник в момент настройки, далее одет в экран: два слоя трансформаторной стали.

Xрюн222
Xрюн222

Да-да, и поиграет, заодно, в увлекательную игру "подбери 6н2п" из кучи или мешка... Очень, кстати, вовлекает! Учитывая что процентов 80-90 попадающихся ламп категорически на вход корректора не годятся

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

"Предтеча" еф86 - это аф7, еф6, еф12, еф40. Е80Ф, в конце концов...

6BR7 не применял по принципиальным соображениям.

ТимВал Local

ТимВал

Posted
  • Author
Posted

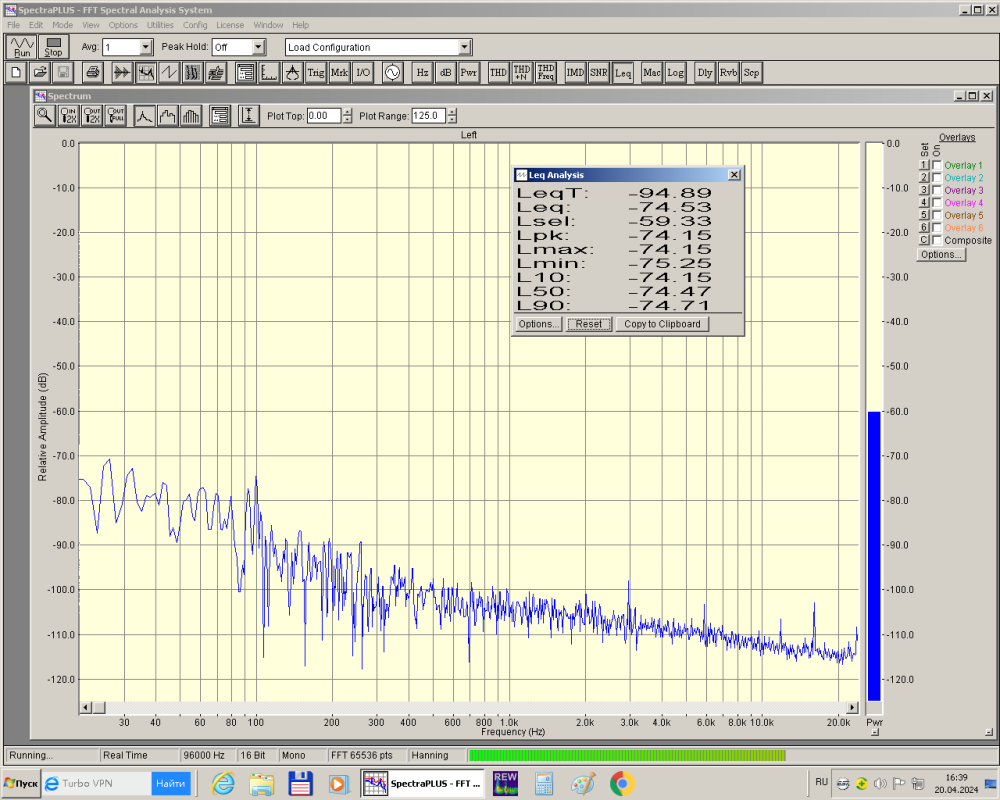

Померил шум ФК с открытым входом:

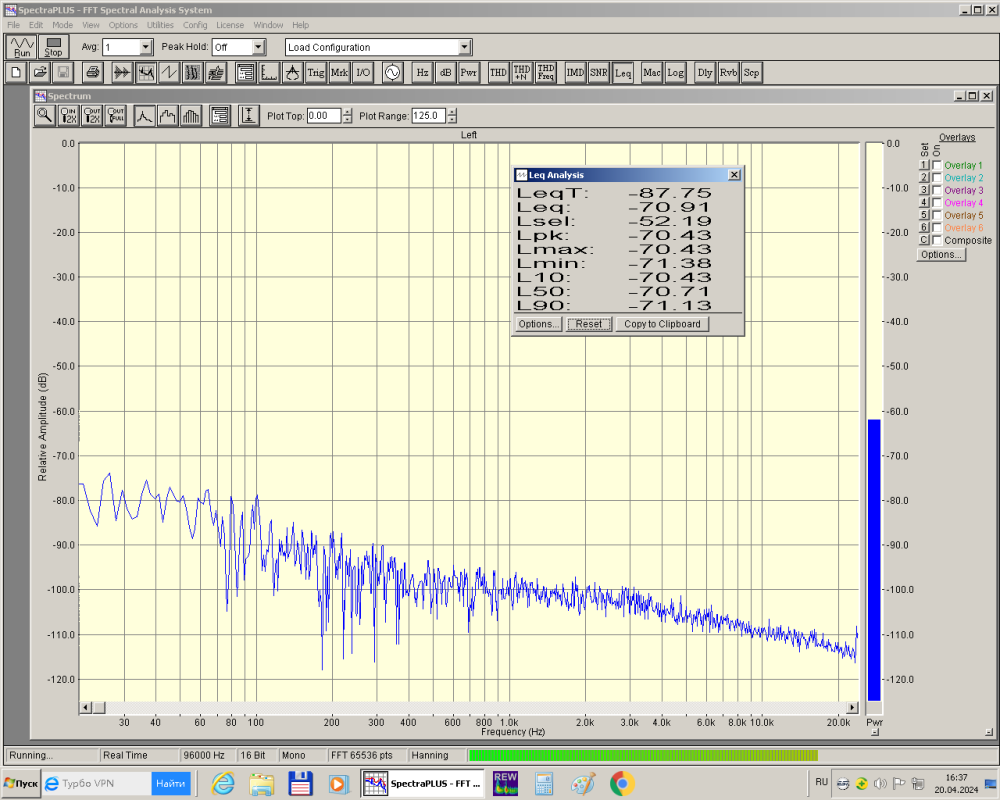

И с закороченным входом:


Ну можно считать что -70дб. и -74дб. соответственно. Если учитывать что с сигналом уровень шума всегда выше то вполне адекватные показатели.

Усиление в настройках не менял. Как было вход 5 мв.,  выход 1 вольт амп. при измерении сигнал\шум, так и осталось.

  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted
20 минут назад, Xрюн222 сказал:

Указанные ранее  3мкв в полосе,  для 6ж32п, относительно типовых ММ головочных 3,5...5 мв, это сколько дБ,

64 дБ для 5мВ.
и конечно у прочих ламп в этом пределе.
Вот если без низов :) там птички не поют , только типа пушки пукают. Не думаю что многие их ( пушки ) различают.

ТимВал Local

ТимВал

Posted
  • Author
Posted

Насколько я знаком со схемотехникой ламповых магнитофонов СССР, там применяли только 3 вида ламп на входе предусилителя. 6С62Н, 6Н2П и 6Ж32П.  Как бы отбор по усилению и малошумности в таком месте очевиден. Всяких экзотических 12АХ7 у нас разумеется не водилось. :smile-59:

AlexKorotov Local

AlexKorotov

Posted
Posted
4 часа назад, Xрюн222 сказал:

Я бы сказал, что для устройства без ООС это весьма подозрительно.... 6ж32п  не относится к малошумящим лампам. Обычный, типовой уровень шума. С типовым же спектром.

Точно такого же мнения, но остерегся это писать...

Лежат где-то записи, измерял шумы ламп. Даже еф86 были "в среднем" ни чем не примечательны, не смогли удивить. Наши 6ж32п, те что у меня были, (из облкинофондовской мастерской) часто аномально шумные. Удивили меня в тот раз 6ж45б, оказавшись не хуже нувисторов.

BAA Master

BAA

Posted
Posted
1 hour ago, Xрюн222 said:

Указанные ранее  3мкв в полосе,  для 6ж32п, относительно типовых ММ головочных 3,5...5 мв, это сколько дБ, кто поможет сосчитать?...

Как там, 20*log10(U1/U2)=61.3...64.4 dB. Из за наличия коррекции (RIAA) будет даже лучше.

Юрий_Б Local

Юрий_Б

Posted
Posted
3 часа назад, ТимВал сказал:

Насколько я знаком со схемотехникой ламповых магнитофонов СССР, там применяли только 3 вида ламп на входе предусилителя. 6С62Н, 6Н2П и 6Ж32П.  Как бы отбор по усилению и малошумности в таком месте очевиден. Всяких экзотических 12АХ7 у нас разумеется не водилось. :smile-59:

Про 6Н4П забыли, хорошая лампа, но дифцыт.

Сергей А Local

Сергей А

Posted
Posted
5 часов назад, ТимВал сказал:

Померил шум ФК с открытым входом:


И с закороченным входом:


Ну можно считать что -70дб. и -74дб. соответственно. Если учитывать что с сигналом уровень шума всегда выше то вполне адекватные показатели.

Усиление в настройках не менял. Как было вход 5 мв.,  выход 1 вольт амп. при измерении сигнал\шум, так и осталось.

Не понял здесь последнюю фразу ? Каким образом спектралаб связан с 5 мВ ?  Какое усиление спектралаба ?

Сергей А Local

Сергей А

Posted
Posted

Покопался в настройках. Хэлп у меня не работает .
Был неправ. Надо отключить наооборот -микрофон , микшер оставить. Далее если хотите будем по шагам настраивать. Там все несколько зависимо.
В современных компах один вход , обозначен как микрофон , но видимо програмно переключается в линейный.
Делителя внешнего достаточно 1/10. На всякий случай и настраивать калибровку именно в микшере ( там отображается спектралаб ) .
И нужно либо создать новый калибровочный файл , либо использовать готовый правильный из набора загрузок. Потом назначить его дефолтным.

Алекс Proficient

Алекс

Posted
Posted
1 час назад, юрий робертович сказал:

Астра, Яуза-5 6ж1п, Днепр-9 6н8с Днепр-10,11 6н1п, Маг-59, Тембр 6н3п, Яуза 6ж8

Для бытовухи тех лет в самый раз.

Sergio Proficient

Sergio

Posted
Posted
17 часов назад, Xрюн222 сказал:

"Предтеча" еф86 - это аф7, еф6, еф12, еф40. Е80Ф, в конце концов...

6BR7 не применял по принципиальным соображениям.


  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted

Официальный даташит.

Какие принципиальные соображения не позволили применить эту лампу в ФК?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Отсутствие этой лампы под рукой при наличии других таких же, не хуже. И невидение острой необходимости применить именно её и ничего более. Но, при наличии, почему нет? 6ж7, фактически.  Но, попадались 6BS7, кстати.

Sergio Proficient

Sergio

Posted
Posted

Спасибо за ответ. Я уж подумал, что есть косяки и зря я их прикупил.

Правда Николаич схему зажал, придётся самому считать.

ТимВал Local

ТимВал

Posted
  • Author
Posted
12 часов назад, Сергей А сказал:

 Какое усиление спектралаба ?

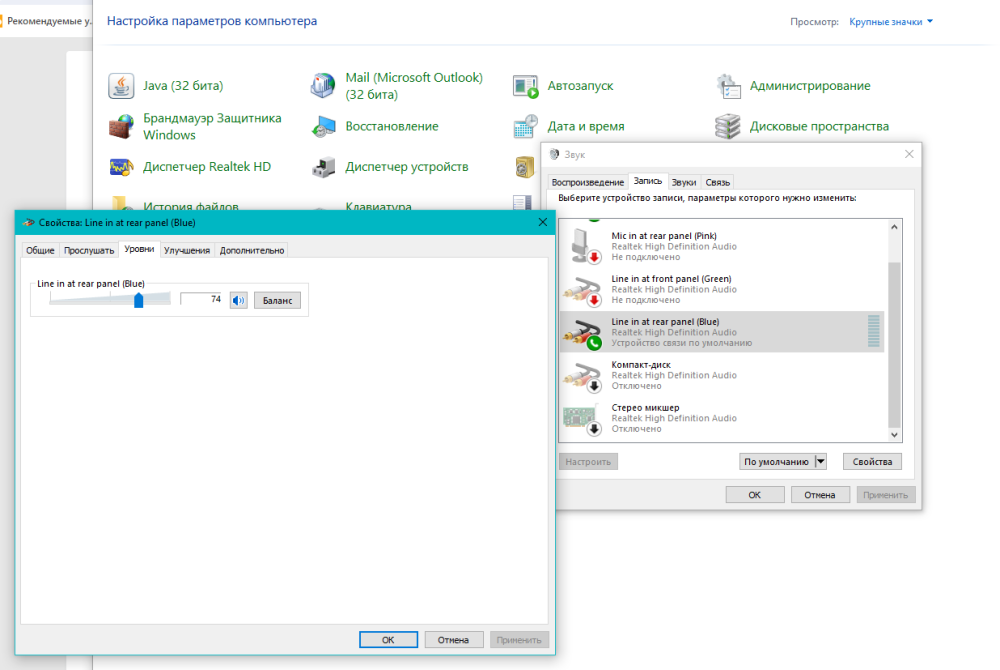

Никакого. В СпектраЛабе усиление не регулируется, а вот в настройках звука да.


Тут задаётся чувствительность по линейному входу, как бы "калибруем" шкалу измерения.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ок, зайдем с другой стороны - почему были куплены именно они, при наличии широкого ассортимента других, не хуже?

Xрюн222 Mentor

Xрюн222

Posted
Posted
11 минут назад, Sergio сказал:

Спасибо за ответ. Я уж подумал, что есть косяки и зря я их прикупил.

Правда Николаич схему зажал, придётся самому считать.

Ок, зайдем с другой стороны - почему были куплены именно они, при наличии широкого ассортимента всяких других, не лучше и не хуже? Надысь, скажем, в который раз была успешно применена 6AU6.  Противопоказания не услышаны при атслушивании.

ТимВал Local

ТимВал

Posted
  • Author
Posted
3 часа назад, юрий робертович сказал:

Днепр-9 6н8с

Ага. Там ещё указана 6Н2С, видимо в природе не существующая. :smile-03:

И забыли 6Н9С, тоже применялась часто оказывается. В общем похоже пользовали всю имеющуюся на тот момент номенклатуру. :smile-59:

alss Proficient

alss

Posted
Posted

Для ММ-корректора можно использовать практически любые лампы с приемлемым результатом, да хоть 6П14П. Для хорошего результата круг ограничивается, но доступен. Для сногсшибательного эффекта можно гоняться за чем угодно, за RENS1284/H4128, например или за 845-ой (не 45-ой).
Если же начинают выплывать жесткие условия по потреблению, внешнему виду, уровню фона, комплектации, простоте исполнения, то уже сложнее, т. к. такие требования обычно выставляют в надежде склепать дешевый по себестоимости аппарат (и зачастую не поделиться с разработчиком).

Xрюн222 Mentor

Xрюн222

Posted
Posted

Была и на 4х шт 6ж7/6ж8 в триоде, по заветам основателей. Оч. хор. себя, кстати, показал вариант "каскод из двух 6ж8 и тп в триоде"!

Одесская лаборатория очень рекомендовала, кстати, вариант на 6п14п в триоде и 6п9 в триоде. Двухкаскадники.

Сергей А Local

Сергей А

Posted
Posted
1 час назад, ТимВал сказал:

Никакого. В СпектраЛабе усиление не регулируется, а вот в настройках звука да.


Тут задаётся чувствительность по линейному входу, как бы "калибруем" шкалу измерения.

Раз есть линейный вход , то почему упоминается 5 мВ на входе ? Вот это я не понял.
Подаете через какой делитель на линейный ? Если на него можно подать и без него.
В файле калибровки , где 1 В rms задан , проводите измерение вх.сигнала ( оно отображается в % от того 1В rms) доводите до скажем 0,707  (70.7 покажет), и имеете чистый 0 дБ , совпадающий с приборным. Можно принять и менее , 30-50 % .  При этом шумовая полка поднимается незначительно.
Потом сохраняете этот файл калибровки и пользуетесь , подгоняя тем движком , что показали , при каких либо изменениях.



  • Like (+1) 1
