Ну так ведь перечисленное - оно ж всё равно НЕ по DC. А там уже работает катодный конденсатор. Или конденсатор  точно такой же, по сути, как катодный, как бы, но под видом анодного, в питании, в "схеме Смита".

Возможно, стоит, для освежения в памяти, запостить исходную схему, от 1930 года. Прям вместе со всей статьёй.

  • Like (+1) 1
Posted
В 09.02.2024 в 12:04, Xрюн222 сказал:

И каковы предполагаемые преимущества перед таким же точно, только с питанием ниже и разделительным конденсатором? :dntknw:

Автосмещение с Ultrapath конденсатором http://hiend.borda.ru/?1-0-0-00000576-000-10001-0-1572597905
...
[АБ] я Лофтинов послушал всяких и самый правильный из них - как раз с кипятильником. А всякие двухэтажные, в идеологии Макарова-Шалина - они - ну очень на любителя. Там схема есть, а измерений - как бы не шибко.
Лофтин имеет главное преимущество перед каскадом с разделительным конденсатором в сетке: мгновенное восстановление после тяжелого перегруза, нет у него затыкания лампы и медленного возвращения на исходную. Особенно в варианте дурной емкости в сетке, микрофарады, по принципу шоб було. Требуется несколько секунд, чтобы эта емкость разрядилась, а сетка вернулась к прежнему потенциалу.



  • Like (+1) 2
Posted
31 минуту назад, Xрюн222 сказал:

Ну так ведь перечисленное - оно ж всё равно НЕ по DC.

Увы, по DC. Выходной каскад можно представить  в виде окружности/контура. Собственно лампа, первичка твз, дроссель питания, кенотрон, анодная силовика(половина, в случае ДППВ) и катодный резистор. Складываем-вычитаем.

И это еще не все(. В случае автосмещения мы имеем "гуляющую" рабочую точку лампы, зависящую от мгновенного тока. Для ламп с высоким Uсм это совсем не статистические значения, которые приходится компенсировать большей амплитудой драйвера.



Posted

Это всё справедливо для странного ( хотя и возможного к устройству) случая отсутствия и фильтрующих анодных и катодного конденсатора и ещё и при условии оооочень низкой частоты усиливаемого сигнала. Так "почти DC", равно как и совсем DC, не пройдёт на вторичку трансформатора в любом случае.

  • Like (+1) 1
Posted

Наверное всё же не стоит всё смешивать в одну кучу.

- 6с19п с кипятильником в катоде сходным по мощности,  энтузиазма действительно не вызывает. Концепт ЮМ тут смотрится логичнее.

- Свой вариант а-ля LW на типа 211 выкладывал. Совсем другой расклад получается. Да и подпорку можно по разному обыграть. Было Ultrapath и пара стабилитронов.

- Применение непосредственной связи не означает обязательно УПТ до ТВЗ. При соответствующей лампочке повторитель в сетку, да катод на земле - очень даже.



Posted

Нет, ну действительно, что там хотя бы с той же ПСН будет?!...:dntknw:Я бы выкинул бы общую ОС, перевёл выходную лампу в триод, и заодно сразу и в покемон, на вход поставил бы 6н23п и уж точно не с 1 МОм. Вот тут бы щастье и настало бы. Наверняка. Как опция - можно ещё вторичку выходника на полставки катодной обмотки в катод выходной лампы пристроить.

Была, помнится, некоторое время назад, лет 10...15, в Радио статья "Усилитель "Профундо"".

Posted
2 часа назад, Xрюн222 сказал:

Нет, ну действительно, что там хотя бы с той же ПСН будет?!...:dntknw:Я бы выкинул бы общую ОС, перевёл выходную лампу в триод, и заодно сразу и в покемон, на вход поставил бы 6н23п и уж точно не с 1 МОм. Вот тут бы щастье и настало бы. Наверняка. Как опция - можно ещё вторичку выходника на полставки катодной обмотки в катод выходной лампы пристроить.

Была, помнится, некоторое время назад, лет 10...15, в Радио статья "Усилитель "Профундо"".

С Покемоном придётся конденсатор ставить. Не в тему.



Posted
19 часов назад, Xрюн222 сказал:

Это всё справедливо для странного ( хотя и возможного к устройству) случая отсутствия и фильтрующих анодных и катодного конденсатора и ещё и при условии оооочень низкой частоты усиливаемого сигнала. Так "почти DC", равно как и совсем DC, не пройдёт на вторичку трансформатора в любом случае.

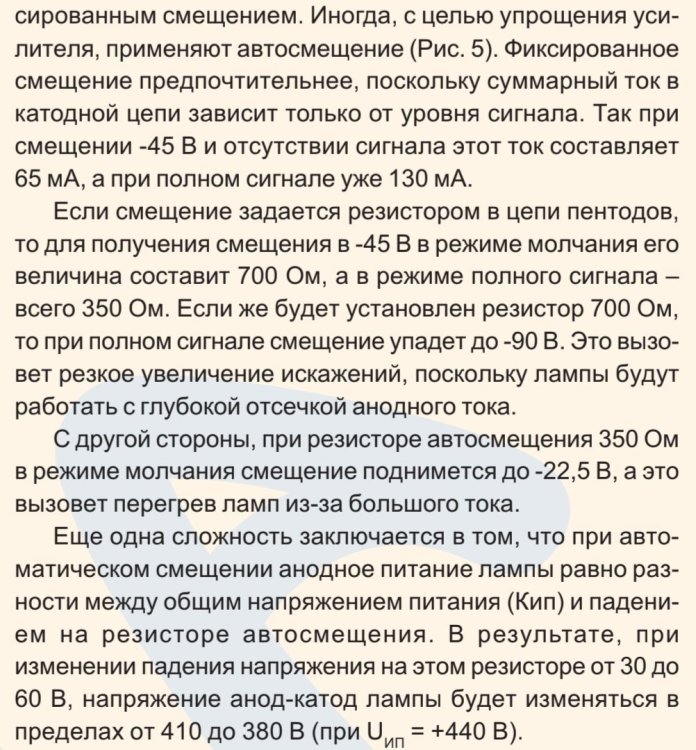

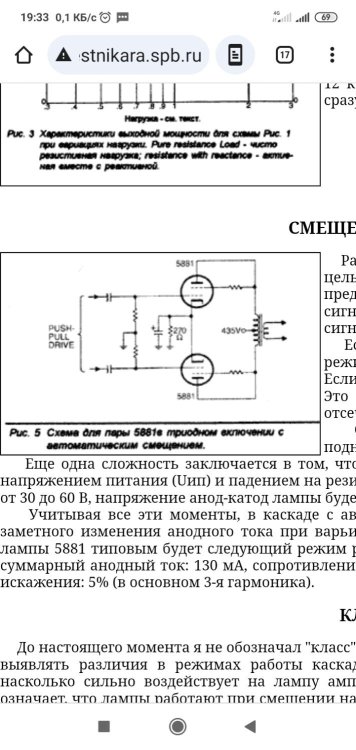

Из статьи Нормана Кроухерста

SmartSelect_20240219_182350_Samsung Notes.jpg

  • Like (+1) 1
  • Cool (+1) 1
Posted

Не много не в тему, при фиксированном от одного источника питания все плывёт . Надо делать моноблоки.

Posted
56 минут назад, Константин сказал:

Из статьи Нормана Кроухерста

Интересно, а на сколько меняется напряжение на аноде лампы при полном размахе сигнала (переменного тока) ? На анодном резисторе тоже ведь падает напряжение, как и на катодном...

Так можно дойти до того, что напряжения на А и К лампы не должны меняться?

  • Like (+1) 2
Posted
45 минут назад, Алексей сказал:

Интересно, а на сколько меняется напряжение на аноде лампы при полном размахе сигнала (переменного тока) ? На анодном резисторе тоже ведь падает напряжение, как и на катодном...

Так можно дойти до того, что напряжения на А и К лампы не должны меняться?

А что должно падать на катодном резисторе зашунтированном по переменному току конденсатором ?  Каким образом там падение увеличится ?

  • Like (+1) 1
Posted
29 минут назад, Сергей А сказал:

А что должно падать на катодном резисторе зашунтированном по переменному току конденсатором ?  Каким образом там падение увеличится ?

За счёт эффекта выпрямления, при больших амплитудах сигнала, близких к ограничению, смещение может немного меняться, для статических сигналов.

Posted
1 час назад, Сергей А сказал:

А что должно падать на катодном резисторе зашунтированном по переменному току конденсатором ?  Каким образом там падение увеличится ?

Я на это и намекал. Катод по переменке на земле за счет катодного конденсатора. Ну как видно в "экстремальных" случаях таки меняется немного смещение.

  • Like (+1) 1
Posted
4 часа назад, Xрюн222 сказал:

За счёт эффекта выпрямления, при больших амплитудах сигнала, близких к ограничению, смещение может немного меняться, для статических сигналов.

Подумал тут , что-то меня смущает , что емкость в катоде заряжается через Ri а разряжается через Rc. Которые неравны. Что-то с этим делать надо возможно. Может разбить Rc на две ветви паралельных через диоды в разной полярности ?
Не оттуда ли гармоники прут ?

Posted
7 hours ago, Xрюн222 said:

За счёт эффекта выпрямления, при больших амплитудах сигнала, близких к ограничению, смещение может немного меняться, для статических сигналов.

Вроде как статический (связанный с состоянием покоя, равновесия, неподвижности) означает никак не переменный. Вопрос какое такое выпряление?
C другой стороны сетка-катод есть диод. Отчего переходной конденсатор (под)зарядится и (под)запрёт лампу

2 hours ago, Сергей А said:

Подумал тут , что-то меня смущает , что емкость в катоде заряжается через Ri а разряжается через Rc. Которые неравны.

У вас делитель из Ri и Rc. Rc зашунтирован конденсатором. Какие там разные пути заряда/разряда?
P.S. Мозг отказывается понимать, что гуглояндекс держит за "перевод". Делайте ссылки на оригинал.
