Recommended Posts

Posted

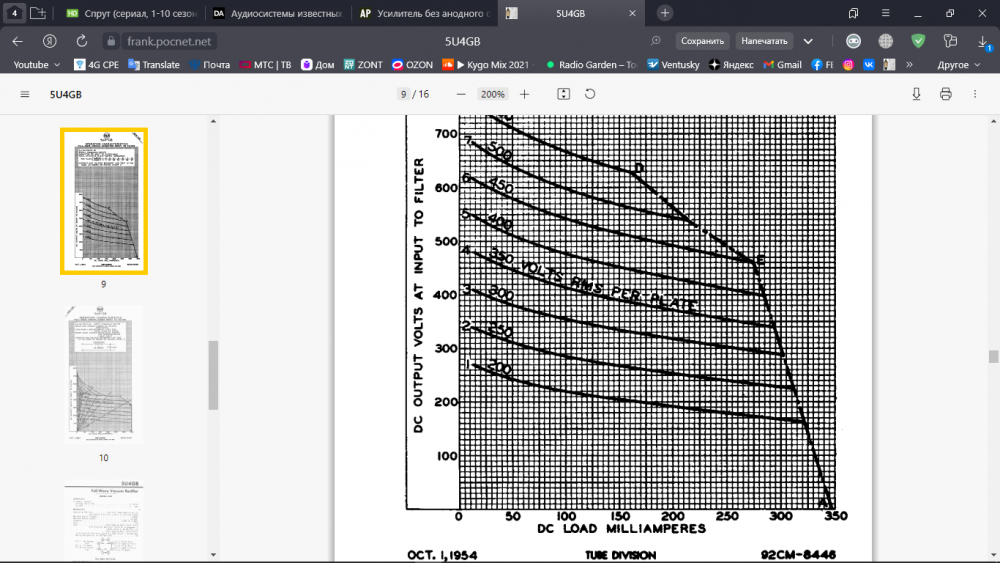

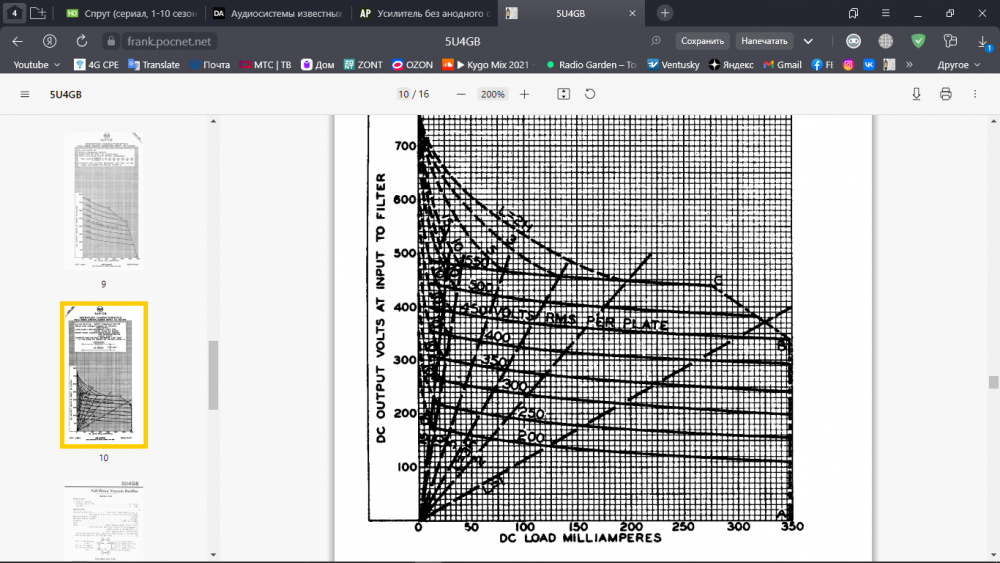

Есть в этом случае полезные преференции ? Или электро безопасность ? не поможет кенотронный выпрямитель ? изи просто забить на  это ?

Posted

Полностью безопасным такой усилитель будет при наличии входного и выходного трансформаторов. Или, как часто применявшийся вариант, ОППВ. Такой, чтоб сетевая нейтраль была на земле.

Posted
50 минут назад, Stan Marsh сказал:

Полностью безопасным такой усилитель будет при наличии входного и выходного трансформаторов. Или, как часто применявшийся вариант, ОППВ. Такой, чтоб сетевая нейтраль была на земле.

При гарантиях , что это нейтраль - сегодня и во все последующие времена.  В  современных реалиях многоквартирных домов этот критерий сомнителен .  Поэтому входной развязывающий трансформатор по любому актуален .

Но интересен практический аспект - есть ли (?)альтернатива прямому подключению к сети в субъективном критерии -того вожделенного реализма на выходе .... .  Альтернатива -  это реверанс в сторону гигантомании -  силовой трансформатор должен обладать бОльшим запасом по мощности , чем принято традиционно , к примеру -на усилитель в классе А ( S.E.)  на 6в4G  - два канала, ставится power transe  НЕ МЕНЕЕ  400... 500вт . Обычно выше 200вт не ставят и тогда разница в подаче звука усилителем с прямым питанием становится весьма ощутимой .

Posted

При трансф . Развязке вх. И вых . Корпус в моем случае метал. Получается опасным?  При контакте его с землёй?

Posted
4 часа назад, Anatolii сказал:

При трансф . Развязке вх. И вых . Корпус в моем случае метал. Получается опасным?  При контакте его с землёй?

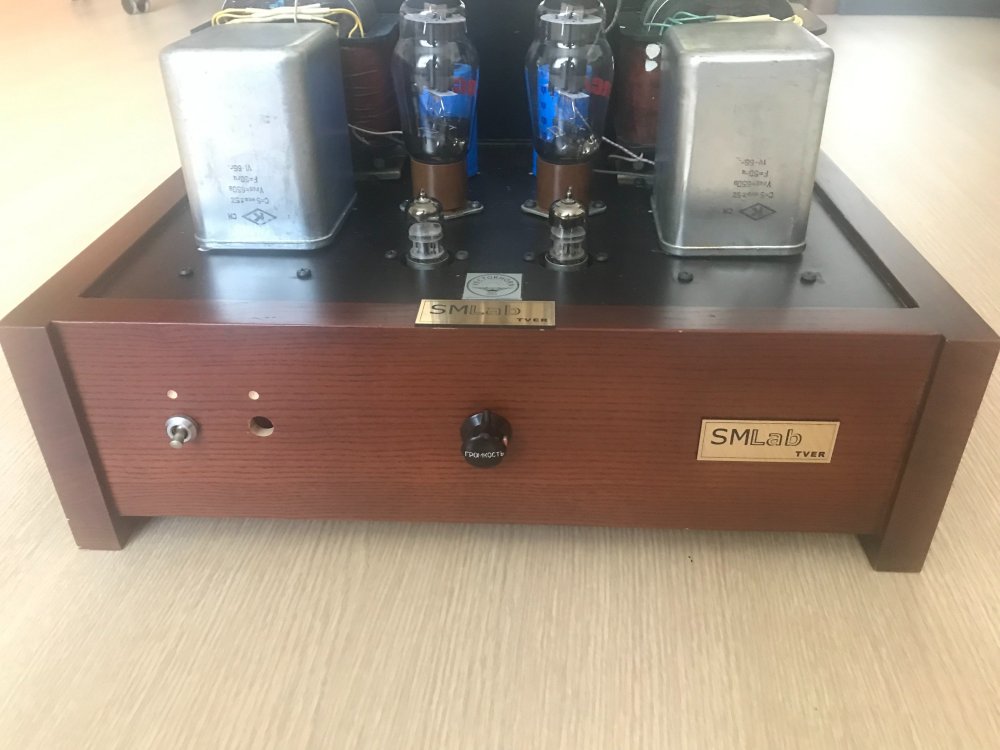

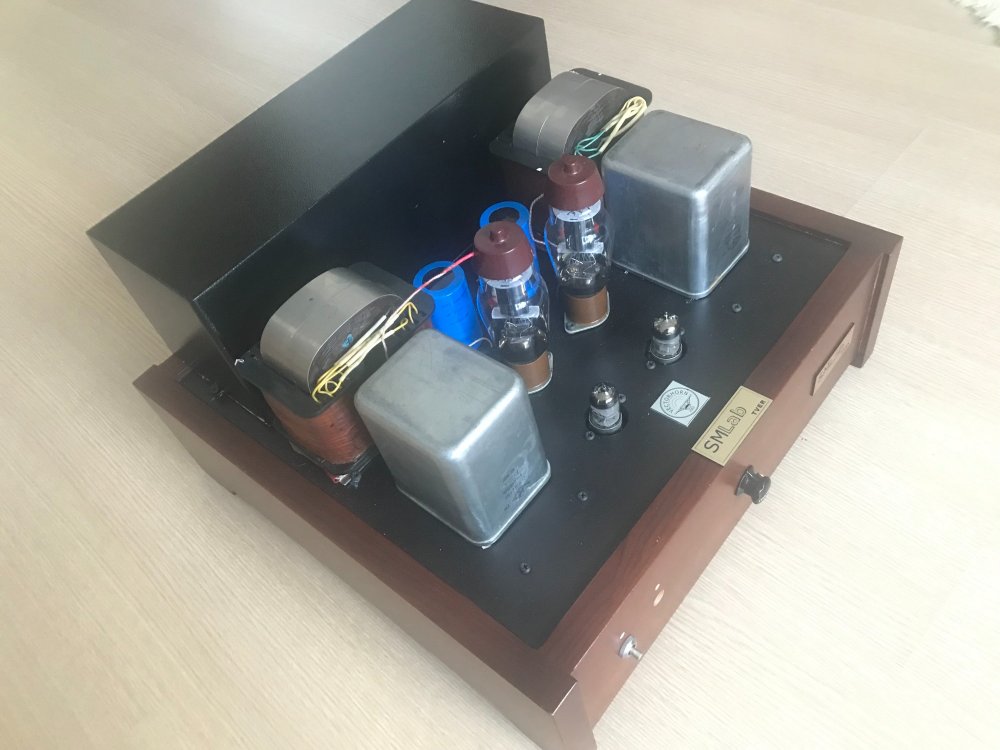

Как однажды жёстко пошутил один здравомыслящий ...,  гроб и корпус усилителя с питанием  ОППВ (или мостом) из непосредственно сети , должны быть деревянными ....  .    В  фанере тоже неплохо ... .   На фото , корпус заимствованный , из фанеры и дерева.

Р.С.  Довоенные приемники бюджетного уровня часто делали с питанием напрямую из сети , до сих непонимаю, как же обыватель фазировался  то?



  • Like (+1) 1
Posted
2 минуты назад, Михаил SM сказал:

как же обыватель фазировался  то?

Это было не нужно. Если у вас приёмник или ТВ, нет проблем. А вот усилитель к которому подключён источник, тут проблемы могут быть в полный рост, если фаза попадает на землю (минус, корпус), "холодный" контакт RCA будет совсем не холодным, и фаза благополучно попадёт на землю источника, со всеми вытекающими. Впрочем, все всё понимают, зачем опять?

Posted
12 минут назад, Михаил SM сказал:

Довоенные приемники бюджетного уровня часто делали с питанием напрямую из сети , до сих непонимаю, как же обыватель фазировался  то?

Совершенно верно сказал Stan Marsh приемник в деревянном корпусе особо не представлял угрозы для пользователя. А бестрансформаторное питание было организованно исключительно ради экономии, снижения затрат и удешевления изделия.

Posted
В 30.09.2022 в 18:56, Михаил SM сказал:



Р.С.  Довоенные приемники бюджетного уровня часто делали с питанием напрямую из сети , до сих непонимаю, как же обыватель фазировался  то?





там два кенотрона параллельно, т.е как не втыкай, всегда фаза на фазу попадала. Развязки нет особой конечно. Безтрансформаторное питание даёт свободу и не тянет на дно , музыка чище, шире и объёмней. Если обезопаситься пометив розетки вилки, а еще лучше английские купить, то проблем нет. Я два года эксплуатировал на двойном кенотроне 30ц6с усилитель, а сейчас сделал ОТЛ, ни на входе по анодному, ни на выходе нет моточных изделий, их вообще ни одного нет даже на накал! Усилитель собран на простых деталях, а звучит великолепно и очень волшебно без моточных. Есть в теме отл , в разделе Синклер Петерсон.

Posted
В 30.09.2022 в 19:07, Stan Marsh сказал:

Это было не нужно. Если у вас приёмник или ТВ, нет проблем. А вот усилитель к которому подключён источник, тут проблемы могут быть в полный рост, если фаза попадает на землю (минус, корпус), "холодный" контакт RCA будет совсем не холодным, и фаза благополучно попадёт на землю источника, со всеми вытекающими. Впрочем, все всё понимают, зачем опять?

К любому приёмнику предусматривалось подключение звукоснимателя. Т.е."источника".

Posted
В 30.09.2022 в 19:18, Карабасс сказал:

Совершенно верно сказал Stan Marsh приемник в деревянном корпусе особо не представлял угрозы для пользователя. А бестрансформаторное питание было организованно исключительно ради экономии, снижения затрат и удешевления изделия.

Абсолютная глупость. Приёмники "универсального питания" были как правило дороже ровно таких же, но с трансформаторами. Причина - наличие сетей постоянного тока.

Posted
Только что, Xрюн222 сказал:

К любому приёмнику предусматривалось подключение звукоснимателя. Т.е."источника".

Это было безопасно. Телевизоры, кстати, тоже были бестрансформаторными. С компактронами, например. Им и накальный был не нужен.

Posted
5 минут назад, Stan Marsh сказал:

Это было безопасно. Телевизоры, кстати, тоже были бестрансформаторными. С компактронами, например. Им и накальный был не нужен.

По той же причине. Возм.рпботы от пост.тока.

Posted

Насчёт "как фазировался ничего не подозревающий слушатель" - возможно  знают / помнят некоторые счастливые владельцы ( в далёком  прошлом) проигрывателя Невский Юбилейный РГ-3м (зелёный, на "пальцах") :smile-57: Вот там явно была "экономия" и рационализация....

Posted
7 минут назад, Anatolii сказал:

решил не связываться . мне почему то в голову пришло что кенотроны мостом  отвяжут .

Наоборот, жёстко привяжут :smile-07:

Posted

должна быть идея- философия  для чего это надо, как безтрансф. питание от сети в оппв. Отзывы тех кто это слышит, пробовал. Спросите у Норманна, он как лет 10-12 уже сидит только на таких ум. Да и Станислав грешил :) и мне велел :)

Posted
26 минут назад, Stan Marsh сказал:

Это было безопасно. Телевизоры, кстати, тоже были бестрансформаторными.

Именно чешский телевизор лет 43 тому запомнил на всю жизнь (бетонный пол, солдатские сапоги с гвоздиками, вал регулятора громкости без ручки - минут через 10 очнулся).

  • Like (+1) 2
  • Hmm... (-1) 1
Posted

Вот и отзывы тех, кто пробовал, подоспели... Надо оно,в основном, именно для этого - чтоб когда нибудь получить такой "сюрприз". Ну или хотя бы чтоб спалить какой нибудь принесённый в гости редкий дак или СД.

  • Like (+1) 1
Posted

У меня был как то сделан бестрансформаторный комплект корректор, дак и ум, но он, во первых, был не "вилко- розеточной"инсталляции, а, во-вторых, с общим на весь комнатный участок сети разделительным трансформатором около 4 +/- кВт.

  • Like (+1) 1
Posted
1 час назад, Xрюн222 сказал:

Абсолютная глупость. Приёмники "универсального питания" были как правило дороже ровно таких же, но с трансформаторами. Причина - наличие сетей постоянного тока.

Простите где была сеть постоянного тока вы говорите!?

Мануал на приемник уже не найду, на память цитирую "с целью экономии и удешевления производства в приемнике отсутствует силовой трансформатор..." А был там выпрямитель на 30Ц6С или подобной.

Posted

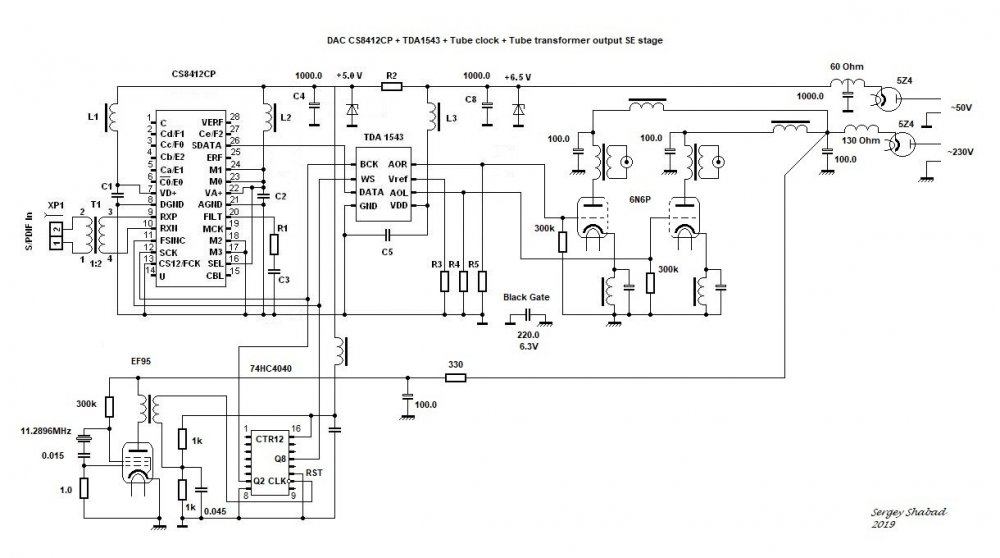

вот так я делал, как бы развязка есть..как бы...и у меня проработало так пару лет, но я всё рано сохранял вилка-розетка фазу и ноль. Если ноль замерить с батареей отопления, то ой ой не хорошо :) . Поэтому всегда фазируем вилка-розетка точно по маркерам. После не использовал эту схему, так как она не дает полную развязку конечно. А просто оппв с точной фазировкой всегда

Posted

У меня вы системе сейчас два "бестрансформаторных" прибора - УМ и ДАК. Фонокорректор тоже переведу на бестрансформаторное питание, когда разорюсь на пару хороших межкаскадников 2:1.

  • Like (+1) 1
Posted
1 час назад, Карабасс сказал:

Простите где была сеть постоянного тока вы говорите!?

Мануал на приемник уже не найду, на память цитирую "с целью экономии и удешевления производства в приемнике отсутствует силовой трансформатор..." А был там выпрямитель на 30Ц6С или подобной.

Берём первый попавшийся на Радиоморге, например, полукухонный Блаупункт. Итак: 6w78 - для переменного тока, по цене 263 марки в 1939 году, он же для переменного и постоянного ( буква G) тока 6gw78 - по цене 281 р.м. Где экономия?...

W - wechselstrom -  пер.ток

G - gleichstrom - пост. ток

Смотрим старинную книжку по лампам (например, "Дроздов")и узнаем, что, внезапно!!!, лампы с отн.высоковольтным накалом и под последовательное соединение, при этом хорошо работающие на пониженном анодном(около 200,но не более 220 разумеется) - оказывается, стоят дороже, чем "обычные", т.к.сложнее в производстве.
