Схемы ламповых RIAA фонокорректоров

Ollleg

By Ollleg
in Analog

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

При наличии соотв.качества ал4 почему нет... Точно лучше, чем Ц3г, в оригинале, правда усиление раза в 2 ниже получится

  • Replies 934
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

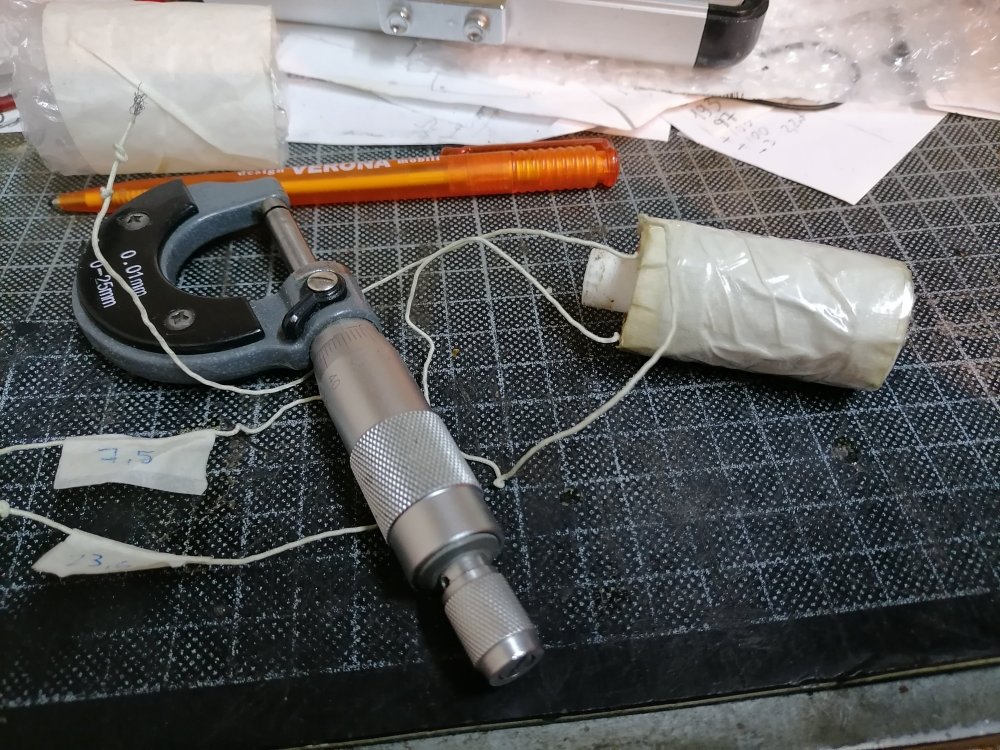

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

Guest Zampotech

Guest Zampotech

Posted
Posted
24 минуты назад, Stan Marsh сказал:

Может просто никому не интересно. А вы сделайте. Пентодом её с коррекцией, как некогда было принято говорить, "в аноде".

Тоже не айс. Низкое, да еще переменное внутреннее сопротивление. Для работы с "коррекция в аноде" лампа должна работать как можно ближе к "генератору тока". А тут с этим тоже  не очень


Хотя кто его знает, может у нее есть режимы с линейной ВАХ

sova Local

sova

Posted
Posted
В 24.06.2022 в 19:35, S.Laptev сказал:

Александр, а что с трансформаторами и как?

Сергей, заказывал, межкасадник, понижающий вдвое, а также в первом каскаде дроссель в аноде, вынутый из лампового  блока питания, и  плюс проволочный конденсатор заказной на 0.1 мкф..

BAA Master

BAA

Posted
Posted
8 hours ago, sova said:

проволочный конденсатор заказной

Чуствую влияние Тесла. Не из провода ли бифилярной намотки?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Как вариант. Берём два провода бифилярно, наматываем на что угодно, концы замыкаем. Получаем конденсатор с медными обкладками и комбинированным, воздушно-лаковым диэлектриком.

Alex Torres Contributor

Alex Torres

Posted
Posted
1 час назад, Xрюн222 сказал:

наматываем на что угодно

На 0.1мкф много мотать придется. О паразитах я лучше смолчу.

Неужели на столько киловольт надо, что нормального конденсатора не нашлось?



Xрюн222 Mentor

Xрюн222

Posted
Posted

Да, на 0,1 многовато. На 0,01-0, 03 нормально. Какие паразиты и в каких недопустимых количествах? Есть измерения? Чем такой конденсатор является "ненормальным", кроме того что делать лениво?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну вот представьте себе старую советскую катушку от ниток из натурального дерева (кажись, берёза)... И всю под завязку намотанную проволокой ПЭВ-2. Это примерно 0.07 мкФ, но может быть и больше и меньше, от диаметра и типа проволоки. Выходят по 2 спаянных вывода.

  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
30 минут назад, Xрюн222 сказал:

Да, на 0,1 многовато. На 0,01-0, 03 нормально.

Не, ну 10-20пик я таким образом делал, но 10 нан?!

Xрюн222 Mentor

Xрюн222

Posted
Posted

Лучше "по звуку", но не для всех категорий слушателей. Диаметр провода, размеры и материал каркаса - по вдохновению и, особенно, по наличию.... Скажем, нет у Вас гондурасского махагона, как у Юрия, и что - проект не удался? :)

Некоторые лучшести такого решения очевидны, но подождём, пока специалисты и НЕпионЭры откаментят.

  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
32 минуты назад, Xрюн222 сказал:

Какие паразиты и в каких недопустимых количествах?

Например паразитная индуктивность, чуствительность к внешним полям. Да, я понимаю что бифилярность должна все убрать, но по факту - не очень.



6 минут назад, Ollleg сказал:

А чем такой конденсатор лучше обычных?

Тем что самому сделать можно :)

Как там Жванецкий говорил- "если не интересует результат".

Xрюн222 Mentor

Xрюн222

Posted
Posted

Как раз именно потому, что результат важен. Иначе лампы  вообще зачем? Кстати, в транзисторном фоно намоточные R и С   также не возбраняются.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

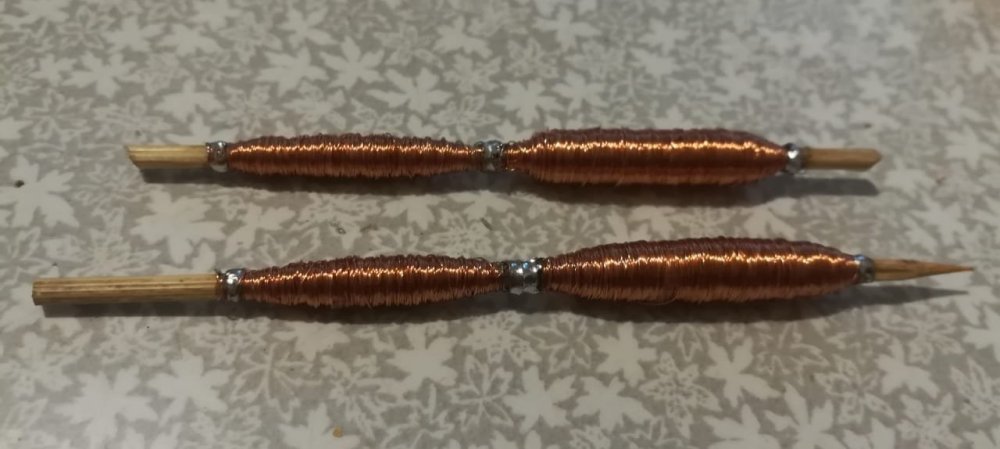

А, вот подоспел малогабаритный вариант для "нашего ответа Василичу", в корр.цепочку.

Примерно аналогично выглядит вариант для " 2-х транзисторника Дюал по Бокареву"... Намотка покороче потолще и на пластиковой трубке.




  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Мне кажется это зубочистка :) Честно говоря - вопрос влияния на звучания геометрии намотки при сохранении ёмкости пока не "атслушивался"...

Anatolii Local

Anatolii

Posted
Posted

Обязательно провод?  А если фольгу . Можно и через промасленную бумагу . Блин тогда Дженсен получается.

Alex Torres Contributor

Alex Torres

Posted
Posted
39 минут назад, Xрюн222 сказал:

Как раз именно потому, что результат важен. Иначе лампы  вообще зачем?

Уж точно не для "результата".



39 минут назад, Xрюн222 сказал:

Кстати, в транзисторном фоно намоточные R и С   также не возбраняются.

Можно еще резисторы делать, чиркая карандашом по бумажке, как те что на льдине кочевали.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Резисторы, несомненно, лучше делать, наматывая из состаренного манганина в шёлке, ценой долл по 10 за метр :).

То есть никаких убедительных объективных аргУментов против намоточные р и ц, как я понимаю, нет? Кроме себестоимости.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Это 0.35...а 0.03 или 0.05 подороже как правило.

Но значит тем более - при такой подарочной цене намотать.

Guest Zampotech

Guest Zampotech

Posted
Posted
40 минут назад, Xрюн222 сказал:

Резисторы, несомненно, лучше делать, наматывая из состаренного манганина в шёлке, ценой долл по 10 за метр :).

Блин. Рыдаю. Выбрасывал манганиновые резисторы из корректоров К60. Именно старого (60-х годов) и именно в шелке (вискозном) А мог бы Бандербильда потеснить.
