BAA Master

BAA

Posted
Posted
7 minutes ago, Xрюн222 said:

кристально-чистый синус...

Если бы выпрямителя не было.
Это скорее про "современную" технологию.
Хотите купрокс? Так кто-ж вас остановит.

  • Replies 933
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, BAA сказал:

Если бы выпрямителя не было.
Это скорее про "современную" технологию.
Хотите купрокс? Так кто-ж вас остановит.

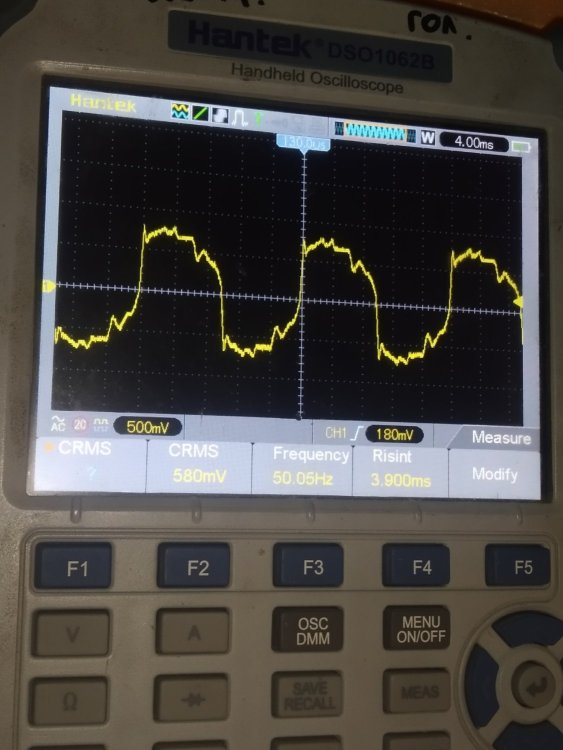

Чисто лампочное устройство, с анодным выпрямителем, 5ц3с, возраст порядка 70+, форма тока от сети (с т.з.математики, по отношению пиковое/рмс - практически  чистый синус, кстати :) )


ТимВал Local

ТимВал

Posted
Posted

По поводу применения "источника тока" на транзисторах, в аноде триодов, есть хорошая статья у Анатолия Карпова. next-tube.com  Он собирал, измерял и получил очень хорошие результаты.

Жаль сайт теперь не доступен.....

  • Smile 1
Victor_VVO Local

Victor_VVO

Posted
Posted
7 часов назад, Anatolii сказал:

Ну тогда импульсники давайте в накал и в анод . А чего ?Тоже хорошо . И место  не занимают .

В одной из моделей MC MM RIAA корректора-предусилителя Nagra ($$.$$$) - так и сделано.  Там в блоке питания еще и аккумуляторы + небольшое интерактивное зарядное устройство к ним. Такое вот схемотехническое извращение с узнаваемым дизайном :smile-59:



Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Victor_VVO сказал:

Nagra

Ага, и к Nagre эта штука имеет примерно такое же отношение как некий Прохор Шаляпин к великому певцу, т. е. не родственник и даже не однофамилец. :smile-11:

Victor_VVO Local

Victor_VVO

Posted
Posted

Самая что ни на есть оригинальная Nagra. Модель PLP.

KEY FEATURES

UNCOMPROMISED POWER SUPPLY

In any pre-amplifier, the power supply is a sensitive and significant component. This is especially true when dealing with phono levels. That’s why the PL-P power supply uses a set of rechargeable “D” cell batteries, operating through an external current charging AC supply. This design eliminates all disruptive effects of AC powering from wall outlets and may solve persistent hum problems. The internal power supply regulation circuitry of the PL-P uses proprietary, dual DC-to-DC converters to eliminate power supply ripples and assures a clean power source for all active electronic stages and components.

 :smile-06:

Victor_VVO Local

Victor_VVO

Posted
Posted
46 минут назад, VTver сказал:

осталась одна фамилия

Эта модель (PL-P) выпускается уже около 25 лет. Первый обзор вышел где-то в 1998 году. У меня "гостила на профилактике" где-то в 2012-м.

BAA Master

BAA

Posted
Posted
38 minutes ago, Xрюн222 said:

Судя по форме тока - вряд ли.

Это, конечно не совсем про корректоры, но никогда не видел учебниковых токов в выпрямителе: обычно делают, особенно на сетевой частоте лишь бы ток был непрерывным... и там нечто колоколообразное. А тут прямо с нуля он есть. Просто из любопытства...

Xрюн222 Mentor

Xрюн222

Posted
Posted

К корректорам применимо ровно в той же мере. Почему не про них?

Выпрямитель работает на Г-фильтр, точно по учебнику, или "справочнику начинающего радиолюбителя", с маленьким лишь дополнением - маленького резонансного конденсатора параллельно дросселю.


  • Like (+1) 1
VTver Community Regular

VTver

Posted
Posted
7 часов назад, Victor_VVO сказал:

Эта модель (PL-P) выпускается уже около 25 лет. Первый обзор вышел где-то в 1998 году. У меня "гостила на профилактике" где-то в 2012-м.

И что? Макинтош с-22 выпускается с конца 50-х , никто не обсуждает и не ссылается на схемотехнику с придыханием ,почему то :smile-06:

Xрюн222 Mentor

Xрюн222

Posted
Posted

Маранц 7 обсуждают с придыханием? И ссылаются, и таки с придыханием, тоже.Как известно, Мак с22 практически то же самое. С точностью до рюшечек/бантиков оформления.

Другой вопрос, что новодельные имитации видимости и того и того - совсем "иное"....

Михаил SM Local

Михаил SM

Posted
Posted
5 часов назад, Xрюн222 сказал:

Маранц 7 обсуждают с придыханием? И ссылаются, и таки с придыханием, тоже.Как известно, Мак с22 практически то же самое. С точностью до рюшечек/бантиков оформления.

Другой вопрос, что новодельные имитации видимости и того и того - совсем "иное"....

Опыт серьёзных людей уровня аудиогруппы Валерия Привезенцева из Москвы , делавших с помощью проф.аудиоинженеров римейк предусилителя Мак С20 -  на миксе элем. базы на винтаже и новоделе , показал , что оригинальные Маки  звучат менее музыкально прозрачно , навязывая , фигурально выражаясь , свой ""аленбрадлевский """"шарм"" ; известный винтажный окрас , разбитая структура звука , когда сигнал проходит через множество контактных групп и переключателей  . Достоинство предов Мак , это их схемотехнический замысел , но его , как выяснилось , ещё надо вытащить из этих ""аудиопонятий прошлого "".

Михаил SM Local

Михаил SM

Posted
Posted
6 часов назад, Xрюн222 сказал:

К корректорам применимо ровно в той же мере. Почему не про них?

Выпрямитель работает на Г-фильтр, точно по учебнику, или "справочнику начинающего радиолюбителя", с маленьким лишь дополнением - маленького резонансного конденсатора параллельно дросселю.


Резонансный С7 скорее от желания сэкономить.., реально Г- фильтр , это специально под это дроссель , допустим 10 гн , рассчитанный запас его по току и не хилая емкость после дросселя ( от 200мкф), иначе начнётся суета...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, с20 это не с22 и не Маранц 7, это более продвинутая штуковина. Соотв. больше проблемных точек. Не совсем представляю, что есть "римейк" в исполнении известных Гуру (из недавнего - лишь "корректор Червякова" как модернизация схемы и платы "а-ля Маранц 7" от братьев навек...

Охотно допускаю, что убрав "всё лишнее" (какового там процентов 70...80), можно "на основе" винтажных схем получить "более лучшие" результаты, чем в исходном виде. По типу - Квод2, возродим легенду.

Xрюн222 Mentor

Xрюн222

Posted
Posted
3 минуты назад, Михаил SM сказал:

Резонансный С7 скорее от желания сэкономить.., реально Г- фильтр , это специально под это дроссель , допустим 10 гн , рассчитанный запас его по току и не хилая емкость после дросселя ( от 200мкф), иначе начнётся суета...

Дроссель, конечно, там "специально под это", иначе никак не получится. Именно, что интересно, 10 Гн :). Ёмкость, правда, так себе - то ли 4,то ли 6 мкФ. Но никак не хилая. КБГ-МН. Весьма массивный. Даже два, второй такой же, то ли 6, то ли аж целых 8 мкФ, для входных каскадов Никакой суеты, никакого аномального фона, всё работает хорошо/отлично.

Михаил SM Local

Михаил SM

Posted
Posted
41 минуту назад, Xрюн222 сказал:

Ну, с20 это не с22 и не Маранц 7, это более продвинутая штуковина. Соотв. больше проблемных точек. Не совсем представляю, что есть "римейк" в исполнении известных Гуру (из недавнего - лишь "корректор Червякова" как модернизация схемы и платы "а-ля Маранц 7" от братьев навек...

Охотно допускаю, что убрав "всё лишнее" (какового там процентов 70...80), можно "на основе" винтажных схем получить "более лучшие" результаты, чем в исходном виде. По типу - Квод2, возродим легенду.

Гуру быть не обязательно , но иметь аудиосистему , на которой можно выявлять все особенности конкретного дивайса , просто необходимо. Но и полный контроль схемотехники на передаточные параметры -меандр (где Макс20 реально идеален) , контроль шумов , остаточного фона .  Остаётся оригинальная схемотехника -с её весьма не рядовыми коррекциями   в катодных цепях , двойной РГ и прочее .

37 минут назад, Xрюн222 сказал:

Дроссель, конечно, там "специально под это", иначе никак не получится. Именно, что интересно, 10 Гн :). Ёмкость, правда, так себе - то ли 4,то ли 6 мкФ. Но никак не хилая. КБГ-МН. Весьма массивный. Даже два, второй такой же, то ли 6, то ли аж целых 8 мкФ, для входных каскадов Никакой суеты, никакого аномального фона, всё работает хорошо/отлично.

Очень конкретно разобрал работу источника питания со сглаживающим дросселем ( глава 6.4.7) в своей книге ""Ламповые усилители "" 2007 год , Морган Джонс -  инфы хватит и теоретикам , и практикам .

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Честно говоря, точно не помню, но, вроде, с20 схемоткхникой не удивил, когда был в работе как-то... В отличие, скажем, от ХК Citation, и 1 и 4, или бесконечных вариаций на разные "пред"-темы от Джонсона, который Конрад....

BAA Master

BAA

Posted
Posted
16 minutes ago, Михаил SM said:

Очень конкретно разобрал работу источника питания со сглаживающим дросселем ( глава 6.4.7) в своей книге ""Ламповые усилители "" 2007 год , Морган Джонс -  инфы хватит и теоретикам , и практикам .

Может какие основы преобразовательной техники ч.1? Для так сказать ВУЗ-ов.
Одной из нескольких школ преобразовательной техники СССР.
Как там; Чиженко Руденко Сенько.
Даже в Таллине знатные тиристороведы, были...

  • Smile 1
