Recommended Posts

Posted
1 час назад, Xрюн222 сказал:

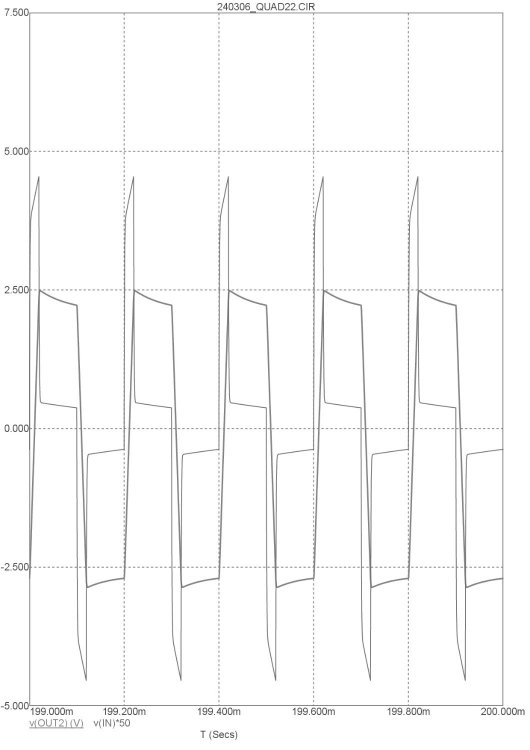

не припоминаю в нём дикого подъема  на ультразвуке... Даже, помнится, прямоугольнички довольно-таки  прямоугольно через него пробиваются...

Так и в этой модели прямоугольнички очень даже неплохие, выброс в ультразвуке очень далеко и влияет слабо

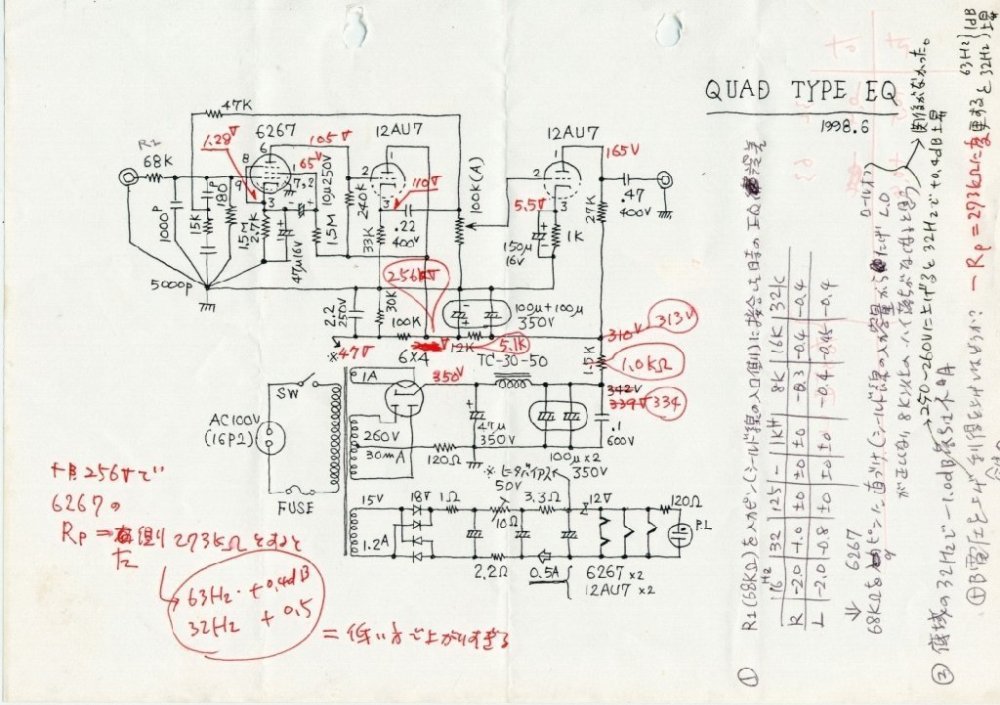

Мозаику не могу прочитать, а какая схема ближе к родной?

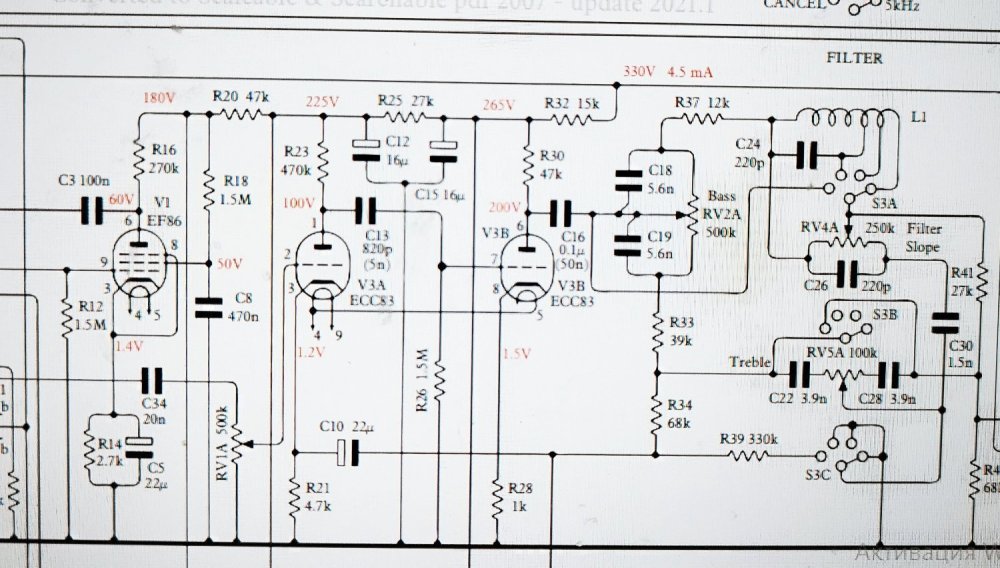

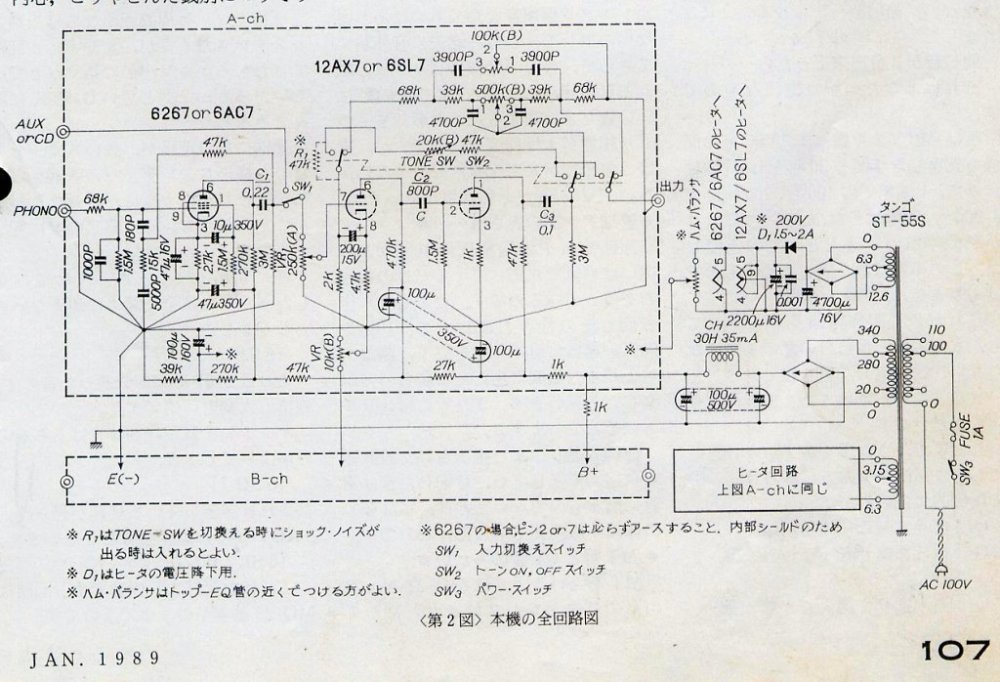

QUAD_TYPE_EQ_1998.6.thumb.jpeg.a6ddfa7e9c969072e7912121b38476ad.jpegJAN_1989_p107.thumb.jpeg.e05817611b95f3f0bf0f0dc1b03fceb3.jpegIMG_20240306_075419.thumb.jpg.ab9f67864464c0d247f896b8e2c8a4ae.jpg



Posted
7 часов назад, alss сказал:

Конечно же, как все корректоры того времени, имеет дикий подъем на ультразвуке



2 часа назад, Xрюн222 сказал:

На всякий случай - собственно в Quad 22,

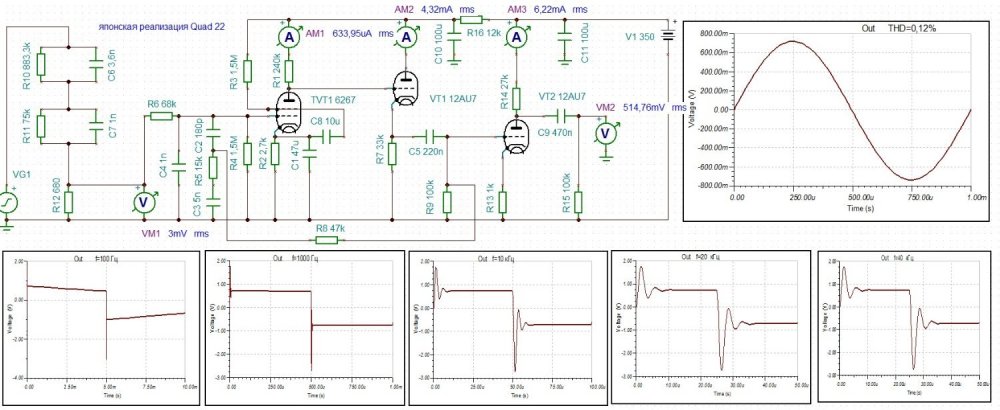

Видимо это схема японских вариаций на тему Quad 22 (на родных лампах с рисунка) пытались увеличить выходное напряжение с выхода фонокорректора и добавили КП и усилитель напряжения. Действительно в районе 100 кГц есть задир, который плохо влияет и на меандр.

Входные и выходные напряжения, THD=0,12% на f=1 кГц, меандр (100 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц), АЧХ и Фаза. Нужно в этой схеме добавить режекторную цепочку и будет нормальный корректор.

quad 22pg.jpg

2quad 22pg.jpg

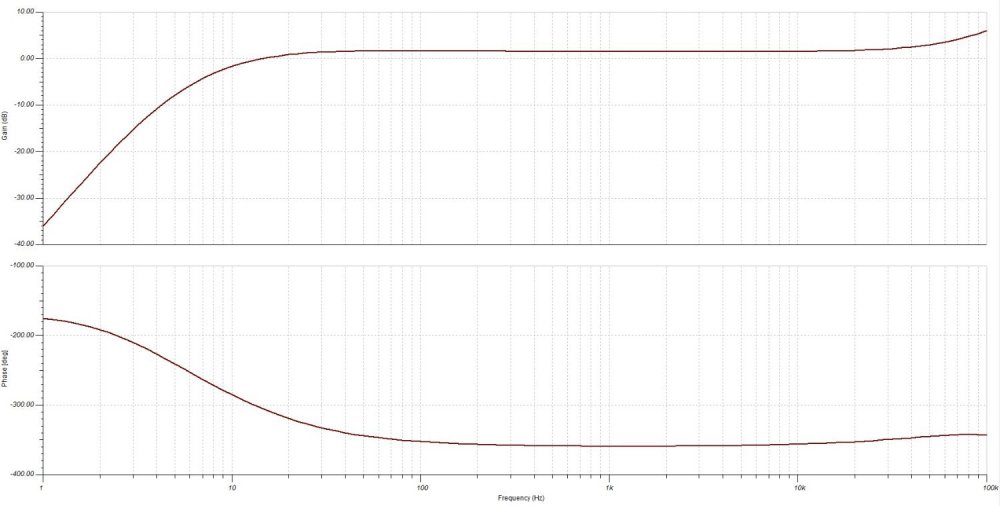

RIAA_Quad 22jpg.jpg

Posted

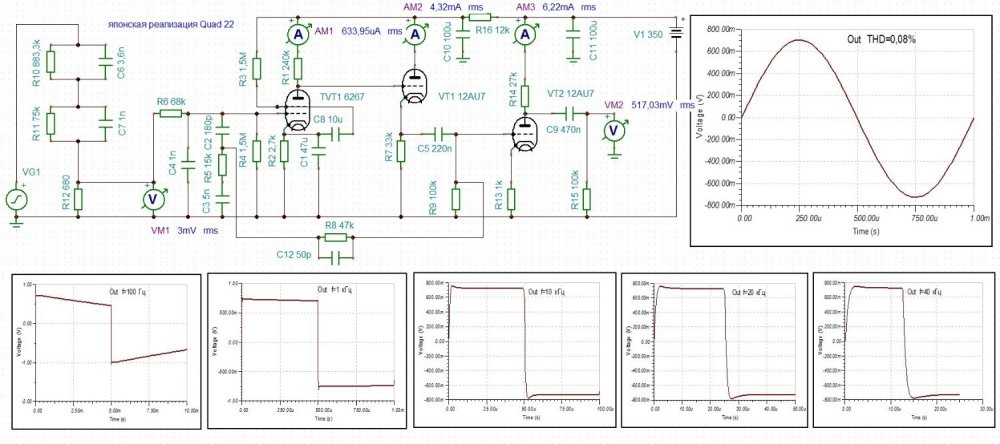

Для устранения звона в фонокорректоре, пришлось его причесать и добавить один конденсатор C12=50p параллельно R8 в обратную связь, что позволило устранить взбрык в районе 100 кГц. На графиках АЧХ, фаза, меандр (100 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц), выходная амплитуда, THD=0,08% уменьшились. Фонокорректор с цепью RIAA, без шунтирования конденсатором катодного резистора R13 имеет Ку=172. Фонокорректор с цепью RIAA, с  шунтированием катодного резистора R13 конденсатором имеет Ку=274 и больший шум.

22quad 22pg.jpg

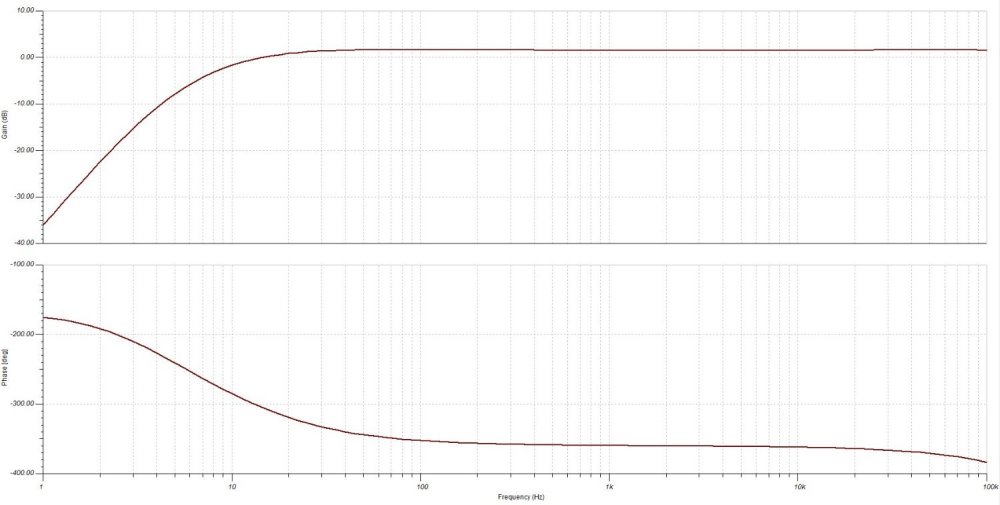

22 RIAA_Quad 22jpg.jpg

  • Like (+1) 2
Posted

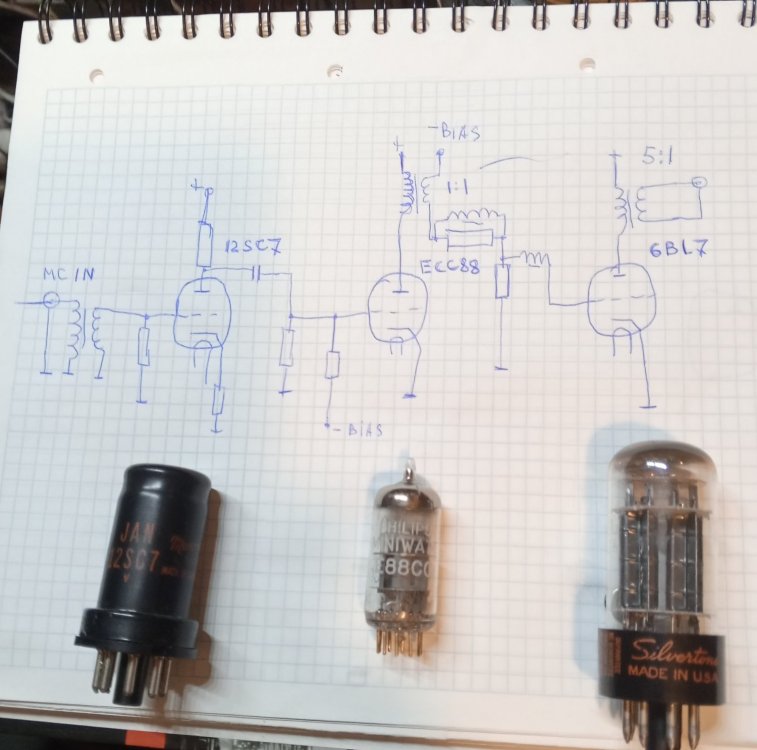

Отмакетил  вот это . на мой ух это самый лучший по звуку , что я держал в руках и делал .( несколько десятков ) один конденсатор всего . .Но никак без него .



и выходник



Posted

Она скопирована с корр. AN M10  .Обсуждалась тут не однажды. Подробнее не могу, в работе . Хочу попробовать на выходе  послушать  5687 как у М10, я ее раньше пробовал мне показалось  у нее свой "голос"  , сравню с BL7 ,тогда решу окончательно что и как. Начал с 6п6 .Говорят хорошая , в отставку сразу .  6V6  нет на пробу .


  • Like (+1) 1
Posted
21 minutes ago, Xрюн222 said:

"Схема Андрея Никитина" от 1998 г как-то чем-то подозрительно напоминает схему "АМЛ+" от 1996....

Это аранжировка(шутка). Все схемы изобрели за лужей 90 лет назад, как некоторым кажется. И да, патент на каскод из 1990-х если не ошибаюсь, видел лично... искать лень.

Posted
2 минуты назад, BAA сказал:

патент на каскод из 1990-х

Ха, Сергей Шабад в 2004 непосредственную связь изобрёл.:smile-03:

Posted

Интересный момент ,оригинальный Маранц -7 предварительный усилитель с винилом  звучит замечательно, а копии  самодельные ,варианты повторить схему - отвратно , схема та же , а звука нет

  • Like (+1) 1
Posted

Однако, имеются из ровно тех же времён "Marantz-7 killer" '- ы. Вполне известные тем, кто в теме...Насколько помню, начиная с Маранц-1 х 2...Второе, вопрос - как звучат Маранц 7 и др. после замены неисправных конденсаторов на какие-либо исправные, именно "так, как должен" или просто "замечательно" безотносительно исходного состояния когда то...

Posted
11 минут назад, Xрюн222 сказал:

Однако, имеются из ровно тех же времён "Marantz-7 killer" '- ы. Вполне известные тем, кто в теме...Насколько помню, начиная с Маранц-1 х 2...Второе, вопрос - как звучат Маранц 7 и др. после замены неисправных конденсаторов на какие-либо исправные, именно "так, как должен" или просто "замечательно" безотносительно исходного состояния когда то...

Я слушал исправные аппараты у двух владельцев, а также у себя дома аппарат с ебэя , как есть . На всех кондеры спраг бамбл би  стояли .

Posted

Ну, дык, собсно и написано - "очень плохо стареют" :smajlik-prava: Поменял таких немало, в некоторых случаях была целая экспедиция по выносу мозга - в паре Мс Интошей с4  они начинали "подтекать" спустя минут 30....45 после включения, причём, конечно, в двух экземплярах по-разному! Бывало и обратное - Citation 1 с аж прям ТОЧНО(!) работающей РИАА.... В общем, винтажное (г) - лотерея, и только для "квалифицированного" пользователя или пользователя, имеющего абонемент у искушённого мастера...

( Разве, что, пожалуй, Сикатропы себя ведут прилично..., и большинство древних наших КБГ-ххх)

Прочитал пр ссылке - видимо те "Конденсаторы Шмеля", которые остаются исправны, это и есть более поздние, лавсановые   :smile-28:

Кроме того, когда пишут, что, якобы, "схема Маранц 7", то это обычно три каскада, фоно. Не очень много видел вариантов - повторили всё, все 6 каскадов. Даже, скорее, и не видел вовсе... Поэтому что с чем сравнивается...

  • Like (+1) 1
Posted
3 hours ago, VTver said:

Интересный момент ,оригинальный Маранц -7 предварительный усилитель с винилом  звучит замечательно, а копии  самодельные ,варианты повторить схему - отвратно , схема та же , а звука нет

Определение "отсутствия" в студию, с методикой измерения численного значения. А так да, момент интересный.

P.S.Поддержу лоторейность последнего, хоть и не в тему - недавно 20-ти летний ИБП включал - цепь предзаряда вынесло со всеми диодами, полевиками и оптронами. По замене все заработало. А надо было всего-то кондеры отформовать. Забывать стал. Автомат характеристики B отличная штука, на постоянке - то. Предохранители спас!
P.P.S. Батарейка, как утвеждается, тоже звук "портит": ни про сетевой кабель не рассказать, ни про кенонтроны.

Posted
2 часа назад, Xрюн222 сказал:

Ну, дык, собсно и написано - "очень плохо стареют" :smajlik-prava: Поменял таких немало

А на какие поменяли, вопрос, это очень интересно!

Posted

Интересно, но чуть в иной формулировке - а на какие надо было БЫ, чтоб "самые лучшие" и/или "самые правильные" ( как вариант - "чтобы звук не потерять!!!" (С))? Особенно интересно с учётом " реалий сегодняшнего дня", скажем так.

  • Like (+1) 2
Posted
3 часа назад, Xрюн222 сказал:

Интересно, но чуть в иной формулировке - а на какие надо было БЫ, чтоб "самые лучшие" и/или "самые правильные" ( как вариант - "чтобы звук не потерять!!!" (С))? Особенно интересно с учётом " реалий сегодняшнего дня", скажем так.

Вопросом на вопрос:smile-59:? Так неинтересно. Жаль, не узнаем.

  • Like (+1) 1
