Recommended Posts

Posted

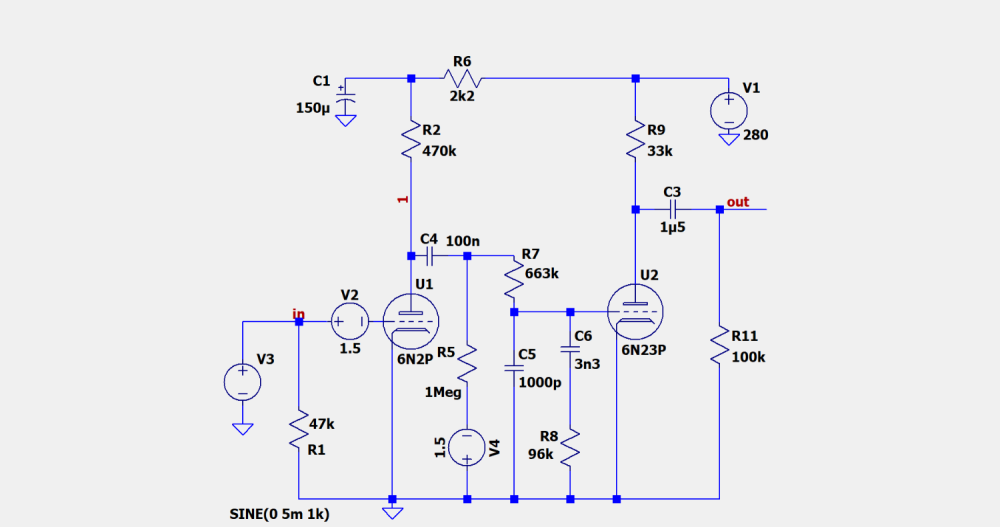

Набросал вот такую простенькую схемку, люблю простоту.


В железе пока не пробовал, так что за звук ничего не скажу. Но должно быть хорошо. Классика всегда хорошо работает...

  • Like (+1) 1
Posted
4 минуты назад, Xрюн222 сказал:

Мне нравится схемка на 2х транзисторах ВС550 или 560 или на 1 - 550 и 1-560.

Что даже ОУ не пользуете? Ну Вы кремень!

Жаль ВС550 под "ламповую" тему не подходят, а то бы обсудили. :smile-28:

Posted
4 минуты назад, ТимВал сказал:

Что даже ОУ не пользуете? Ну Вы кремень!

Есть убедительные аргУменты использовать в данном случае именно их? :smile-55:

Posted
6 минут назад, ТимВал сказал:

Жаль ВС550 под "ламповую" тему не подходят, а то бы обсудили. :smile-28:

Вполне подходят, можно к ним ламповый буфер на выход приделать.

Posted
49 минут назад, ТимВал сказал:

Делаю когда время есть или друзья попросят.

Когда время или количество друзей преодолеют критическую отметку, то пентодные ФК перестанут пугать, а в триодные попросится ООС.



  • Smile 1
Posted

Начинающий радиолюбитель и уже админ на АП, зачёт! :smile-29:

Ну давайте посмотрим чем хороша (или плоха) 6Н2П и как не потерять её плюсы при конструировании, в данном случае фонокорректора.

1 Большое усиление u=100  У ECC83 вроде как тоже 100 но иногда пишут 85. Не знай кому верить.

2 Межэлектродные ёмкости; 6Н2П входная =2,35р против 1,6р у ЕСС83. Вроде как хуже но это не большая беда, сетка ближе к катоду.  Зато проходная ёмкость всего =0,8р против 1,7р у ЕСС83, а это уже важно. Ёмкость Миллера у 6Н2П будет вдвое меньше чем у ЕСС.

3 Крутизна у 6Н2П =2,2 ма\вольт против 1,6 ма\в. у ЕСС83 Это существенно.

4 Внутреннее сопротивление Ri 6Н2П =50 кОм против 62,5кОм  у ЕСС83, Тоже заметное преимущество.





Posted

Дабы не сильно потерять в усилении и заодно в линейности, стоит выбирать Ra=5....10Ri.  А это значит анодный резистор не меньше 250кОм.

Выходное сопротивление каскада на 6Н2П будет высокое и нагрузку этого каскада тоже нельзя делать низкоомной. Лучше 300...500ком.

Сетка расположена близко к катоду, а значит есть заметные сеточные токи. Нельзя делать низкое анодное питание. Ua=300...350в. 400...500в. лучше.

Говорят что с целью избежать появление сеточного тока лучше делать смещение не менее -1,5 в. Не знаю не мерял.

Можно поставить в цепь сетки батарейку на 1,5в. Это сразу гарантирует необходимое смещение.  Другие способы организации смещения тоже никто не отменял..

  • Like (+1) 1
Posted
1 час назад, Ollleg сказал:

вых.сопр. корректора от 1 до 3 кило было?

Уже предложил. Второй каскад на 6Н23П даст выходное сопротивление 2...3 ком.

6Н2П + 6Н23П это вообще уникальный "дуэт", очень мне нравится. Из "забугорных" tube есть даже сборка примерно такого же дуэта в одном баллоне. Вот жаль наименование не вспомню..

Ну или ставить катодный повторитель. Кому что больше нравится.

Posted
7 минут назад, Ollleg сказал:

Да и наверное, режим в 100-130к в аноде подобрать,

Ну тогда наверное и получится как раз

8 минут назад, Ollleg сказал:

со стеклянным звуком, присущим этой лампе.



Posted
53 минуты назад, Ollleg сказал:

а шумит большинство 6Н2П

не замечал....

Уже упоминал что у меня собран "EAR834" на 6Н2П и шумит он ни чуть не больше других ФК на триодах.


Закину сразу схему, вроде никто не выкладывал ещё.


Как видите в анодах не как не 100...130 кОм.

Posted
3 часа назад, Stan Marsh сказал:

пентодные ФК перестанут пугать, а в триодные попросится ООС.

Дык собирал уже и такие и такие. Не прижилось. :smile-61:

Posted

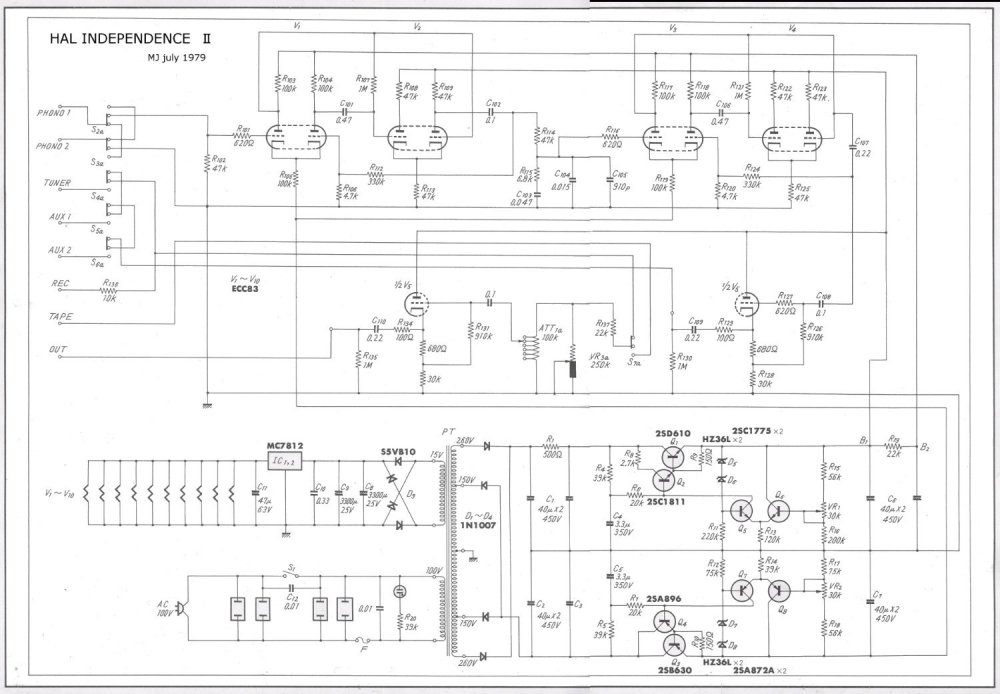

Любые Уесуги и пр. в любом случае срисованы с чего-то американского или европейского, древнего. И это скорее хорошо, чем плохо.

Posted

"Исходник" чего либо лампового - это нечто, опубликованное в 32,может быть, в 42, ну, в крайнем случае - в 52 году... Ну, перекроили чуток макинтош от, эдак, 53 года и добавили КП с динамической нагрузкой из журнала Audio  (угадайте, из какой страны?) от 54 года...

Posted

Насколько помню на 156 -х были профессиональные телефункены, хотя могу и ошибаться

Posted
В 06.03.2024 в 10:20, ТимВал сказал:

Накидал быстренько этого "японца" в симуляторе.

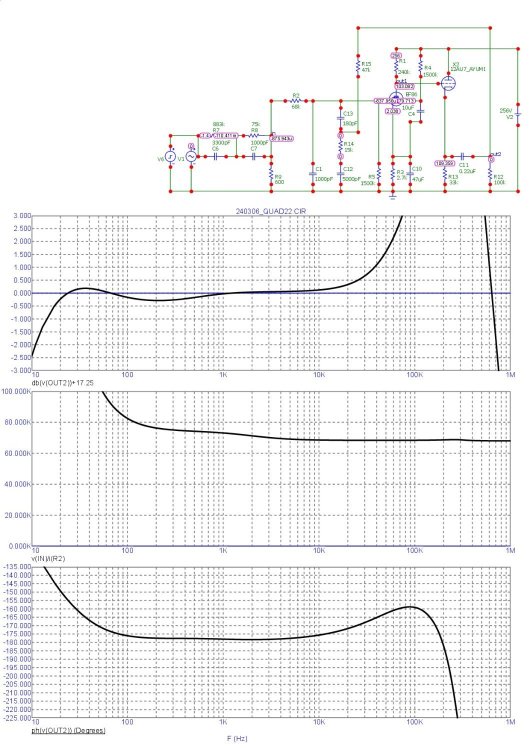

Выздоровел вроде как и, несмотря на работу от ТимВал (LTSpice вроде как?), смоделировал в микрокапе12 - работает. Графики сверху вниз - АЧХ, входное сопротивление, фаза. С выходным усилителем не инвертирует.
Конечно же, как все корректоры того времени, имеет дикий подъем на ультразвуке, ну да ладно, сверчкам и цикадам польщение.


Posted

На всякий случай - собственно в Quad 22, якобы по мотивам которого исследованная схема, имеет всё, таки иную схему, в частности, никаких КП в нем нет вообще. И, по собственным измерениям (как-то приносили на профилактику) не припоминаю в нём дикого подъема  на ультразвуке... Даже, помнится, прямоугольнички довольно-таки  прямоугольно через него пробиваются... Разумеется, запомнилась чудесная система с несколькими "втыкалками" (затычками) под разные коррекции, хотя, по сути - мысль правильная.
