2 часа назад, Xрюн222 сказал:

Возможно, М.Смирнов поточнее уточнит,в каком из Кондовских корректоров коррекция в ОС.

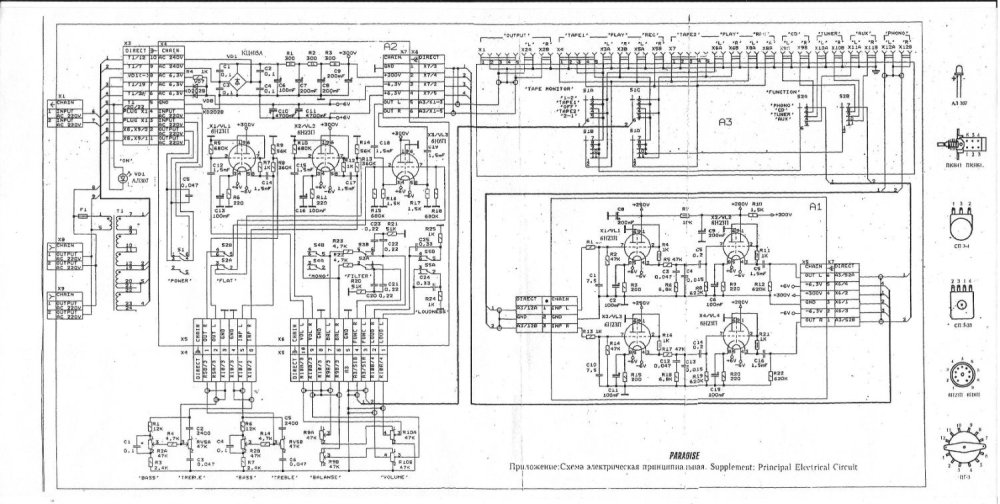

По Мх. Явно видно, что корректор "динаковский" типовой (даже - типовейший!) 2х каскадный, и он до селектора входов, а КП на 6D10 (в других версиях на ЕСС) после него, работает он для всех входных источников, т.е. не является личной собственностью корректора ( в отличие от Маранц7 - образных схем).

Называются KSL-M7 и KSL-M77 Phono, GE-1, GE-7, остальные и более дорогие с пассивной коррекцией.

1845168561_.JPG.0e0f463d5b786fca71bed9919ebde664.thumb.JPG.e0a8f910804ce3d97d3f90693a53d92b.JPG

Впрочем, какая разница, они сделаны из отборных, типовых, кондовских деталей, на тантале и серебре, конкурентов по звуку нет, схема ни при чем, или почти ни при чём, она может быть любая, важны детали!


Динаковский корректор чисто двухкаскадный, там нет катодного повторителя совсем!

Каких селекторов входов, присмотритесь, магнитофон включается после катодника, например, приёмник встроенный, ведь это тюнер-предусилитель, хитро сделано, уровни АUXа и обеих магнитных головок регулируются, так у меня в Фишере сделано, там корректор четырёхкаскадный, как и тут, получается, тут есть и 6D10, (тройной триод!) и каскад на 12АХ7, т.е. после катодного стоит фильтр НЧ и ВЧ, потом 12АХ7, получше рассмотрите!



  • Like (+1) 1
Posted
17 часов назад, Климентий сказал:

Коллеги, хочу собрать фонокорректор...

На ваш вкус... Делать онокорректор отдельно или вместе со схемой предварительного усилителя?




Тоже потихоньку подхожу к сборке корректора, первого в жизни, решил делать вместе с предварительным, в большом корпусе. Что бы и регулятор громкости и тембр, все в одном, как у заводских конструкций типа макинтоша ранее тут показанного.

Posted
3 часа назад, юрий робертович сказал:

Илья Александрович, это Вам подарок

Сейчас препарирую этот корректор.

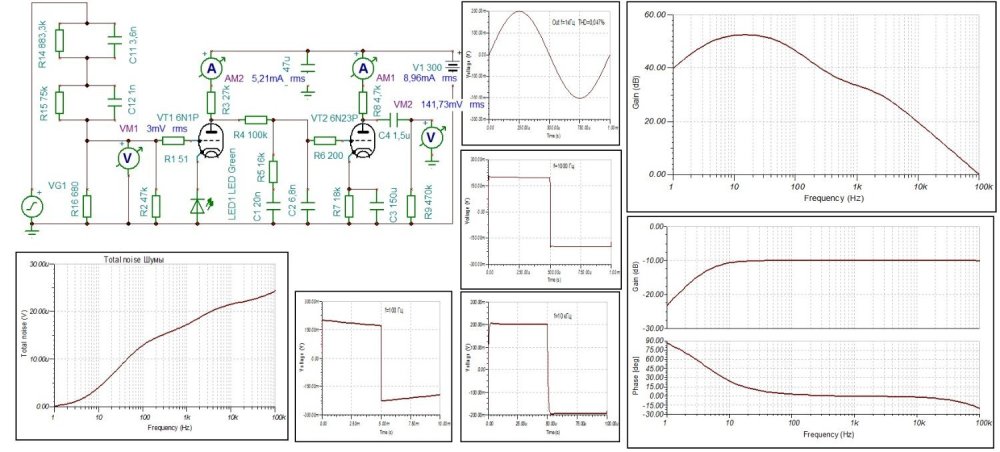

Фонокорректор при In=3mV rms на f=1 кГц имеет Out=142 mV rms (нужна хорошая чувствительность у оконечного УНЧ) и гармонические искажения маленькие THD=0,047%, меандр красивый. На графиках красивые RIAA и АЧХ, Фаза, меандр (100, 1000, 10000 Гц), шумы. Однозначно-простой корректор с хорошими параметрами.

По поводу светодиода в катоде, нужно пару подбирать реально в схеме по падению напряжения, бывает один тип Led но с разной датой выпуска имеет разное падение.

По поводу шумов светодиода (и т.д транзистор затвор-сток в обратном направлении) имеют емкость перехода микро кристалла, которая будет генерить высшие гармоники.

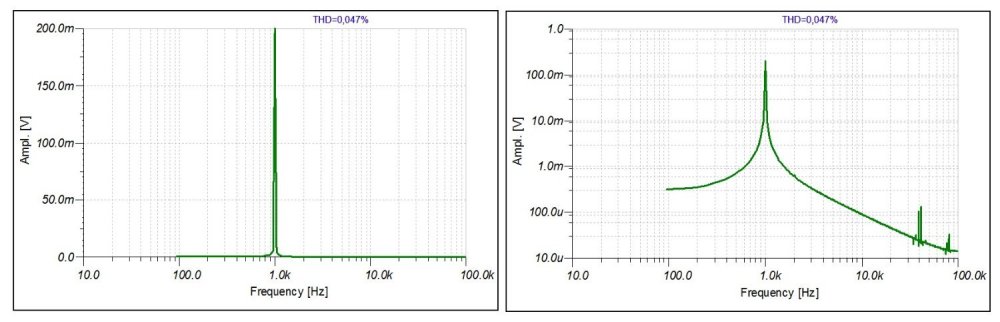

Смотрим два нижних графика. Это спектр выходного сигнала с частотой 1 кГц фонокорректора с THD=0,047%. На первом спектре-графике высшие гармоники от 1 кГца не видны так как находятся ниже нуля. На втором спектре-графике при другой развертке, на графике высшие гармоники от 1 кГца уже видны 40 кГц и 80 кГц на пороге шумов. При музыкальном сигнале, комплексном, высшие гармоники Led полупроводника могут попадать в слышимый звуковой диапазон.

Схемотехнически эти высшие гармоники нужно загнать ниже уровня шума (Led выбирать по минимальным шумам высших гармоник), иначе мозг при прослушивании подсознательно начнет ощущать дискомфорт.



Posted

Уважаемый ВКН, по поводу компостной ямы это перебор. Видимо на даче перетрудились, раз упоминаете компостные ямы. Отдохните, не тащите Это сюда. Без вас разберусь.

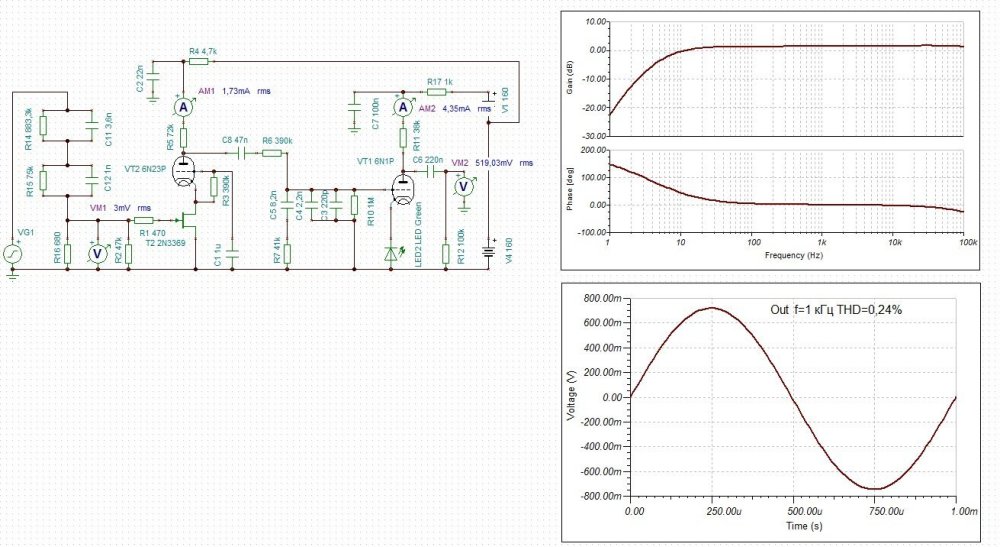

Ниже гибридный Фонокорректор и его параметры по переменке. Возможно для других это будет интересно.


  • Like (+1) 2
Posted
11 минут назад, May сказал:

не тащите Это сюда.

Это ЮР тащит Это сюда. Я лишь на Это намекаю.

Человек хочет полноценный корректор с предусилителем. Ему "дарят" Это. И начинается бездумное препарирование Этого...

Разбирайтесь!

  • Like (+1) 3
Posted
43 минуты назад, ВКН сказал:

Это ЮР тащит Это сюда. Я лишь на Это намекаю.

Человек хочет полноценный корректор с предусилителем. Ему "дарят" Это. И начинается бездумное препарирование Этого...

Разбирайтесь!

Cхему ЮР  ""притаранил""  вполне рабочую , но она раскроется только с ещё одним каскадом (третий ) на достаточно токовом триоде - с Ку = 10...15 ( е182сс, 6н6п , 6н12с )  , в идеале с трансформаторным низким выходом или обычным . И это ещё только корректора часть , без буфера который -  звук под названием ..."" камень в гору..."" и так все такие 2-х каскадные триодные , имхо , ""огрызки .  Человеку ещё нужна опция предусиления , да с ТБ. Для стартапа не по зубам однозначно.

Если нужен корректор с двумя каскадами и выходом уровня стандарта СД ( 1,8...2,2в) , то это пентод на входе - еф86 , 6ж32п , еф37а (круто) в пентоде , сосредоченная пассивная коррекция и второй каскад -  триод е88сс . Питание не менее +400в . Тогда никаких буферов не нужно -  ""воткнёт"" по полной программе .

Пример типового корректора с опцией предусилителя (ниже) -ме1400(еф37а) , 6sn7 и предусилитель - е182сс  .

img0021корректор алексея чернова (Завидово).jpg

  • Like (+1) 2
Posted
1 час назад, May сказал:

Уважаемый ВКН, по поводу компостной ямы это перебор. Видимо на даче перетрудились, раз упоминаете компостные ямы. Отдохните, не тащите Это сюда. Без вас разберусь.

Ниже гибридный Фонокорректор и его параметры по переменке. Возможно для других это будет интересно.


Как вариант для МС?

Posted
1 час назад, Михаил SM сказал:

Cхему ЮР  ""притаранил""  вполне рабочую....

.... еф37а (круто) в пентоде

Клуб поклонников 6Н1П в корректоре? Кто из вас попробует паяльником а не в симуляторе?

А вот еф37  действительно тема. Много раз делал. Наиболее вкусные cv358 от stc.

  • Like (+1) 1
Posted
3 часа назад, May сказал:

Сейчас препарирую этот корректор.

Мау, меня полярность светодиода в модели смущает; наверное, расчеты проводились со светодиодом в прямом включении?

  • Like (+1) 1
Posted
7 минут назад, ВКН сказал:

Клуб поклонников 6Н1П в корректоре?

Ну, 6Н1П не 6Н1П, но 6Н3П в первом каскаде хорошо себя ведет (дальше 6Н9С и опять 6Н3П в КП, делал однажды такое ради спасения готовой коробки, которая не желала петь. Условие - плату не менять...).

Posted

Спасибо, за напоминание , но теория должна быть подтверждена  практикой , а так смахивает на плэйбой журнал, больше не буду читать бестолковую для винила тему. Храни вас Бог

Posted
1 час назад, ВКН сказал:

Клуб поклонников 6Н1П в корректоре? Кто из вас попробует паяльником а не в симуляторе?

А вот еф37  действительно тема. Много раз делал. Наиболее вкусные cv358 от stc.

Где то есть макет, вполне рабочий, "чиста! триодный корректор", 4/6 каскадов на, при желании,  и 6н1п тоже. Можно также на есс81-2-3-5-8 и даже 6н2п, для поклонников данного ЭВП. С "перетыком на летУ". Даже была предусмотрена опция использования еф86/6ж32п в триоде на входе.

Posted

П о количеству  сообщений по корректорам , со стороны кажется ,что на форуме собрались мега винилисты, а на самом деле все - виртуальное хоббисты, хотя практически никто не в теме винилового воспроизведения. А также удивляет нулевая активность в темах по воспроизведению компакт дисков. Зато  snake oil -шипы,угловая ошибка, раздевание кондеров привлекают активность, а может ковид, так подействовал ? чудеса.

  • Like (+1) 3
