Фонокорректоры с LCR коррекцией

lewis

By lewis
in Analog

 Share

Recommended Posts

S.Laptev Mentor

S.Laptev

Posted
Posted
10 часов назад, BAA сказал:

Именно. Не припоминаете откуда выржение,"А поговорить?"
Конда не дураки
Конда знает
Нойман тоже
Близко к Едаматсу
Только вот

А про это - ничего. Про симуляуцию - хи-хи.  Хотя задав соотв. анализ можно определить чуствительность зарактеристик к вариациям параметров, что важно. Какие материалы +/- стабильной мю, как намотать, чтоб размер не менялся, может старить надо, если да - то как, вибрация, наводки (пардон экранирование), где пробрести готовый пермаллоевый стакан...

А поговорить просто так, не по делу, похоже другим хочется.... и зачем кривляться, Великие имена же!

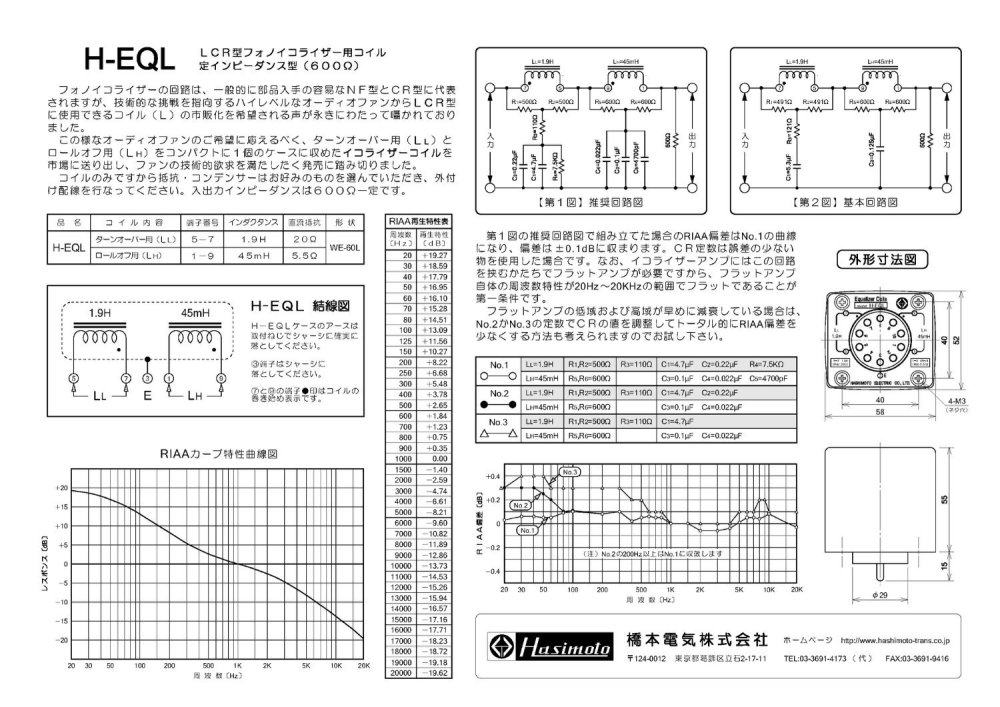

А вот про это, как раз и дан исчерпывающий ответ, "лишние детали" для точной подгонки неравномерности в 0,1 dB как у Хасимото, например:


Какой анализ, тему не читаете, речь идёт о применении готовых изделий, никто мотать тут ничего не собирается, тем паче и не выйдет ничего, точнее выйдет ну как всегда, звук оперки микробной на млтешных резюках....

10 часов назад, BAA сказал:

Раньше наборы были, для приемников, пионерам, собирать. Так в каждом было по два пермаллоевых транса.
Знали люди, не то что сейчас.

Вот причем тут приёмники, каким боком они тут?

4 часа назад, BAA сказал:

Где взять-то и то и другое? Тоже купить?

Вкус не продается, как и опыт, уши тоже не купить, нет их в продаже:smile-54:

  • Like (+1) 1
  • Replies 298
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий
Евлампий

Господи, до чего же неловко читать подобные фрагменты. Неосознанно моделируешь себя на каждой позиции и понимаешь - каждый по-своему прав, потому что остроконечники лучше и умнее тупоконечников и наоб

Евлампий
Евлампий

Сергей, пожалуйста не сердитесь, но к этому безобразию можно прийти (или не прийти) только на личном опыте. Поверьте, сидящие на лампах такими не родились: даже матерые среди нас - все-таки люди уже к

Xрюн222
Xрюн222

На первый взгляд создаётся ощущение, что основная задача данного устройства - продать как можно больше трансформаторов потребителю.... В таком "огороде", возможно, уже и не так важно, RC там коррекция

Posted Images

BAA Master

BAA

Posted
Posted
4 minutes ago, S.Laptev said:

Какой анализ, тему не читаете, речь идёт о применении готовых изделий, никто мотать тут ничего не собирается, тем паче и не выйдет ничего, точнее выйдет ну как всегда, звук оперки микробной на млтешных резюках....

И я про то же.

Андрей63 Local

Андрей63

Posted
Posted

Я очень далёк от этой темы, но читаю с большим интересом, по сему не судите строго мои  высказывания, но если кто  надумает мотать сам, сейчас есть аморфные сердечники , очень линейные и  как раз для малого сигнала или только пермаллой можно использовать?

lewis Local

lewis

Posted
  • Author
Posted

Лабораторную работу выходного дня по LCR-коррекции на основе блока Танго EQ-600P закончил.

Один канал, схема двухкаскадная 5693-5814(триоды в параллель, в нагрузке Танго-216N 5К/600), нагрузка блока коррекции Танго NN-600-50K. Накал переменкой, кожухи и экраны всех трансформаторов соединил с корпусом корректора, фона и наводок нет.

На скорую руку померил АЧХ с измерительной пластинки "Мелодия", звукосниматель МС 2 мВ:

- выходное напряжение корректора с дорожки 7,1 см/с - 0,95В;

- неравномерность 20-20кГц укладывается в 0,5дБ.

Звуки музыки передает), но вдумчиво послушать сегодня уже нет сил. Глаза закрываются, завтра, однако, "на службу". :smile-33:




  • Like (+1) 4
S.Laptev Mentor

S.Laptev

Posted
Posted
23 часа назад, Андрей63 сказал:

Я очень далёк от этой темы, но читаю с большим интересом, по сему не судите строго мои  высказывания, но если кто  надумает мотать сам, сейчас есть аморфные сердечники , очень линейные и  как раз для малого сигнала или только пермаллой можно использовать?

С этим бы в соседнюю тему лучше, там мотают. А на самом деле не получится ничего, четыре разных катушки могут накрутить. Танцы с бубнами, придется учитывать всё, и как тут пишут в том числе:

В 22.10.2023 в 05:54, BAA сказал:

 материалы +/- стабильной мю, как намотать, чтоб размер не менялся, может старить надо, если да - то как, вибрация, наводки (пардон экранирование), где пробрести готовый пермаллоевый стакан...

И как поведёт себя при нагреве, куда и что уползёт, какая добротность получится, считать, пересчитывать, подгонять номиналы не из стандартного ряда и т.д.

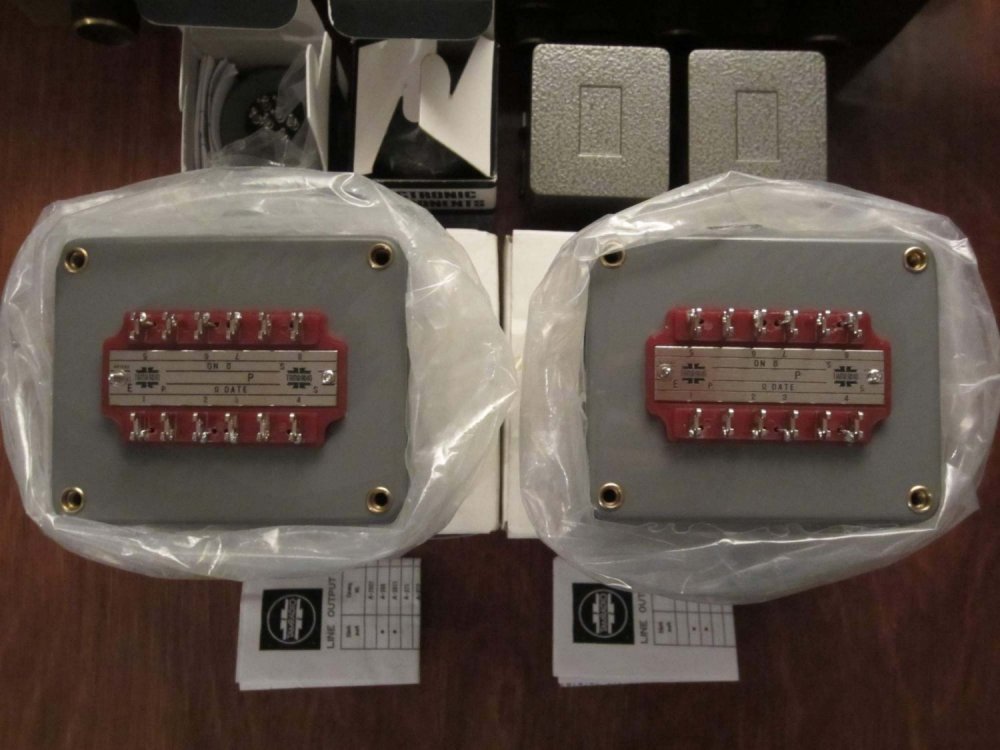

А весь смысл затеи этой в Итоговом звуке, он будет меняться по нисходящей - от Танго Хирата, именно, не новодельные ИСО, затем Хасимото, тайваньско-китайский Силк и далее в низ.... у меня были МС трансы МСТ999 из первой схемы ув. Т.С, они весьма хороши! В левом верхнем углу

Но лучше всех по звуку окажутся, вероятнее всего РС-10, оригиналы от Альтека, Ланжевина, Пультека! (Это студийные изделия, не бытовые) Да, спутал выше, не от ЭрСиАй, а от Альтека, в шасси усилителей вставляли отдельные блоки микрофонных усилителей, или фонокорректоров. Их и найти трудно теперь, вероятно.

59865181e612e_-20001.JPG.2af97bad2ee34e4c0c4cd320d26e0a86.thumb.JPG.be0042447c3e0946f9b5f07cd0915d0c.JPG

  • Like (+1) 3
lewis Local

lewis

Posted
  • Author
Posted
47 минут назад, S.Laptev сказал:

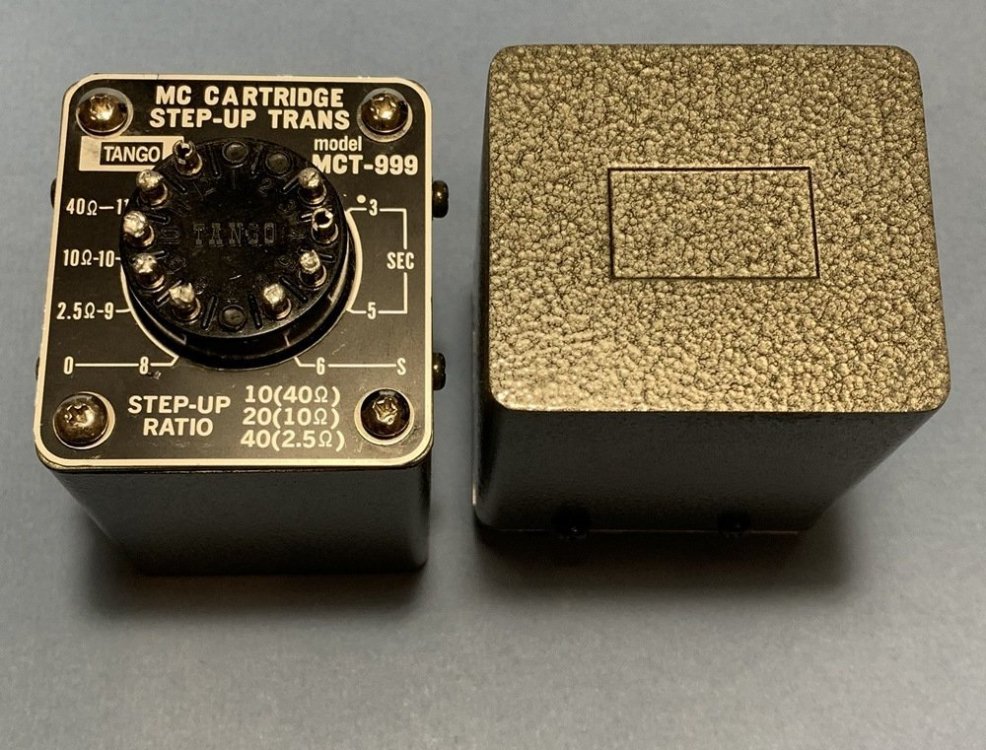

МС трансы МСТ999 из первой схемы

Они обязательно будут в итоговом варианте фонопредусилителя. По моему скромному опыту, это одни из лучших МС-трансфориаторов "ever made", как говорится:




  • Like (+1) 1
lewis Local

lewis

Posted
  • Author
Posted
1 час назад, S.Laptev сказал:

Танго Хирата, именно, не новодельные ИСО

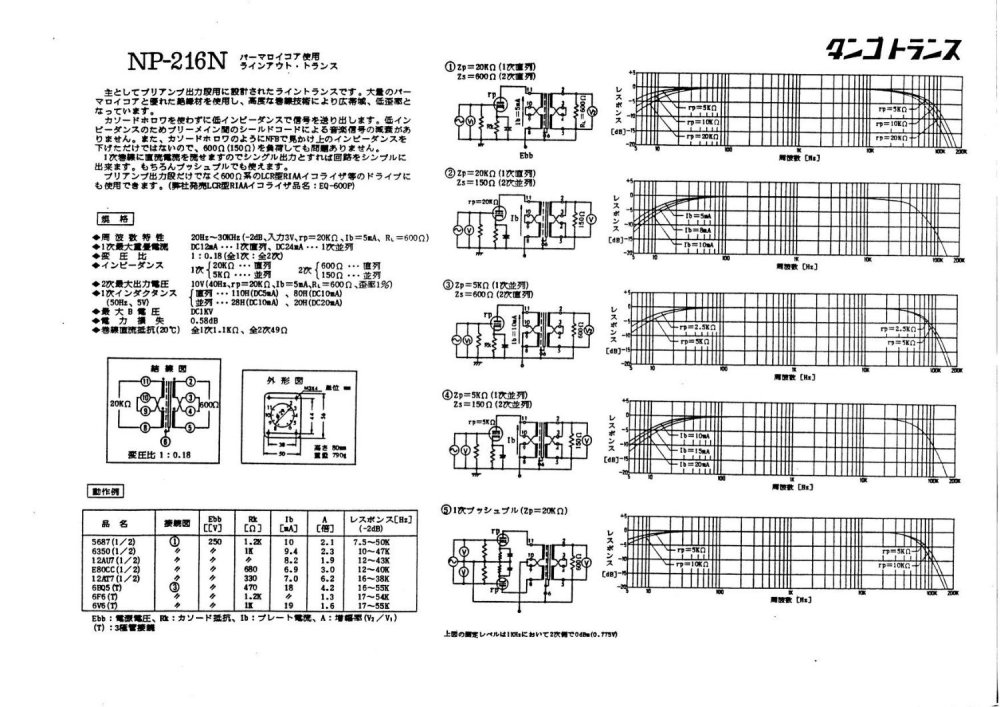

У старого Танго особенно хороши пермаллоевые трансформаторы: малосигнальные (серия NN, MCT), выходные малосигнальные NP-216N-406N, межкаскадные NC-19N-29N-39N и выходные серии NY.

Все кроме первых имеют весьма скромные параметры, но очень хорошее звучание. Странно, что впоследствии ISO не перевыпустила  именно эти линейки.

S.Laptev Mentor

S.Laptev

Posted
Posted
14 минут назад, lewis сказал:

У старого Танго особенно хороши пермаллоевые трансформаторы: малосигнальные (серия NN, MCT), выходные малосигнальные NP-216N-406N, межкаскадные NC-19N-29N-39N и выходные серии NY.

Все кроме первых имеют весьма скромные параметры, но очень хорошее звучание. Странно, что впоследствии ISO не перевыпустила  именно эти линейки.

Да, у ИСО вообще был скудный ассортимент, лишь самое необходимое, по минимуму и то всё закончилось.

Андрей63 Local

Андрей63

Posted
Posted
25 минут назад, lewis сказал:

У старого Танго особенно хороши пермаллоевые трансформаторы: малосигнальные (серия NN, MCT), выходные малосигнальные NP-216N-406N, межкаскадные NC-19N-29N-39N и выходные серии NY

Попытался найти даташит на выше перечисленные трансформаторы, не нашёл, вот ISO есть.

lewis Local

lewis

Posted
  • Author
Posted
40 минут назад, Андрей63 сказал:

Попытался найти даташит на выше перечисленные трансформаторы

Если вопрос терпит до завтра), то размещу здесь, как доберусь до "библиотеки" на рабочем компьютере.

  • Like (+1) 1
lewis Local

lewis

Posted
  • Author
Posted
58 минут назад, S.Laptev сказал:

у ИСО вообще был скудный ассортимент, лишь самое необходимое, по минимуму

Думаю, здесь как и с конденсаторами BG- повторить хотели многие, да ни у кого ничего выдающегося не получилось. В итоге в каталоге ИСО и остались только самые простые базовые позиции.

Андрей63 Local

Андрей63

Posted
Posted
51 минуту назад, lewis сказал:

Если вопрос терпит до завтра), то размещу здесь, как доберусь до "библиотеки" на рабочем компьютере.

Не торопитесь, это чисто для самообразования ( никогда не слышал про такие ), а так же для сравнения с имеющимися в свободном доступе , если нет АЧХ в зависимости от внутреннего лампы, можете не беспокоится.

S.Laptev Mentor

S.Laptev

Posted
Posted
2 часа назад, Андрей63 сказал:

Попытался найти даташит на выше перечисленные трансформаторы, не нашёл, вот ISO есть.

Да всё есть в сети, только надо время потратить немалое на поиски. С нужными параметрами, как положено, только вам это ничего не даст, совсем, параметры никак не описывают качество звучания, т.е. они с ним не связаны.

В доступе есть, не сказать, чтобы совсем в свободном, но найти можно, засада одна - очень дорого.

Андрей63 Local

Андрей63

Posted
Posted
1 час назад, S.Laptev сказал:

параметры никак не описывают качество звучания,

Это понятно, да и покупать я их не собираюсь, но всё равно интересно для сравнения.

S.Laptev Mentor

S.Laptev

Posted
Posted
28 минут назад, Андрей63 сказал:

Это понятно, да и покупать я их не собираюсь, но всё равно интересно для сравнения.

Параметры в бумагах вполне обычные, зависимость ачх от внутренних сопротивлений рекомендованных ламп есть, всё как и у ИСО, а ИСО, кстати, просто тупо копировало бумаги от Хираты на одноимённые модели 1 в 1, что забавно. Посмотрите завтра.

BAA Master

BAA

Posted
Posted

Нормальные такие трансики. По нашему 100 тыр.
P.S. Всегда изумляли расходы как за лужей при 5% относительного ВВП.

lewis Local

lewis

Posted
  • Author
Posted

И то, что есть по выходным пермаллоевым NY (и NC-29N). В этой серии были еще NY-15-5S и NY-10S, но я их не видел.


  • Like (+1) 1
  • Thanks (+1) 1
lewis Local

lewis

Posted
  • Author
Posted
2 часа назад, BAA сказал:

Нормальные такие трансики. По нашему 100 тыр.

Нет, не "нормальные", а одни из лучших. И заметьте, их осталось очень мало на планете Земля и больше поступлений не ожидается :smile-11:.

А что до цен, напрасно Вы мне об этом постоянно пишите. Цены, к сожалению, а может быть и к счастью), я не регулирую. Пишите лучше в Лигу Наций или сразу в Спортлото :smile-44:.

  • Like (+1) 3
BAA Master

BAA

Posted
Posted
41 minutes ago, lewis said:

А что до цен, напрасно Вы мне об этом постоянно пишите.

Извините. Не припомню личных сообщений.

54 minutes ago, lewis said:

больше поступлений не ожидается :smile-11:.

В смысле?
Материалов нет? Люди перевелись? Или таки желающие делать?
P.S. Когда здоровье позволяло было вполне по карману.

Андрей63 Local

Андрей63

Posted
Posted

Действительно картинки похожи как две капли воды, однако каков ассортимент, большое благодарю, очень интересно и познавательно.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, BAA сказал:

Извините. Не припомню личных сообщений.

В смысле?
Материалов нет? Люди перевелись? Или таки желающие делать?
P.S. Когда здоровье позволяло было вполне по карману.

Желающие делать и желающие применять практически перевелись, ещё немного - и совсем переведутся напрочь...

  • Hmm... (-1) 1
