Да, однако:

Цитата

Основой для организации группы предприятий «Рикон» стало предприятие АО ВСКБ «Рикон».

Научно-производственные мощности АО ВСКБ «Рикон» расположены в г. Воронеже, по улице Дружинников, 5. В собственности АО ВСКБ «Рикон» находится пятиэтажный производственный корпус, общей площадью 5887,4 кв. м.

Открытое акционерное общество Воронежское специальное конструкторское бюро «Рикон» создано в 1991 году и является приемником Специального конструкторского бюро (СКБ) при Воронежском заводе радиодеталей, созданного 25 мая 1959г.

За время существования АО ВСКБ «Рикон» накопило большой опыт и научно-технический потенциал. Качественные показатели алюминиевых оксидно-электролитических конденсаторов разработанных в ВСКБ «Рикон» находились на уровне мировых аналогов.

За 40-летний период АО ВСКБ «Рикон» (СКБ) были разработаны:

ряд новых типов алюминиевых оксидно-электролитических конденсаторов в т. ч. К50-20, 29, 31, 32, 32А, 35, 37,38, 40, 46, 53, 54, 55, 56, 57, 58, 60, 61, 62, 65;

Группа компаний «Рикон» :: О компании (ricon.ru)

_____________________________________________________

Пусти меня, отдай меня, Воронеж:

Уронишь ты меня иль проворонишь,

Ты выронишь меня или вернешь,-

Воронеж - блажь, Воронеж - ворон, нож.

Осип Мандельштам, 1935

  • Like (+1) 1
Posted

По теме. В конце 80-х был на заводе в Краснодаре, там плазменные панели начали делать, пылеводонепроницаемые и тараканонепрогрызаемые. 640х640 пикселей, монохром неоновый, рыжий. В употреблении на подвижных объектах не видел, видимо в серию не пошли.
Сейчас говорят пивзавод - чистая зона от п/п производства подошла.

  • 3 weeks later...
Posted

Если не ошибаюсь, выпущена как замена 6sc7  для лендлизовской аппаратуры и нашей скопированной,в рамках проекта по В29/Ту4.

  • Like (+1) 1
Posted

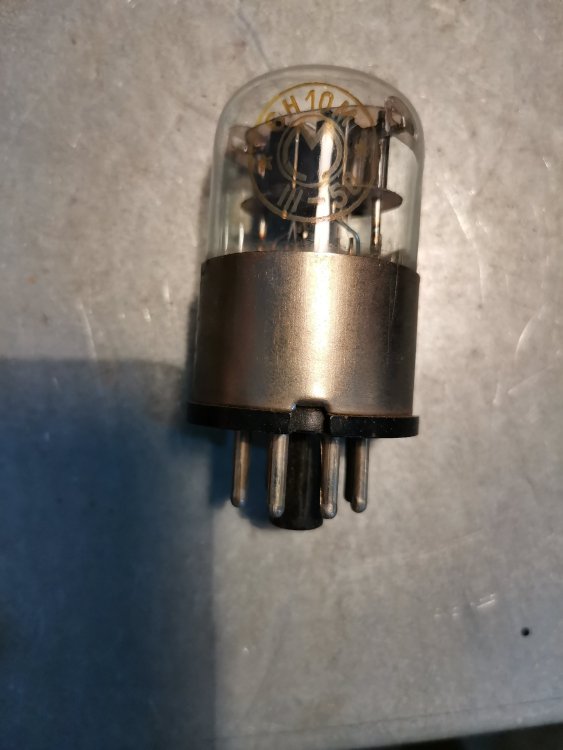

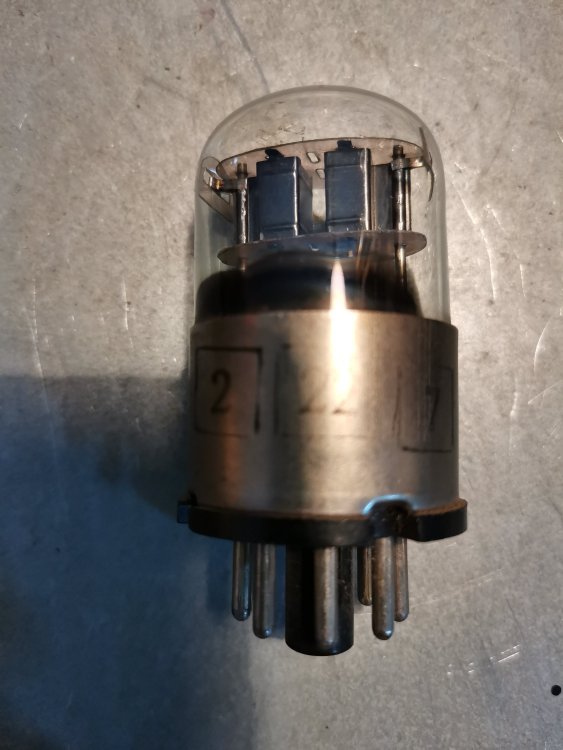

по сути эта одно и тоже 6н9м и 6н10м первых древних выпусков , отличие от соединения электродной системы , аноды идентичны

  • Like (+1) 1
Posted
23 часа назад, Илья Александрович сказал:

6Н10М даже не знал что такие существуют, а оно вон че, даже мэлз.





Были у меня 6Н10М с урезанными анодами и 6Н10С с обычными, звук у них отличался, последняя более аналитично звучала.

  • 5 weeks later...
Posted
12 часов назад, ДимДимыч сказал:

Интересно что это было

Сборка стабилизированного блока питания например , .. как вариант

Posted
2 часа назад, немой сказал:

Сборка стабилизированного блока питания например , .. как вариант

 Я купил его, не утерпел.

Любопытство разобрало!

Потом схему нарисую.

  • Like (+1) 2
Posted
В 15.08.2023 в 11:25, ДимДимыч сказал:

 Я купил его, не утерпел.

Любопытство разобрало!

Потом схему нарисую.

А не заменитель ли это вибропреобразователя ?

Posted
В 14.08.2023 в 23:59, ДимДимыч сказал:

 Интересно что это было?:smile-55:

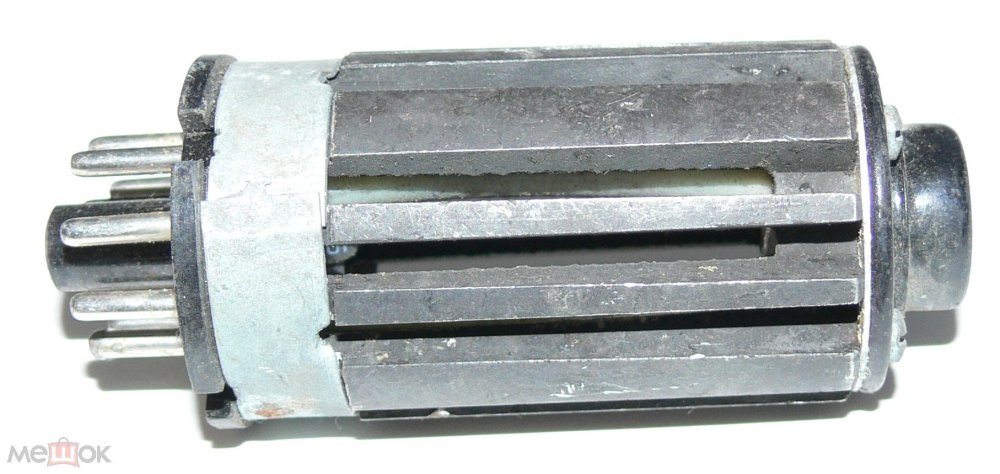

285655464.1 (1).jpg

Ломать жалко, заводское исполнение не разборное, ленточка снизу железная и на контактной сварке.

Внутри резистор МЛТ-0,5  270 Ом и стабилитрон Д810.



  • Hmm... (-1) 1
Posted
8 минут назад, ДимДимыч сказал:

А не похоже это на типа электронный бареттор?

Сергей Б писал выше про это.

Тогда схему срисовать нужно ....

Posted

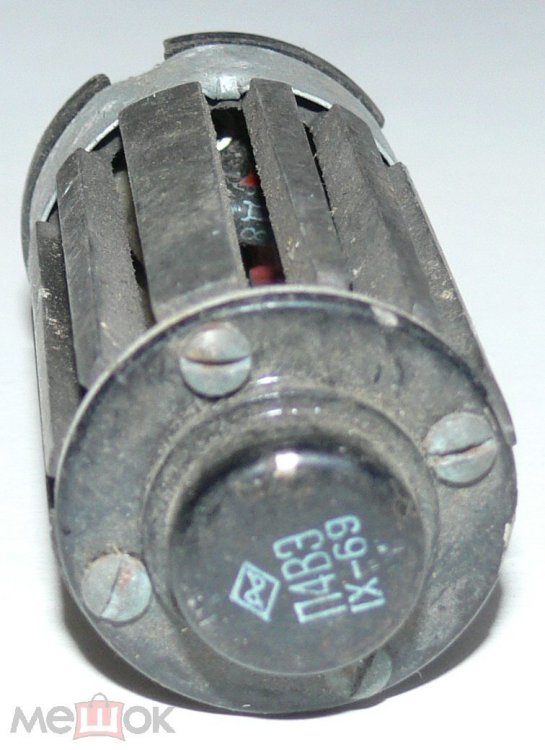

Разбирать не стал.

Увеличительная маска, фонарик, тестер...

Все детали целые.

  Что интересно вроде была маркировка, что то показалось мне типа букв МТ.....

Уверенности ноль.

Однако какой то раритет, 100% не самопал.

P1010002 (29).JPG

  • Thanks (+1) 1
Posted
34 минуты назад, ДимДимыч сказал:

Однако какой то раритет, 100% не самопал.

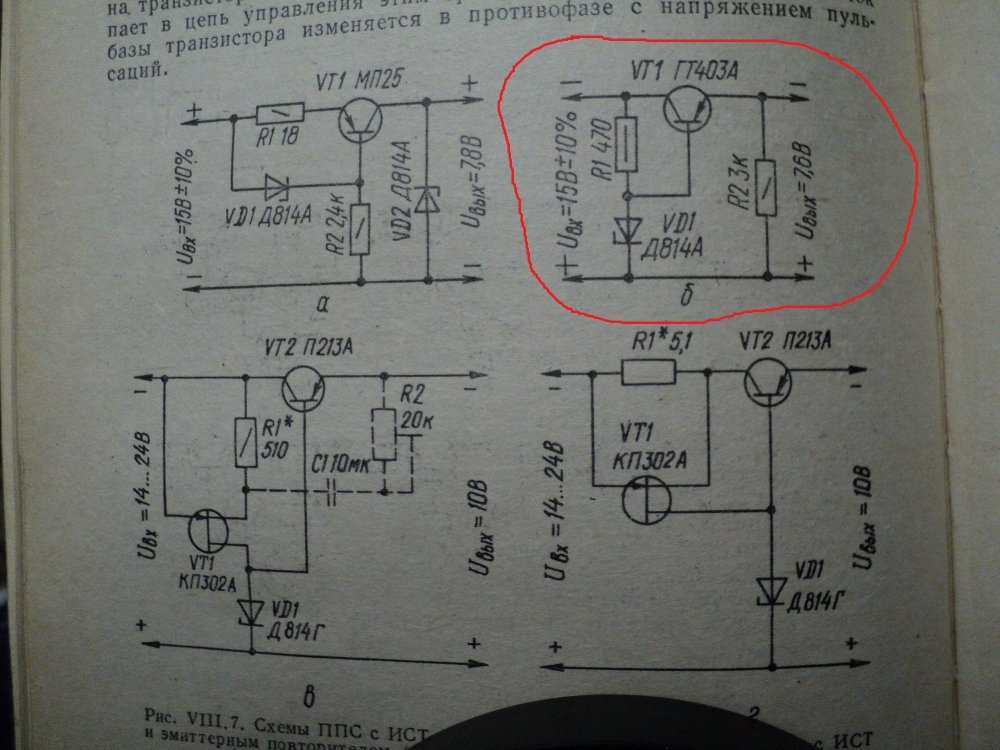

Конечно знать бы от куда .... и ещё бы общую схему ....

А так как вариант ....

DSC09933 - копия.JPG
