SE или PP на 6П3С для неофитов и не только

Stan Marsh
 Share

Recommended Posts

  • Replies 603
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Aleksey_kul
Aleksey_kul

Возможно не к месту, глядя на все это сверкающее великолепие, хочу просто показать дизайн к которому пришел вынужденно. Сейчас в наших краях заказать что-то экзотическое проблематично, поэтому, исходи

ВКН
ВКН

Вот в прошлую субботу сделал моноблоки 6Н7С + пара 6П3С (РР триодами). Извините за газеты на колпаках, право их снять только у заказчика.

CHEL_EV
CHEL_EV

Интересный у Вас дизайн. Мне нравится.  А по поводу Климентия, человек просто нашёл свой стиль.  Дай Бог каждому, его найти. Многим не нравится его металлические изделия. Я тоже раньше не по

Posted Images

ТаргеТ Community Regular

ТаргеТ

Posted
Posted
3 минуты назад, Xрюн222 сказал:

ак она же подробно описана!

Ткните пож., а то может пропустил схему ВКН (не описание).



ВКН Local

ВКН

Posted
Posted
10 минут назад, ТаргеТ сказал:

Ткните пож., а то может пропустил схему ВКН (не описание).



Нарисовать дольше, чем понять из описАния. Но, переборол лень.


  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Кстати, если интересно. Разброс по лампам одного завода, даты случайные, с 51 г по 69.Всë не так плохо, с моей точки зрения. Готовимся,пока на макете, претворять в жизнь рекомендации Михаила SM , PSE и тп. :smile-29:



  • Like (+1) 2
Sergio Proficient

Sergio

Posted
Posted
28 минут назад, ВКН сказал:

Нарисовать дольше, чем понять из описАния. Но, переборол лень.


Каков Ктр? Как к такой схеме прикрутить ОС если хочу пентод на выходе?

  • Smile 1
Dolboyacher Local

Dolboyacher

Posted
Posted
1 час назад, Михаил SM сказал:

способного без ООС при оптимальной привед. Z  (согласно заявлению даташит 300В Светлана Вишера) выдавать 0,1% до 1 вт

Как-то выкладывал симмуляцию с искажениями чисто выходного каскада на 300B, где на 4.5Вт RMS было Y2=1.2%, Y3=0.025%, для сравнения загнал туда-же 6п45с в триоде с поправкой режимов и Ra, конечно, при той же выходной мощности получилось Y2=2.3% , Y3=0.035% , получается по 2ой примерно в 2е разница. В общем, учитывая параметрическую компенсацию с драйвером, в SE, теоретически, вполне можно получить 0.1% на 1Вт. Тут ,6п45с, в сравнении с одним из лучших представителей триодов, очень неплохо выступила, не смотря, на псевдотриодность.

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
52 минуты назад, Xрюн222 сказал:

Кстати, если интересно. Разброс по лампам одного завода, даты случайные, с 51 г по 69.Всë не так плохо, с моей точки зрения. Готовимся,пока на макете, претворять в жизнь рекомендации Михаила SM , PSE и тп. :smile-29:



Р.S.E.  концепция весьма не рядового понятия , с одной стороны - есть некоторое замыливание , не критичное , микродинамики , что субъективно даёт важную триодную псевдоматовость тембров и с другой -  по ""драйвовым и динамическим "" способностям , пентодный P.S.E.  ""выносит"" подавляющее число транзисторных и даже триодных (кроме самих триодных P.S.E. и мощных S.E.) ) усилителей  , статистика из известных , когда АN SORO (P.S.E. 6L6 - 2х18вт ) обыграл  однотакт 300В Манли ( известная статья в АМ ) , AN OTTO (P.S.E. EL84 -2Х10вт ) -  ""виртуоз рок музыки "" , киллер многих транзисторных усилителей , имеющих в основе самый неприятный ""бонус "" ( привет ООС в 90 дб и более  ) -  неудовлетворительное усиление изменчивости ритма . В роке даже это заметно, а если джаз -  свингование .., то только лампы -  неважно какие даже ... .

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
29 минут назад, Sergio сказал:

Как к такой схеме прикрутить ОС если хочу пентод на выходе?

Кстати, вопрос интересный!!! :smile-31:

ВКН Local

ВКН

Posted
Posted
52 минуты назад, Sergio сказал:

Каков Ктр? Как к такой схеме прикрутить ОС если хочу пентод на выходе?

Ктр входного трансика 1:(0,6+0,6).

Я предоставил схему СВОЕГО усилителя под определенные цели и конкретное ТЗ заказчика.

Снимаю с себя всякую ответственность, если МОЯ схема не позволит реализовать на ее основе ВАШУ.

ТаргеТ Community Regular

ТаргеТ

Posted
Posted
2 часа назад, ВКН сказал:

Но, переборол лень.

Спасибо, фазик на тр-ре.... значит. А какие габариты железа ф-ра и Ш или О?

Sergio Proficient

Sergio

Posted
Posted
3 минуты назад, ТаргеТ сказал:

Спасибо, фазик на тр-ре.... значит. А какие габариты железа ф-ра и Ш или О?

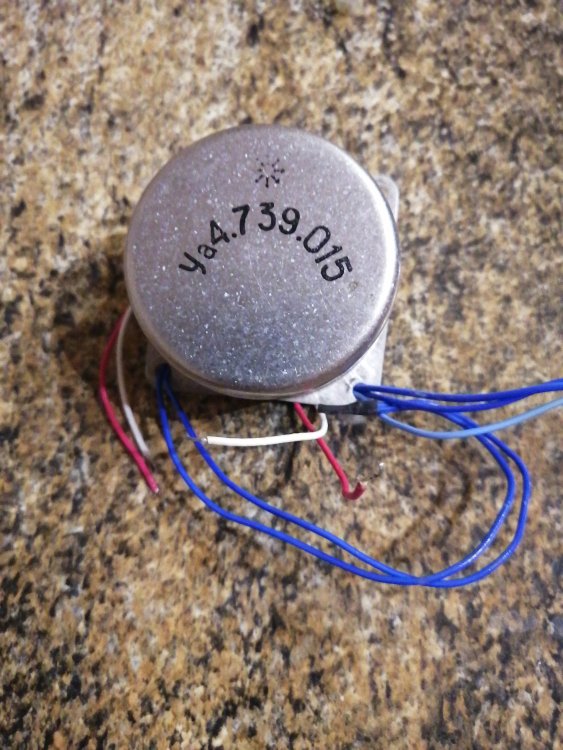

Как я понял, там такой трансик. IMG_2024_04_21_22_44_16_8005670052436458255335.thumb.jpg.2e1ab436a551726d87ca02fa9fa689e3.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

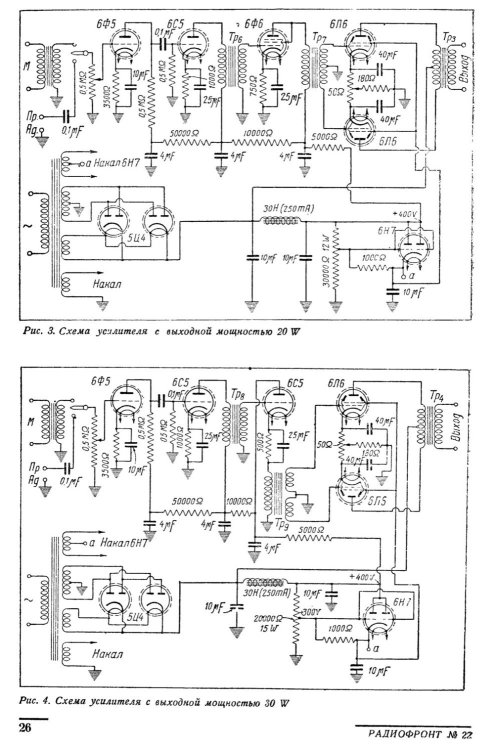

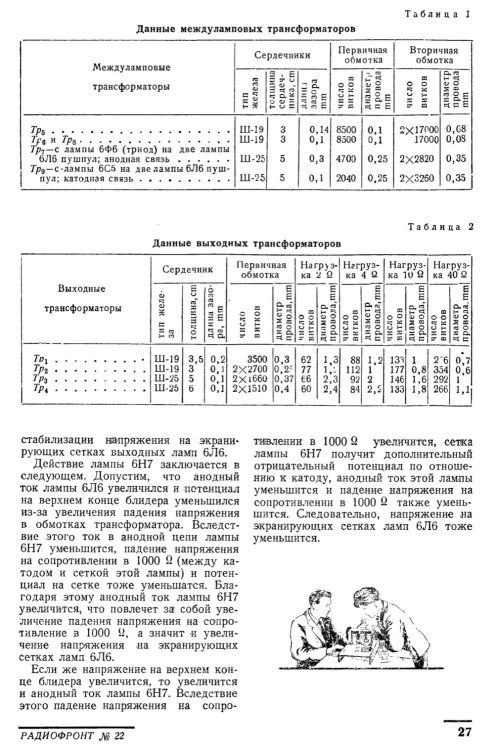

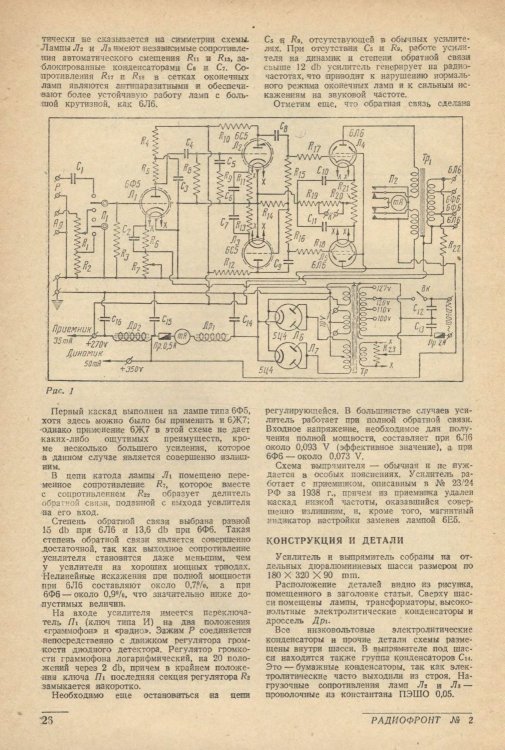

1 час назад, Sergio сказал:

С фильтрацией питания выходного каскада вообще не заморачивались.





Для пентода и не требуется заморачиваться, в отличие от триодов и УЛ. :smajlik-prava:При этом для предварительных каскадов дроссели приличной индуктивности, от души. А уж питание экр.сеток вых.каскада через "стабилизаторную" 6н7 - вообще шедевр! Будет опробовано непременно!:smile-28:

  • Like (+1) 2
Sergio Proficient

Sergio

Posted
Posted
1 час назад, Xрюн222 сказал:

Для пентода и не требуется заморачиваться, в отличие от триодов и УЛ. :smajlik-prava:При этом для предварительных каскадов дроссели приличной индуктивности, от души. А уж питание экр.сеток вых.каскада через "стабилизаторную" 6н7 - вообще шедевр! Будет опробовано непременно!:smile-28:

С заменой на 6н5с,чтобы одна на два канала.
