EF55 при 150В на 2-й сетке  ?

1)Va=250V,  Vg2=150V,  Vc=-2V,  Ia=30mA.

2) Va=300V,  Vg2=150V,  Vc=-3V, Ia=20mA ( по вахам искажения меньше).

Похожа на нашу 6П9 (применение в видеоусилителях)

Думаю для звука всё же предпочтительнее EF50

ef55.pdf

Посмотрел даташиты на 211 и 300B

  Что в сравнении по миллеру ?

Не помню как из 3-х значений ёмкости посчитать миллера. :(

  • Like (+1) 1
  • Replies 376
  • Created
  • Last Reply

Top Posters In This Topic

Posted

ИМХО. Всё-таки 211 нужен драйвер выдерживающий заход в токи сетки. Поэтому либо Лофтин, либо МКТ. Но, боюсь, с пентодом и то и другое весьма проблематично. Я бы в этом случае остановился на МКТ с понижением.

Posted

Роман, мне идея не очень нравится. Пентод не  любит вариабельность нагрузки, а при токах сетки входное сопротивление лампы из очень большого начинает быстро падать. Наверное можно найти подходящий, но как оно будет ещё и в звуке?:smile-42: Напрашивается повторитель после пентода...:smile-29:

  • Like (+1) 1
Posted
9 минут назад, Rezvoy сказал:

Напрашивается повторитель после пентода.

  Здесь не актуально.

В 20.07.2022 в 17:44, Кружка сказал:

Предложил бы по аналогии со своим проектом:

AF7, кондер, повторитель на LD2 с непосредственной связью к RV258.

Posted
2 часа назад, юрий робертович сказал:

Димыч, знаю что ты заныкал RV258, плюнь смачным плевком на 211, а пошла ...

Юрий! Если бы так....

Было вроде штук 5....6.

Потом продал за рубеж.

Пару штук разбила почта.

    Эх!   Если бы заныкал....было бы супер!

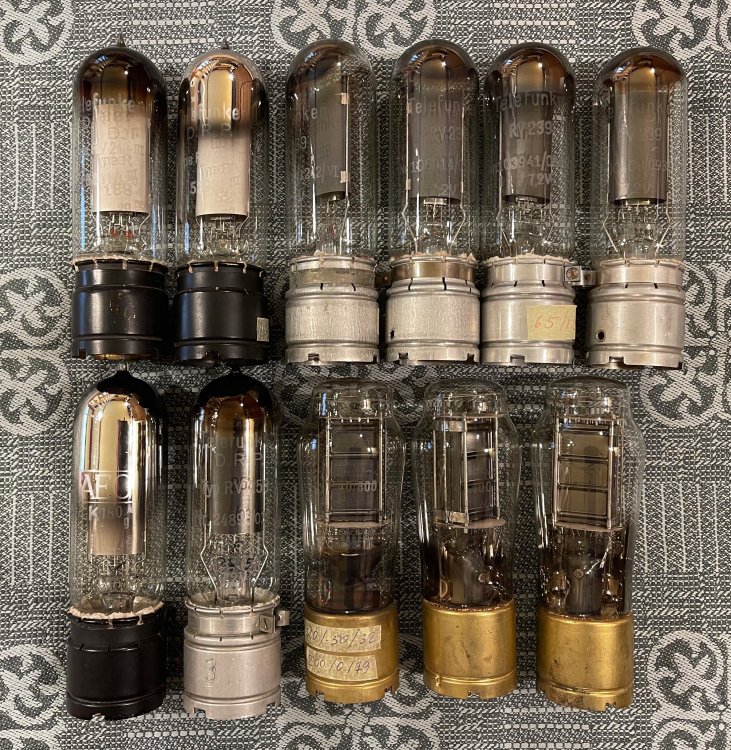

Posted

RV239 другого поля ягода. Тут уж без двухкаскадного драйвера точно ни куда. Совсем другой усилитель получится.

Tungsram P40/800 и P41/800 подобные симпатяшки.


  • Like (+1) 1
Posted
1 час назад, Rezvoy сказал:

Надо пентод с допустимым 400-450В искать и с крутизной двадцать и выше.:smile-29:

Это не сложно. Навскидку - E130L, EL3010. Только зачем им далее триод той же мощности :smile-40:

Были мысли на счёт попробовать RS289 качнуть каким триодиком прямо во вторую сетку, но руки пока не дошли.

Posted

Да. пентод+211.

   Ещё рассматриваю вариант Романа: AF7 +LD2+211

Возможно он по звуку лучше.

   Нарисовать такую схему  не смогу.

    Вообще лучший вариант для меня это 10Ж12С+RV258(218).

Posted

С большими лампами, кмк, надо бы иметь отдельно усилитель напряжения и отдельно предоконечный каскад, позволяющий и "прокачать" ёмкость, и залезть в сеточные токи. А совмещение - это компромисс неизвестно для чего.

  • Thanks (+1) 1
  • 2 weeks later...
Posted

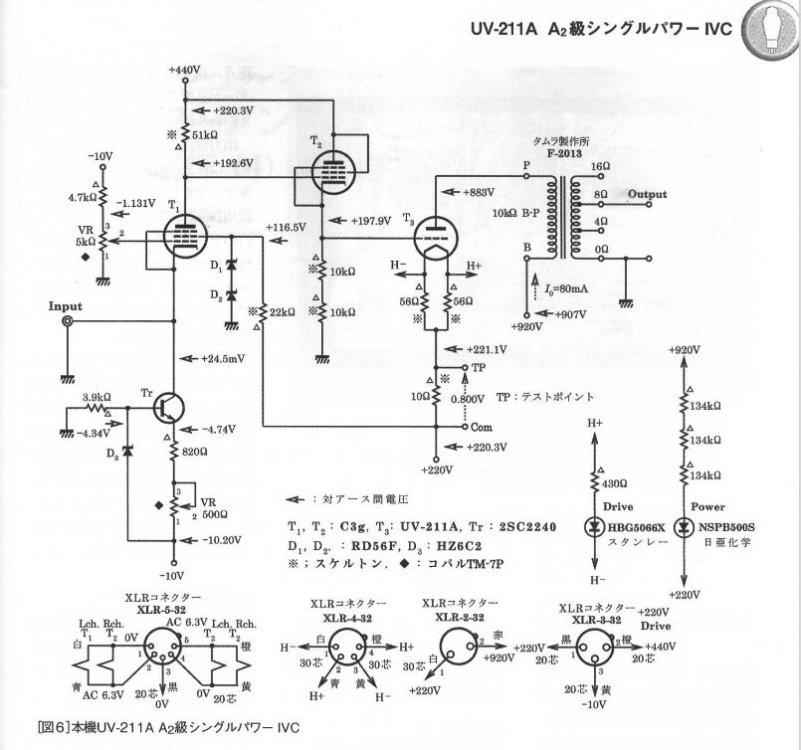

UV-211A Class A2 Single Power IVC

SE усилитель по схеме ниже, на прямонакальной  UV-211A, выдает мощность 20 Вт в  A2 с токами сетки. Предусилитель выполнен по схеме постоянного тока который использует преимущество как электронных ламп (пентод C3g) так и полупроводников, который передает огромное количество музыкальной информации по сравнению с обычным предусилителем  передачи напряжения с разделительными конденсаторами.  Вход усилителя с заземленный сеткой, схема встречается редко для аудиоусилителя.  Драйвер-катодный повторитель для работы UV-211A выходной лампы в А2 с токами сетки.

"Многие классические ламповые схемы перестали развиваться еще  40-50 лет назад. Классические схемы 50 летней давности  в то время были хороши, но они стали  старомодными, если рассматривать их с точки зрения нынешнего века, когда технология схем с гальваническими связями (без переходных конденсаторов)  продвинулась вперед. Сверхточное воспроизведение обертонов и скоростной динамикой звука — это, несомненно преимущество усилителя постоянного тока. Например, в классическом  сигнальном тракте, по которому проходит важная музыкальная информация, используется множество разделительных конденсаторов которые влияют на качество звука, а катодный обходной конденсатор являющийся источником питания и электролиты в БП  по характеристикам сильно влияют на качество звука.........."

Во вложении в PDF-е ниже  (пентод C3g) и  статья о (UV-211A Class A2 Single Power IVC) , кому интересно, можете перевести.




C3g pentod.pdf UV-211A Class A2 Single Power IVC_KanedaA.pdf

  • Like (+1) 1
