юрий робертович Posted July 21, 2022 Share Posted July 21, 2022 Дима, я пентодами натрахался столько, мама не горюй! Лет пять слушаю с Бруски, наконец нашел, для меня есть всё, и динамика, и линейность бешенная, для прямонакала лучше и не надо. И чувств. с 6с4с и 45 0,6-0,7 вольта БЕЗ катодных конденсаторов в драйвере. Блин, смотреть на эти пипки не могу - это трындец, и все предлагают... Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 https://www.dos4ever.com/EF50/EF50.html Quote Link to comment Share on other sites More sharing options...
Rezvoy Posted July 21, 2022 Share Posted July 21, 2022 Ra=16kOm, 1200V, 60mA примерно 10 Вт и выходное порядка 2 Ом. И вряд ли можно что-то лучше для А1 придумать. 1 1 Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 9 минут назад, Rezvoy сказал: Ra=16kOm, 1200V, 60mA примерно 10 Вт и выходное порядка 2 Ом. И вряд ли можно что-то лучше для А1 придумать. Александр! EF50 прокатит? Quote Link to comment Share on other sites More sharing options...
Кружка Posted July 21, 2022 Share Posted July 21, 2022 1 час назад, ДимДимыч сказал: Наконец то тема встала в мне нужное русло. Со спокойной совестью умываю руки. 1 Quote Link to comment Share on other sites More sharing options...
Rezvoy Posted July 21, 2022 Share Posted July 21, 2022 Даташита не видел на неё. В смысле ВАХ не нашёл. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted July 21, 2022 Share Posted July 21, 2022 EF50.pdf Quote Link to comment Share on other sites More sharing options...
Rezvoy Posted July 21, 2022 Share Posted July 21, 2022 Получается очень линейный участок при напряжении на аноде 200В ток 10мА ( -2В на сетке), в анод 30кОм. Питание значит 500В. Вторая сетка 250В. Амплитуда тока при амплитуде раскачки 65В будет 2мА. Вопрос - хватит ли этого прокачать ёмкость 211 ? Хотя, на мой слух, если на 10 кГц -1дБ и завал плавный - вполне себе сбалансированный будет звук. Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 11 минут назад, Rezvoy сказал: Хотя, на мой слух, если на 10 кГц -1дБ и завал плавный - вполне себе сбалансированный будет звук. Я на это и расcчитываю. Quote Link to comment Share on other sites More sharing options...
maximka Posted July 21, 2022 Share Posted July 21, 2022 4 часа назад, ДимДимыч сказал: Серёга, 211 конечно триод. Я про вахи. И всё же я вспомнил про мне нужный пентод...это EF50 ! и аналогов целая куча... У меня их много было, куда что подевалось? Ну благо они совсем не дорогие. Где то у меня и полные расчёты с ней есть. Лет 7 назад мне делал их Вольдемар. Если найду, то выложу здесь. Пусть крутые теоретики посмотрят и одобрят мой выбор. Вроде как и Максимка что то мудрил с ef50....? Было дело, хороша, надо вспомнить куда засунул, пару десятков . Питание ей только надо более 400 вольт, тогда хорошо Если что, панельки есть, о Романа брал, не китай. А так душа легла к Е446 1 Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 E446 для 2А3. Предок AF7. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted July 21, 2022 Share Posted July 21, 2022 Дима, совсем тебя НЕ понимаю! Акустика - КЛАСС, тоже хотел 8гд-1 ррз, не срослось по известной тебе причине. Там даже 1 Вт как 10-15 Вт всякой... А я все также, с 1999г с Симфонией на 6гд-2 ррз, на СЕ 6с4с с 3,5 Вт даже улицу можно озвучить, она короткая, всего 100 метров. А тут, и ГК-71 монтстр... Завязывай с ентими пентодами и ПОДУМАЙ. Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 Да, мне 1Вт с 8гд-1ррз за глаза! Юрий, тему я назвал "моя мечта". И до пенсии ещё далеко.... Пока ничего не собираюсь делать. в итоге возможно и не соберусь. А ты уже прям за меня испугался! Думаешь что у меня "крыша поехала". Quote Link to comment Share on other sites More sharing options...
Анатолий Константинович Posted July 21, 2022 Share Posted July 21, 2022 А 6П9 в стекле никто не пробовал? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted July 21, 2022 Share Posted July 21, 2022 28 минут назад, Анатолий Константинович сказал: А 6П9 в стекле никто не пробовал? Смотря куда. Пробовали. Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted July 21, 2022 Author Share Posted July 21, 2022 На пенсии нельзя отдыхать. Тем более умственно. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted July 21, 2022 Share Posted July 21, 2022 Музыка, она всегда со мной Дима, надо иногда отвлекаться, 250 грамм хорошей водки даже врачи советуют, и музыку послушать, чем и решил занятся Узнал своих Цеппелинов... IV Led Zeppeiin На форуме запрещено ругаться матом, пусть даже и используя эвфемизмы. Вы это делаете довольно часто. Предупреждаю: в следующий раз вы будете временно лишены слова. Quote Link to comment Share on other sites More sharing options...

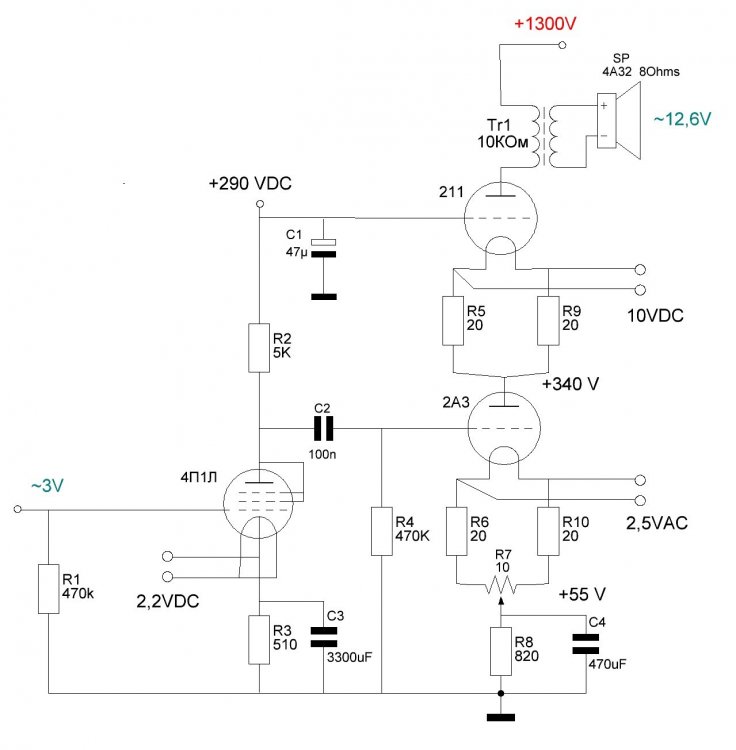

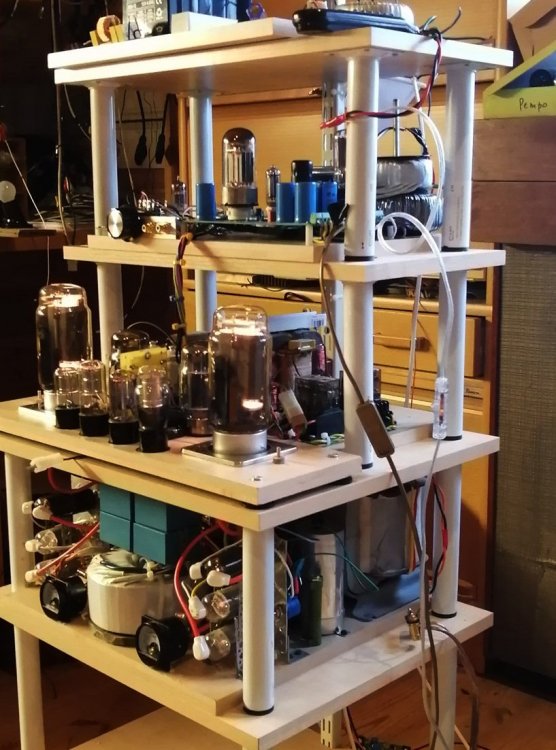

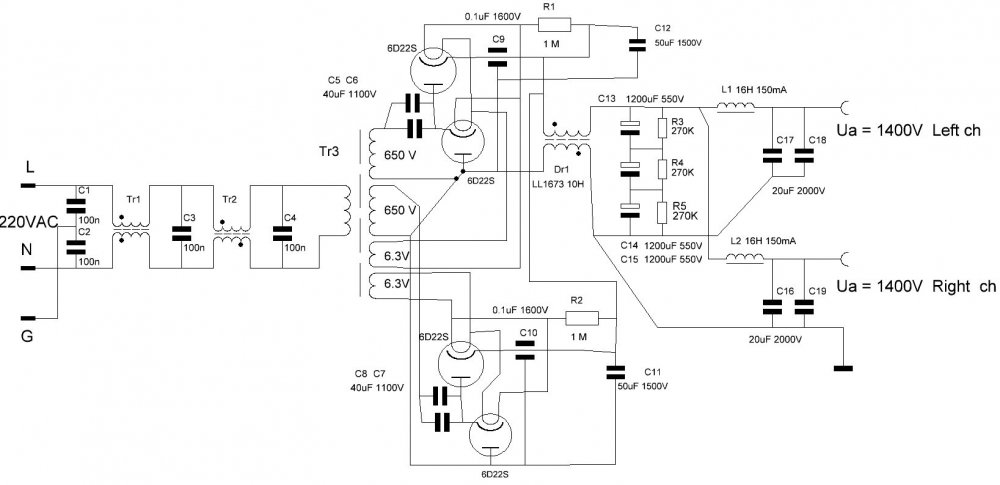

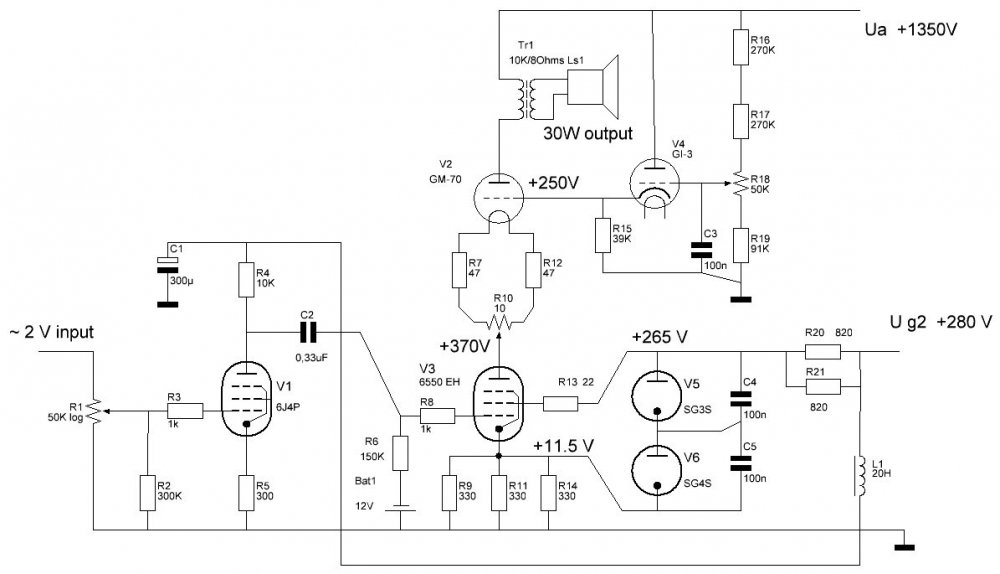

May Posted July 21, 2022 Share Posted July 21, 2022 Однотактный каскодный усилитель на лампах 4П1Л - 2А3 - 211 (Сергей Климанский): https://умзч.рф/?p=229 Однотактный каскодный усилитель на лампах 6Ж4 – 6550 – ГМ-70 (Сергей Климанский): https://klimanski.com/2021/01/04/этажерка-однотактного-каскодного-ус/comment-page-1/ В PDF-е добавлю книгу А. П. Ложников и Е. К. Сонин "Каскодные усилители". 1399887752_CascodeLojnikov.pdf 1 Quote Link to comment Share on other sites More sharing options...

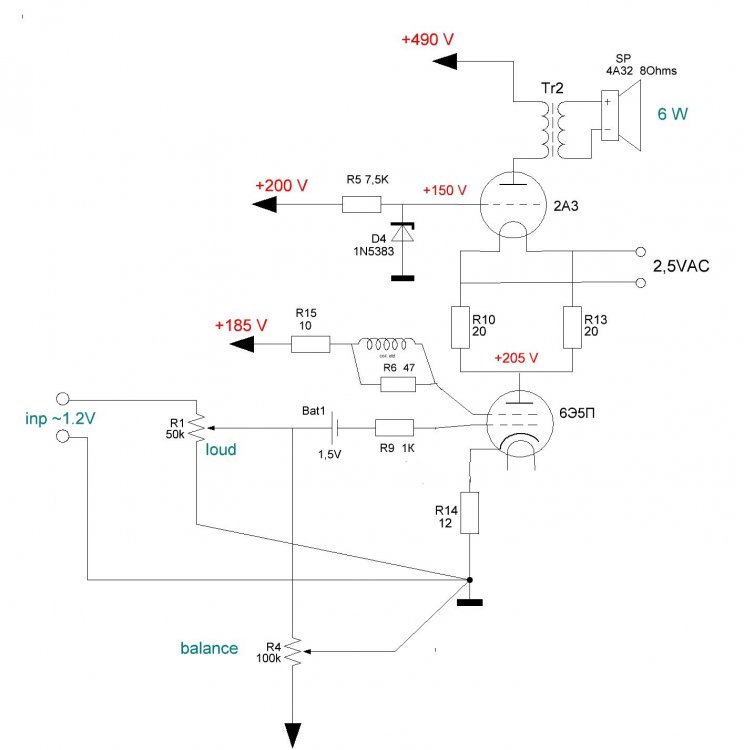

May Posted July 22, 2022 Share Posted July 22, 2022 Для разнообразия и размышлений: Вот еще одна схема УНЧ от Сергея Климанского, которая собрана по топологии каскода (8 Вт однотактный каскодный усилитель 6Э5П – 2A3), схема на рисунке внизу: https://klimanski.com/tag/ламповый-усилитель/page/2/ Я пробовал другую - свою схемотехнику где нет разделительных конденсаторов (конечно умалчиваю о конденсаторах в БП): (драйвер каскод и выходной каскад - каскод), 2-а каскода в канале, большой КПД УНЧ и хорошо звучит. Подобные схемы на прямонакалах как правило мало фонят и хорошо звучат- например если драйверный каскад-каскод (нелинейный), компенсирует нелинейность выходного каскада - каскод (который тоже каскод), так можно существенно уменьшить гармонические искажения УНЧ. Есть недостаток каскодного УНЧ - большое выходное сопротивление, что подходит не для каждой АС. 1 Quote Link to comment Share on other sites More sharing options...
Кружка Posted July 22, 2022 Share Posted July 22, 2022 37 минут назад, May сказал: недостаток каскодного УНЧ - большое выходное сопротивление. ! + ТВЗ соответсвующий пентодному. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted July 22, 2022 Share Posted July 22, 2022 Кроме как Климанского назвть фантазером, я и не могу. 1 Quote Link to comment Share on other sites More sharing options...
ВКН Posted July 22, 2022 Share Posted July 22, 2022 ОФФ. Да чтож такое! Один мнит себя другом Комиссарова, хотя тот про него и слушать не хочет. Другой Климанского фантазером видит.... Лично знаю Сергея, приятно общались, много общего. Творчество таких людей должно являться катализатором для мыслительных процессов! Это не ваши пионерские поделки по шаблону! 1 1 Quote Link to comment Share on other sites More sharing options...
ВКН Posted July 22, 2022 Share Posted July 22, 2022 Ух ты! Тишина! Так какого... вы лезете в серьезные темы с вашими куриными советами. Я сознательно привел схему Рурка. Я не спроста рекомендовал лампу с большой крутизной и усилением (в пентоде по ТЗ). Я не по собственной прихоти намекал на требуемый уровень входного сигнала. Благо, умные соратники выделили фактор, что драйвер для такого ВК должен рассматриваться как УМ. Не обижайтесь, если я не отвечу в личке половине активных здесь ранее форумчан. Вы - "просто так". Возможно, я много на себя беру. Но я к этому привык. Дмитрию нужно помочь. Я - помогу. Необходимость вашей помощи - оцените сами. Может и не стоит... 1 Quote Link to comment Share on other sites More sharing options...
sova Posted July 22, 2022 Share Posted July 22, 2022 Каскод выходной интересно, но чем оно лучше пентода выходного ? В посте автора-Sergei Klimanski, написано что все ок, но динамика слабовата. Слушал пентодник, с динамикой отлично. 1 Quote Link to comment Share on other sites More sharing options...
BAA Posted July 23, 2022 Share Posted July 23, 2022 Пентоды без ООС Вот и доехали до усилителя с токовым выходом. Хотя изначально был напряжения. P.S. Выходное каскада получается более 10 кОм, без учета приведенного импеданса 4А32. Quote Link to comment Share on other sites More sharing options...
