О ШП головках громкоговорителей и не только.

Xрюн222
 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted
21 минуту назад, ТимВал сказал:

"китайские" частоты.

Автор ролика из Сайгона, это Вьетнам .

Так же он участвует на форумах по радиоэлектронике и хорошо пишет на русском языке.

https://forum.cxem.net/index.php?/profile/321883-hùng-lê/

При желании у него можно уточнить (вероятно..) все данные по AD5100 .

  • Like (+1) 2
  • Replies 759
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Aleksey_kul
Aleksey_kul

На форум наткнулся недавно, получил массу удовольствия - тут и ностальгия по старому Аудиопорталу и знакомые имена и, как оказалось, все те же баталии. Как всегда большинство сломанных копий в отношен

Istvan
Istvan

Вот такой стадии сейчас.

Normann
Normann

Можете меня поздравить - возвращаюсь с альнико на FC! Перевожу свои овальные Сонидо на подмагничивание. Катушки будут высоковольтные, до 240В, поэтому питаться будут по простейшей бестрансформато

Posted Images

ТимВал Local

ТимВал

Posted
Posted

Ну AD-5200M я тоже нашёл. Если 5100 это что то похожее то радоваться особо нечему.


По низу ладно согласен на 50 Гц.  (Fr "стандартно" 45 гц.) но верх только 8000 Гц.  Не как не 17000. Это если по "чесноку" по -3 дб. как полагается. И "полка" от 2кГц до 6кГц. в +10 дб.!! :smile-57: В 10 Карл !!!

Это не ШП это мусор. ИМХО

Кстати измерения судя по всему в ящике. По немецки не шпрехаю но что то про box A6 намекают.  Так что по НЧ тоже под вопросом, чем их там "вытянули"....

  • Hmm... (-1) 1
BAA Master

BAA

Posted
Posted
1 hour ago, ТимВал said:

Ну AD-5200M я тоже нашёл.

искалось "full range" "philips" 12" 30 cm.
5100 gugl находит 2 или 3 ссылки.
Может автор видео ошибся?

Ollleg Mentor

Ollleg

Posted
Posted
13 минут назад, BAA сказал:

Может автор видео ошибся?

Возможно, больше на динамики AD5100 ни одной ссылки в инете нет, кроме, как на эту нашу тему форума....

Urakoff Local

Urakoff

Posted
Posted

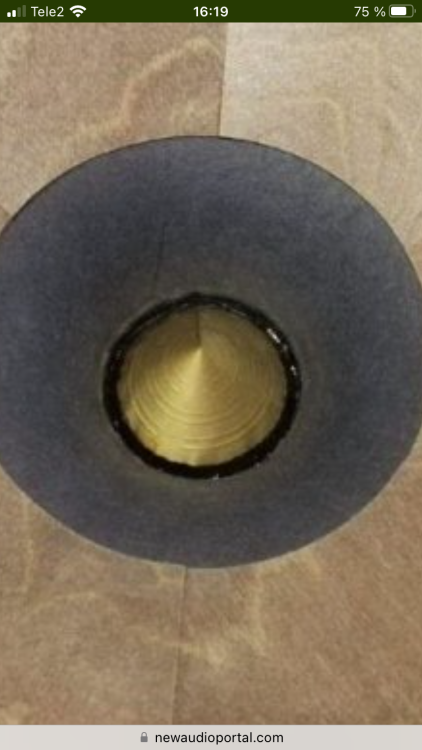

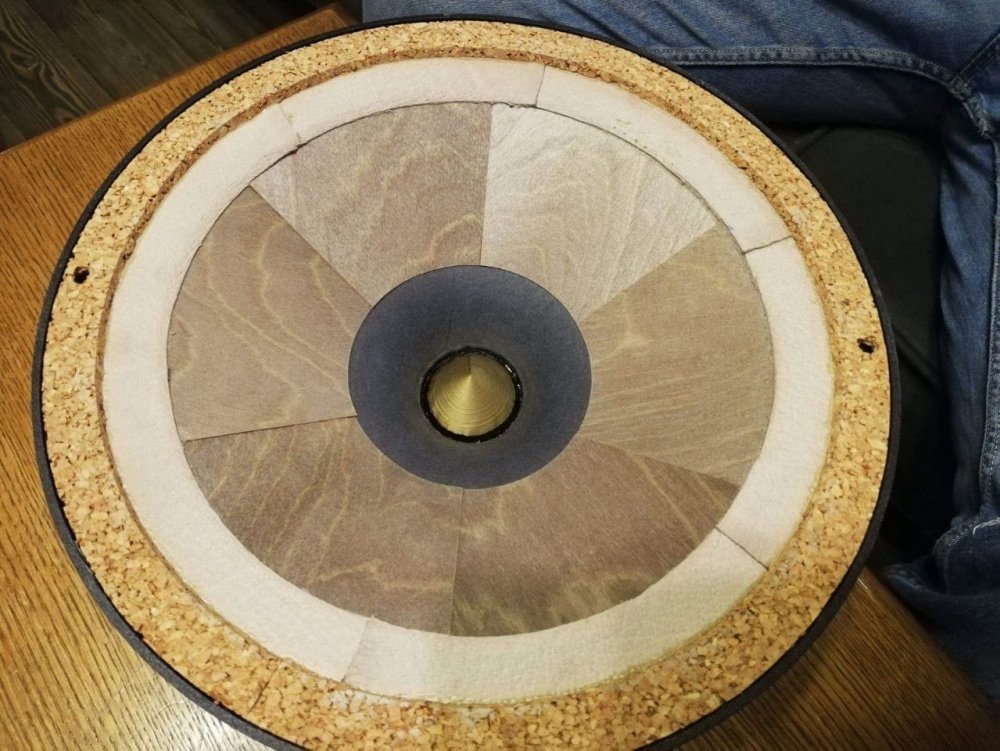

У Филипсов подъем на ВЧ Обусловлен Виззер  конусом .

Его можно заменить на конус из бронзовой фольги ВЧ будут ровнее,чище и отсутствует направленность.


  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
1 минуту назад, Urakoff сказал:

У Филипсов подъем на ВЧ Обусловлен Виззер  конусом .

И, предполагаю, что совершенно целенаправленно он сделан.

Urakoff Local

Urakoff

Posted
Posted
5 минут назад, Xрюн222 сказал:

И, предполагаю, что совершенно целенаправленно он сделан.

Звучит эффектнее чем с ровной

АЧХ?

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
5 минут назад, Urakoff сказал:

Звучит эффектнее чем с ровной

АЧХ?

Просто рассчитано, что динамик закрыт тканью, как тогда было принято.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Тряпочно-картонный "кухонный" радиоприёмник Сименс, с "жестяным" динамиком 20 см, 1939 г, АЧХ с  НЧ входа. Все неисправные конденсаторы заменены на исправные.


  • Like (+1) 3
Ollleg Mentor

Ollleg

Posted
Posted
27 минут назад, Urakoff сказал:

К примеру Lowther… весь Кривой!

И это многим и нравится!??


Человеческий мозг слишком сложное устройство, попробуй до конца разобраться, что ему нравится. Сегодня одно, завтра иное, послезавтра вообще не знаешь, чего от него ожидать.....

  • Smile 1
Комелев Константин Proficient

Комелев Константин

Posted
Posted
1 час назад, Xрюн222 сказал:

Тряпочно-картонный "кухонный" радиоприёмник Сименс, с "жестяным" динамиком 20 см, 1939 г, АЧХ с  НЧ входа. Все неисправные конденсаторы заменены на исправные.


А чего бы ему не звучать, коль середина его диапазона приходится туда, куда надо.

  • Hmm... (-1) 1
sova Local

sova

Posted
Posted
4 часа назад, ТимВал сказал:

По низу ладно согласен на 50 Гц.  (Fr "стандартно" 45 гц.) но верх только 8000 Гц.  Не как не 17000. Это если по "чесноку" по -3 дб. как полагается. И "полка" от 2кГц до 6кГц. в +10 дб.!! :smile-57: В 10 Карл !!!

Это не ШП это мусор. ИМХО

.

Не  прослушивая,  о динамике судить никак нельзя.

Узкие провалы ачх как пишут,  человек не слышит, плавные провалы исправляются акустич оформлением и иными методами.



  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
3 часа назад, Urakoff сказал:

К примеру Lowther… весь Кривой!

И это многим и нравится!??


ШП обычно слушают не "в лоб", а под небольшим углом (плюс некоторые "мелочи" установки, плюс усилитель с ненулевым выходным сопротивлением), в этом случае АЧХ на слух воспринимается "попрямее".

  • Like (+1) 2
ТимВал Local

ТимВал

Posted
Posted

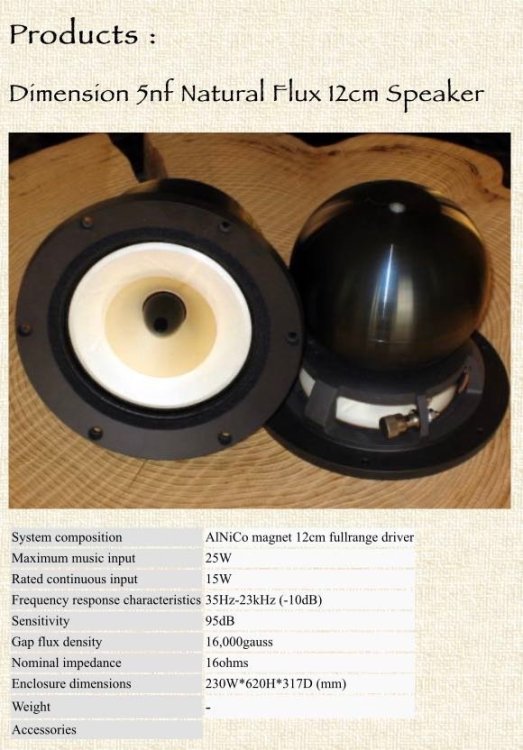

20 часов назад, Urakoff сказал:




Тут есть пара хитростей.

Во первых частотный диапазон указан по -10дб. Эдак можно любой сч. динамик "растащить" до ШП.

А во вторых на графике по вертикали, одна клетка составляет 20 Дб.!! Если взять нормальные 5 Дб. на клетку то как бы ровный график превратиться в кавказские горы. :smile-59:

А так динамик интересный, жаль нет данных по КНИ. При большой неровности АЧХ  они обычно большие, порядка 1...2% .

На высококачественные ШП обычно указывают Кг.  Хотя бы так:






  • Like (+1) 1
