АЧХ однотактного усилителя . Генераторы, конденсаторы переходные .

Ollleg

By Ollleg
in Valve

 Share

Recommended Posts

RedStar Proficient

RedStar

Posted
Posted

Как то сравнивал МКР, к40у и к71п-3. Последние оказались прям на "высоте"!
Вот к40у не впечатлили.
Все МКР теперь идут прямиком в фильтры по питанию.

  • Replies 220
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

AlexKorotov
AlexKorotov

Тот, что у меня совсем другой. Постараюсь выложить фото начинки. Схему не ищите.

Alex Torres
Alex Torres

Куда надо смотреть, чтобы это было видно?   P.S. Конструкция у этих конденсаторов симметричная, это не рулон, как уже говорилось.  Плюс там есть и еще кое-что интересное.

Alex Torres
Alex Torres

Небольшая несимметрия всегда есть, вопрос "насколько  она небольшая". Я только что провел тот же эксперимент что и Вы, с тем конденсатором что у меня на фотке выше, МКР10 0.22мкФ. В одном по

Posted Images

Alex Torres Contributor

Alex Torres

Posted
Posted
3 минуты назад, юрий робертович сказал:

МКР нарисована чертой внешняя обладка,

У этого желтенького, на фотке выше?

Alex Torres Contributor

Alex Torres

Posted
Posted

Вы имеете ввиду вертикальную черную полоску на Вима МКР/FKP? На не Вима, например на ВС, никаких плосок нет. Да и на Виме я сильно сомневаюсь насчет обозначения наружной обкладки -этот термин вообще мало применим к коденсаторам такой конструкции, это  больше к рулонно-намотанным типа ICEL и т.п., и даже там его не очень часто маркируют.






Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, Alex Torres сказал:

Да и на Виме я сильно сомневаюсь насчет обозначения наружной обкладки -этот термин вообще мало применим к коденсаторам такой конструкции

Ну да, там нет ни начала, ни конца.

Сергей А Local

Сергей А

Posted
Posted
В 13.06.2022 в 10:13, S.Laptev сказал:

Вы в постах выше вообще сомневались в влиянии конденсаторов на звук, может и в этом моменте сильно сами заблуждаетесь? Деталь  новая, считается, что она "прогревается" в течении нескольких десятков часов, иногда сотен и далее "звучание" её не меняется.



Сомневаюсь, что через десятки и сотни часов прогрева Вы сможете вообще вспомнить , как было до этого. Тем более вслепую.

Alex Torres Contributor

Alex Torres

Posted
Posted

Я где-то видел в продаже специальный девайс, для прогрева проводов.  Интересно - а конденсаторы им можно прогревать?



Xрюн222 Mentor

Xрюн222

Posted
Posted

Помнится, для некоторых конденсаторов предлагался  прогрев просто включением в розетку на полсуток-сутки...

BAA Master

BAA

Posted
Posted

"Спутал с Вима МКР, там наружная обозначена. Но бывала и неправильн..."
При толщине диэлектрика в единицы микрон внешняя обкладка отличается от внутренней..?
Типа электростатически экранирует..?
Может таки сказочные сказки в сказочный раздел, Сказки народов Удифилии. Резисторяне капаситоряне проводяне припояне
P.S. Заземление металлического корпуса в общем-то понятно, надо как-нибудь измерить.
К72-П6 0.47х500 менее 10 пФ с любого вывода на корпус. И это вообще-то большой по размеру кондер.

BAA Master

BAA

Posted
Posted
5 minutes ago, S.Laptev said:

Да, взять все темы, и к Шефу в :smile-03:Аудифилийку

Не ожидал.
Но все бывает первый раз.
И к какой народности ближе?
Как говорят недружественные "If it measures right and sounds bad, then it isn't being measured right...."
если все по измерениям хорошо а звучит плохо то оно не измерено хорошо.

BAA Master

BAA

Posted
Posted

"не измеряется правильно". В пассиве и продолженном времени. Что вы сказали было бы wasn't being
что по русски просто бред.

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
8 часов назад, S.Laptev сказал:

А зачем вам, Юрий, полоска какая-то, понять не могу?

Вот тоже не могу понять, какая связь между АЧХа, разделительными конденсаторами и генераторами, особенно иХними потрохами и внешним видом?

От первого комментария первоначальная тема ушла в сторону, потом вбок и немного вверх.

Все эти повороты объединяют

8 часов назад, S.Laptev сказал:

АЧХа, разделительными конденсаторами и генераторами

Такая связь годится?:meeting:

Сергей А Local

Сергей А

Posted
Posted

S.Laptev , я сомневаюсь ( значит зайдите позже, через неделю И так далее. )

Вы еще не использовали нагружение массой например , и подвес. Были гиганты.

Alex Torres Contributor

Alex Torres

Posted
Posted
19 минут назад, юрий робертович сказал:

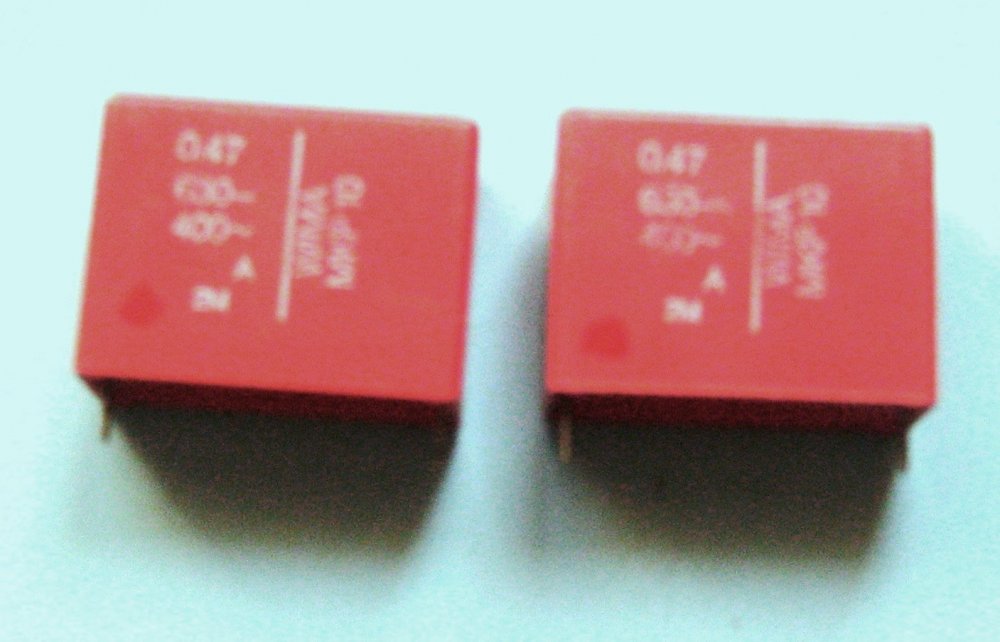

WIMA MKP10, чётко видно куда цеплять анод, это слева на фото

Куда надо смотреть, чтобы это было видно?



P.S. Конструкция у этих конденсаторов симметричная, это не рулон, как уже говорилось.  Плюс там есть и еще кое-что интересное.




  • Like (+1) 1
Alex Torres Contributor

Alex Torres

Posted
Posted
37 минут назад, Сергей А сказал:

вдруг там зеленые КМ.

КМ вряд ли, но - я не могу конечно утверждать на 100% (ибо 100%-ю гарантию дает только страховой полис :)), но то что я вижу на фотке выше - оно очень похоже на "Виму с Аликспресса" (или с "ЧипаДипа, что в общем, одно  тоже).





Alex Torres Contributor

Alex Torres

Posted
Posted
1 час назад, юрий робертович сказал:

Я просто показал, что и WIMA MKP10 тоже не симметричная.

Небольшая несимметрия всегда есть, вопрос "насколько  она небольшая".

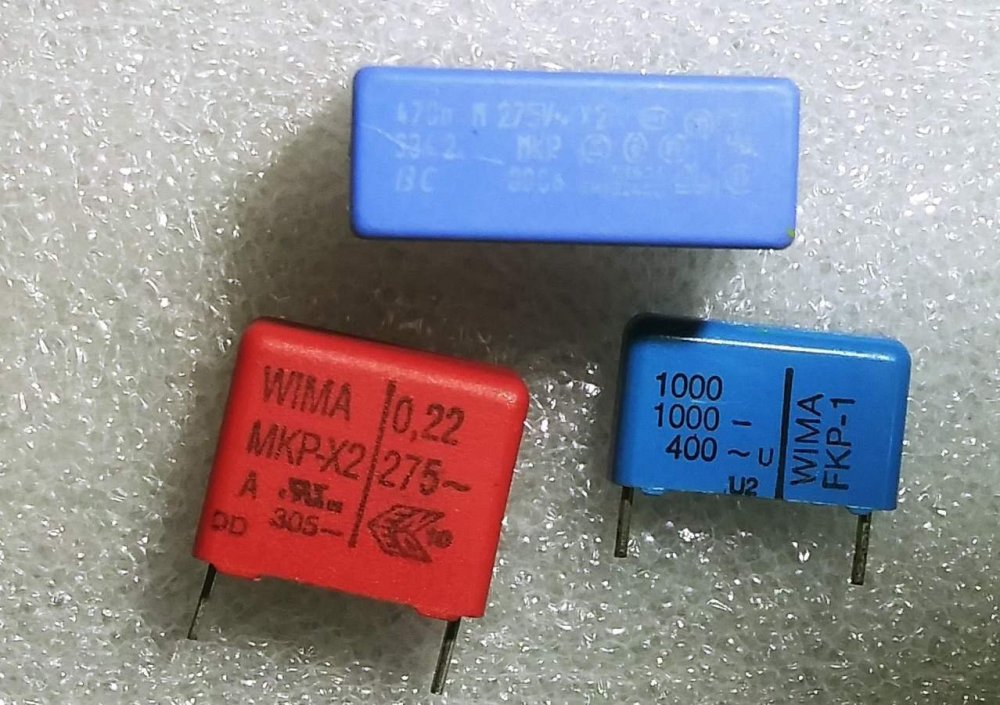

Я только что провел тот же эксперимент что и Вы, с тем конденсатором что у меня на фотке выше, МКР10 0.22мкФ.

В одном положении 0.28mV rms, в другом - 0.32mV rms.

Для чистоты эсперимента - на сам щуп был положен сверу груз, чтобы расположение всего не менялось (это-же наводки, зависящие от внешних полей - положить щуп по другому, и показания будут другие).

Аналогичный эксперимент с ВС 0.47мкФ практически разницы не выловил - 0.22 и 0.25 mV rms.

-----------------------------------------------------------------------------

И еще, у меня для Вас несколько плохих новостей:

- Вима никогда не маркиовала свои конденсаторы в таком корпусе белыми надписями,

- надписи разным цветом, используются только на мелких конденсаторах, где мало места всё написать. Пр этом, МКР никогда не маркировались белыми надписями, это только у MKS и MKI: http://wima.cn/EN/marking.htm а МКР всегда были только черными.

 - Вима никогда не делала таких корявых надписей на своих конденсаторах, что и наводин на мысль о "виме с али", которая с настоящей Вимой даже на одном складе не лежала...



  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted

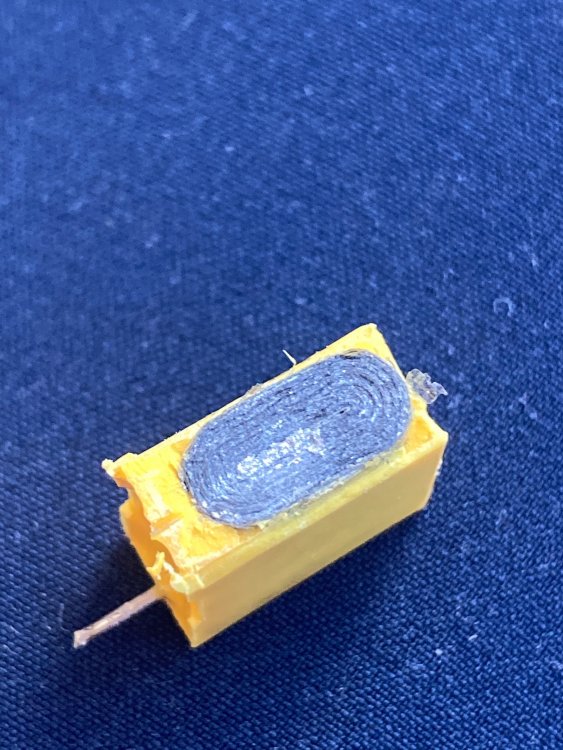

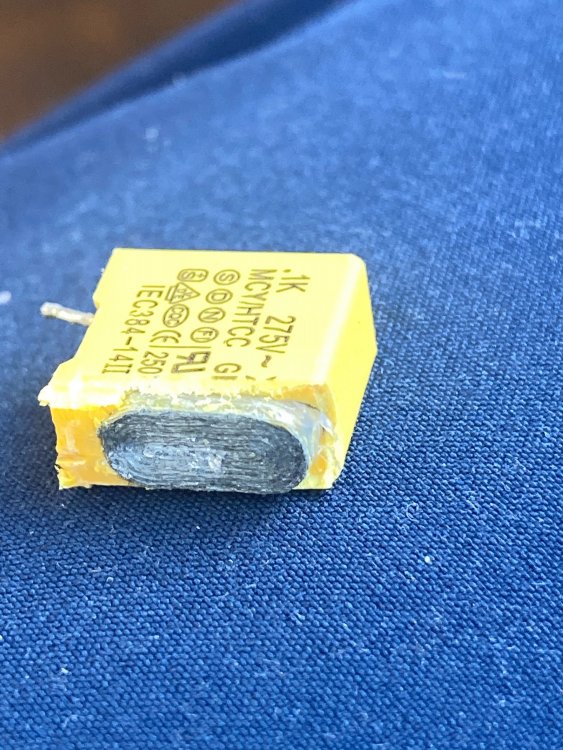

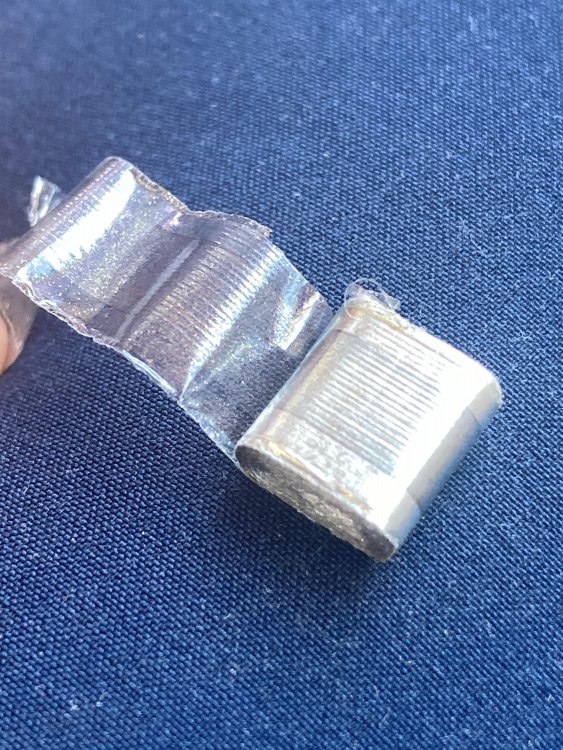

Пилить однозначно ! Интересно же что там ? Или дорого ?
Пилить то обе надо , и черную и белую . Порылся у себя , ни одной почему-то не попалось , разбежались , если и были.

какой-то желтый попался , под горячую руку.
