Recommended Posts

Posted

схема интегратор-компаратор, в качестве интегратора 572па1 + опер, код ему задается от 155РЕ3 с зашитым кодом сопротивления через 565ие11 или 14 , не помню . Часть счетчика используеся для переключения пачек ,  с помощью входа предустановки счетчика получаются частоты 400 и 3150. Переключение производится от счетчика синусоид для каждой пачки и тактового генератора в момент совпадения, через одновибратор на Д триггере , формирования промежутка между пачками.
Пила в синус на полевике , усилитель на выходе это опер с парой биполяров , по моему базы запитаны от резисторов в цепях питания опера. Подробнее не помню , схемку запросил у ребят , обещали посмотреть. Мою синьку упер один коллекционер еще в 90-х.
зараза , до сих пор жаль.
там всего 9 или 11 корпусов микрохем. 565 ,555, серии.

Там в итоге 2 ЭсПЗУ 555( или155) РЕ3 .

Частоты набираются кратно младшему шагу , есть подстройка для этого .

делалось все в обед , когда получилось , попросили эти доработки , а затем хотели чтобы написал описание , что удалось спихнуть на незанятого начальника секции , что тот с удовольствием и сделал , попутно впихнув свой импульсник двухтактный и став автором разработки.



Получил 50 рублей премии ?

  • Like (+1) 1
Posted
1 час назад, Alex Torres сказал:

А у меня еще такой дикообраз есть:




Называется - "я тебя слепила, из того что было" :)

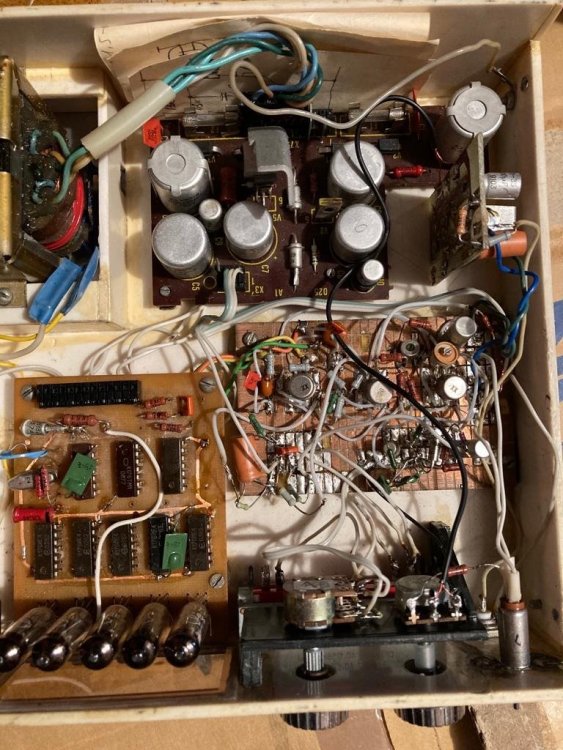

Это тогда вроде моего , сделанного по этому принципу. Частотомер на лампочках , БП от вертушки , и генератор на фазовращателях. Малый Кг , до 100-180 кГц одной ручкой , сделал правда переключатель для растяжки иногда. Выходной усилок на 174ун7. И корпус из склейки нарезок.




Posted
9 минут назад, Сергей А сказал:

Это тогда вроде моего , сделанного по этому принципу. Частотомер на лампочках , БП от вертушки , и генератор на фазовращателях.

Типа того :)

У меня это был древний аналоговый генератор, хьююлетт или тектроникс, не помню. От него осталось в общем, кроме корпуса, только выходной аттенюатор с переключателем, и вольтметр.

Остальное сколхожено на макетках. Сам генератор там на DDS AD9833, с управлением от PIC16F876A. Индикатор - стандартый ЖКИ 2х16, а в качестве энкодера использован шаговый двигатель от 5" дисковода...

Я туда еще усилок на LM3886 всунул (другого под рукой небыло) - динамики проверять (эта штука кроме как быть генератором, еще умеет резонансную динамиков мерять).

Умеет синус, треугольник, прямоугольник, от 0.1Гц до 2МГц, свип и прочее.

Блин, щас глянул - 2005 год.

Сейчас редко пользуюсь, оно не так актуально, поскольку есть другие:

Спойлер


G384-12.thumb.JPG.b43127730185d3c5223081c36d983b60.JPGJKG2_pre_fr.thumb.jpg.ed685d75e8136ae5495f26964879a7b0.jpg





Guest Zampotech
Posted
В 10.06.2022 в 23:38, Ollleg сказал:
В 10.06.2022 в 22:58, Zampotech сказал:

С вашей картой вполне возмоно измерить искажения самих конденсаторов, без усилителя. Вот этот тест наверно был-бы очень интересен

Это интересно. Нужно будет пообщаться на эту тему отдельно, подскажите как, попробуем.

Тут все просто. На выход ЗК включается RC цепь, где С - испытуемый конденсатор. Вход ЗК подключается в R. Сначала прогоняется спектр без C (замыкается накоротко), что-бы определить собсвенные искажения ЗК, потом с конденсатором.



Posted
36 минут назад, Zampotech сказал:

Тут все просто. На выход ЗК включается RC цепь, где С - испытуемый конденсатор. Вход ЗК подключается в R. Сначала прогоняется спектр без C (замыкается накоротко), что-бы определить собсвенные искажения ЗК, потом с конденсатором.



Получится ФНЧ , какие там искажения можно найти ?
так не получится.

Guest Zampotech
Posted
7 минут назад, Сергей А сказал:

Получится ФНЧ , какие там искажения можно найти ?

Величина R выбиратся так, что-бы Fn была выше измеряемого диапазона

Искажений не будет только при использовании вакуумного кондесатора, во всех остальных случаях икажения, связаные со свойствами диэлектрика будут.

Guest Zampotech
Posted
1 минуту назад, Сергей А сказал:

Наверняка уже делали.

Конечно делали. Но не на всех типах конденсаторов.

Posted

Будут резонансы связанные с конструктивными особенностями и диэлектриком , но явно вне указанных диапазонов использования. Это весьма неопределенно.

Posted
2 часа назад, Сергей А сказал:

схема интегратор-компаратор, в качестве интегратора 572па1 + опер, код ему задается от 155РЕ3 с зашитым кодом сопротивления через 565ие11 или 14 , не помню . Часть счетчика используеся для переключения пачек ,  с помощью входа предустановки счетчика получаются частоты 400 и 3150. Переключение производится от счетчика синусоид для каждой пачки и тактового генератора в момент совпадения, через одновибратор на Д триггере , формирования промежутка между пачками.
Пила в синус на полевике , усилитель на выходе это опер с парой биполяров , по моему базы запитаны от резисторов в цепях питания опера. Подробнее не помню , схемку запросил у ребят , обещали посмотреть. Мою синьку упер один коллекционер еще в 90-х.
зараза , до сих пор жаль.
там всего 9 или 11 корпусов микрохем. 565 ,555, серии.

Там в итоге 2 ЭсПЗУ 555( или155) РЕ3 .

Частоты набираются кратно младшему шагу , есть подстройка для этого .

делалось все в обед , когда получилось , попросили эти доработки , а затем хотели чтобы написал описание , что удалось спихнуть на незанятого начальника секции , что тот с удовольствием и сделал , попутно впихнув свой импульсник двухтактный и став автором разработки.



Получил 50 рублей премии ?

Тот, что у меня совсем другой. Постараюсь выложить фото начинки. Схему не ищите.

  • Like (+1) 1
Guest Zampotech
Posted
20 минут назад, Сергей А сказал:

Будут резонансы связанные с конструктивными особенностями и диэлектриком , но явно вне указанных диапазонов использования. Это весьма неопределенно.

Будут и резонансы и искажения.Резонансы могут быть вне рабочего диапазона, искажения - гармониками тестовой частоты.

Posted

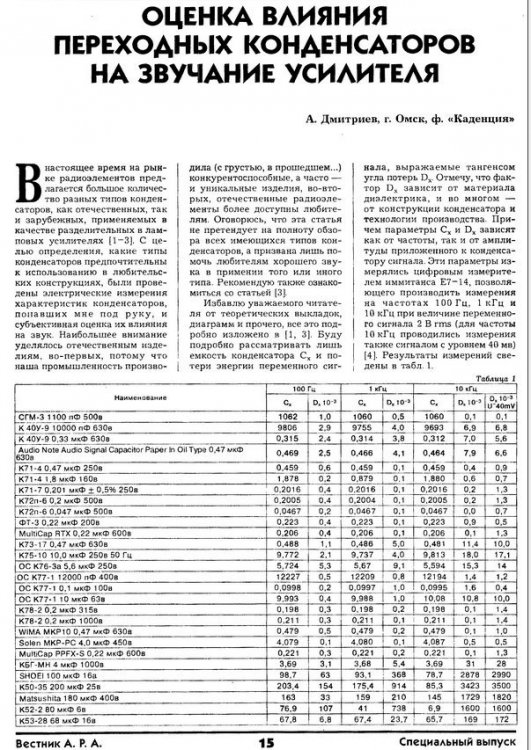

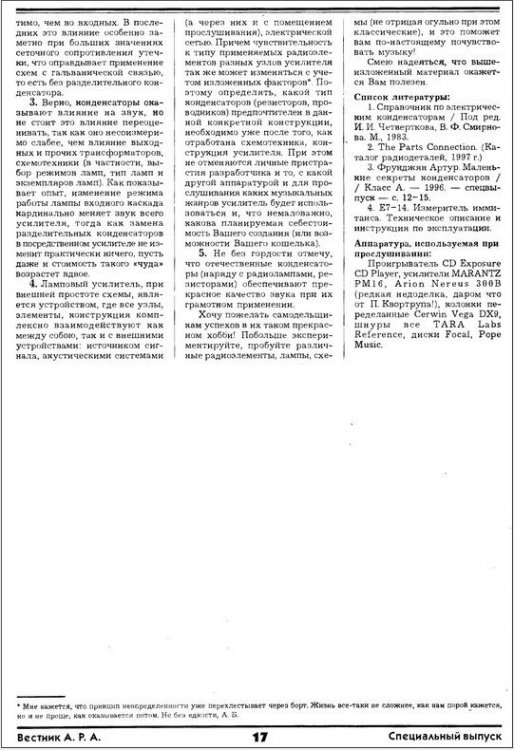

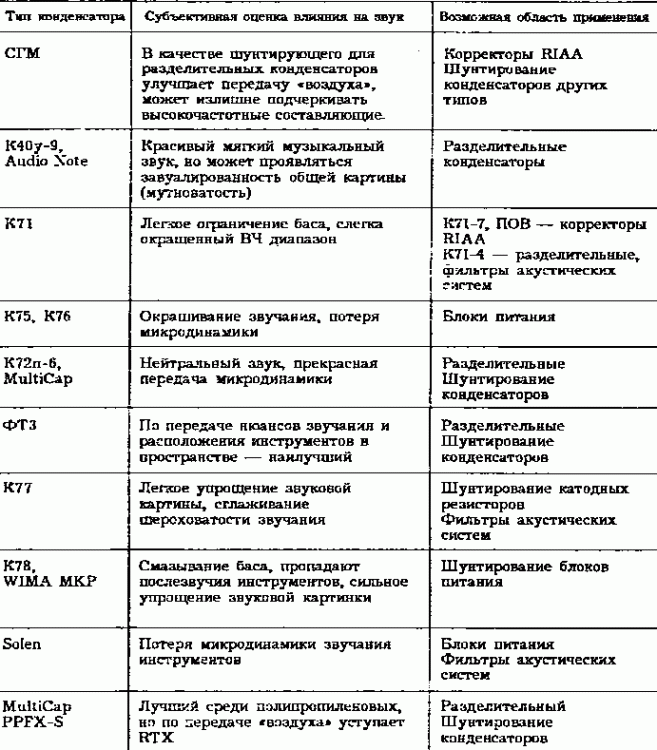

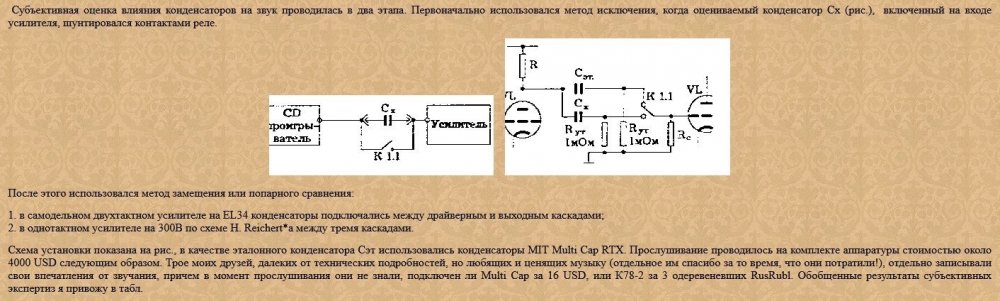

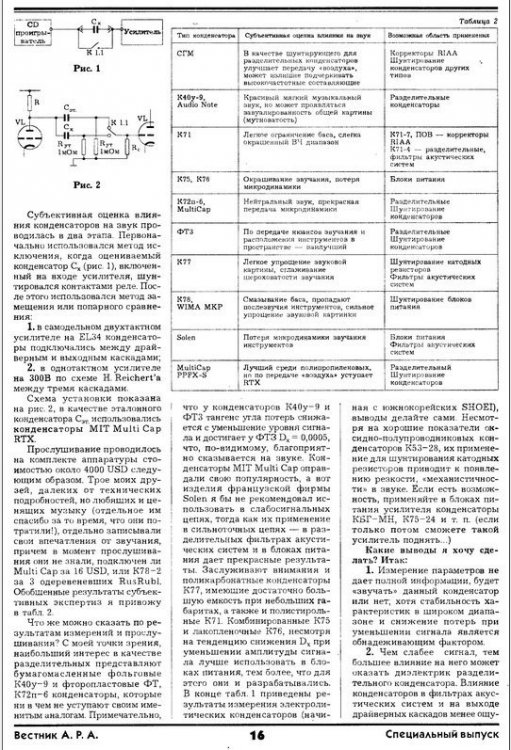

"Оценка влияния переходных конденсаторов на звучание усилителей" 1997 год "Каденция", А. Дмитриев.

http://www.magictubes.ru/ves/kondens.php

 Выводы 1997 года:

    1. Измерение параметров не дает полной информации, будет "звучать" данный конденсатор или нет; хотя стабильность характеристик в широком диапазоне и снижение потерь при уменьшении сигнала является обнадеживающим фактором.

    2. Чем слабее сигнал, тем большее влияние на него может оказать диэлектрик разделительного конденсатора. Влияние конденсаторов в фильтрах акустических систем и на выходе драйверных каскадов менее ощутимо, чем во входных. В последних это влияние особенно заметно при больших значениях сеточного сопротивления утечки, что оправдывает применение схем с гальванической связью, то есть без разделительного конденсатора.

    3. Верно, конденсаторы оказывают влияние на звук, но не стоит это влияние переоценивать, так как оно несоизмеримо слабее, чем влияние выходных и прочих трансформаторов, схемотехники (в частности, выбор режимов ламп, тип ламп и экземпляров ламп). Как показывает опыт, изменение режима работы лампы входного каскада кардинально меняет звук всего усилителя, тогда как замена разделительных конденсаторов в посредственном усилителе не изменит практически ничего, пусть даже и стоимость такого "чуда" возрастет вдвое.

    4. Ламповый усилитель, при внешней простоте схемы, является устройством, где все узлы, элементы, конструкция комплексно взаимодействуют как между собою, так и с внешними устройствами: источником сигнала, акустическими системами (а через них и с помещением прослушивания), электрической сетью. Причем чувствительность к типу применяемых радиоэлементов разных узлов усилителя так же может изменяться с учетом изложенных факторов*. Поэтому определять, какой тип конденсаторов (резисторов, проводников) предпочтителен в данной конкретной конструкции, необходимо уже после того, как отработана схемотехника, конструкция усилителя. При этом не отменяются личные пристрастия разработчика и то, с какой другой аппаратурой и для прослушивания каких музыкальных жанров усилитель будет использоваться и, что немаловажно, какова планируемая себестоимость Вашего создания (или возможности Вашего кошелька).

    5. Не без гордости отмечу, что отечественные конденсаторы (наряду с радиолампами, резисторами) обеспечивают прекрасное качество звука при их грамотном применении.






Posted
7 minutes ago, May said:

"Оценка влияния переходных конденсаторов на звучание усилителей" 1997 год "Каденция", А. Дмитриев.



Даже некто Макаров настаивал на том, чтобы знать что подключено... при слепом прослушивании.
Каденция:  период времени, в течение которого лицо сохраняет полученный статус или занимаемый пост.

  • Like (+1) 1
Posted
3 часа назад, Сергей А сказал:

Всегда интересно !

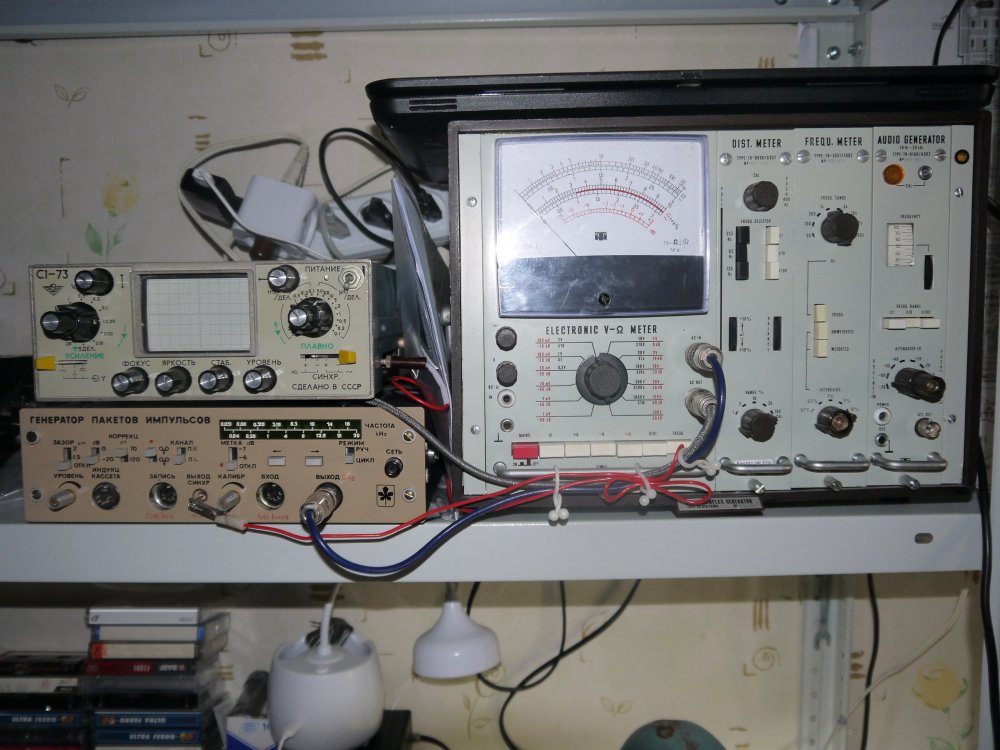

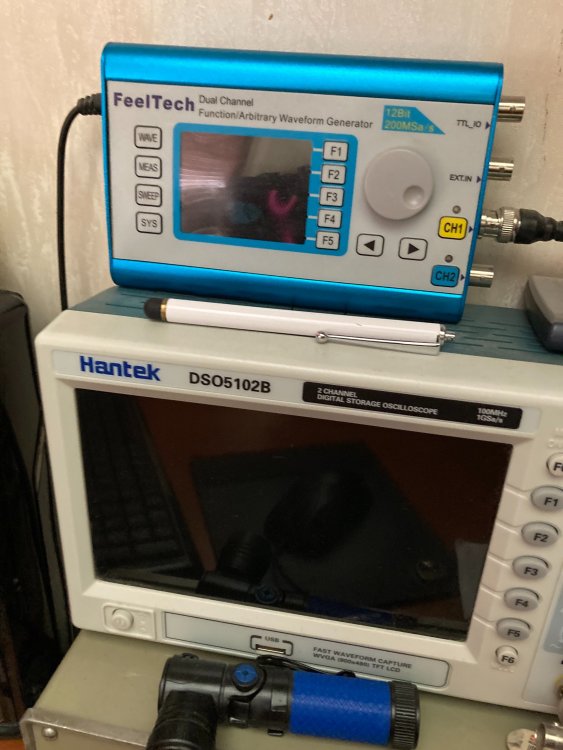

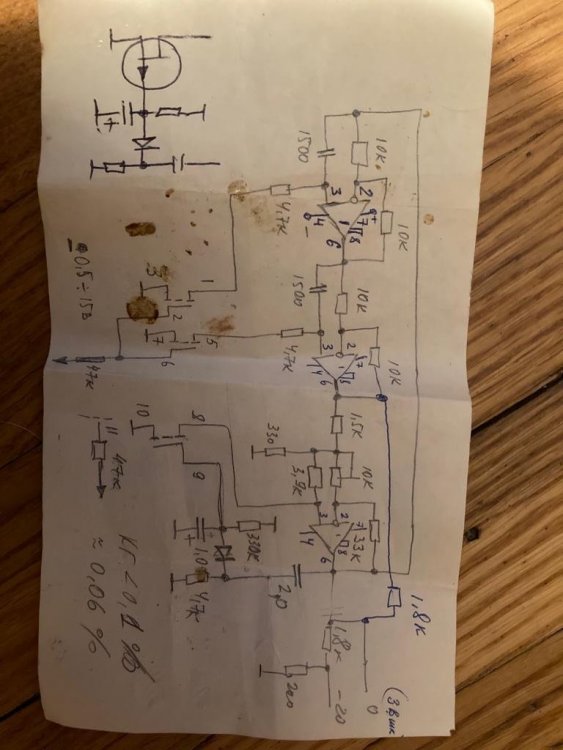

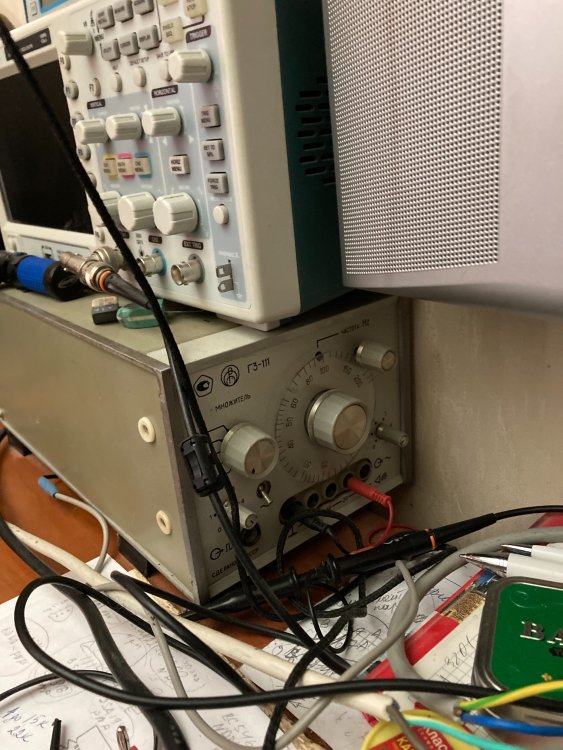

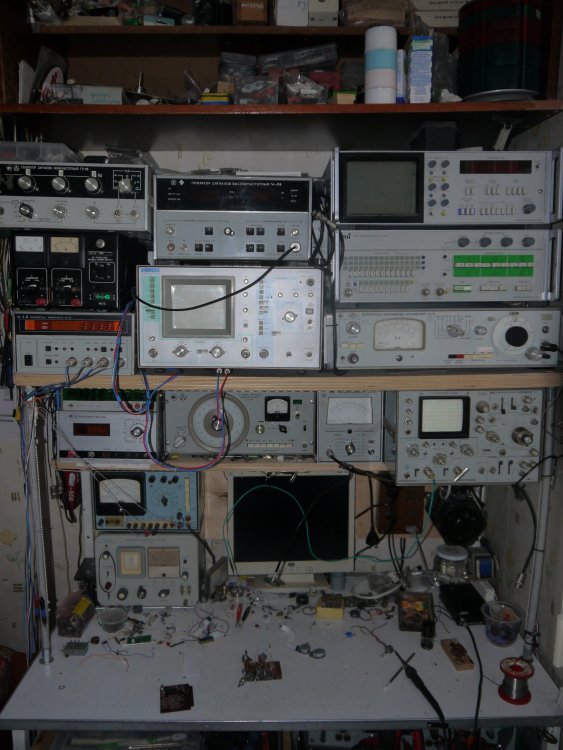

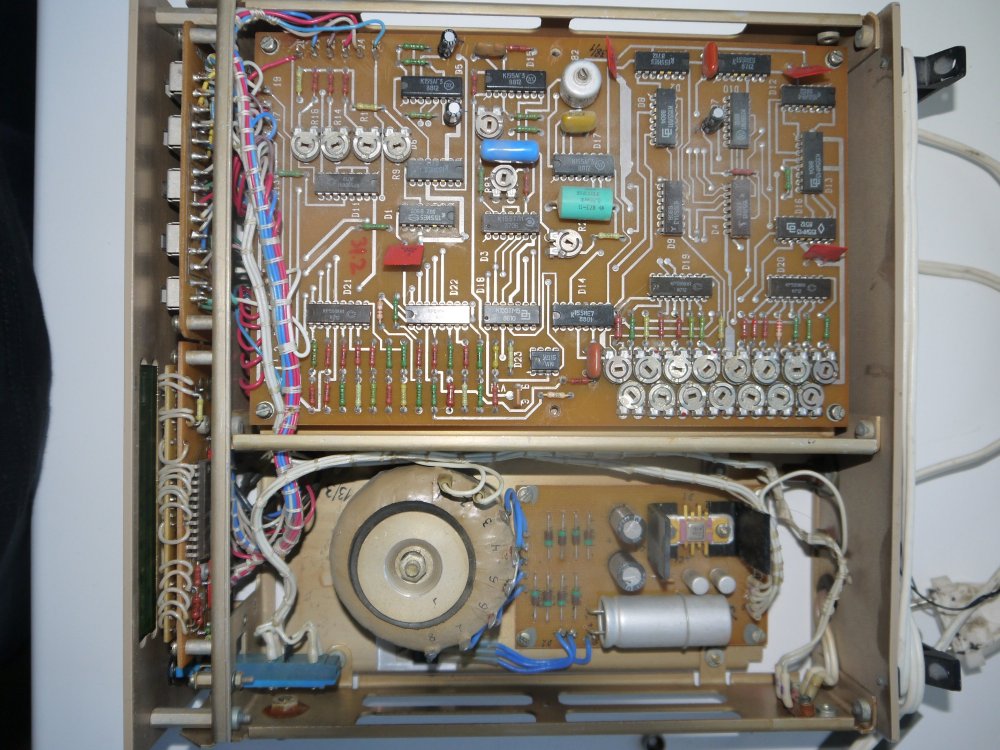

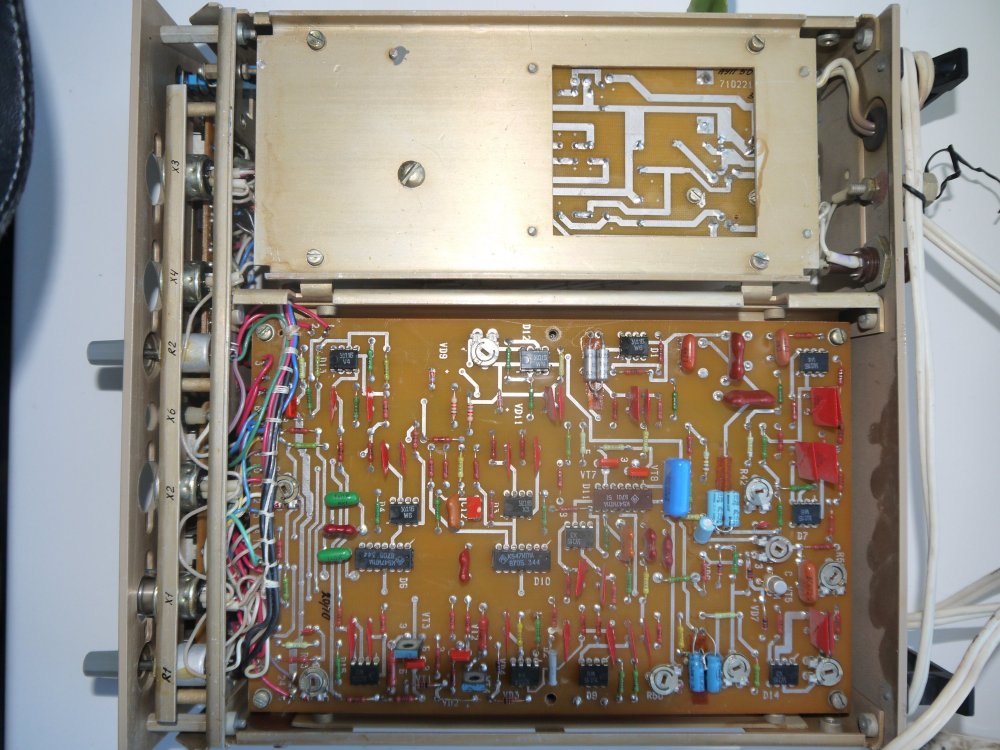

Разобрал и наделал фото. Сам прибор и два моих раб. места.





  • Like (+1) 1
Posted

Смею надеяться, что вышеизложенный материал окажется Вам полезен и через 25 лет.




  • Like (+1) 1
Posted
1 час назад, AlexKorotov сказал:

Разобрал и наделал фото. Сам прибор и два моих раб. места.

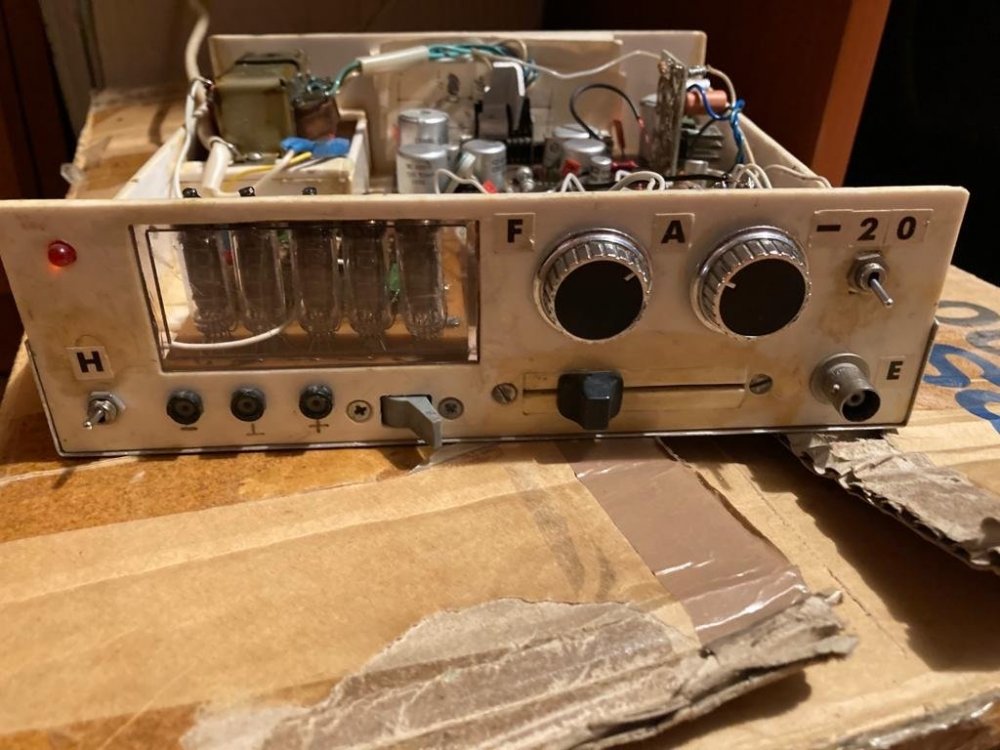

Да , не встречал , что-то более прямолинейное , куча КН1 и КП1 , подстройка по каждой частоте , с мостом Вина наверное , логика , триггеры , очень много всего. ?

места рабочие отлично ?

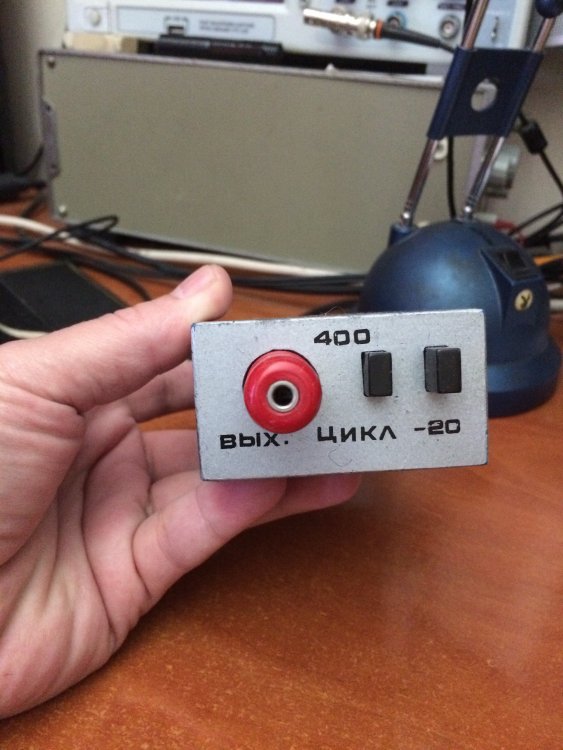

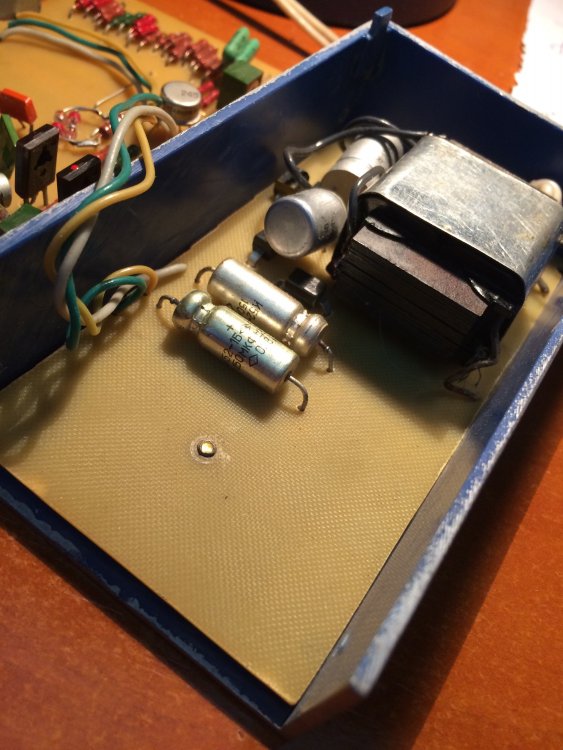

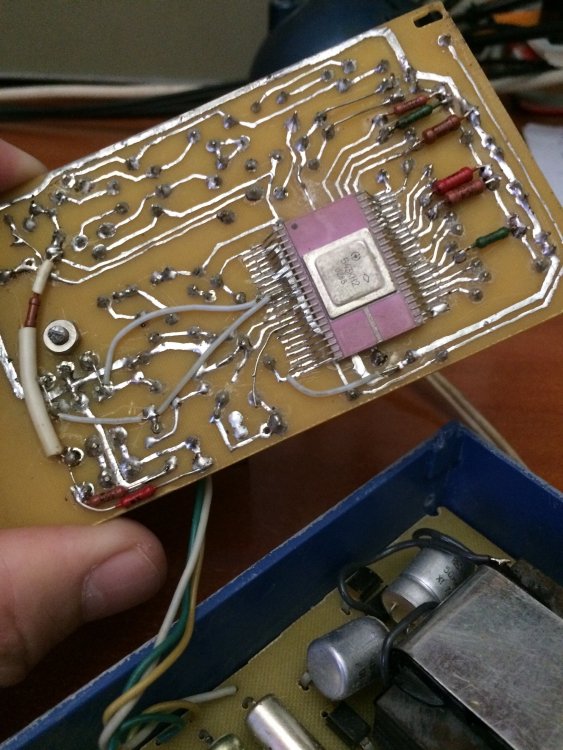

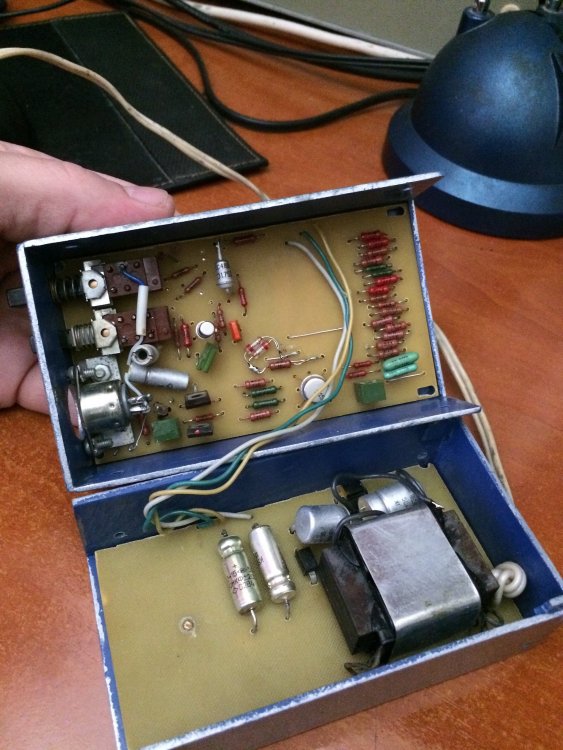

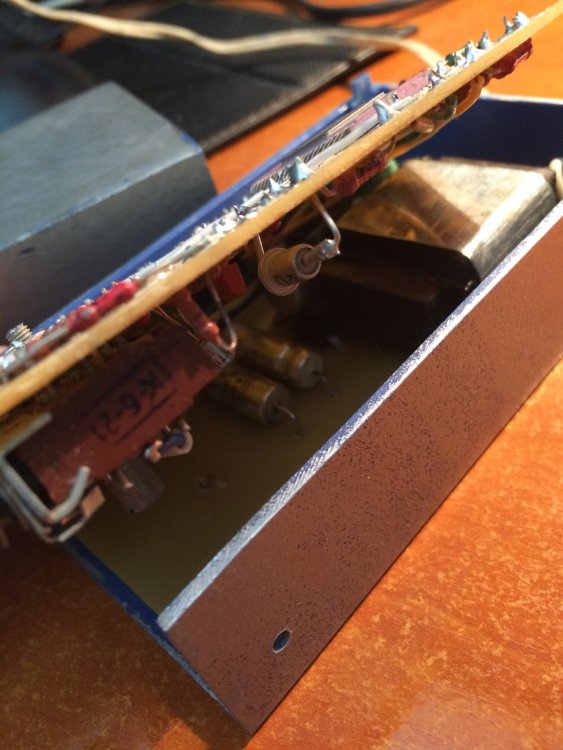

вот более простой генератор цикла , К543КН2 ( ключ 2*8 со счетчиком) + генератор на однопереходнике (тактов) и генератор Вина ( с умощнением) на 8 частот, два диода Д9 с резистором вместо лампы накаливания.


Схемы как обычно нет. Сетевое питание, транс от бритвы с удвоителем






Posted
3 часа назад, May сказал:

3. Верно, конденсаторы оказывают влияние на звук, но не стоит это влияние переоценивать, так как оно несоизмеримо слабее, чем влияние выходных и прочих трансформаторов, схемотехники (в частности, выбор режимов ламп, тип ламп и экземпляров ламп). Как показывает опыт, изменение режима работы лампы входного каскада кардинально меняет звук всего усилителя, тогда как замена разделительных конденсаторов в посредственном усилителе не изменит практически ничего, пусть даже и стоимость такого "чуда" возрастет вдвое.

У меня совсем не выдающийся усилитель, прослушал штук 9 разных переходных, эффект от:

Насыщенные мягкие низы с потерей открытости в вч

до супер чистый верх с минимум низов, хоть ставь "батарею" и переключатель для разных записей.:unknown:



=====================

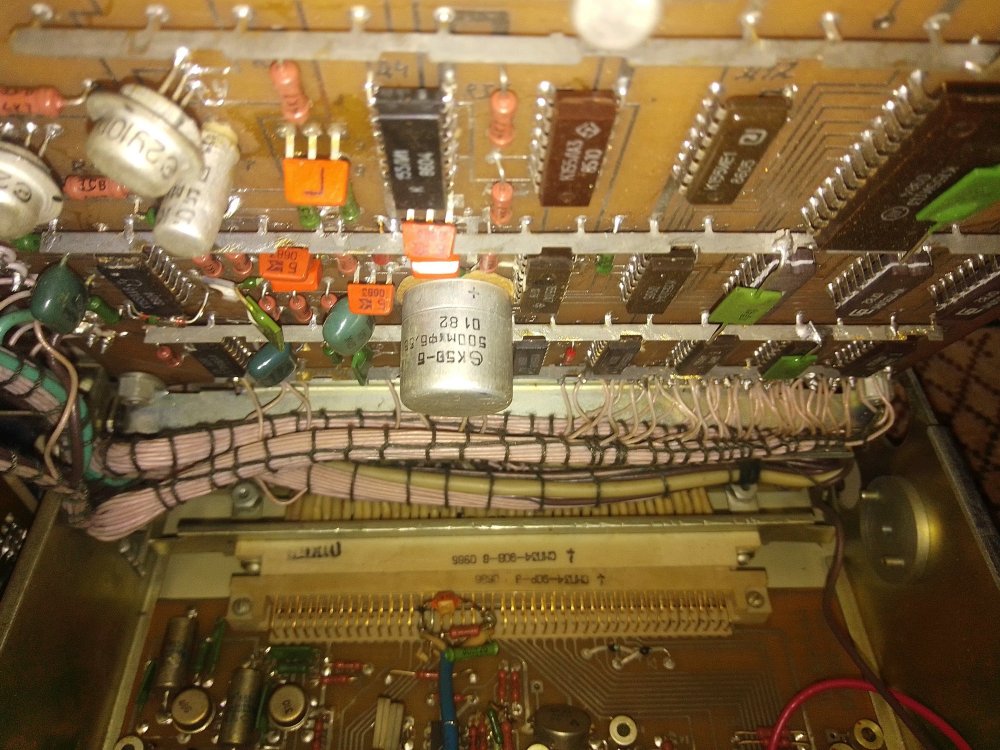

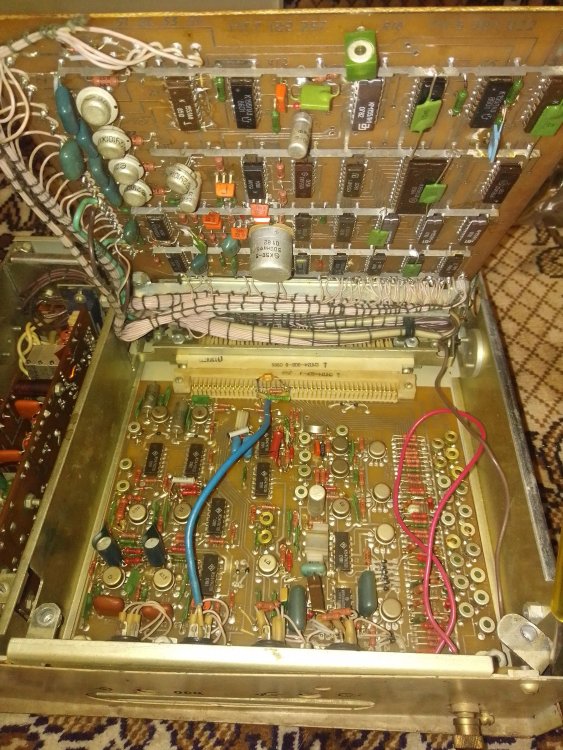

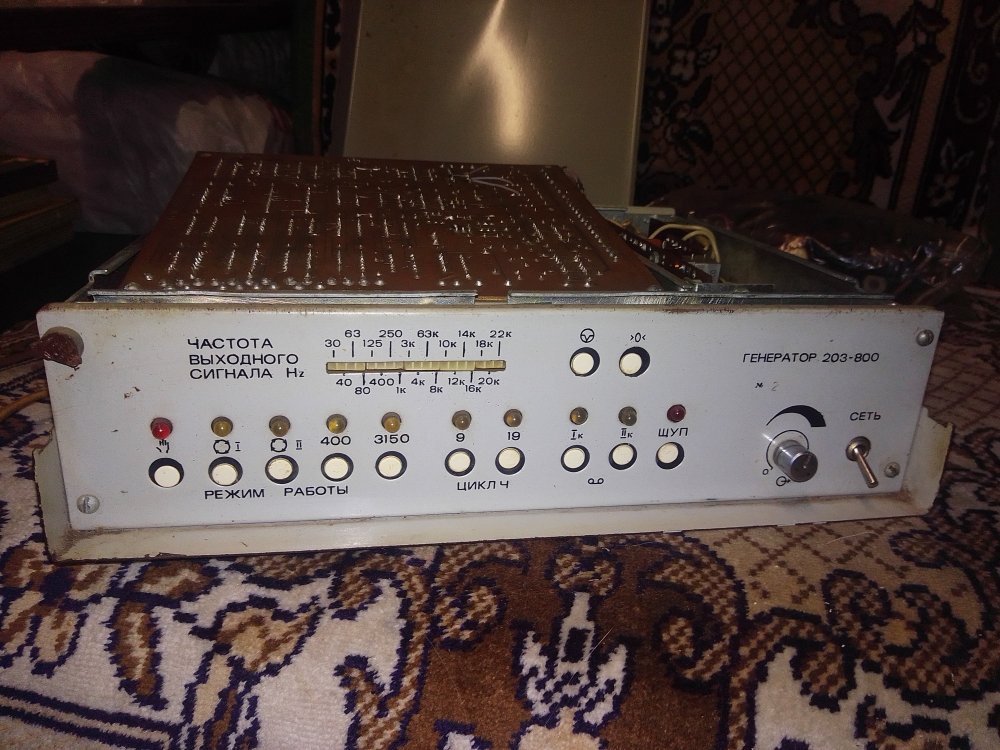

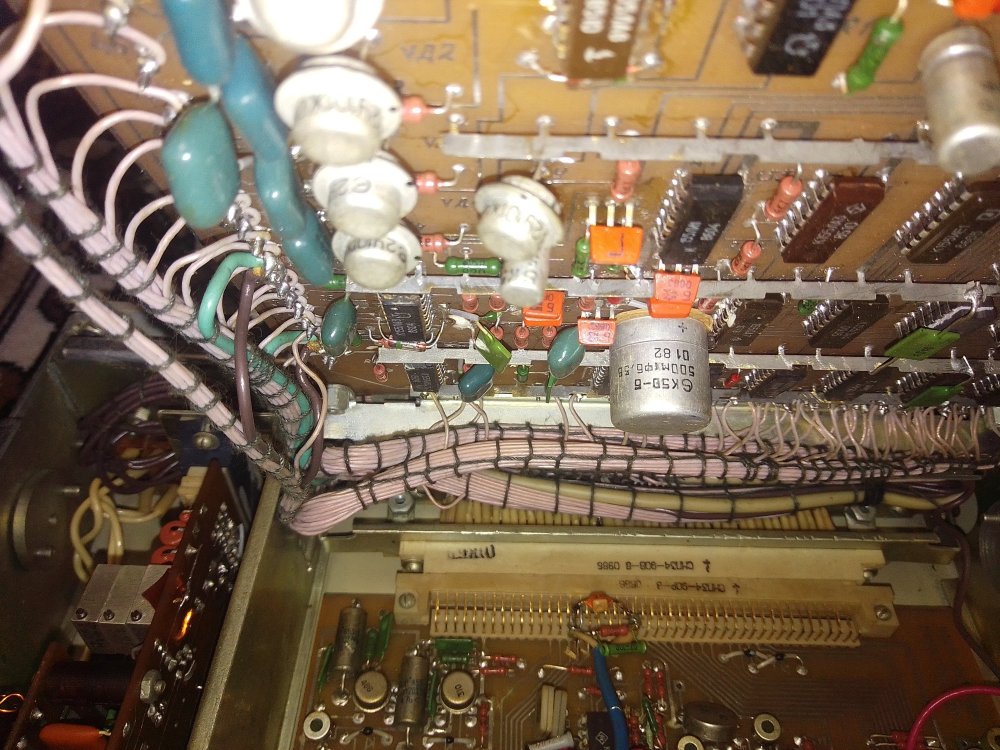

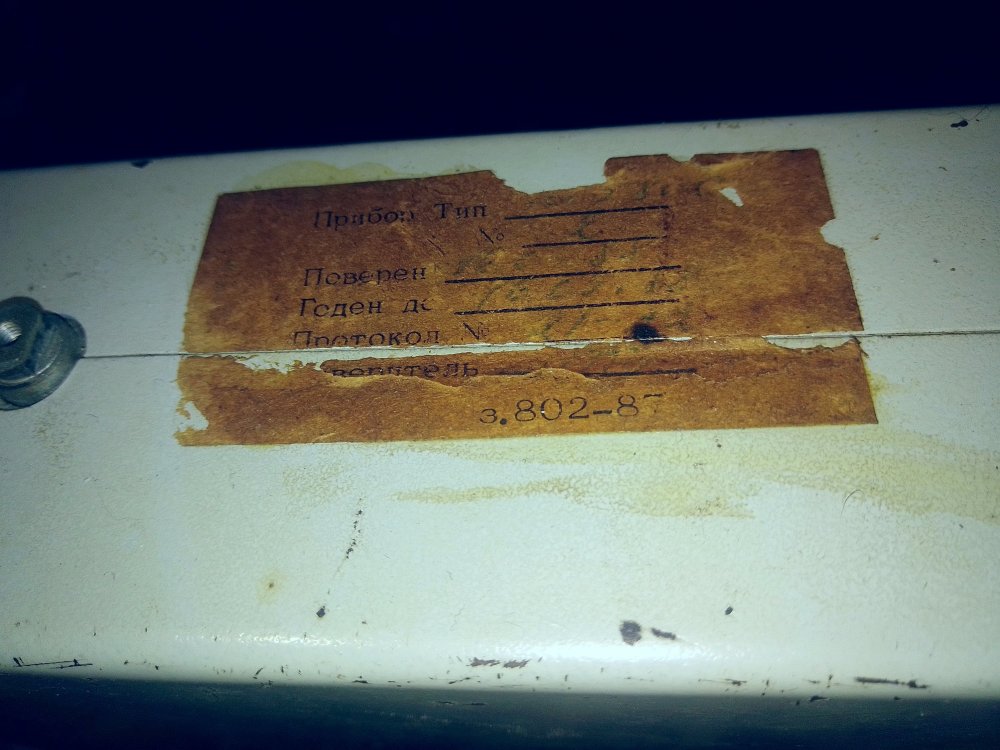

Немного фото по генератору 203-800(к стати Александр выложил тоже фото моего генератора, которое гуляет по инету)

Спойлер

300263769_.thumb.jpg.ce4e3a98bb81fd4986c91f8340f5f528.jpgIMG_20220611_231330.thumb.jpg.d82e7330e37969f6cebc19da85f9bee9.jpgIMG_20220611_231254.thumb.jpg.4e9d0c4c804d4fdc0f9d853525554380.jpgIMG_20220611_231139.thumb.jpg.4ece510415cc7489bbfdf54d73834226.jpgIMG_20220611_231037.thumb.jpg.b82079a72ee6f7f1e0cfeeae6c6d6225.jpg



Posted
50 минут назад, Сергей А сказал:

два диода Д9 с резистором вместо лампы накаливания.

Я недавно штук 500 лампочек от часов наручных купил, на 1,5 вольта х 20 ма. При 200 мв уже перегиб ВАХ, теперь можно генераторов наделать :) Или может быть экспандеров каких нибудь... Например в ус-ль для наушников.

Posted

Странно , начинка как у Алекса .
Толи лыжи не едут , то ли я не в курсе . Не мое. Хотя ранее не разбирал , уже уволился к моменту выхода серии , набор функций , индикатор мое , остальное нет.
что за ...,

Posted
22 минуты назад, Сергей А сказал:

Странно , начинка как у Алекса .
Толи лыжи не едут , то ли я не в курсе . Не мое. Хотя ранее не разбирал , уже уволился к моменту выхода серии , набор функций , индикатор мое , остальное нет.
что за ...,

Сергей, это про что?

Posted

Это про начинку генератора 203-800. Чего то я видимо не знаю в этом месте , или не помню. Почему часть генераторная не моя ? Не вижу цапа и логика проще у меня. Какую-то древнюю хрень впендюрили.
Вообще меня судьба схемы мало беспокоила в то время. Поищу схему , все друзья уже к пенсии давно или на ней. Да и в Новосибирске это. Просто огорчен.
Зачем-то же было разработано , с полным циклом документов.

  • Like (+1) 1
Posted (edited)

По поводу конденсаторов мне кажется это самовнушение больше. Уж сколько сейчас вообще чиповых кондеров используют , не сосчитать.
Всякие пленки ставят только для аудиофильского понта. Хотите-нате Вам. Вроде этого.
Рынок гибок на запрос. Играют на чувстве значимости и превосходства. Никакой физики.

Edited by Сергей А
