OTL - истинно ламповый звук

Agats
 Share

Recommended Posts

  • Replies 400
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Meshochnik
Meshochnik

В ответ на пост от 24 апреля. Собрал макет для послушать....- как звучит, определённо понравилось. Немного непривычно для меня - звук с OTL да ещё на щитах услышал только сегодня. Описывать звуковую к

Stan Marsh
Stan Marsh

Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформат

Agats
Agats

Доброго времени суток, очень обидно и горестно, что на старом портале была громадная наработка практически всех разновидностей схем ОТЛ и всё испарилось в никуда. По мере своей лени, буду выкладывать

Posted Images

Карта Proficient

Карта

Posted
Posted
1 час назад, Vitavoice сказал:

Ни покупать ни делать/заказывать такое не буду

А меня развратили Звуком фитюльки-бокемона на ТВЗ1-6.

Но оно неповторяемо ширнармассами.

BAA Master

BAA

Posted
Posted

Не буду спорить... это терминология. По мне шестигранник проще чем Allen key или имбусовый, или отвертка имени Philips-а или позидрайва, торксы и протчая и протчая. Пусть будет Футтерман. А лампа Яблочкова-Свена.

  • Круто (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
11 минут назад, BAA сказал:

Пусть будет Футтерман.

Он и есть. Именно он предложил изначально кривую схему РР выправить ПОС. А цирклотрон изначально симметричен.

  • Like (+1) 1
  • 1 month later...
Торопкин Contributor

Торопкин

Posted
Posted
В 16.09.2023 в 07:28, Vitavoice сказал:

 повтор Грибановым той монструозный концепции по 8 ламп в моноблоках, но уже на 6с33с, а 6п45с. Фотку я показал выше. По итогу она не оправдала завышенные от нее ожидания. Грибанов даже высказался "играет как мощный транзисторный усилитель".

Не тот ли 100-ваттный цирклотрон, о котором лестно* отзывался Макаров?

Хотя с макаровской концепцией его роднит разве что УПТ...

* - если не ошибаюсь, единственный случай такого рода.

  • 2 months later...
Святослав_ Enthusiast

Святослав_

Posted
Posted

Наверное, открою отдельную тему.  Цирклотроны с бестрансформаторным выходом, на согласованную с ними нагрузку в виде высокоомных АС не попадают под категорию "OTL".

  • Like (+1) 1
crabro Community Regular

crabro

Posted
Posted

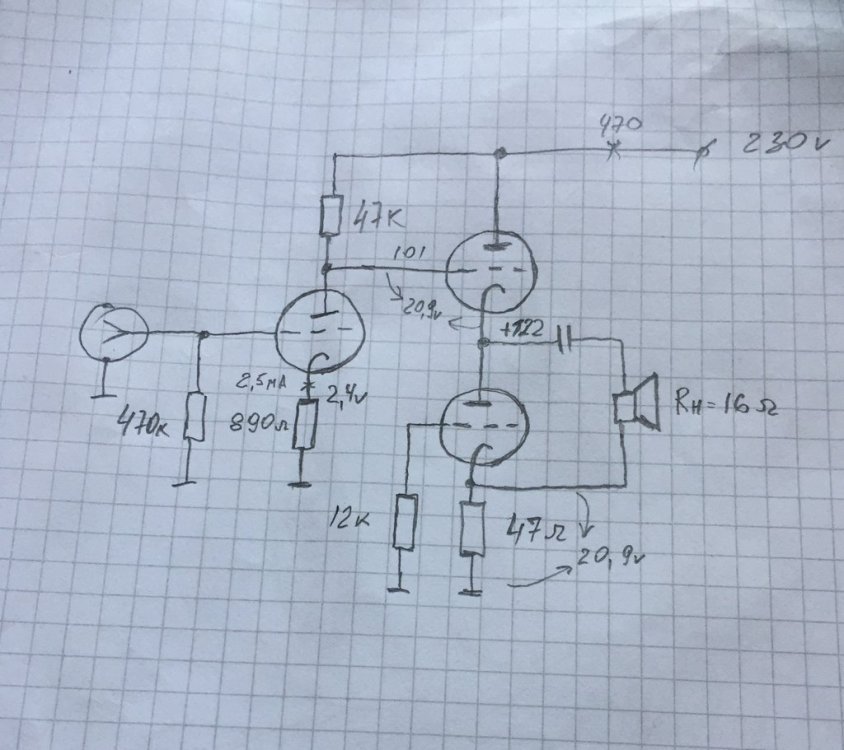

В 26.03.2022 в 18:02, Agats сказал:




на нагрузке 8ом получено 7.5ватт неискаженного синуса.

В драйвере 6н23п..кажется, делал года 3 назад наверно.  Связь между каскадами гальваническая, настройка катодным драйвера.

На схеме вверху справа цифра 470 вроде бы. Это ток, да?



В 26.03.2022 в 18:02, Agats сказал:

Вообще лампы 6с33с являются признанными во всем мире , и в усилителях ОТЛ у нее очень музыкальный благородный звук, и музыка создаваемая этими лампами восхитительная и очаровательная. Чего не скажешь при использовании этих ламп в трансформаторных усилителях, где ее прозвали лампой с тракторным тяжелым звуком.

Тракторный...да. Потому я послушал ее немного, и надоело это слышать. Если бы тяжелый рок любил, то скорее всего все бы стало нравиться в 6с33с. Для джаза она действительно очень грубая. Гу-50 намного деликатней играет.

Карта Proficient

Карта

Posted
Posted
3 часа назад, crabro сказал:

то скорее всего все бы стало нравиться в 6с33с

В 2013м рассказали, от Евлампия: Звук лампы ХХХ это как объяснение в любви прапорщика.



crabro Community Regular

crabro

Posted
Posted
1 минуту назад, Stan Marsh сказал:

Мифы. Обычные аудиофильские мифы.

Станислав...а какой смысл мне наговаривать на нее?! Я же Собрал...я сделал....послушал....а далее разобрал. Вот если бы я не сделал, а только рассуждал бы, то тогда Да...из серии мифов.
Ладно....будем считать, что речь идет о "кому брюнетка..кому блондинка"...

Однако, проделать еще один заход в сторону 6с33с готов (хотя бы из любопытства).. Вот малость почитаю про разновидности ОТЛ-ов..а там и найду время на второй заход.

  • 4 weeks later...
ROSS Rookie

ROSS

Posted
Posted

Подскажите по нескольким вопросам:


1) Как происходит зависимость внутреннего сопротивления лампы при разных режимах ее работы, конкретно интересует уменьшение сопротивления, например про 6с19п, при паспортном режиме ее сопротивление считается 300 Ом, как и на сколько изменится ее сопротивление и мощностные параметры при других режимах? (например больше анодный ток и меньше напряжение)

2) В каких пределах можно использовать ООС для уменьшения вых. сопротивления усилителя без негативного влияния на звук и как при этом меняется выходная мощность?

3) Правильно ли я понимаю что в паспортном режиме лампа 6с19п рассеивает на аноде 7 ватт а не 11?

4) Какое КПД у цирклотрона и других типах OTL схемотехники? (видел цифры про 7%)



После простых SE усилителей на 6п14п-6п18п, заинтересовала тема OTL усилителей, что хочу сделать:
Собрать PP на 6с19п по 8 ламп в плече, получаем 300/8=37.5 Ом, с помощью ООС выставляем вых. сопротивления до 16 - 8 Ом (если я правильно мыслю, по дБ еще не разобрался в ООС) и подключаем нужную нагрузку одним или несколькими соединенными последовательно динамиками.
Получается что при КПД АВ класса в PP до 60% выходная мощность будет в районе 20-35 ватт?
(знаю что при запараллеливание мощность каждой лампы не много уменьшается).

Или второй вариант: усилитель SE на 10 запараллеленных 6с19п, получаем 300/10=30 Ом, подключаем либо 8 динамиков по 4 Ом,
либо с ООС понижаем вых. сопротивление под другую нагрузку, при КПД до 25% получится 15-20 ватт на выходе?



Поправьте пожалуйста меня в моих рассуждениях)

Stan Marsh Mentor

Stan Marsh

Posted
Posted
14 минут назад, ROSS сказал:

1)

300 Ом - в сильноточном режиме, это минимум.



15 минут назад, ROSS сказал:

2)

Если 6С19П включена повторителем, как в цирклотроне, например, то Ri примерно 130 Ом. С ООС можно уменьшить вплоть до... Но лучше рассматривать конкретное схемное решение, тогда и рекомендации будут не общими.



20 минут назад, ROSS сказал:

3)

Нет. Прекрасно рассеивает 11Вт. И более того. Максимум испытанного несколькими годами эксплуатации - 13,5Вт.



22 минуты назад, ROSS сказал:

4)

При оптимальном согласовании с нагрузкой - КПД такое же как и у "обычных" схем. Если мы возьмём, скажем, OTL на восьми штуках 6С33С, то КПД на нагрузке 4 Ома будет больше трансформаторного варианта на том же количестве 6С33С. Но пара таких ламп в трансформаторном РР в режиме А обеспечит порядка 30Вт, а OTL при том же сопротивлении нагрузки выдаст в пять-шесть раз меньше. Надо либо количество ламп увеличивать, либо нагрузку.



30 минут назад, ROSS сказал:

Собрать PP на 6с19п по 8 ламп в плече

Тут надо рассматривать конкретный случай, но в режиме АБ шестнадцать штук позволят получить 20...30Вт на 16...32-омной нагрузке.

  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted
1 час назад, Stan Marsh сказал:

Нет. Прекрасно рассеивает 11Вт. И более того. Максимум испытанного несколькими годами эксплуатации - 13,5Вт.

Якобы, по док. ДСП, писали предел в 14 ватт.

Люди гоняли (по ошибке) 18..19 ватт (недолго?), ничего не сломалось.

Timbuktu Proficient

Timbuktu

Posted
Posted
В 04.01.2024 в 04:51, crabro сказал:

Тракторный...да. Потому я послушал ее немного, и надоело это слышать. Если бы тяжелый рок любил, то скорее всего все бы стало нравиться в 6с33с....

Зацепило! :smile-17: Вроде все взрослые люди, но когда читаешь такие ассоциации, то всегда берёт оторопь. Ну как нужно мыслить? Какими образами? Какими категориями чтоб в голове рождались такие сравнение? Или это ЧСВ, когда нужно как-то выделиться из толпы, нужно как-то хайпануть, чтоб окружающие, сказали "Ох", или даже присели? И потом с такой "лёгкой и безответственной руки" по интернету начинают ходить мемы подобного рода. Цифра мёртвая, аналог живой и прочая лабуда. Ну коллеги, ну вы ж не инфантильные недоросли. которые общаются "по приколу"? Давайте как-то "следить за базаром"? :ab:

Семантика, есть такая наука. Я сам разбрасывался словами, которые не точны, не соответствуют тому о чём говорил, и с годами понял, что многие проблемы нажил именно из-за того, что не смог объяснить или неправильно пользовался тем, чем можно высказать свои мысли, свои чувства, своё восприятие. И мне казалось всё просто, что тут непонятного. Но меня не понимали, потому что слова не соответствовали содержанию. Давайте стараться быть немного точнее? :drinks:

  • Like (+1) 3
  • Hmm... (-1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
31 минуту назад, Timbuktu сказал:

Давайте стараться быть немного точнее? :drinks:

Присоединяюсь.



1 час назад, Карта сказал:

предел в 14 ватт

Вполне возможно.

ROSS Rookie

ROSS

Posted
Posted
9 часов назад, Stan Marsh сказал:

Если 6С19П включена повторителем, как в цирклотроне, например, то Ri примерно 130 Ом. С ООС можно уменьшить вплоть до... Но лучше рассматривать конкретное схемное решение, тогда и рекомендации будут не общими.

Тут надо рассматривать конкретный случай, но в режиме АБ шестнадцать штук позволят получить 20...30Вт на 16...32-омной нагрузке.

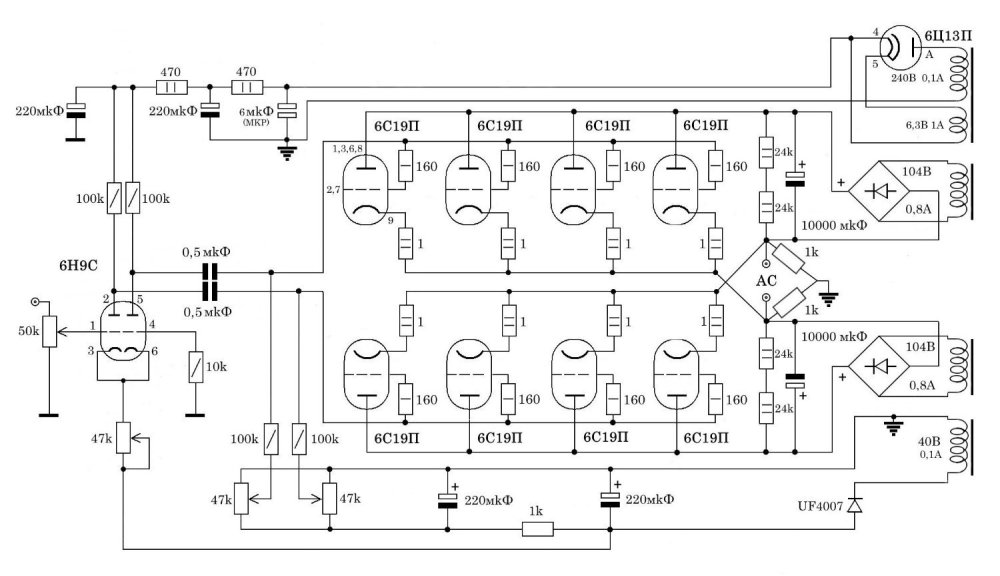

Получается по данной схеме (вместо 6н9с планирую поставить 6н2п)
на 16х6с19п по 8 в плече выходное сопротивление усилителя будет 130/16=8.125 Ом
и при режиме работы в классе AB на 8 Омную нагрузку (без ООС) получаем КПД примерно 50% и выходную мощность не менее 20 ватт?,
или с каждой лампы по 5 ватт 5*8=40 итого 40 ватт?, (так то мне и 10-20 вполне должно хватить)).

При введении ООС в эту же схему для 4 Омной нагрузки на сколько снизится выходная мощность?

И кстати говоря про оптимальную нагрузку; читал что это не обязательно равные значения, верно? для данной схемы какое оптимальное сопротивления в наилучшем доступном случае?
Про демпфирование и про то что в транзисторных усилителях выходное меньше чем нагрузочное вкратце ознакомлен.


Климентий Local

Климентий

Posted
Posted
26 минут назад, ROSS сказал:

Получается по данной схеме (вместо 6н9с планирую поставить 6н2п)
на 16х6с19п по 8 в плече выходное сопротивление усилителя будет 130/16=8.125 Ом
и при режиме работы в классе AB на 8 Омную нагрузку (без ООС) получаем КПД примерно 50% и выходную мощность не менее 20 ватт?,
или с каждой лампы по 5 ватт 5*8=40 итого 40 ватт?, (так то мне и 10-20 вполне должно хватить)).

При введении ООС в эту же схему для 4 Омной нагрузки на сколько снизится выходная мощность?

И кстати говоря про оптимальную нагрузку; читал что это не обязательно равные значения, верно? для данной схемы какое оптимальное сопротивления в наилучшем доступном случае?
Про демпфирование и про то что в транзисторных усилителях выходное меньше чем нагрузочное вкратце ознакомлен.


https://vk.com/wall533610235_220



  • Like (+1) 1
ROSS Rookie

ROSS

Posted
Posted

Посмотрел, интересно, схемотехника другая, КПД получается меньше чем было написано про цирклотрон с оптимальной нагрузкой..


Почему выбран этот  вариант а не цирклотрон? и на каком этапе сейчас проект?

Stan Marsh Mentor

Stan Marsh

Posted
Posted





34 минуты назад, ROSS сказал:

схемотехника другая

Выходной каскад Петерсона-Синклера. Проще источник питания.

  • Like (+1) 2
