Meshochnik
Meshochnik

В ответ на пост от 24 апреля. Собрал макет для послушать....- как звучит, определённо понравилось. Немного непривычно для меня - звук с OTL да ещё на щитах услышал только сегодня. Описывать звуковую к

Stan Marsh
Stan Marsh

Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформат

Agats
Agats

Доброго времени суток, очень обидно и горестно, что на старом портале была громадная наработка практически всех разновидностей схем ОТЛ и всё испарилось в никуда. По мере своей лени, буду выкладывать

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted

Как-то стрёмно к такому по гальванике акустику подключать... Или что-то не заметил?

Климентий Local

Климентий

Posted
Posted
1 час назад, ЕW2FJ сказал:

Читал давно, при обсуждении этой схемы ,предложения любителей поставить по 2 и даже по 4 шт. в плечо, но похоже, что людям главное поПИсать на форумах, до паяльника дело не доходит.

Моё мнение - эта схема шедевр, простота изготовления, надёжность и высокое качество звука.

Тема OTL на этом форуме обсуждается уже 4 года (с 25.03.22), кто-нибудь сделал себе такой УНЧ ?

Загляните в соседнюю ветку... Там работа кипит по полной... 😉

Климентий Local

Климентий

Posted
Posted
18 минут назад, Stan Marsh сказал:

Уже выкладывал.



Tim_Mellow_25w_OTL_Tube_amplifier.pdf 1.54 MB · 3 загрузки

Сколько не пытался понять как тут защита акустики реализована так и не понял... Разрядник даже нашел который на выходе стоит по схеме... Так у него номинальное напряжение пробоя 90вольт... Т.е. до 90в считаем сто с акустикой ничего не произойдет? Странно...

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Надо будет как-нибудь доехать до моноблоков и посмотреть на диковинные разрядники или что там у них стоит вместо них.

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted
5 часов назад, Stan Marsh сказал:

Уже выкладывал.



Tim_Mellow_25w_OTL_Tube_amplifier.pdf 1.54 MB · 17 загрузок

Смотрю на схему блока питания и тоже не пойму, для чего он в плечах двуподярного питания поставил кучу конденсаторов последовательно... Ладно бы напряжения высокие были... Так там 150в всего... Неужели кондеров подходящих не было на нужно напряжение? Или тут какой-то скрытый смысл? 🎯

Ради интереса нужно попробовать смоделировать схему... Посмотреть что она реально может...

Meshochnik Local

Meshochnik

Posted
Posted
27 минут назад, Климентий сказал:

Смотрю на схему блока питания и тоже не пойму, для чего он в плечах двуподярного питания поставил кучу конденсаторов последовательно...

To Tim Mellow: - Выбор сглаживающих конденсаторов C8-C11 важен, потому что они определенно находятся на пути сигнала между выходными лампами и громкоговорителем и, следовательно, должны быть хорошего качества. Они должны быть свободны от внутренней вибрации, что означает, что они не должны «петь», когда усилитель управляет фиктивной нагрузкой. К сожалению, с тех пор, как я установил отличные конденсаторы Elna «Cerafine», они, похоже, были сняты с производства. Вместо этого я указал Elna «Tonerex» в качестве замены, хотя я никогда их не пробовал. ~ audioXpress February 2010 ...15

alex2203 Proficient

alex2203

Posted
Posted

 Я не спец, но что-то мне не нравится ни сама схема, ни питание, не компоновка, наверное становлюсь ретроградом.

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
1 час назад, alex2203 сказал:

Я не спец, но что-то мне не нравится ни сама схема, ни питание, не компоновка, наверное становлюсь ретроградом.

Поэтому и не нравится, что не спец.

Cпецам тоже не нравится, поэтому и не делают. Проще обсуждать и осуждать в течение 4-х лет.:aggressor:

Ollleg Mentor

Ollleg

Posted
Posted
8 минут назад, ЕW2FJ сказал:

Поэтому и не нравится, что не спец.

Cпецам тоже не нравится, поэтому и не делают. Проще обсуждать и осуждать в течение 4-х лет.:aggressor:

Спецы разные, за всех не стоит.



Станислав делает и продвигает ОТЛ, а он один из спецов, ЭТО вне сомнения.

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted



14 минут назад, ЕW2FJ сказал:

Проще обсуждать и осуждать в течение 4-х лет.:aggressor:

Почему же "только", за последние четыре года наш кружок больше двух десятков OTL-ов сделал. Да, не по схеме Меллоу, но сделал же! А подвижник Улдыс, который перепробовал практически все бестрансформаторные варианты. А проекты Климентия, там тоже под два десятка комплектов плат роздано, и воплощения последуют, не сомневайтесь.





  • Like (+1) 4
  • Smile 1
Agats Proficient

Agats

Posted
  • Author
Posted
1 час назад, ЕW2FJ сказал:

Поэтому и не нравится, что не спец.

Cпецам тоже не нравится, поэтому и не делают. Проще обсуждать и осуждать в течение 4-х лет.:aggressor:

А что тут обсуждать? Все бояться делать отл, никто не слышал отл, но все знают что они не играют , да не звучат. Две схемы я не делал это вот то , что вы выложили, что там много ламп как мне показалось :)  и лучше цирклотрон делать мое имхо, он звучит прекрасно. КП супер звучит и Броуски ...на 33ьих. Вообще 33ьи божественно звучат в отл, и тракторно в трансформаторных усилителях. И вторую схему я не делал (всё под руководстовм магистра Станислава) футермана, а остановился на Синклер -Петерсон. Но если делать РР то только цирклотрон. В любом случае Климентий очень близок к завершению ОТЛ, и надеюсь выкинит все свои выходные трансформаторы в будущем

ПС вообще с ужасом смотрю на трансформаторные схемы с 33ьими и не понимаю зачем такое делать :)

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
5 минут назад, Agats сказал:

А что тут обсуждать? Все бояться делать отл, никто не слышал отл, но все знают что они не играют , да не звучат

Именно так и есть. Здесь на форуме все приличные люди, обсуждения проходят без унижения автора изделия. Это заслуга Станислава, спасибо ему большое ! У нас  в Беларуси ( я живу в Молодечно, 70 км. от столицы) на Onliner.by меня говняют за OTL до сих пор, но мой OTL хуже звучать не стал. Cпонтанный видос его работы есть на моём канале в Ютубе, наберите Парасевич Валерий и увидите.

  • Like (+1) 1
  • Smile 1
ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
1 час назад, Agats сказал:

о, так вы еще и певец и ГИэльщик, зачётно!!!!

ПС ГИ на 6х 4а32 понравились

ГИ на 4ГД-35 по 35 штук -- это фантастика!

2х21 шт. отдыхают в другой комнате.

  • Like (+1) 2
Agats Proficient

Agats

Posted
  • Author
Posted
8 часов назад, ЕW2FJ сказал:

ГИ на 4ГД-35 по 35 штук -- это фантастика!

2х21 шт. отдыхают в другой комнате.

 Вживую не слышал, но по ютубке 6х4а32 выше всех похвал. У 4гд по видео нет низов вообще. Но как и говорил не слышал в живую такое количество как 35. Сам делал 8х5гд-1 ррз. Разобрал.

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
1 час назад, Agats сказал:

У 4гд по видео нет низов вообще.

Мои ГИ вбивают слушателя низами в диван до которого 6 метров, при Рвых. =10 Вт.

  • Like (+1) 2
ВАК Community Regular

ВАК

Posted
Posted

На моих щитах по 8 ШП Tesla Владимир Семеныч с оркестром Гараняна у всех гостей вызывает легкий шок, особенно от звучания бас гитары. Правда расстояние 3 метра. Для OTL на 6С33с осталось собрать БП.

  • Like (+1) 2
ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
4 минуты назад, ВАК сказал:

Владимир Семеныч с оркестром Гараняна

Так есть. Не перестаю слушать ,, Он вчера не вернулся из боя", и ,,Лирическая"

Agats Proficient

Agats

Posted
  • Author
Posted

А кто то может ачх показать и резонансную этих вот 8ми или 21 или 35 динамиков? Устанавливая два динамика получаем снижение резонансной ..забыл насколько, но дальнейшее увеличение количества зинамиков не ведет уже к резкому уменьшению  резонансной ни как. По памяти резонансная 5гд-1 85гц, два динамика скажем 70гц...а 3 ..5..8штук уже особо не дают снижения резонансной, поэтому объем есть и подругому звучит, но низы не появяться даже если их 20 будет. Поэтому я сразу уловил что лучше меньше да лучше как 6штук 4а32 чем 35 мелких с резонансом в 100гц. Может я ошибаюсь и по ютубе так получилось услышать

  • Like (+1) 1
ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
19 часов назад, Stan Marsh сказал:

У канадцев всего два конденсатора на 3300, насколько я помню.

Вот бы увидеть этот OTL со всех сторон.

Stan Marsh Mentor

Stan Marsh

Posted
Posted





6 минут назад, ЕW2FJ сказал:

Вот бы увидеть этот OTL со всех сторон.

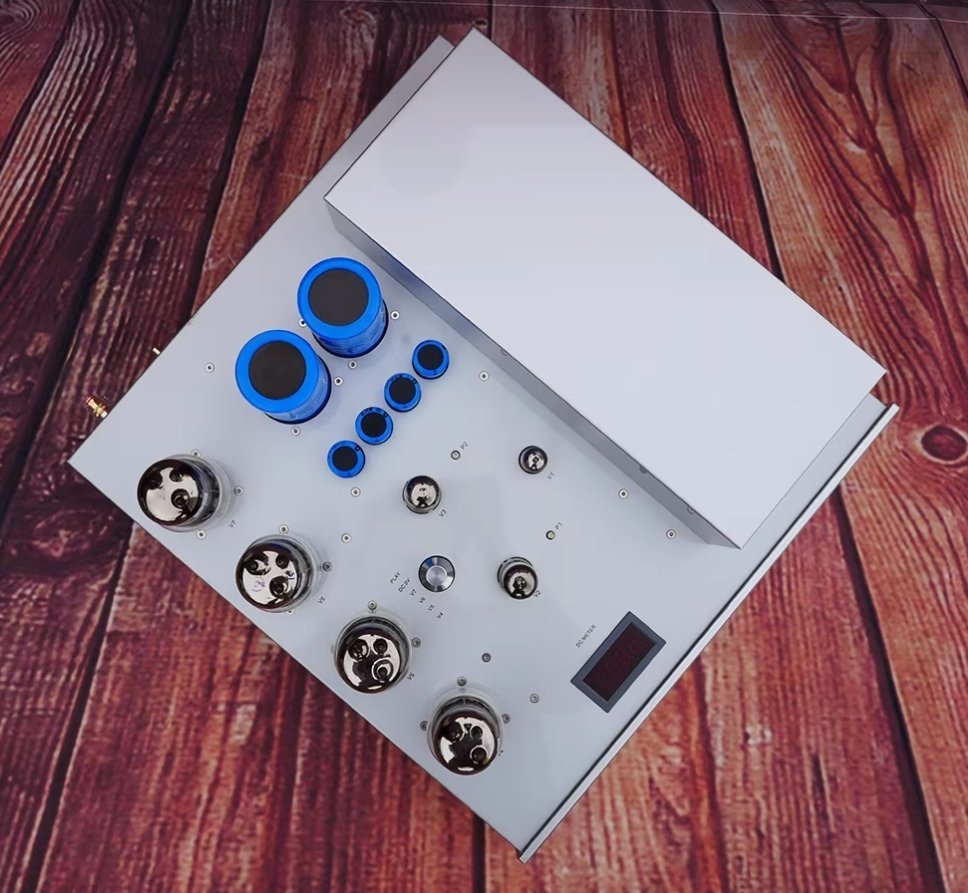

Я только со снятым дном сфотографировал. Есть фото на сайтах продавцов. Тут, например: https://ali.click/vhiu01j

  • Like (+1) 1
